Вентильована оболонка для курильного виробу (варіанти) та курильний виріб, який містить таку оболонку

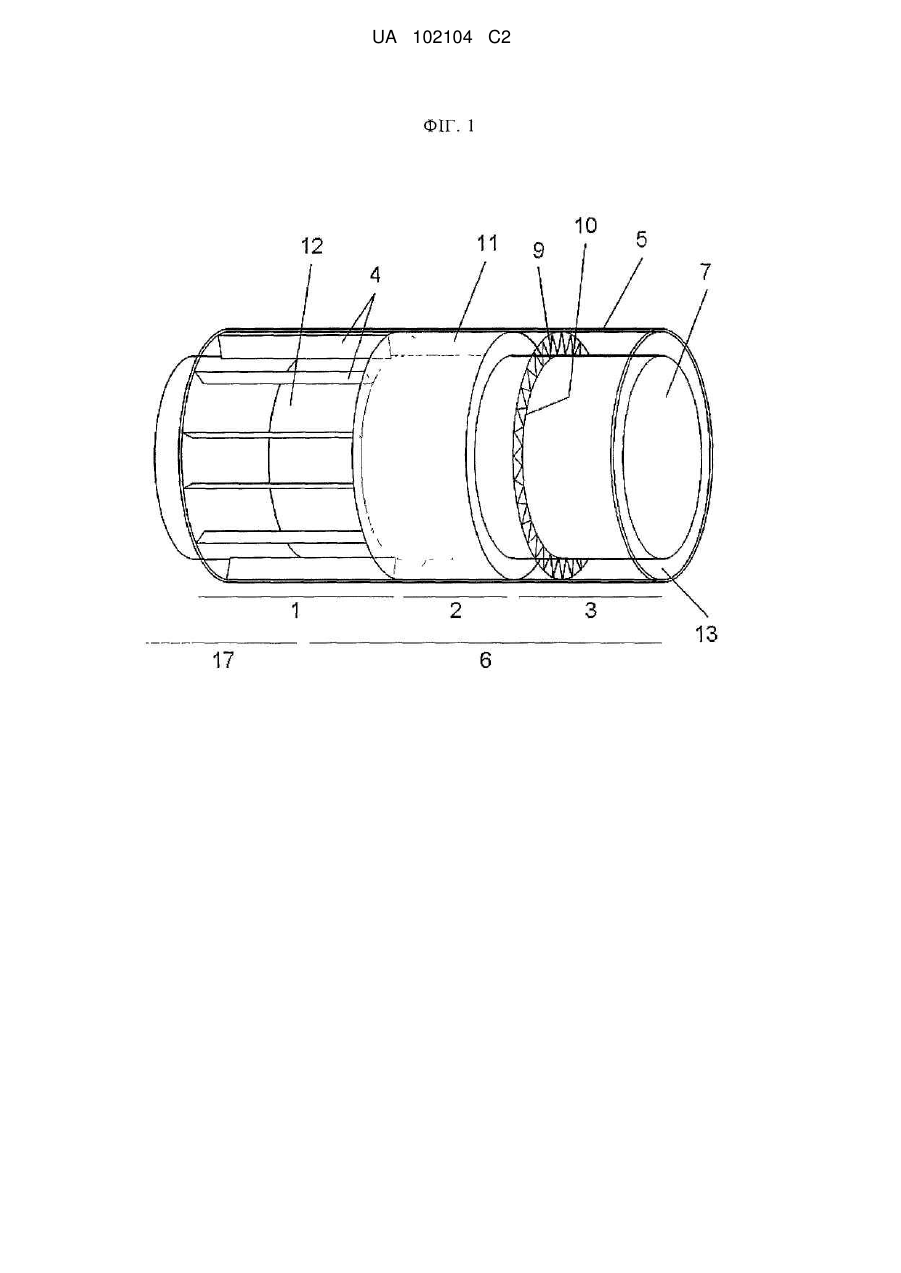

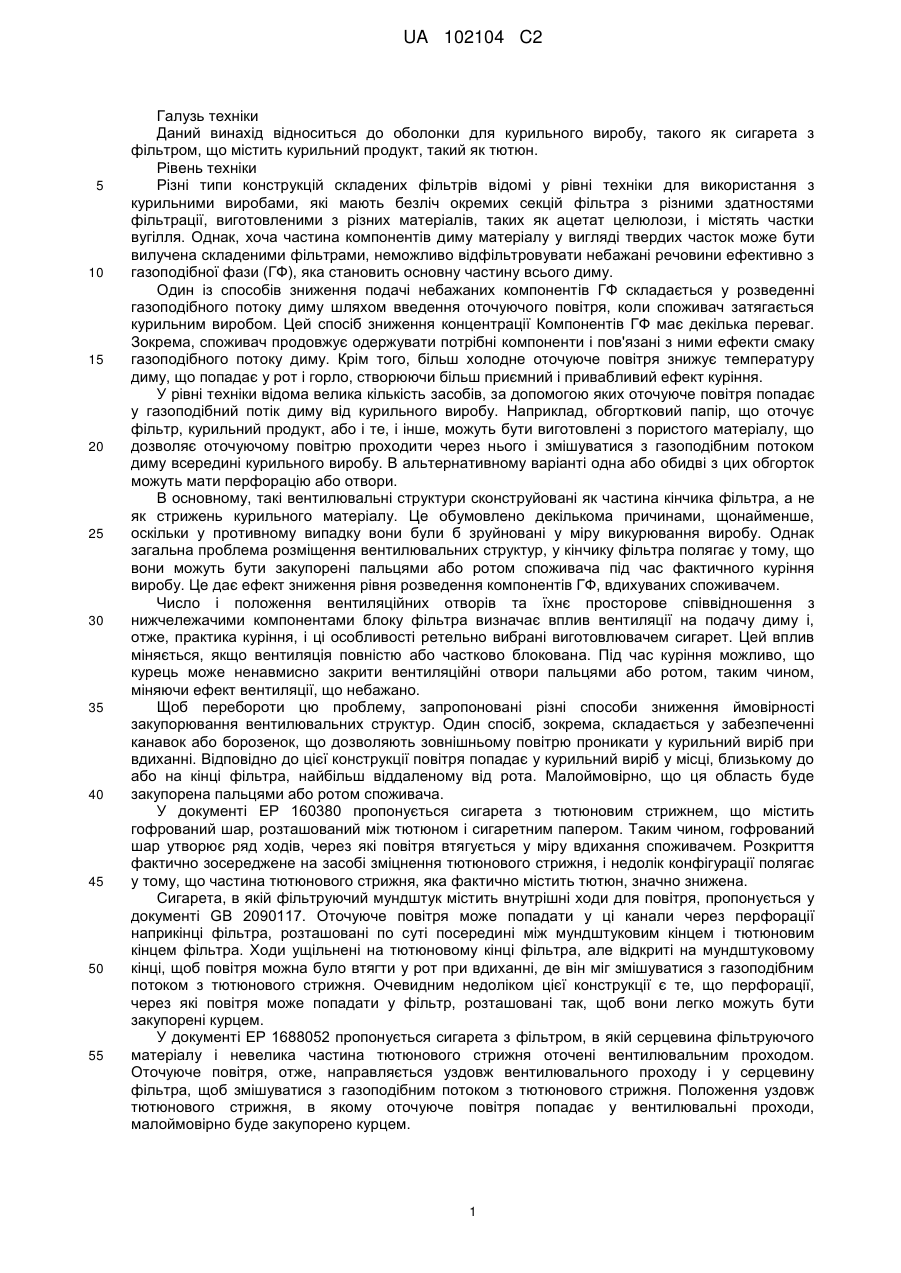

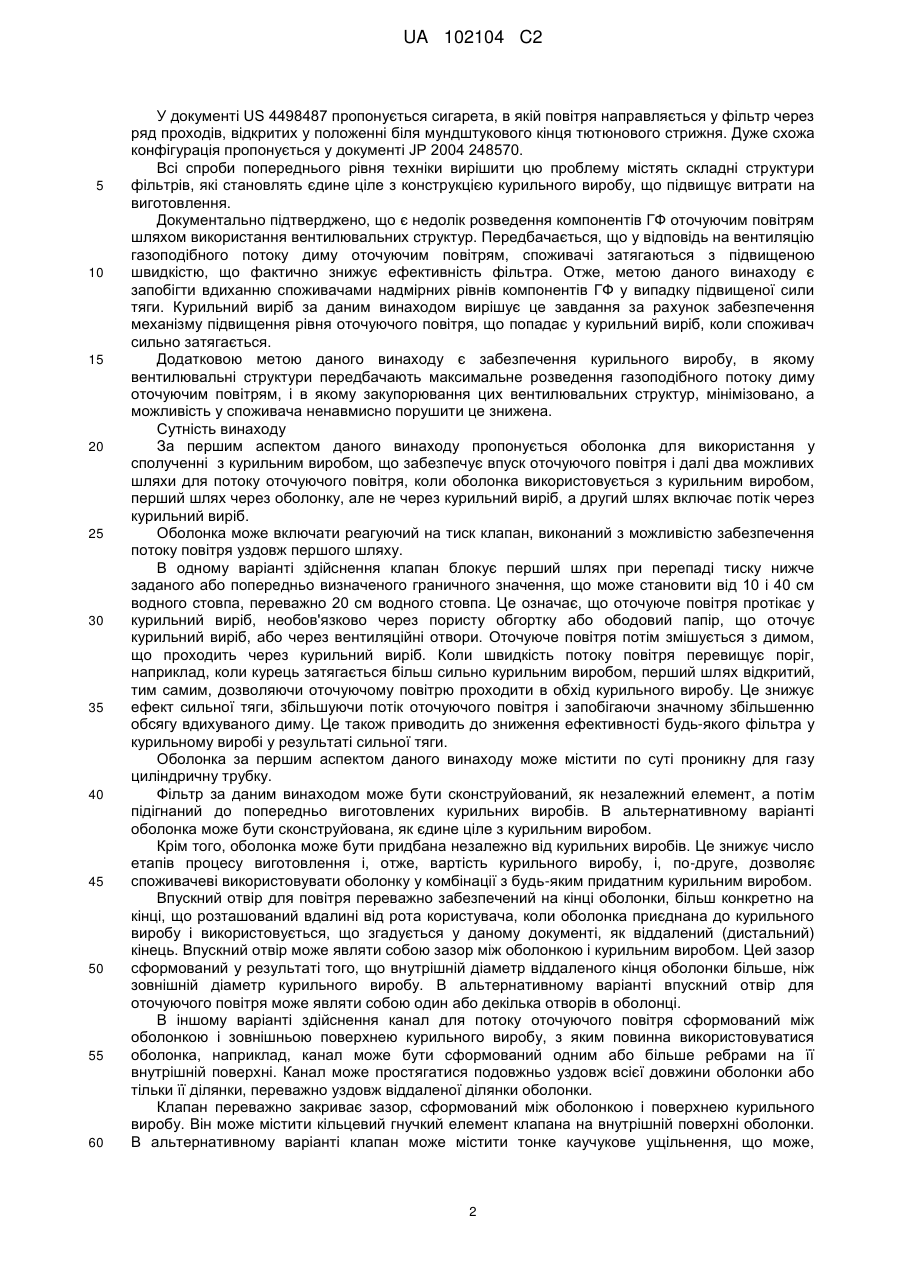

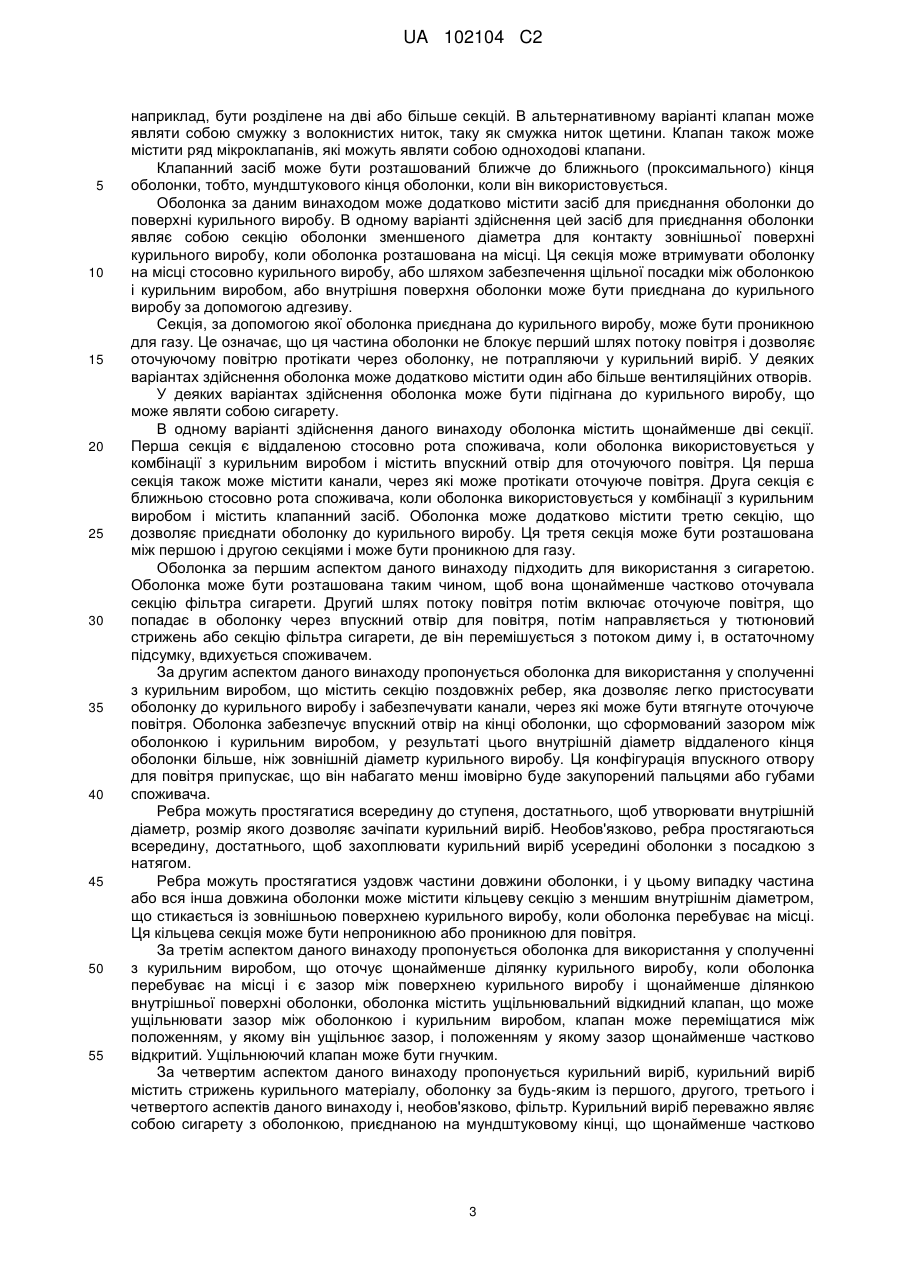

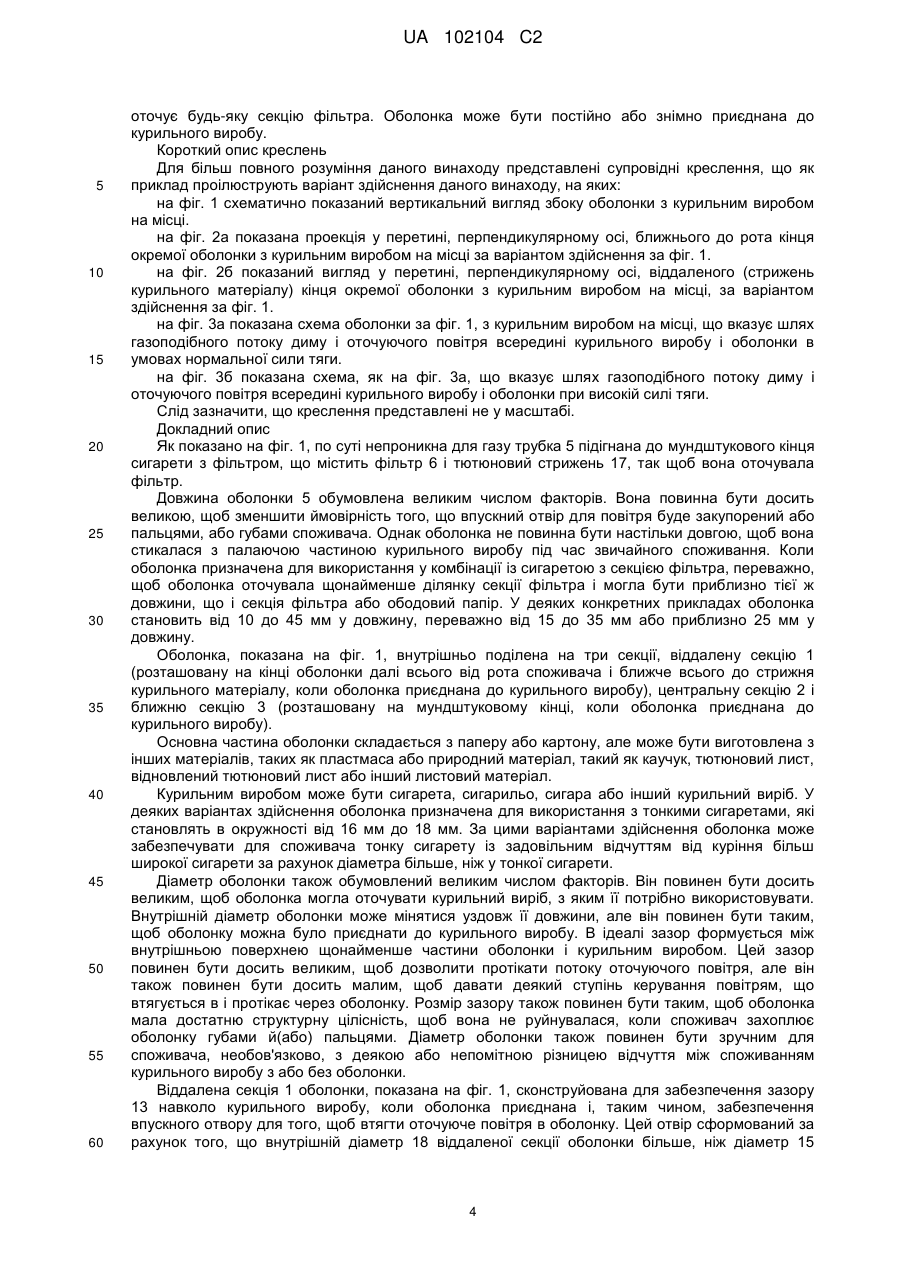

Реферат: У заявці описана оболонка для курильного виробу, такого як сигарета з фільтром, що містить зовнішню оболонку (5), яка забезпечує структуру, що вентилює, яка має знижену можливість закупорювання, і яка також запобігає зниженню ефективності фільтра, коли споживач збільшує силу тяги на курильному виробі, наприклад, щоб перебороти ефекти розведення потоку диму навколишнім повітрям. Оболонка може бути виготовлена як незалежна деталь, а потім посаджена на попередньо виготовлені курильні вироби, або в альтернативному варіанті може бути сконструйована як єдине ціле з курильним виробом. UA 102104 C2 (12) UA 102104 C2 UA 102104 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Даний винахід відноситься до оболонки для курильного виробу, такого як сигарета з фільтром, що містить курильний продукт, такий як тютюн. Рівень техніки Різні типи конструкцій складених фільтрів відомі у рівні техніки для використання з курильними виробами, які мають безліч окремих секцій фільтра з різними здатностями фільтрації, виготовленими з різних матеріалів, таких як ацетат целюлози, і містять частки вугілля. Однак, хоча частина компонентів диму матеріалу у вигляді твердих часток може бути вилучена складеними фільтрами, неможливо відфільтровувати небажані речовини ефективно з газоподібної фази (ГФ), яка становить основну частину всього диму. Один із способів зниження подачі небажаних компонентів ГФ складається у розведенні газоподібного потоку диму шляхом введення оточуючого повітря, коли споживач затягається курильним виробом. Цей спосіб зниження концентрації Компонентів ГФ має декілька переваг. Зокрема, споживач продовжує одержувати потрібні компоненти і пов'язані з ними ефекти смаку газоподібного потоку диму. Крім того, більш холодне оточуюче повітря знижує температуру диму, що попадає у рот і горло, створюючи більш приємний і привабливий ефект куріння. У рівні техніки відома велика кількість засобів, за допомогою яких оточуюче повітря попадає у газоподібний потік диму від курильного виробу. Наприклад, обгортковий папір, що оточує фільтр, курильний продукт, або і те, і інше, можуть бути виготовлені з пористого матеріалу, що дозволяє оточуючому повітрю проходити через нього і змішуватися з газоподібним потоком диму всередині курильного виробу. В альтернативному варіанті одна або обидві з цих обгорток можуть мати перфорацію або отвори. В основному, такі вентилювальні структури сконструйовані як частина кінчика фільтра, а не як стрижень курильного матеріалу. Це обумовлено декількома причинами, щонайменше, оскільки у противному випадку вони були б зруйновані у міру викурювання виробу. Однак загальна проблема розміщення вентилювальних структур, у кінчику фільтра полягає у тому, що вони можуть бути закупорені пальцями або ротом споживача під час фактичного куріння виробу. Це дає ефект зниження рівня розведення компонентів ГФ, вдихуваних споживачем. Число і положення вентиляційних отворів та їхнє просторове співвідношення з нижчележачими компонентами блоку фільтра визначає вплив вентиляції на подачу диму і, отже, практика куріння, і ці особливості ретельно вибрані виготовлювачем сигарет. Цей вплив міняється, якщо вентиляція повністю або частково блокована. Під час куріння можливо, що курець може ненавмисно закрити вентиляційні отвори пальцями або ротом, таким чином, міняючи ефект вентиляції, що небажано. Щоб перебороти цю проблему, запропоновані різні способи зниження ймовірності закупорювання вентилювальних структур. Один спосіб, зокрема, складається у забезпеченні канавок або борозенок, що дозволяють зовнішньому повітрю проникати у курильний виріб при вдиханні. Відповідно до цієї конструкції повітря попадає у курильний виріб у місці, близькому до або на кінці фільтра, найбільш віддаленому від рота. Малоймовірно, що ця область буде закупорена пальцями або ротом споживача. У документі EP 160380 пропонується сигарета з тютюновим стрижнем, що містить гофрований шар, розташований між тютюном і сигаретним папером. Таким чином, гофрований шар утворює ряд ходів, через які повітря втягується у міру вдихання споживачем. Розкриття фактично зосереджене на засобі зміцнення тютюнового стрижня, і недолік конфігурації полягає у тому, що частина тютюнового стрижня, яка фактично містить тютюн, значно знижена. Сигарета, в якій фільтруючий мундштук містить внутрішні ходи для повітря, пропонується у документі GB 2090117. Оточуюче повітря може попадати у ці канали через перфорації наприкінці фільтра, розташовані по суті посередині між мундштуковим кінцем і тютюновим кінцем фільтра. Ходи ущільнені на тютюновому кінці фільтра, але відкриті на мундштуковому кінці, щоб повітря можна було втягти у рот при вдиханні, де він міг змішуватися з газоподібним потоком з тютюнового стрижня. Очевидним недоліком цієї конструкції є те, що перфорації, через які повітря може попадати у фільтр, розташовані так, щоб вони легко можуть бути закупорені курцем. У документі EP 1688052 пропонується сигарета з фільтром, в якій серцевина фільтруючого матеріалу і невелика частина тютюнового стрижня оточені вентилювальним проходом. Оточуюче повітря, отже, направляється уздовж вентилювального проходу і у серцевину фільтра, щоб змішуватися з газоподібним потоком з тютюнового стрижня. Положення уздовж тютюнового стрижня, в якому оточуюче повітря попадає у вентилювальні проходи, малоймовірно буде закупорено курцем. 1 UA 102104 C2 5 10 15 20 25 30 35 40 45 50 55 60 У документі US 4498487 пропонується сигарета, в якій повітря направляється у фільтр через ряд проходів, відкритих у положенні біля мундштукового кінця тютюнового стрижня. Дуже схожа конфігурація пропонується у документі JP 2004 248570. Всі спроби попереднього рівня техніки вирішити цю проблему містять складні структури фільтрів, які становлять єдине ціле з конструкцією курильного виробу, що підвищує витрати на виготовлення. Документально підтверджено, що є недолік розведення компонентів ГФ оточуючим повітрям шляхом використання вентилювальних структур. Передбачається, що у відповідь на вентиляцію газоподібного потоку диму оточуючим повітрям, споживачі затягаються з підвищеною швидкістю, що фактично знижує ефективність фільтра. Отже, метою даного винаходу є запобігти вдиханню споживачами надмірних рівнів компонентів ГФ у випадку підвищеної сили тяги. Курильний виріб за даним винаходом вирішує це завдання за рахунок забезпечення механізму підвищення рівня оточуючого повітря, що попадає у курильний виріб, коли споживач сильно затягається. Додатковою метою даного винаходу є забезпечення курильного виробу, в якому вентилювальні структури передбачають максимальне розведення газоподібного потоку диму оточуючим повітрям, і в якому закупорювання цих вентилювальних структур, мінімізовано, а можливість у споживача ненавмисно порушити це знижена. Сутність винаходу За першим аспектом даного винаходу пропонується оболонка для використання у сполученні з курильним виробом, що забезпечує впуск оточуючого повітря і далі два можливих шляхи для потоку оточуючого повітря, коли оболонка використовується з курильним виробом, перший шлях через оболонку, але не через курильний виріб, а другий шлях включає потік через курильний виріб. Оболонка може включати реагуючий на тиск клапан, виконаний з можливістю забезпечення потоку повітря уздовж першого шляху. В одному варіанті здійснення клапан блокує перший шлях при перепаді тиску нижче заданого або попередньо визначеного граничного значення, що може становити від 10 і 40 см водного стовпа, переважно 20 см водного стовпа. Це означає, що оточуюче повітря протікає у курильний виріб, необов'язково через пористу обгортку або ободовий папір, що оточує курильний виріб, або через вентиляційні отвори. Оточуюче повітря потім змішується з димом, що проходить через курильний виріб. Коли швидкість потоку повітря перевищує поріг, наприклад, коли курець затягається більш сильно курильним виробом, перший шлях відкритий, тим самим, дозволяючи оточуючому повітрю проходити в обхід курильного виробу. Це знижує ефект сильної тяги, збільшуючи потік оточуючого повітря і запобігаючи значному збільшенню обсягу вдихуваного диму. Це також приводить до зниження ефективності будь-якого фільтра у курильному виробі у результаті сильної тяги. Оболонка за першим аспектом даного винаходу може містити по суті проникну для газу циліндричну трубку. Фільтр за даним винаходом може бути сконструйований, як незалежний елемент, а потім підігнаний до попередньо виготовлених курильних виробів. В альтернативному варіанті оболонка може бути сконструйована, як єдине ціле з курильним виробом. Крім того, оболонка може бути придбана незалежно від курильних виробів. Це знижує число етапів процесу виготовлення і, отже, вартість курильного виробу, і, по-друге, дозволяє споживачеві використовувати оболонку у комбінації з будь-яким придатним курильним виробом. Впускний отвір для повітря переважно забезпечений на кінці оболонки, більш конкретно на кінці, що розташований вдалині від рота користувача, коли оболонка приєднана до курильного виробу і використовується, що згадується у даному документі, як віддалений (дистальний) кінець. Впускний отвір може являти собою зазор між оболонкою і курильним виробом. Цей зазор сформований у результаті того, що внутрішній діаметр віддаленого кінця оболонки більше, ніж зовнішній діаметр курильного виробу. В альтернативному варіанті впускний отвір для оточуючого повітря може являти собою один або декілька отворів в оболонці. В іншому варіанті здійснення канал для потоку оточуючого повітря сформований між оболонкою і зовнішньою поверхнею курильного виробу, з яким повинна використовуватися оболонка, наприклад, канал може бути сформований одним або більше ребрами на її внутрішній поверхні. Канал може простягатися подовжньо уздовж всієї довжини оболонки або тільки її ділянки, переважно уздовж віддаленої ділянки оболонки. Клапан переважно закриває зазор, сформований між оболонкою і поверхнею курильного виробу. Він може містити кільцевий гнучкий елемент клапана на внутрішній поверхні оболонки. В альтернативному варіанті клапан може містити тонке каучукове ущільнення, що може, 2 UA 102104 C2 5 10 15 20 25 30 35 40 45 50 55 наприклад, бути розділене на дві або більше секцій. В альтернативному варіанті клапан може являти собою смужку з волокнистих ниток, таку як смужка ниток щетини. Клапан також може містити ряд мікроклапанів, які можуть являти собою одноходові клапани. Клапанний засіб може бути розташований ближче до ближнього (проксимального) кінця оболонки, тобто, мундштукового кінця оболонки, коли він використовується. Оболонка за даним винаходом може додатково містити засіб для приєднання оболонки до поверхні курильного виробу. В одному варіанті здійснення цей засіб для приєднання оболонки являє собою секцію оболонки зменшеного діаметра для контакту зовнішньої поверхні курильного виробу, коли оболонка розташована на місці. Ця секція може втримувати оболонку на місці стосовно курильного виробу, або шляхом забезпечення щільної посадки між оболонкою і курильним виробом, або внутрішня поверхня оболонки може бути приєднана до курильного виробу за допомогою адгезиву. Секція, за допомогою якої оболонка приєднана до курильного виробу, може бути проникною для газу. Це означає, що ця частина оболонки не блокує перший шлях потоку повітря і дозволяє оточуючому повітрю протікати через оболонку, не потрапляючи у курильний виріб. У деяких варіантах здійснення оболонка може додатково містити один або більше вентиляційних отворів. У деяких варіантах здійснення оболонка може бути підігнана до курильного виробу, що може являти собою сигарету. В одному варіанті здійснення даного винаходу оболонка містить щонайменше дві секції. Перша секція є віддаленою стосовно рота споживача, коли оболонка використовується у комбінації з курильним виробом і містить впускний отвір для оточуючого повітря. Ця перша секція також може містити канали, через які може протікати оточуюче повітря. Друга секція є ближньою стосовно рота споживача, коли оболонка використовується у комбінації з курильним виробом і містить клапанний засіб. Оболонка може додатково містити третю секцію, що дозволяє приєднати оболонку до курильного виробу. Ця третя секція може бути розташована між першою і другою секціями і може бути проникною для газу. Оболонка за першим аспектом даного винаходу підходить для використання з сигаретою. Оболонка може бути розташована таким чином, щоб вона щонайменше частково оточувала секцію фільтра сигарети. Другий шлях потоку повітря потім включає оточуюче повітря, що попадає в оболонку через впускний отвір для повітря, потім направляється у тютюновий стрижень або секцію фільтра сигарети, де він перемішується з потоком диму і, в остаточному підсумку, вдихується споживачем. За другим аспектом даного винаходу пропонується оболонка для використання у сполученні з курильним виробом, що містить секцію поздовжніх ребер, яка дозволяє легко пристосувати оболонку до курильного виробу і забезпечувати канали, через які може бути втягнуте оточуюче повітря. Оболонка забезпечує впускний отвір на кінці оболонки, що сформований зазором між оболонкою і курильним виробом, у результаті цього внутрішній діаметр віддаленого кінця оболонки більше, ніж зовнішній діаметр курильного виробу. Ця конфігурація впускного отвору для повітря припускає, що він набагато менш імовірно буде закупорений пальцями або губами споживача. Ребра можуть простягатися всередину до ступеня, достатнього, щоб утворювати внутрішній діаметр, розмір якого дозволяє зачіпати курильний виріб. Необов'язково, ребра простягаються всередину, достатнього, щоб захоплювати курильний виріб усередині оболонки з посадкою з натягом. Ребра можуть простягатися уздовж частини довжини оболонки, і у цьому випадку частина або вся інша довжина оболонки може містити кільцеву секцію з меншим внутрішнім діаметром, що стикається із зовнішньою поверхнею курильного виробу, коли оболонка перебуває на місці. Ця кільцева секція може бути непроникною або проникною для повітря. За третім аспектом даного винаходу пропонується оболонка для використання у сполученні з курильним виробом, що оточує щонайменше ділянку курильного виробу, коли оболонка перебуває на місці і є зазор між поверхнею курильного виробу і щонайменше ділянкою внутрішньої поверхні оболонки, оболонка містить ущільнювальний відкидний клапан, що може ущільнювати зазор між оболонкою і курильним виробом, клапан може переміщатися між положенням, у якому він ущільнює зазор, і положенням у якому зазор щонайменше частково відкритий. Ущільнюючий клапан може бути гнучким. За четвертим аспектом даного винаходу пропонується курильний виріб, курильний виріб містить стрижень курильного матеріалу, оболонку за будь-яким із першого, другого, третього і четвертого аспектів даного винаходу і, необов'язково, фільтр. Курильний виріб переважно являє собою сигарету з оболонкою, приєднаною на мундштуковому кінці, що щонайменше частково 3 UA 102104 C2 5 10 15 20 25 30 35 40 45 50 55 60 оточує будь-яку секцію фільтра. Оболонка може бути постійно або знімно приєднана до курильного виробу. Короткий опис креслень Для більш повного розуміння даного винаходу представлені супровідні креслення, що як приклад проілюструють варіант здійснення даного винаходу, на яких: на фіг. 1 схематично показаний вертикальний вигляд збоку оболонки з курильним виробом на місці. на фіг. 2а показана проекція у перетині, перпендикулярному осі, ближнього до рота кінця окремої оболонки з курильним виробом на місці за варіантом здійснення за фіг. 1. на фіг. 2б показаний вигляд у перетині, перпендикулярному осі, віддаленого (стрижень курильного матеріалу) кінця окремої оболонки з курильним виробом на місці, за варіантом здійснення за фіг. 1. на фіг. 3а показана схема оболонки за фіг. 1, з курильним виробом на місці, що вказує шлях газоподібного потоку диму і оточуючого повітря всередині курильного виробу і оболонки в умовах нормальної сили тяги. на фіг. 3б показана схема, як на фіг. 3а, що вказує шлях газоподібного потоку диму і оточуючого повітря всередині курильного виробу і оболонки при високій силі тяги. Слід зазначити, що креслення представлені не у масштабі. Докладний опис Як показано на фіг. 1, по суті непроникна для газу трубка 5 підігнана до мундштукового кінця сигарети з фільтром, що містить фільтр 6 і тютюновий стрижень 17, так щоб вона оточувала фільтр. Довжина оболонки 5 обумовлена великим числом факторів. Вона повинна бути досить великою, щоб зменшити ймовірність того, що впускний отвір для повітря буде закупорений або пальцями, або губами споживача. Однак оболонка не повинна бути настільки довгою, щоб вона стикалася з палаючою частиною курильного виробу під час звичайного споживання. Коли оболонка призначена для використання у комбінації із сигаретою з секцією фільтра, переважно, щоб оболонка оточувала щонайменше ділянку секції фільтра і могла бути приблизно тієї ж довжини, що і секція фільтра або ободовий папір. У деяких конкретних прикладах оболонка становить від 10 до 45 мм у довжину, переважно від 15 до 35 мм або приблизно 25 мм у довжину. Оболонка, показана на фіг. 1, внутрішньо поділена на три секції, віддалену секцію 1 (розташовану на кінці оболонки далі всього від рота споживача і ближче всього до стрижня курильного матеріалу, коли оболонка приєднана до курильного виробу), центральну секцію 2 і ближню секцію 3 (розташовану на мундштуковому кінці, коли оболонка приєднана до курильного виробу). Основна частина оболонки складається з паперу або картону, але може бути виготовлена з інших матеріалів, таких як пластмаса або природний матеріал, такий як каучук, тютюновий лист, відновлений тютюновий лист або інший листовий матеріал. Курильним виробом може бути сигарета, сигарильо, сигара або інший курильний виріб. У деяких варіантах здійснення оболонка призначена для використання з тонкими сигаретами, які становлять в окружності від 16 мм до 18 мм. За цими варіантами здійснення оболонка може забезпечувати для споживача тонку сигарету із задовільним відчуттям від куріння більш широкої сигарети за рахунок діаметра більше, ніж у тонкої сигарети. Діаметр оболонки також обумовлений великим числом факторів. Він повинен бути досить великим, щоб оболонка могла оточувати курильний виріб, з яким її потрібно використовувати. Внутрішній діаметр оболонки може мінятися уздовж її довжини, але він повинен бути таким, щоб оболонку можна було приєднати до курильного виробу. В ідеалі зазор формується між внутрішньою поверхнею щонайменше частини оболонки і курильним виробом. Цей зазор повинен бути досить великим, щоб дозволити протікати потоку оточуючого повітря, але він також повинен бути досить малим, щоб давати деякий ступінь керування повітрям, що втягується в і протікає через оболонку. Розмір зазору також повинен бути таким, щоб оболонка мала достатню структурну цілісність, щоб вона не руйнувалася, коли споживач захоплює оболонку губами й(або) пальцями. Діаметр оболонки також повинен бути зручним для споживача, необов'язково, з деякою або непомітною різницею відчуття між споживанням курильного виробу з або без оболонки. Віддалена секція 1 оболонки, показана на фіг. 1, сконструйована для забезпечення зазору 13 навколо курильного виробу, коли оболонка приєднана і, таким чином, забезпечення впускного отвору для того, щоб втягти оточуюче повітря в оболонку. Цей отвір сформований за рахунок того, що внутрішній діаметр 18 віддаленої секції оболонки більше, ніж діаметр 15 4 UA 102104 C2 5 10 15 20 25 30 35 40 45 50 55 60 курильного виробу 7, як показано на фіг. 2б. Цей отвір може, наприклад, становити від 0,1 мм до 5 мм завширшки, переважно від 0,2 мм до 1,5 мм, або приблизно 1,2 мм завширшки. У варіанті здійснення, показаному на фіг. 1, внутрішня поверхня віддаленої секції оболонки відрізняється поздовжнім рядом ребер 4, які виступають у напрямку до діаметрального центра віддаленої секції. Довжина 23 цих виступів така, щоб вони стикалися з поверхнею курильного виробу 7, як показано на фіг. 2б, тим самим, забезпечуючи опору для оболонки і гарантуючи, що отвір зберігається. Виступи можуть простягатися уздовж будь-якої частини довжини оболонки, яка потрібна; вони можуть бути більше, ніж половина довжини оболонки, або можуть бути коротше, залишаючи відкритий кільцевий прохід навколо курильного виробу. Число виступів, що містяться, може бути різним і впливає на легкість, з якою повітря може втягуватися через оболонку, і структурну міцність оболонки. В одному варіанті здійснення віддалена секція 1 оболонки містить від 1 до 20 виступів, таких як ребра, і переважно від 6 до 12. В альтернативному варіанті здійснення ребра можуть бути замінені рядом канавок або каналів у внутрішній поверхні оболонки. Наявність цього зазору на віддаленому кінці мінімізує ймовірність того, що споживач закупорить вентилювальні структури курильного виробу. По-перше, місце, в якому оточуюче повітря попадає у курильний виріб, перебуває вдалині від мундштукового кінця курильного виробу і, отже, вдалині від місця розташування пальців або рота споживача. По-друге, вентилювальну структуру важко закупорити через її осьову орієнтацію у порівнянні, наприклад, з перфораціями на поверхні оболонки. За варіантом здійснення, показаному на фіг. 1, повітря, яке оточує, що втягується в оболонку через віддалену секцію, може проникати у відповідний курильний виріб. Це може досягатися за рахунок того, що курильний виріб має придатний засіб вентиляції. У варіанті здійснення, показаному на фіг. 1, курильний виріб вентилюється за допомогою проникного для газу ободового паперу 12, що дозволяє оточуючому повітрю втягуватися через оболонку для попадання у курильний виріб. В альтернативних варіантах здійснення ободовий папір фільтра курильного виробу вентилюється за допомогою ряду перфорацій або за допомогою будь-якого придатного засобу. Ближня секція 3 оболонки, показана на фіг. 1, також створює зазор 13, сформований у результаті того, що внутрішній діаметр 18 ближньої секції більше, ніж діаметр курильного виробу 7 (фіг. 2а). Ця ближня секція 3 конфігурована так, щоб можна було запобігти проходженню оточуючого повітря, що проходить через оболонку, безпосередньо у рот через кільцевий зазор 13, за допомогою реагуючого на тиск клапана, що, у варіанті здійснення, показаному на фіг. 1, являє собою кільцевий секціонований гнучкий клапан 9, приєднаний до внутрішньої поверхні оболонки. В умовах низького перепаду тиску через клапан 9, він залишається закритим, і щоб зберігати непроникний для газу бар'єр, внутрішній край 10 кругового ущільнення створює по суті повітронепроникний контакт із поверхнею курильного виробу, таким чином, повністю закриваючи зазор 13. Однак клапан може відкриватися у відповідь на підвищений перепад тиску, щоб забезпечити потік газу у рот через зазор 13, як зазначено далі. Шлях, який використовується оточуючим повітрям 20 в умовах нормальної сили тяги у варіанті здійснення за фіг. 1, показаний на фіг. 3а. Відповідно, повітря 20, яке оточує, попадає в оболонку через віддалену секцію 1 і, таким чином, може проходити уздовж зазору 13 між оболонкою 5 і курильним виробом 7. Ободовий папір 12 курильного виробу є пористим, і оточуюче повітря 20 втягується у курильний виріб у міру його переміщення через оболонку від віддаленого кінця оболонки у кругове ущільнення 9, що буде в ущільненому або закритому положенні. Газоподібний потік 19 диму, що проходить через курильний виріб, таким чином, розбавляється всередині курильного виробу перед вдиханням. У деяких варіантах здійснення курильний виріб передбачений з перфораціями, які дозволяють оточуючому повітрю проходити через оболонку для проникнення у курильний виріб. Такі перфорації можуть бути використані, необов'язково, у комбінації з пористим ободовим папером, для контролю і напрямку потоку оточуючого повітря у курильному виробі. Шлях, який використовується оточуючим повітрям 20 в умовах більш високої сили тяги у варіанті здійснення за фіг. 1, показаний на фіг. 3б. Клапан 9 відкритий у результаті підвищеної швидкості потоку повітря внаслідок більш сильної тяги споживачем, тим самим, це дозволяє оточуючому повітрю проходити через ближню секцію оболонки і у рот споживача без попадання у курильний виріб. За деякими варіантами здійснення клапан виконаний з можливістю того, щоб частина оточуючого повітря, яке проходить через клапан щодо частини, що попадає у курильний виріб, зростає пропорційно силі тяги. В інших варіантах здійснення клапан по суті перебуває або у 5 UA 102104 C2 5 10 15 20 25 30 35 40 45 50 55 60 відкритому, або у закритому положенні. На швидкість потоку повітря впливає сила тяги на курильному виробі і оболонці, прикладена споживачем. Тяга створює перепад тисків, і коли цей перепад тисків перевищує заданий поріг, клапан відкривається. У деяких варіантах здійснення клапан відкривається при значеннях перепаду тисків вище 10 см водного стовпа. Опційно, значення перепаду тисків, при якому клапан відкривається, становить 15 см водного стовпа, 20 см водного стовпа, 25 см водного стовпа, 30 см водного стовпа, 35 см водного стовпа, 40 см водного стовпа. Як показано на фіг. 3б, повітря 21, яке оточує, втягується в оболонку через віддалену секцію 1 і проходить через зазор 13 між оболонкою 5 і курильним виробом 7. Однак у цьому сценарії через високу силу тяги, прикладену споживачем, клапан 9 відкритий, і оточуюче повітря 21 може проходити через ближню секцію оболонки. Цей шлях через оболонку забезпечує менший опір, ніж шлях через курильний виріб і, отже, більш висока частка оточуючого повітря, що попадає в оболонку, проходить безпосередньо у рот, повністю обходячи курильний виріб. Важлива перевага оболонки, описаної у даному документі, полягає у тому, що вона і перешкоджає закупорюванню вентиляційних структур курильного виробу, і запобігає вдихання надмірних рівнів горючих продуктів у результаті збільшення споживачем сили тяги для подолання ефектів розведення газоподібного потоку диму. Як показано на фіг. 3б, підвищена сила тяги просто приводить до підвищеного надходження оточуючого повітря. У результаті цього, дим 22, вдихуваний, як частка загального обсягу, не збільшується до того ж ступеня, що і із звичайним вентильованим фільтром, і фактично може бути зменшений. У звичайному курильному виробі швидкість, на якій дим проходить через курильний виріб, зростає у міру збільшення сили тяги. Це може робити згубний вплив на ефективність будь-якої фільтрації, яку зазнає дим. Однак додавання оболонки, описаної у даному документі, означає, що швидкість, на якій дим проходить через курильний виріб, у значному ступені не залежить від сили тяги, що приводить до кращої фільтрації, яка спостерігається при високій силі тяги. У деяких варіантах здійснення клапан 9 містить безліч ущільнювальних кілець, складених із гнучкого матеріалу, такого як каучук. В інших варіантах здійснення клапан містить ущільнювальне кільце, виготовлене з декількох окремих секцій. Клапан також може містити тонкий волокнистий матеріал, такий як смужка з ниток щетини, або клапан може включати ряд одноходових мікроклапанів. У деяких варіантах здійснення клапан містить більше одного матеріалу і може містити комбінацію з двох або більш описаних вище компонувань клапанів. У деяких варіантах здійснення ближня секція оболонки містить одну або більше перфорацій, розташованих на більшому віддаленні від мундштукового кінця оболонки, ніж клапан. Це дозволяє ввести більший обсяг повітря в оболонку, і це повітря може обійти віддалену і центральну секції, щоб негайно підвищити тиск на клапані. У цих варіантах здійснення газоподібний потік диму з курильного виробу піддається більшому розведенню повітрям, особливо у випадку сильної тяги. Варіант здійснення, показаний на фіг. 1, містить центральну секцію 2, функція якої складається у приєднанні оболонки до курильного виробу. Це досягається за допомогою внутрішнього діаметра центральної секції, по суті еквівалентного діаметру 15 курильного виробу 7. Щільне зв'язування може бути досягнуте між центральною секцією 2 оболонки і курильним виробом, щоб запобігти їхнє відносне переміщення під час споживання курильного виробу. У варіанті здійснення, показаному на фіг. 1, адгезив наносять на внутрішню поверхню центральної секції для постійного зв'язування оболонки і курильного виробу. В альтернативних варіантах здійснення використовуються інші придатні способи приєднання, щоб зв'язати оболонку і курильний виріб. Центральна секція 2 може бути складена з проникного для газу матеріалу 11, щоб дозволити оточуючому повітрю проходити з віддаленої секції у ближню секцію оболонки. Повітря також може проходити з пористого матеріалу 11 центральної секції у кінець фільтра курильного виробу 7. Точна природа проникного для газу матеріалу може бути вибрана так, щоб забезпечувати різні рівні проникності для газу, тим самим, контролюючи потік повітря через оболонку. Менше пористий матеріал сприяє, щоб більший обсяг оточуючого повітря входив у курильний виріб, навіть коли у противному випадку відкритий шлях через оболонку. Таким чином, пористість цього матеріалу регулює обсяг оточуючого повітря, що попадає у ближню секцію оболонки і, таким чином, у рот. У деяких варіантах здійснення центральна секція складається з твердого, непроникного матеріалу, в якому створені проходи для повітря. У деяких варіантах здійснення оболонка містить віддалену секцію і ближню секцію без центральної секції. У цих варіантах здійснення оболонка може втримуватися на місці за рахунок посадки з натягом між ребрами віддаленої секції і курильним виробом. Поздовжня довжина 6 UA 102104 C2 5 10 15 20 25 30 35 40 45 50 55 ребер і число і розташування ребер по периферії можуть бути вибрані для забезпечення відповідної функції захоплення. Якщо ребра конфігуровані пружними, з радіальною довжиною, щоб забезпечувати центральний простір із діаметром трохи менше, ніж діаметр курильного виробу, посадка з натягом може бути поліпшена, з трохи деформованими ребрами, коли вони утримують курильний виріб. Крім того, ребра необов'язково прямі у поздовжньому напрямку, або вирівняні паралельно поздовжньому напрямку. Замість цього вони можуть бути вигнутими або кутовими, або мати деяку іншу нелінійну форму, або можуть бути вирівняні під кутом або уздовж спіралі, що, як може бути виявлено, забезпечує більш надійну посадку з натягом. В альтернативному варіанті, якщо внутрішні кінці ребер мають достатню площу поверхні, курильний виріб може втримуватися всередині оболонки шляхом приклеювання до ребер. В інших варіантах здійснення оболонка містить центральну і ближню секції, але не має віддаленої секції. Відповідно, повітря, яке оточує, втягується в оболонку через проникний для повітря матеріал центральної секції. Центральна секція може бути проникною для повітря, або в альтернативному варіанті у випадку, коли передбачені вентиляційні отвори у зовнішній стінці оболонки, центральна секція може містити матеріал, що є непроникним. У деяких варіантах здійснення оболонка містить віддалену і центральну секції 1 і 2, але не має ближньої секції. Очевидно у цьому варіанті здійснення, що оболонка діє для захисту засобу вентиляції курильного виробу, зачепленого всередині оболонки. У деяких із цих варіантів здійснення оболонка призначена для використання з поліпшеною посадкою і може бути повторно використана багаторазово. Відповідно, оболонка за цими варіантами здійснення може продаватися з курильним виробом на місці або може продаватися незалежно від курильного виробу, щоб поліпшити вентиляцію і мінімізувати закупорювання стандартних курильних виробів. Вентилювальна оболонка за даним винаходом може бути використана з курильними виробами на основі тютюнового стрижня з більшим набором конструкцій для вентиляції. Курильні вироби із звичайним блоком фільтра з одним або більше кільцями або зонами вентиляційних отворів в ободовому папері описані вище. Захист, який забезпечується оболонкою, дозволяє розподілити вентиляційні отвори за більш широкою площею, ніж це звичайно можливо. Широкий розподіл отворів, цілком ймовірно, здатний викликати щонайменше часткове блокування курцем під час відсутності вентилювальної оболонки, таким чином, вентиляція знижується нижче передбачуваного рівня. У даному винаході пропонується можливість використовувати набагато більше вентиляційних отворів, або звичайну кількість отворів, розподілених за більшою площею, таким чином, відкриваючи більш широкий діапазон вентилювальних конфігурацій ніж це можливо у цей час. Перевага не обмежена вентиляцією, яка забезпечується кільцями або зонами або отворами, або і тим, і іншим. Ободовий папір сам може бути набагато більш пористим, ніж звичайний ободовий папір. Для звичайної конструкції курильного виробу з фільтром на кінці, ободовий папір по суті є непористим, щоб зробити його досить міцним, щоб він витримував контакт із пальцями і ротом під час куріння. Отже, отвори в ободовому папері використовуються для забезпечення вентиляції. Якщо замість цього використовується вентилювальна оболонка, пальці і рот стикаються з оболонкою, а не з ободовим папером. Це дозволяє використовувати пористий ободовий папір, тим самим, повітря може попадати у фільтр безпосередньо через ободовий папір. Це забезпечує інший ефект вентиляції, ніж той, що досягається тільки одними вентиляційними отворами, а також усуває необхідність робити вентиляційні отвори. Також може бути використана комбінація вентиляційних отворів і пористого ободового паперу. Крім того, вентилювальна оболонка може бути використана з курильним виробом без фільтра на кінці, що містить засоби вентиляції на або біля його мундштукового кінця, такі як вентиляційні отвори в обгортковому папері для тютюнового стрижня, або пористій паперовій обгортці на мундштуковому кінці. Коротше кажучи, будь-який курильний виріб із проникною для повітря обгорткою на його мундштуковому кінці, незалежно від того, чи відноситься обгортка до блоку фільтра, чи ні, може бути використаний з вентилювальною оболонкою за даним винаходом. У деяких варіантах здійснення оболонка додана під час виготовлення курильного виробу. Оболонка може бути виготовлена з курильним виробом, як один виріб, або оболонка і курильний виріб можуть бути виготовлені незалежно і з'єднані на заключному етапі виготовлення. Оболонка може бути виготовлена приклеюванням внутрішніх компонентів до однієї сторони шматка плоского матеріалу, а потім обгортанням цього матеріалу для формування по суті циліндричної форми. В альтернативному варіанті оболонка може бути виготовлена попереднім формуванням матеріалу навколо формувача. Оболонка може бути виготовлена у вигляді 7 UA 102104 C2 окремих блоків, або більше довгих секцій, що містять безліч блоків оболонок і розділених згодом. В інших варіантах здійснення оболонку приєднує до курильного виробу споживач. 5 10 15 20 25 30 35 40 45 50 ФОРМУЛА ВИНАХОДУ 1. Оболонка (5) для використання у сполученні з курильним виробом (7), що забезпечує впускний отвір для оточуючого повітря (20, 21) і два можливих шляхи для потоку оточуючого повітря, коли оболонка (5) перебуває у використанні, причому перший шлях проходить через оболонку (5), але не через курильний виріб (7), а другий шлях проходить через оболонку (5), а потім через курильний виріб (7), і при цьому оболонка (5) включає реагуючий на тиск клапан (9), при відкритті якого забезпечується потік повітря уздовж першого шляху. 2. Оболонка (5) за п. 1, в якій клапан (9) блокує перший шлях при перепаді тиску нижче заданого або попередньо визначеного граничного значення. 3. Оболонка (5) за п. 2, в якій граничне значення перепаду тиску становить від 10 до 40 см водного стовпа, переважно 20 см водного стовпа. 4. Оболонка (5) за будь-яким із пп 1-3, в якій клапан (9) містить кільцевий гнучкий клапанний елемент на внутрішній поверхні оболонки (5). 5. Оболонка (5) за будь-яким із пп. 1-3, в якій клапан (9) містить смужку з волокнистих ниток. 6. Оболонка (5) за будь-яким із пп. 1-3, в якій клапан (9) містить ряд мікроклапанів. 7. Оболонка (5) за будь-яким із попередніх пунктів, що являє собою по суті непроникну для газу циліндричну трубку. 8. Оболонка (5) за будь-яким із попередніх пунктів, в якій впускний отвір для оточуючого повітря перебуває на кінці оболонки (5) і являє собою зазор (13) між оболонкою (5) і курильним виробом (7). 9. Оболонка (5) за будь-яким із попередніх пунктів, в якій впускний отвір для оточуючого повітря являє собою один або більше отворів в оболонці (5). 10. Оболонка (5) за будь-яким із попередніх пунктів, в якій канал для потоку оточуючого повітря сформований між оболонкою (5) і зовнішньою поверхнею курильного виробу (7), з яким використовується оболонка (5). 11. Оболонка (5) за п. 10, в якій канал сформований одним або більше ребрами (4) на її внутрішній поверхні. 12. Оболонка (5) за будь-яким із попередніх пунктів, яка містить засіб для приєднання оболонки (5) до поверхні курильного виробу (7). 13. Оболонка (5) за п. 12, в якій засіб для приєднання оболонки (5) являє собою секцію (2) оболонки (5) зменшеного діаметра для забезпечення контакту із зовнішньою поверхнею курильного виробу (7), коли оболонка (5) розташована на місці. 14. Оболонка (5) за п. 13, в якій зазначена секція (2) оболонки (5) є проникною для газу. 15. Оболонка (5) за п. 14, що додатково містить один або більше вентиляційних отворів. 16. Оболонка (5) за будь-яким із попередніх пунктів, підігнана до курильного виробу (7). 17. Оболонка (5) за п. 16, де курильним виробом (7) є сигарета. 18. Оболонка (5) для використання у сполученні з курильним виробом (7), яка оточує щонайменше ділянку курильного виробу (7), коли вона знаходиться на місці, із забезпеченням зазору (13) між поверхнею курильного виробу (7) і щонайменше ділянкою внутрішньої поверхні оболонки (5), причому оболонка містить гнучкий ущільнювальний відкидний клапан (9), що може ущільнювати зазор (13) між оболонкою (5) і курильним виробом (7) і може переміщатися між положенням, у якому він ущільнює зазор (13), і положенням, у якому зазор (13) щонайменше частково відкритий. 19. Курильний виріб (7), який містить оболонку (5) за п. 18, стрижень курильного матеріалу (17) і фільтр (6). 8 UA 102104 C2 9 UA 102104 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
