Будівельні панелі з внутрішніми компенсаційними зазорами

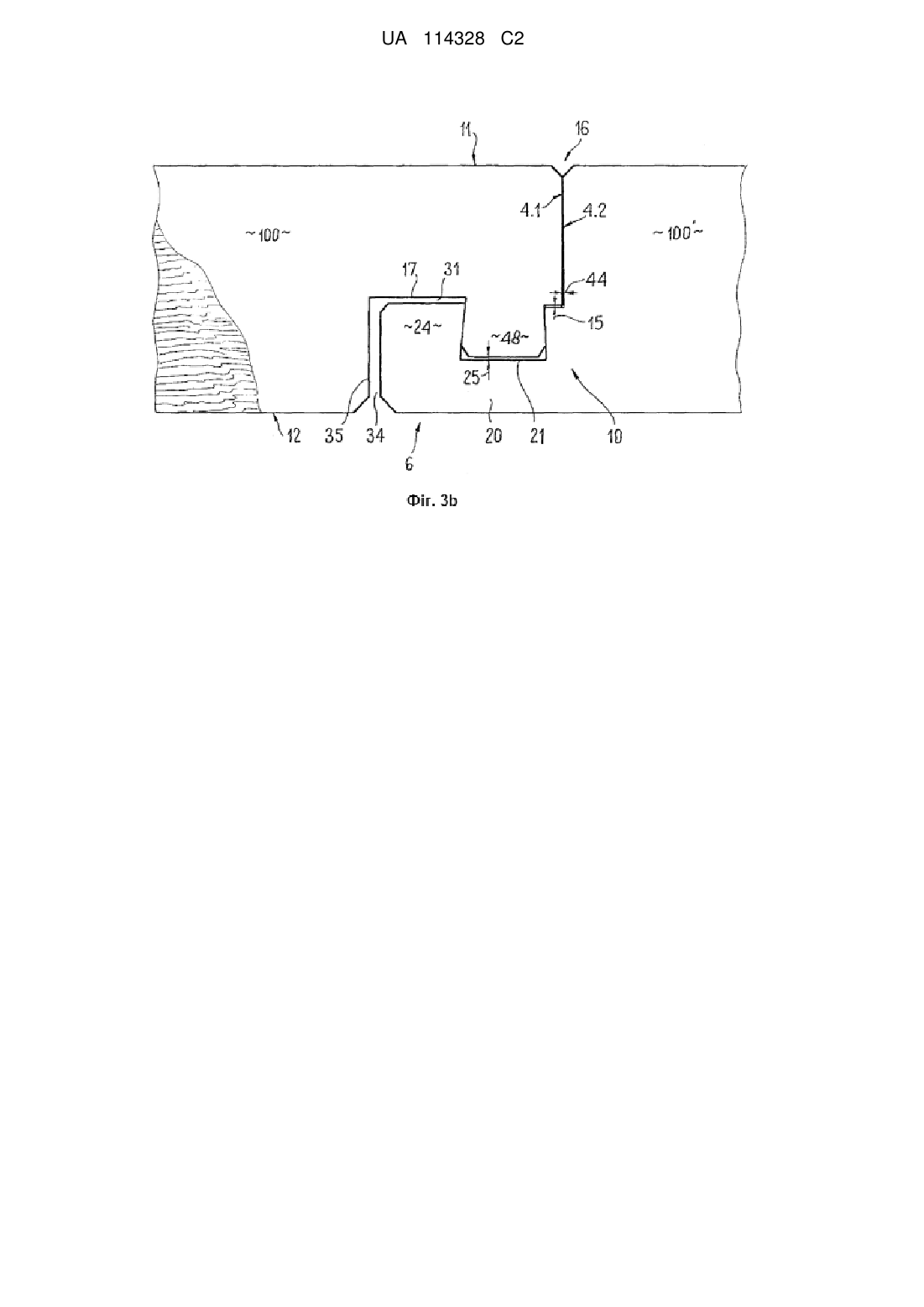

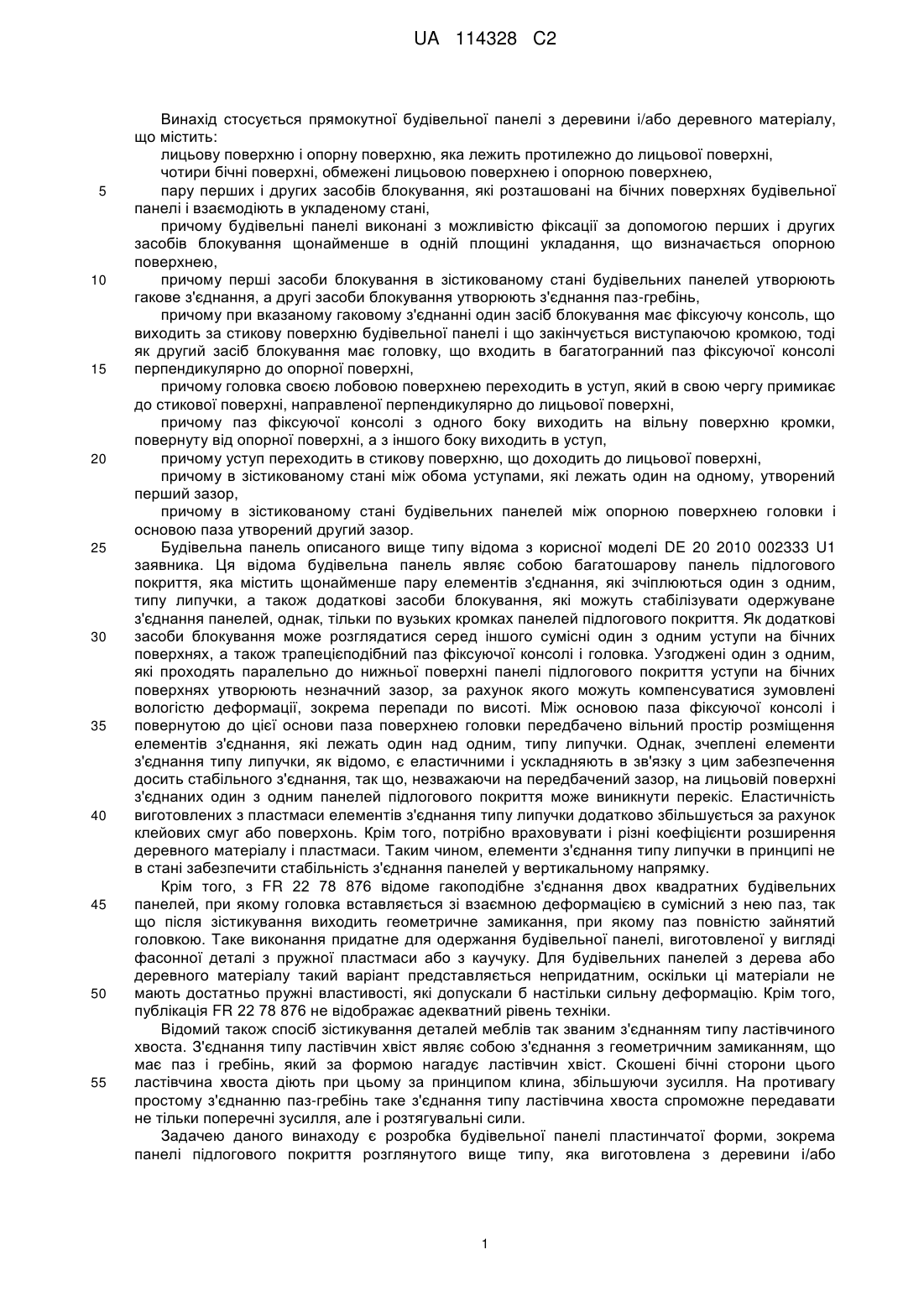

Реферат: Даний винахід стосується будівельної панелі (200) з деревини і/або деревного матеріалу, за допомогою якої, шляхом простого укладання, можна створювати вільне від перекосів підлогове покриття і, при необхідності, демонтувати його. Заявлена будівельна панель містить: лицьову поверхню (11) і опорну поверхню (12), що лежить протилежно до лицьової поверхні (11), а також чотири бічні поверхні, які обмежені лицьовою поверхнею (11) і опорною поверхнею (12), а також пару перших і других засобів (9, 19) блокування, з яких перші засоби блокування в зістикованому стані будівельних панелей утворюють гакове з'єднання, а другі засоби (9,19) блокування утворюють з'єднання (40) паз-гребінь, причому у вказаному гаковому з'єднанні один засіб блокування має фіксуючу консоль, яка виходить за стикову поверхню будівельної панелі і закінчується виступаючою кромкою, інший же засіб блокування має головку, яка входить із зачепленням в паз фіксуючої консолі перпендикулярно до опорної поверхні (12), причому паз фіксуючої консолі з одного боку закінчується вільною, повернутою від опорної поверхні (12) поверхнею кромки, а з іншого боку закінчується уступом або виступом, причому в зістикованому стані між обома уступами, які лежать один над одним, або між виступом і повернутою до лицьової поверхні (11) бічною стінкою паза утворений перший зазор, а між опорною поверхнею головки і основою паза утворений другий зазор. Згідно з винаходом в з'єднанні (40) паз-гребінь передбачені внутрішні компенсаційні зазори (S1; S2), один з яких компенсаційний зазор (S1) - розташований між напівкруглим виступом (52), що починається від гребеня (51), і переходом (58) увігнутого блокувального гнізда (60), розташованого на полиці (42) іншої бічної поверхні, до виступаючої кромки (43), другий же компенсаційний зазор (S2) знаходиться між гребенем (51) і нижньою бічною стінкою (46.2) розташованого в цій бічній поверхні паза (32). Як матеріал для будівельних панелей, згідно з винаходом, придатний, зокрема масивна деревина або, відповідно, деревний матеріал. UA 114328 C2 (12) UA 114328 C2 UA 114328 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується прямокутної будівельної панелі з деревини і/або деревного матеріалу, що містить: лицьову поверхню і опорну поверхню, яка лежить протилежно до лицьової поверхні, чотири бічні поверхні, обмежені лицьовою поверхнею і опорною поверхнею, пару перших і других засобів блокування, які розташовані на бічних поверхнях будівельної панелі і взаємодіють в укладеному стані, причому будівельні панелі виконані з можливістю фіксації за допомогою перших і других засобів блокування щонайменше в одній площині укладання, що визначається опорною поверхнею, причому перші засоби блокування в зістикованому стані будівельних панелей утворюють гакове з'єднання, а другі засоби блокування утворюють з'єднання паз-гребінь, причому при вказаному гаковому з'єднанні один засіб блокування має фіксуючу консоль, що виходить за стикову поверхню будівельної панелі і що закінчується виступаючою кромкою, тоді як другий засіб блокування має головку, що входить в багатогранний паз фіксуючої консолі перпендикулярно до опорної поверхні, причому головка своєю лобовою поверхнею переходить в уступ, який в свою чергу примикає до стикової поверхні, направленої перпендикулярно до лицьової поверхні, причому паз фіксуючої консолі з одного боку виходить на вільну поверхню кромки, повернуту від опорної поверхні, а з іншого боку виходить в уступ, причому уступ переходить в стикову поверхню, що доходить до лицьової поверхні, причому в зістикованому стані між обома уступами, які лежать один на одному, утворений перший зазор, причому в зістикованому стані будівельних панелей між опорною поверхнею головки і основою паза утворений другий зазор. Будівельна панель описаного вище типу відома з корисної моделі DE 20 2010 002333 U1 заявника. Ця відома будівельна панель являє собою багатошарову панель підлогового покриття, яка містить щонайменше пару елементів з'єднання, які зчіплюються один з одним, типу липучки, а також додаткові засоби блокування, які можуть стабілізувати одержуване з'єднання панелей, однак, тільки по вузьких кромках панелей підлогового покриття. Як додаткові засоби блокування може розглядатися серед іншого сумісні один з одним уступи на бічних поверхнях, а також трапецієподібний паз фіксуючої консолі і головка. Узгоджені один з одним, які проходять паралельно до нижньої поверхні панелі підлогового покриття уступи на бічних поверхнях утворюють незначний зазор, за рахунок якого можуть компенсуватися зумовлені вологістю деформації, зокрема перепади по висоті. Між основою паза фіксуючої консолі і повернутою до цієї основи паза поверхнею головки передбачено вільний простір розміщення елементів з'єднання, які лежать один над одним, типу липучки. Однак, зчеплені елементи з'єднання типу липучки, як відомо, є еластичними і ускладняють в зв'язку з цим забезпечення досить стабільного з'єднання, так що, незважаючи на передбачений зазор, на лицьовій поверхні з'єднаних один з одним панелей підлогового покриття може виникнути перекіс. Еластичність виготовлених з пластмаси елементів з'єднання типу липучки додатково збільшується за рахунок клейових смуг або поверхонь. Крім того, потрібно враховувати і різні коефіцієнти розширення деревного матеріалу і пластмаси. Таким чином, елементи з'єднання типу липучки в принципі не в стані забезпечити стабільність з'єднання панелей у вертикальному напрямку. Крім того, з FR 22 78 876 відоме гакоподібне з'єднання двох квадратних будівельних панелей, при якому головка вставляється зі взаємною деформацією в сумісний з нею паз, так що після зістикування виходить геометричне замикання, при якому паз повністю зайнятий головкою. Таке виконання придатне для одержання будівельної панелі, виготовленої у вигляді фасонної деталі з пружної пластмаси або з каучуку. Для будівельних панелей з дерева або деревного матеріалу такий варіант представляється непридатним, оскільки ці матеріали не мають достатньо пружні властивості, які допускали б настільки сильну деформацію. Крім того, публікація FR 22 78 876 не відображає адекватний рівень техніки. Відомий також спосіб зістикування деталей меблів так званим з'єднанням типу ластівчиного хвоста. З'єднання типу ластівчин хвіст являє собою з'єднання з геометричним замиканням, що має паз і гребінь, який за формою нагадує ластівчин хвіст. Скошені бічні сторони цього ластівчина хвоста діють при цьому за принципом клина, збільшуючи зусилля. На противагу простому з'єднанню паз-гребінь таке з'єднання типу ластівчина хвоста спроможне передавати не тільки поперечні зусилля, але і розтягувальні сили. Задачею даного винаходу є розробка будівельної панелі пластинчатої форми, зокрема панелі підлогового покриття розглянутого вище типу, яка виготовлена з деревини і/або 1 UA 114328 C2 5 10 15 20 25 30 35 40 45 50 55 деревного матеріалу і за допомогою якої шляхом простого укладання можна створювати вільне від перекосів підлогове покриття і при необхідності демонтувати його. Ця задача вирішується за допомогою будівельної панелі вказаного вище типу, в якій в з'єднанні паз-гребінь передбачені компенсаційні зазори, з яких один компенсаційний зазор розташовується між виступом напівкруглої форми, що відходить від гребеня, і переходом увігнутого блокувального гнізда, який знаходиться на одній полиці іншої бічної поверхні, у виступаючу кромку, і, навпаки, другий компенсаційний зазор розташований між гребенем і нижньою бічною стінкою паза, що знаходиться на цій бічній поверхні. Під такою будівельною панеллю може розумітися облицювальна панель, зокрема панель підлогового покриття. Такою будівельною панеллю можуть облицьовуватися також стіни, стелі або фасади будівель. За принципом згідно з винаходом можуть виготовлятися і меблеві панелі. У нижченаведеному описі термін "будівельна панель" замінюється на "панель підлогового покриття" і, відповідно, "панель у відповідь", що не треба розуміти як обмеження укладанням тільки на підлогу. Панель підлогового покриття згідно з винаходом має дві пари профільованих, розташованих перпендикулярно одна до одної бічних поверхонь, з яких одна пара бічних поверхонь розташовується на подовжніх сторонах, а інша пара - на вузьких сторонах панелі підлогового покриття. При цьому щонайменше розташовані на вузьких сторонах сумісні одна з одною бічні поверхні можуть мати засоби блокування, які в зістикованому стані панелей підлогового покриття утворюють згадане гакове з'єднання. Засоби блокування забезпечують компенсацію виникаючих змін в розмірах деревного матеріалу в зоні гакового з'єднання. Ці зміни в розмірах можуть виникати під впливом змін температури і вологості повітря в приміщенні. Використання головок на вузьких сторонах істотно спрощує монтаж підлоги, оскільки ці головки повинні лише вдавлюватися в пази без додаткових робочих операцій. Інші засоби блокування, що стосуються подовжніх бічних поверхонь, виконані за принципом з'єднання паз-гребінь, при якому одна бічна поверхня має паз, що виходить за стикову поверхню, а також повернутий до опорної поверхні виступ, а протилежна бічна поверхня має полицю, яка виходить за стикову поверхню, забезпечена кромкою, що відходить, і в якій виконане увігнуте блокувальне гніздо, в яке, в свою чергу, із зачепленням входить виступ панелі у відповідь. Панелі підлогового покриття, згідно з винаходом, можуть бути виконані з деревини, деревного матеріалу, пластмаси або металу, а саме - в масивному або багатошаровому виконанні. Крім того, панелі підлогового покриття можуть бути виконані з бруса або з так званого деревноволокнистого ламінату високої щільності (high density fiberboard) або з деревноволокнистого ламінату середньої щільності (medium density fiberboard), або з інших матеріалів, які являють собою комбінації з деревного і полімерного матеріалу. Даний винахід спрямований, зокрема, на виконання з масивної деревини. Дерев'яні підлоги загалом довговічні і здатні витримувати навантаження. Відмітною ознакою дерев'яної підлоги є її здатність поглинати вологу і знову віддавати, а внаслідок цього - набухати і всихати. Пластикові, гумові або каучукові підлоги цих властивостей не мають. Масивна деревина забезпечує всі позитивні властивості: іонізацію повітря, регулювання мікроклімату всередині приміщень, захист від електростатичного розряду і від притягнення пилу, а також здійснює антиалергенну дію. Обидва уступи, розташовані один на одному в зістикованому стані, можуть бути позначені як додатковий засіб блокування, за допомогою якого може бути зменшений тиск вертикальних стикових поверхонь одна на одну у випадку зміни вологості в деревному матеріалі і, тим самим, відвернуте можливе пошкодження з'єднання внаслідок розбухання деревини або деревного матеріалу. Достоїнством при цьому є те, що уступи, які лежать один на одному, утворюють незначний зазор. Такий же ефект може бути досягнутий за рахунок вміщення виступу, який лежить біля паза фіксуючої консолі, в паз панелі у відповідь, якщо цей паз панелі у відповідь лежить на зовнішній бічній поверхні головки і під стиковою поверхнею. Згаданий зазор може вийти між верхньою, повернутою до лицьової поверхні поверхнею виступу панелі підлогового покриття і верхньою бічною стінкою паза на головці панелі у відповідь. Великою перевагою конструкції, згідно з винаходом, є те, що вона особливо придатна для використання саме для масивних дерев'яних панелей, оскільки вони, як відомо, особливо чутливі до змін вологості. 2 UA 114328 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ознаки даного винаходу можуть бути також направлені і на багатошарові панелі підлогового покриття. Такі багатошарові панелі підлогового покриття містять, наприклад, опорний шар з масивної деревини, шар серцевини з деревного матеріалу і робочий шар з твердої деревини, поверхня якого, як правило, підлягає обробці, наприклад, масляною субстанцією або воском. Для панелі підлогового покриття, згідно з винаходом, можуть використовуватися, серед іншого, наступні місцеві породи деревини, а також і особливо стійкі тропічні породи деревини: клен ясенелистий (американський клен), американська вишня (black cherry), горіх чорний, клен несправжньоплатановий, береза, груша, бук, бубінга, кабреува, кумару, алмазне дерево (гуатамбу), дусія (afzelia superior), дуб, вільха, ясен, евкаліпт, європейська вишня, гевея, іпе, іроко, ятоба, кемпас, модрина, червоне дерево, мербау (Borneo Teak), гвібурція Арнольда, ньянгон, падук, палісандр, бразильський дуб, сосна жовта, сосна червона, сукупіра, талімісанда, астроніум ясенелистий, венге (панга-панга). Деревина з відповідальних і поповнюваних лісових господарств маркована печаткою Ради з екологічно раціонального використання лісових ресурсів - FSC (Forest Stewardship-Council). 2 Твердість за Брінелем наведених вище порід деревини лежить в діапазоні між 43 Н/мм 2 (клен несправжньоплатановий) і 90 Н/мм (сукупіра). І нарешті, даний винахід стосується також поверхневого покриття, що складається із зістикованих будівельних панелей вищезазначеного типу. Таке поверхневе покриття може бути підлогою, облицюванням стіни або стелі, облицюванням фасаду або стінкою меблів. Приклади здійснення даного винаходу пояснюються детальніше із залученням креслень. На кресленнях показане наступне: Фіг. 1 - панель підлогового покриття згідно з винаходом, вигляд зверху його плоскої сторони; Фіг. 2 - переріз по В-В на Фіг. 1; Фіг. 3а і 3b - в збільшеному масштабі фрагмент двох панелей підлогового покриття в області їх вузьких сторін перед зістикуванням і після нього, в розрізі; Фіг. 4 - інший варіант виконання панелі підлогового покриття, також в перерізі по В-В на Фіг. 1; Фіг. 5а і 5b - в збільшеному масштабі фрагмент двох панелей підлогового покриття за Фіг. 4 в області їх вузьких сторін перед зістикуванням і після нього, в розрізі; Фіг. 5с - показаний на Фіг. 5b фрагмент з позначеними силами тиску в одержаному з'єднанні типу ластівчина хвоста; Фіг. 6а - переріз по А-А на Фіг. 1; Фіг. 6b - показаний на Фіг. 6а переріз з позначеними радіусами; Фіг. 7а і 7b - дві панелі підлогового покриття за Фіг. 6а і 6b, перед їх укладанням на основу і після неї, схематично в розрізі; Фіг. 8 - в збільшеному масштабі фрагмент двох зістикованих панелей підлогового покриття в області їх подовжніх сторін, в перерізі; Фіг. 9а - дві панелі підлогового покриття з прямокутними пазами і додатковими защіплюваними блокувальними елементами під час укладання, схематично в розрізі; Фіг. 9b - панелі підлогового покриття за Фіг. 9b після укладання, схематично в розрізі, в збільшеному масштабі; Фіг. 10 - в збільшеному масштабі фрагмент двох з'єднаних одна з одною панелей підлогового покриття з трапецієподібною головкою і додатковими защіплюваними блокувальними елементами в розрізі, в збільшеному масштабі; Фіг. 11а і 11b - дві тришарові панелі підлогового покриття з трапецієподібною головкою, однак, з вміщеними на головці і в пазу фіксуючої консолі стабілізуючими елементами, перед укладанням і після неї, схематично в розрізі; Фіг. 12 - дві тришарові панелі підлогового покриття з трапецієподібною, рівнобедреною головкою і профілями жорсткості, в укладеному стані, схематично в розрізі; Фіг. 13а і 13b - дві тришарові панелі підлогового покриття з іншою головкою і з профілями жорсткості, перед укладанням і після нього, схематично в розрізі; Фіг. 14 - дві тришарові панелі підлогового покриття в ще одному варіанті виконання, з головкою і з профілями жорсткості, в укладеному стані, схематично в розрізі. На Фіг. 1 показана прямокутна панель 100, 100' підлогового покриття, схематичний вигляд зверху його лицьової поверхні 11. Панель 100, 100' підлогового покриття має дві паралельні одна до одної бічні поверхні 1.1, 2.1 і дві бічні поверхні 1.2, 2.2, які лежать перпендикулярно до цих бічних поверхонь 1.1, 2.1, причому бічні поверхні 1.1, 2.1 розташовані на подовжніх сторонах, а бічні поверхні 1.2, 2.2 розташовані на вузьких сторонах панелі підлогового покриття. Схематичний вигляд зверху, представлений на Фіг. 1, стосується і всіх інших варіантів здійснення даного винаходу. 3 UA 114328 C2 5 10 15 20 25 30 35 40 45 50 55 Деталі бічних поверхонь 1.2, 2.2; 1.2, 2.2 на Фіг. 1 не показані через схематичності зображення. Вони будуть обумовлені при описі інших креслень. На Фіг. 1 показано декілька відмінних один від одного варіантів здійснення панелей підлогового покриття, причому ці відмінності між варіантами здійснення стосуються лише вузьких сторін панелей підлогового покриття. Для кращого розуміння прикладів здійснення, що розглядаються, нижче пояснюються наступні поняття, які використовуються в зв'язку з кресленнями: "гакове з'єднання" виходить за рахунок простого опускання головки перпендикулярно до площини підлоги і її введення в паз фіксуючої консолі; при цьому виступаюча кромка цієї фіксуючої консолі сідає у виїмку панелі у відповідь таким чином, що вона там давить на головку; "з'єднання типу ластівчина хвоста" є частиною вказаного гакового з'єднання, в якому головка є трапецієподібною і заходить в паз фіксуючої консолі практично з геометричним замиканням; таке з'єднання з геометричним замиканням досягається за рахунок взаємного притискного тиску бічних сторін паза фіксуючої консолі і бічних поверхонь головки; "лицьова поверхня", яка називається інакше поверхнею (Trittflache), яка піддається навантаженню, відповідає верхній стороні панелей підлогового покриття, що утворюється після укладання, відповідно до їх робочого шару; "опорна поверхня" відповідає нижній стороні панелі підлогового покриття, протилежній до її лицьової поверхні; "стикова поверхня", відповідно, "стик" в цьому випадку стосується двох площин бічних поверхонь, що знаходяться в контакті одна з одною і направлених перпендикулярно до лицьової і, відповідно, опорної поверхні, зокрема робочого шару; "панель у відповідь" являє собою панель підлогового покриття, яка взаємодіє з іншими і має таку ж конструкцію. У цьому випадку ці панелі у відповідь позначені посилальними позиціями 100', 200', 300', 400', 500', 600', 700' і 800'; "бічна поверхня" являє собою поверхню, яка обмежена лицьовою і опорною поверхнями панелі підлогового покриття і починається від їх кромок; термін "внутрішній компенсаційний зазор" стосується додаткового зазору, який в цьому випадку виникає при з'єднанні паз-гребінь. Внутрішній компенсаційний зазор показаний подвійними стрілками, що проходять перпендикулярно до або похило відносно опорної поверхні (див. Фіг. 8). Такі поняття, як "вгорі", "верхній", "внизу", "нижній", "найнижчий", "під", "вище", "зліва", "справа" і т. д., стосуються показаних на кресленнях панелей підлогового покриття, які укладені на горизонтальну основу 26. Панель 100, 100' підлогового покриття детально показана на Фіг. 2, 3а і 3b. Вона виконана з масивної деревини, в цьому випадку з пропареної деревини бука. Одна бічна поверхня 1.2 (ліва сторона Фіг. 2) містить перший засіб 6 блокування, що має фіксуючу консоль 20, яка виступає за стикову поверхню 4.1 панелі підлогового покриття, яка закінчується виступаючою вгору, трапецієподібною кромкою 24. Ця кромка 24 має верхню вільну поверхню 14, яка розташована плоско-паралельно до лицьової поверхні 11 панелі підлогового покриття. На фіксуючій консолі 20 виконаний відкритий зверху паз 18, що має розташовану паралельно до опорної поверхні 12 панелі підлогового покриття основу 21 паза і дві бічні стінки 29.1, 29.2 паза, які нахилені таким чином, що паз 18 звужується догори. З цього випливає, що основа 21 паза ширша, ніж верхня відстань А (просвіт) між бічними стінками 29.1, 29.2 паза. При цьому до бічної стінки 29.1 паза примикає уступ 38.1 стикової поверхні 4.1. Паз 18 в поперечному перерізі виконаний у вигляді по суті рівнобедреної трапеції. Друга бічна стінка 2.2 (права сторона Фіг. 2) містить другий засіб 16 блокування, що має направлену вниз трапецієподібну головку 48, а також виїмку 28, в яку, в свою чергу, входить із зачепленням кромка 24. Головка 48 має поверхню 13 основи трапеції, що проходить плоскопаралельно до опорної поверхні 12, а також дві похилі поверхні 22, 23, які примикають до поверхні основи трапеції - лобову і задню, які звужуються догори, як і бічні стінки 29.1, 29.2 паза 18. Зовнішня бічна стінка 23 головки 48 переходить в уступ 38.2 стикової поверхні 4.2. Виїмка 28 має направлену перпендикулярно до опорної поверхні 12 бічну стінку 35, яка розташована навпроти лобової поверхні 23 головки 48 і примикає до дна 17 виїмки. Відповідно до цього виїмка 28 має форму прямокутної трапеції. Дно 17 має ширину В (див. Фіг. 2), яка перевищує просвіт 33 виїмки 28. Крім того, головка 48 в своїй найнижчій зоні з метою полегшення її введення в паз 18 панель у відповідь 100' з обох сторін скошена. 4 UA 114328 C2 5 10 15 20 25 30 35 40 45 50 55 60 Обидва уступи 38.1, 38.2 проходять паралельно до опорної поверхні 12 панелі підлогового покриття і трохи зміщені один до одного за рахунок того, що розмір по висоті стикової поверхні 4.1 дещо перевершує розмір по висоті стикової поверхні 4.2. У зістикованому стані (див. Фіг. 3b) утворене з'єднання 10 типу ластівчина хвоста з геометричним замиканням, при якому бічні стінки 29.1, 29.2 паза давлять на лобову і задню поверхні 22, 23 головки 48. Однак, між обома уступами 38.1, 38.2 залишається перший зазор 15, а між поверхнею 13 основи трапеції і основою 21 паза залишається другий зазор 25. Розмір зазору 15; 25 при набуханні деревного матеріалу наближається до нульового значення. Крім того, передбачені звичайний вільний простір 31 між дном 17 виїмки 28 і вільною поверхнею 14 кромки 24, а також ще один вільний простір 34 між бічною стінкою 35 виїмки 28 і кромкою 24. Задача зазору 15; 25 полягає в тому, щоб компенсувати зміни розмірів укладених панелей підлогового покриття. Уступи 38.1, 38.2 стабілізують одержане з'єднання типу ластівчина хвоста перпендикулярно до лицьової поверхні і захищають стикові поверхні від руйнівного тиску при зумовлених вологістю змінах деревного матеріалу. Розміри зазору 15, 25 є незначними і в даному випадку лежать в діапазоні між 0,1 мм і 0,2 мм. Направлені одна до одної стикові поверхні 4.1; 4.2 утворюють зазор 44 (див. Фіг. 3b), розмір якого становить від 0,05 до 0,1 мм і має ту ж задачу, що і зазор 15. Розташування зазору 44 між вертикальними стиковими поверхнями 4.1; 4.2 треба, однак, розглядати як опцію. Зокрема, зазор 44 може виникати в нижній зоні стикових поверхонь 4.1; 4.2, що межує з уступами 38.1, 38.2, якщо одна зі стикових поверхонь 4.1; 4.2 або навіть обидві трохи нахилені і контактують одна з одною у верхній зоні. На Фіг. 4, 5а, 5b, 5с показана панель 200, 200' підлогового покриття, яка дуже схожа з вже описаною панеллю 100, 100' підлогового покриття. Крім того, на панелі 200, 200' підлогового покриття деталі позначені тими ж посилальними позиціями, які вже показані на Фіг. 1-3b. Відмінності між обома варіантами здійснення стосуються контурів головки 48 і кромки 24. У панелі 200, 200' підлогового покриття передбачено, що вільна поверхня 14 кромки 24 на її переході 36 в бічну стінку 29 паза 18 має похилу поверхню 30 ковзання, і, навпаки, головка 48 вільна від скосів, тобто її лобова і задня поверхні 22, 23 переходять поверхню 13 основи трапеції через гостру кромку. Можна, зрозуміло, додатково передбачити як на кромці 24, так і на головці 48 скоси і/або скруглення. Далі, на Фіг. 5b показаний лійкоподібний паз 8, вістря якого закрите стиковими поверхнями 4.1, 4.2, які контактують одна з одною. Такі пази 8 при укладених панелях 200, 200' підлогового покриття імітують не представлений візерунок видимих стиків, які проходять паралельно один до одного. Такий варіант виконання може полегшити очищення і видалення пилу з пазів, що імітують стики. На Фіг. 5с показаний розподіл сил в області з'єднання 10 типу ластівчина хвоста. Позицією F1 визначено по суті горизонтальне притискне зусилля. Позиціями F2 і F3 позначені горизонтальні сили з обох сторін з'єднання типу ластівчина хвоста. Сили або відповідний тиск запобігають руху в площині Е укладання паралельно до подовжньої сторони панелі підлогового покриття і перпендикулярно до площини Е укладання. Крім того, на Фіг. 5с показані наступні кути: кут ξ між бічною стінкою 29.1 паза і вертикаллю 37 (перпендикулярно до опорної поверхні 12). Кут ξ лежить між 4° і 5°; кут φ являє собою кут нахилу між бічними стінками 22, 23 головки 48. Кут φ становить 8°; кут ω між бічною стінкою 29.2 паза і вертикаллю 39 (перпендикулярно до опорної поверхні 12). Кут ω лежить між 1° і 2°. Значення кутів ξ, φ і ω різні для різних бічних стінок, відповідно, бічних стінок паза. На Фіг. 9а і 9b показані панелі 300, 300' підлогового покриття, в яких головка 48 в поперечному перерізі є не трапецієподібною, а прямокутною, якщо не враховувати скоси 68, 69. Точно так само паз 18 фіксуючої консолі 20 є по суті прямокутним. На зовнішній лобовій поверхні 22 головки 48 вздовж панелі 300 підлогового покриття проходить паз 61, в який входить із зачепленням виступ 62 панелі у відповідь 400', що виходить за бічну стінку 29.2 паза 18 (див. Фіг. 9b). Зовнішня лобова поверхня 22 головки 48 зміщена назад відносно її стикової поверхні 4.2. Те ж стосується і паза 18 фіксуючої консолі 20, в якого бічна стінка 29.2 паза точно так само зміщена назад відносно її стикової поверхні 4.1. Панель 300 підлогового покриття своєю головкою 48 заводиться в паз 18 панелі у відповідь 300' з невеликим силовим впливом таким чином, що скоси 68, 69 головки 48 ковзають по скосах 5 UA 114328 C2 5 10 15 20 25 30 35 40 45 50 55 60 70, 30 панелі у відповідь 300'. Кромка 24 трохи деформується. Після проходження виступу 62 головка 48 заскакує в паз 18. У зістикованому стані (див. Фіг. 9b) утворюється гакове з'єднання 10, при якому бічні стінки 29.1, 29.2 паза знаходяться в контакті з лобовою і задньою поверхнями 22, 23 головки 48 і, відповідно, давлять на них. Кромка 24 давить на головку 48. Одержане гакове з'єднання 10 можна назвати також защіплюваним з'єднанням. Тут також є перший зазор 15 між бічною стінкою 63 паза 61 і виступом 62 і другий зазор 25 між головкою 48 і основою 21 паза. Зазор 15; 25 забезпечує можливість компенсації змін розмірів матеріалу. Уступ 38.1, відповідно, виступ 62 стабілізують одержане гакове з'єднання 10 перпендикулярно до лицьової поверхні 11 і захищає стикові поверхні від надмірного тиску при зумовлених вологістю змінах розмірів деревного матеріалу. При цьому конструктивному принципі виступ 62 і паз 61 як спеціальний блокувальний елемент забезпечують стабільне гакове з'єднання, що ускладнює вертикальне роз'єднання укладених панелей підлогового покриття. На Фіг. 11а і 11b представлені панелі 400, 400' підлогового покриття тришарової структури, які майже ідентичні панелям 100, 100', відповідно, 200, 200' підлогового покриття, тому однакові елементи позначені тими ж посилальними позиціями. Однак, головка 48 на своїй нижній поверхні 13 має борозну 64, що проходить паралельно до подовжнього напрямку стикової поверхні 4.2, що має трикутний поперечний переріз. Відповідно до цього основа 21 паза 18 має сумісний з борозною 64 виступ 65, який в зістикованому стані (див. Фіг. 11b) входить із зачепленням в цю борозну 64. Борозна 64 з виступом 65 пружинять при натисненні головки на фіксуючу консоль 20 і компенсують виникаючі деформації. Панель 400, 400' підлогового покриття має робочий шар 5 з твердої деревини, шар 3 серцевини з деревного матеріалу і опорний шар 7 з масивної деревини. На Фіг. 10 показані панелі 500, 500' підлогового покриття, в яких головка 48 і паз 18 в поперечному перерізі мають форму прямокутної трапеції. Ця трапеція звужується в напрямку нижньої поверхні 13 головки. Згідно з цим внутрішня бічна поверхня 23 головки 48 нахилена відносно перпендикуляра до опорної поверхні 12 під гострим кутом α. Цей кут α становить в цьому випадку близько 20° і може змінюватися виходячи з досвіду. Тут також показані перший зазор 15 між бічною стінкою 63 паза 61 і виступом 62, і другий зазор 25 між головкою 48 і основою 21 паза. На Фіг. 12 представлений видозмінений варіант виконання (позиції 600, 600') панелей підлогового покриття, показаних на Фіг. 11a, 11b. Крім того, однакові деталі позначені тими ж посилальними позиціями. У шар 3 серцевини вміщені профілі жорсткості (С-подібний профіль) 66.1, 66.2 таким чином, що середня перемичка 71 цього С-подібного профілю лежить урівень з поверхнею 72 шару 3 серцевини, а обидві полиці 73.1, 73.2 С-подібного профілю повернуті в напрямку опорного шару 7. Профілі 66.1, 66.2 жорсткості виконані, наприклад, з алюмінію. Переважно ці профілі 66.1, 66.2 жорсткості проходять паралельно до стикової поверхні 4.1, 4.2 і поблизу неї. Полиця 73.2 С-подібного профілю 66.2 жорсткості входить із зачепленням в матеріал головки 48. Профілі 66.1, 66.2 жорсткості можуть бути виконані також у вигляді "Т"-, "Г"- або "І"-подібних профілів. Як матеріали для профілів жорсткості придатні також метали, тверді пластмаси, такі як карбен (Polycarbon) й інші, смоли і деревні матеріали твердих порід. Принцип підвищення жорсткості з використанням однакових С-подібних профілів показаний також на Фіг. 13а і 13b, а також на Фіг. 14. На Фіг. 13а, 13b показані тришарові панелі 700, 700' підлогового покриття із зміненим поперечним перерізом гакового з'єднання 10. Головка 48 в своєму поперечному перерізі по суті має форму паралелограма, в якому зовнішня і внутрішня лобова і задня поверхні 22, 23 Головки нахилені під одним кутом. Відповідно до цього виконаний і паз 18 фіксуючої консолі 20, тобто він також має форму паралелограма. Бічні стінки 29.1, 29.2 паза розташовані паралельно одна до одної. Крім того, видні уступ 38.2 в перехідній області стикової поверхні 4.1 до головки 48, а також другий, скошений уступ 38.1 біля паза 18. На Фіг. 14 показані панелі 800, 800' підлогового покриття у видозміненому варіанті виконання. Ці панелі 800, 800' підлогового покриття також складаються з трьох шарів, як це було описано в зв'язку з Фіг. 11. Гакове з'єднання тут має свою найпростішу форму. Головка 48 з геометричним замиканням вміщена в паз 18 з залишенням нижнього зазору 25. Зовнішня бічна сторона 22 головки 48 лежить урівень зі стиковою поверхнею 4.1. Точно так само бічна стінка 29.2 паза 18 фіксуючої консолі 20 плоска і лежить урівень зі стиковою поверхнею 4.2. Кромка 24 давить на головку 48. 6 UA 114328 C2 5 10 15 20 25 30 35 40 45 50 55 60 У всіх описаних вище панелях 100, 100'; 200, 200', 300, 300'; 400, 400'; 500, 500'; 600, 600', 700, 700'; 800, 800' підлогового покриття їх інші бічні поверхні 1.1, 2.1, які лежать на подовжніх сторонах, мають засоби 9; 19 блокування, які утворюють показане на Фіг. 8 з'єднання 40 пазгребінь. Деталі цих засобів 9; 19 блокування детально показані на Фіг. 6а, 6b, 7а, 7b. Так, на Фіг. 6а показана панель 200, 200' підлогового покриття в перерізі по А-А на Фіг. 1, на якому видні бічні поверхні 1.1, 2.1, які лежать на подовжніх сторонах панелі підлогового покриття. Бічна поверхня 2.1 містить, починаючи від лицьової поверхні 11, стикову поверхню 41.1, паз 32 і нижню полицю 42, яка виступає за стикову поверхню 41.1 і закінчується повернутою вгору кромкою 43. На полиці 42 можна бачити увігнуте, відкрите зверху блокувальне гніздо 45, яке з одного боку примикає до нижньої бічної стінки 46.1 паза 32, а з іншого боку примикає до верхньої вільної поверхні 47 кромки 43. Ця вільна поверхня 47 кромки 43 похило знижується в напрямку блокувального гнізда 45. Верхня бічна стінка 46.2 паза 32 лежить паралельно до нижньої бічної стінки 46.1 паза. Паз 32 має основу 49 паза, яка зміщена назад відносно стикової поверхні 41.1 із обох сторін через скоси 55.1, 55.2 переходить в бічні стінки 46.1, 46.2 паза. Бічна поверхня 1.1, яка лежить навпроти, містить, починаючи від лицьової поверхні 11, стикову поверхню 41.2, відповідний пазу 32 гребінь 51, який виступає за стикову поверхню 41.2, і направлений вниз по суті напівкруглий виступ 52. До виступу 52 примикає виїмка 50, в яку кромка 43 входить із зачепленням. Виїмка 50 обмежена виступом 52, розташованим паралельно до опорної поверхні 12 дном 53 і нижньою стіновою поверхнею 54, що проходить перпендикулярно до опорної поверхні 12. Гребінь 51 має два скоси 56.1, 56.2. Гребінь може також мати форму несиметричного трапецоїда (не представлений). Гребінь 51 і паз 32 утворюють перший засіб 9 блокування. Нижній виступ 52 і блокувальне гніздо 45 з кромкою 43 утворюють другий засіб 19 блокування (див. Фіг. 8). На Фіг. 6b показані позначені тими ж позиціями деталі, представлені на Фіг. 6а. Показані радіуси R1, R2, R3, R4, R5, R6, R7 скруглених бічних поверхонь 1.1, 2.1, причому радіус R1 стосується переходу 57 нижньої бічної стінки 46.2 паза до блокувального гнізда 45, радіус R2 стосується середньої області увігнутого блокувального гнізда 45, радіус R3 стосується лівої області блокувального гнізда 45, а радіус R4 - переходу 58 блокувального гнізда 45 до вільної поверхні 47 кромки 43. Радіус R5 (на бічній поверхні 1.1) стосується лівої сторони нижнього виступу 52. Радіус R6 стосується середньої області виступу 52, а радіус R7 - переходу 59 гребеня 51 до виступу 52. Увігнута форма блокувального гнізда 45 не є правильним півколом, оскільки його радіуси R2, R3 мають різні значення. Те ж стосується і направленого вниз виступу 52. Переважно цей виступ 52 має три дугоподібні ділянки з різними радіусами. Переважно радіуси R2 (середня область блокувального гнізда 45) і R6 (середня область виступу 52) приблизно рівні. Радіуси мають наступні значення: R1:0,5 мм R2: 2,1 мм R3: 12,1 мм R4: 1,0 мм R5: 0,5 мм R6: 2,4 мм R7: 1,0 мм. Товщина масивної панелі 200, 200' підлогового покриття становить в цьому випадку 14 мм. Передбачений діапазон значень товщини між 8 мм і 30 мм. На Фіг. 7а показані панелі 200, 200' підлогового покриття під час їх укладання на основу 26 (=площина Е укладання). Панель 200' підлогового покриття своїм гребенем 51 заведена в паз 32 вже укладеної панелі у відповідь 200 таким чином, що гребінь своїм скосом 56.2 ковзає по скругленому переходу 57 нижньої бічної стінки 46.2 паза до блокувального гнізда 45, а нижній виступ 52 ковзає по похилій верхній поверхні 47 кромки 43, поки гребінь 51 не увійде повністю в паз 32, а виступ 52 - в блокувальне гніздо 45 (див. Фіг. 7b і 8). Але одночасно головка 48, починаючи з подовжньої сторони, все більше вдавлюється в паз 18 (див. Фіг. 5а) таким чином, що спочатку вона ковзає по скошеній поверхні 30 ковзання і після її проходження заскакує в паз 18, поки на вузьких сторонах не вийде з'єднання 10 типу ластівчина хвоста (див. Фіг. 5b). Однак таке втиснення головки 48 в паз 18 можна здійснити лише важко і тільки за рахунок гнучкості фіксуючої консолі 20. Фіксуюча консоль 20, що несе кромку 24, гнеться при тимчасовому збільшенні просвіту паза 18. Після введення головки 48 в паз 18 поворотна сила 7 UA 114328 C2 5 10 15 20 25 30 35 40 45 50 55 60 кромки 24 спричиняє її повертання в початкове положення. При втисненні головки 48 згадані скоси і, відповідно, поверхня 30 ковзання також грають важливу роль. Як показано на Фіг. 8, після укладання панелей 200, 200' підлогового покриття між виступом 52 і блокувальним гніздом 45 вийшла камера 60, яка в поперечному перерізі має серпоподібну форму і звужується в напрямку кромки 43 таким чином, що між кромкою 43 і лівою областю виступу 52 є незначний компенсаційний зазор S1. Ще один компенсаційний зазор S2 лежить між гребенем 51 і нижньою бічною стінкою 46.2 паза 32. Засоби 9; 19 блокування виконані таких розмірів, що після укладання панелей - в сухому стані - компенсаційні зазори, відповідно зазори між виступом 52 і блокувальним сідлом 45 можуть відповідати очікуваному збільшенню розмірів панелей підлогового покриття. Очікуване збільшення розмірів в цьому випадку становить близько 0,15 мм. Перелік посилальних позицій: 1.1, 2.1 бічна поверхня 1.2, 2.2 бічна поверхня 3 шар серцевини 4.1, 4.2 стикова поверхня 5 робочий шар 6 засіб блокування 7 опорний шар 8 паз 9 засіб блокування 10 гакове з'єднання 11 лицьова поверхня 12 опорна поверхня 13 поверхня основи 14 вільна поверхня (поз. 24) 15 зазор 16 засіб блокування 17 дно (поз. 28) 18 паз 19 засіб блокування 20 фіксуюча консоль 21 основа паза (поз. 18) 22 лобова поверхня 23 задня поверхня 24 кромка 25 зазор 26 основа 28 виїмка 29.1, 29.2 бічна стінка паза (поз. 18) 30 поверхня ковзання 31 вільний простір 32 паз 33 просвіт (поз. 28) 34 вільний простір 35 бічна стінка (поз. 28) 36 перехід (поз. 14) 37 вертикаль 38.1, 38.2 уступ 39 вертикаль 40 з'єднання паз-гребінь 41.1, 41.2 стикова поверхня 42 полиця 43 кромка 44 зазор 45 блокувальне гніздо 46.1, 46.2 бічна стінка паза (поз. 32) 47 вільна поверхня (поз. 43) 48 головка 49 основа паза (поз. 32) 50 виїмка 8 UA 114328 C2 5 10 15 20 25 30 35 51 гребінь 52 виступ 53 дно 54 стінова поверхня (поз. 50) 55.1, 55.2 скіс (поз. 32) 56.1, 56.2 скіс (поз. 51) 57 перехід 58 перехід 59 перехід 60 камера 61 паз 62 виступ 63 бічна стінка паза (поз. 61) 64 борозна 65 виступ 66.1, 66.2 профіль жорсткості 67 скіс 68 скіс 69 скіс 70 скіс 71 середня перемичка 72 поверхня (поз. 3) 73.1, 73.2 полиця С-подібного профілю 100, 100' панель підлогового покриття (панель у відповідь) 200, 200' панель підлогового покриття (панель у відповідь) 300, 300' панель підлогового покриття (панель у відповідь) 400, 400' панель підлогового покриття (панель у відповідь) 500, 500' панель підлогового покриття (панель у відповідь) 600, 600' панель підлогового покриття (панель у відповідь) 700, 700' панель підлогового покриття (панель у відповідь) 800, 800' панель підлогового покриття (панель у відповідь) А відстань В ширина (поз. 17) Е площина укладання F1, F2, F3 притискне зусилля α, ξ, φ, ω кут R1, R2, R3, R4 радіус (біля бічної поверхні 2.1) R5, R6, R7 радіус (біля бічної поверхні 2.2) SI, S2 компенсаційний зазор 40 ФОРМУЛА ВИНАХОДУ 45 50 55 1. Прямокутна будівельна панель (100; 200; 300; 400; 500; 600; 700; 800) з деревини і/або деревного матеріалу, яка містить: лицьову поверхню (11) і опорну поверхню (12), яка лежить протилежно до цієї лицьової поверхні (11), чотири бічні поверхні (1.1, 2.1; 1.2, 2.2), які обмежені лицьовою поверхнею (11) і опорною поверхнею (12), пару перших і других засобів (6, 16; 9, 19) блокування, які розташовані на бічних поверхнях будівельної панелі і взаємодіють в укладеному стані, причому будівельні панелі (100; 200; 300; 400; 500; 600; 700; 800) виконані з можливістю закріплення за допомогою вказаних перших і других засобів (6, 16; 9, 19) блокування щонайменше в одній площині (Е) укладання, що визначається опорною поверхнею (12), причому перші засоби (6, 16) блокування в зістикованому стані будівельних панелей утворюють гакове з'єднання (10), а другі засоби (9, 19) блокування утворюють з'єднання (40) паз-гребінь, причому у вказаному гаковому з'єднанні (10) один засіб (6) блокування має фіксуючу консоль (20), яка виходить за стикову поверхню (4.1) будівельної панелі і закінчується виступаючою кромкою (24), інший же засіб (16) блокування має головку (48), що входить із зачепленням в багатогранний паз (18) фіксуючої консолі (20) перпендикулярно до опорної поверхні (12), 9 UA 114328 C2 5 10 15 20 25 30 причому головка (48) своєю лобовою поверхнею (22) переходить в уступ (38.2), який, в свою чергу, примикає до стикової поверхні (4.2), направленої перпендикулярно до лицьової поверхні (11), причому паз (18) фіксуючої консолі (20) з одного боку переходить у вільну, повернуту від опорної поверхні (12) поверхню (14) кромки (24), а з іншого боку закінчується уступом (38.1), який переходить в стикову поверхню (4.1), що доходить до лицьової поверхні (11), причому в зістикованому стані між обома уступами (38.1, 38.2), які лежать один над одним, утворюється перший зазор (15), причому в зістикованому стані будівельних панелей між поверхнею (13) основи головки (48) і основою (21) паза (18) утворюється другий зазор (25), причому в з'єднанні (40) паз-гребінь передбачені внутрішні компенсаційні зазори (S1; S2), з яких один компенсаційний зазор (S1) розташовується між напівкруглим виступом (52), що починається від гребеня (51), і переходом (58), що знаходиться на полиці (42) іншої бічної поверхні (2.1), увігнутого блокувального гнізда (60) до виступаючої кромки (43), другий же компенсаційний зазор (S2) знаходиться між гребенем (51) і нижньою бічною стінкою (46.2) паза (32), що є в бічній поверхні (2.1), а в гаковому з'єднанні (10) передбачені защіплювані блокувальні елементи в формі паза (61), що проходить в лобовій поверхні (22) головки (48), і виступу (62), який виходить за бічну стінку (29.2) паза (18) фіксуючої консолі (20) і входить із зачепленням в паз (61) головки (48). 2. Будівельна панель за п. 1, яка відрізняється тим, що ця будівельна панель (100; 200; 300; 500) виконана з масивної деревини. 3. Будівельна панель за п. 1, яка відрізняється тим, що ця будівельна панель (400; 600; 700; 800) виконана багатошаровою. 4. Будівельна панель за п. 3, яка відрізняється тим, що ця будівельна панель (400; 600; 700; 800) має шар (3) серцевини з деревного матеріалу, робочий шар (5) з деревини твердих порід і опорний шар (7) з масивної деревини. 5. Будівельна панель за п. 3 або 4, яка відрізняється тим, що в шар (3) серцевини інтегрований щонайменше один профіль (66.1, 66.2) жорсткості. 6. Будівельна панель за п. 5, яка відрізняється тим, що профіль (66.1, 66.2) жорсткості має "С", "Т"-, "Г"- або "U"-подібну форму поперечного перерізу або виконаний зі смугової сталі. 7. Будівельна панель за п. 5 або 6, яка відрізняється тим, що профіль (66.1, 66.2) жорсткості виконаний з металу або, відповідно, металевого сплаву, пластмаси або деревного матеріалу. 8. Облицювання стіни, підлогове покриття або плоский елемент меблів, виконані із зістикованих будівельних панелей (100; 200; 300; 400; 500; 600; 700; 800) за будь-яким з пп. 1-7. 10 UA 114328 C2 11 UA 114328 C2 12 UA 114328 C2 13 UA 114328 C2 14 UA 114328 C2 15 UA 114328 C2 16 UA 114328 C2 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
