Вузол кріплення панелі до опори

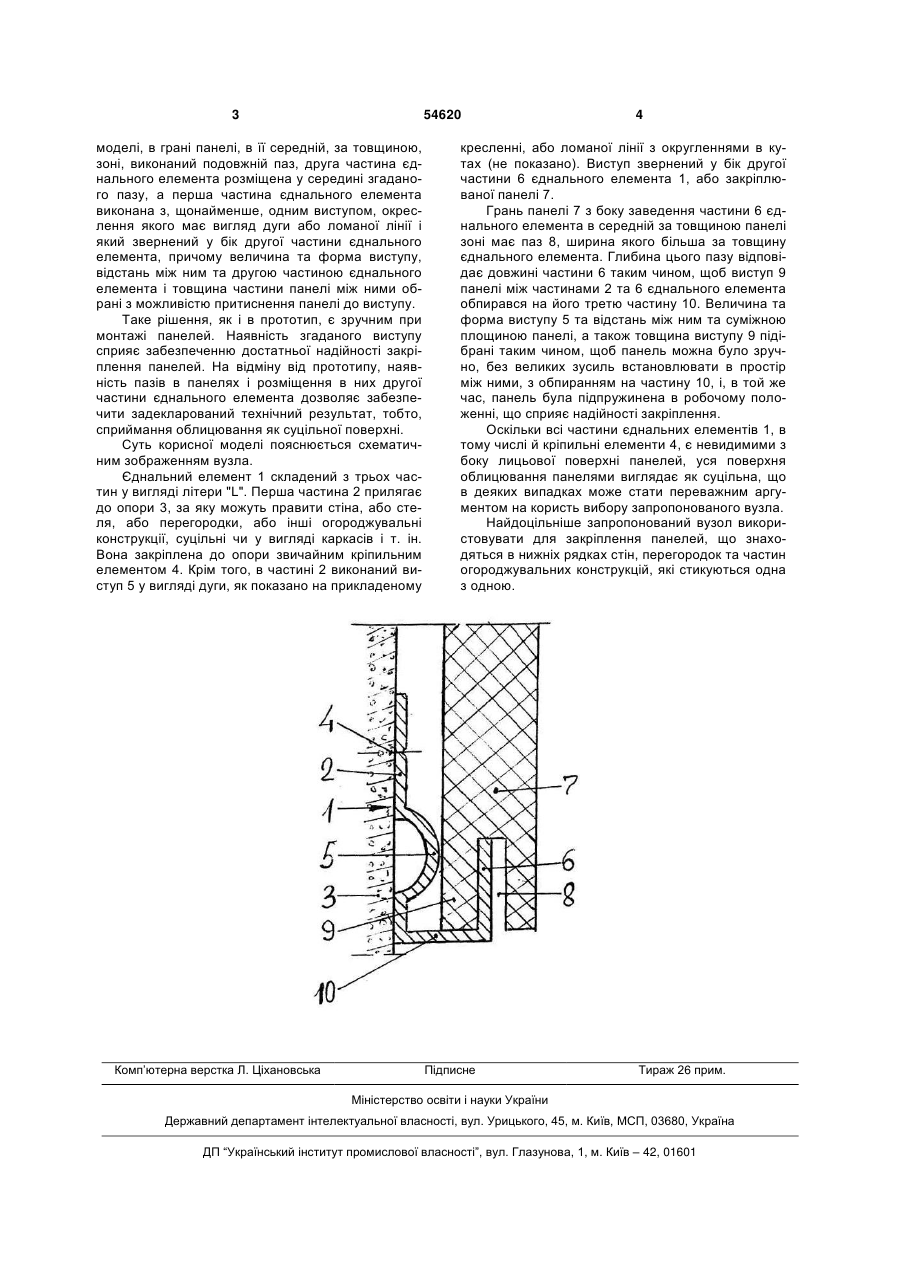

Вузол кріплення панелі до опори, що містить єднальний профільний елемент, який виконаний у вигляді літери "L" щонайменше з трьох частин, перша з яких, стійка "L", прилягає до опори і призначена для закріплення на неї кріпильним елементом, друга частина, по суті, паралельна першій, призначена для фіксації панелі в просторі між нею 3 54620 моделі, в грані панелі, в її середній, за товщиною, зоні, виконаний подовжній паз, друга частина єднального елемента розміщена у середині згаданого пазу, а перша частина єднального елемента виконана з, щонайменше, одним виступом, окреслення якого має вигляд дуги або ломаної лінії і який звернений у бік другої частини єднального елемента, причому величина та форма виступу, відстань між ним та другою частиною єднального елемента і товщина частини панелі між ними обрані з можливістю притиснення панелі до виступу. Таке рішення, як і в прототип, є зручним при монтажі панелей. Наявність згаданого виступу сприяє забезпеченню достатньої надійності закріплення панелей. На відміну від прототипу, наявність пазів в панелях і розміщення в них другої частини єднального елемента дозволяє забезпечити задекларований технічний результат, тобто, сприймання облицювання як суцільної поверхні. Суть корисної моделі пояснюється схематичним зображенням вузла. Єднальний елемент 1 складений з трьох частин у вигляді літери "L". Перша частина 2 прилягає до опори 3, за яку можуть правити стіна, або стеля, або перегородки, або інші огороджувальні конструкції, суцільні чи у вигляді каркасів і т. ін. Вона закріплена до опори звичайним кріпильним елементом 4. Крім того, в частині 2 виконаний виступ 5 у вигляді дуги, як показано на прикладеному Комп’ютерна верстка Л. Ціхановська 4 кресленні, або ломаної лінії з округленнями в кутах (не показано). Виступ звернений у бік другої частини 6 єднального елемента 1, або закріплюваної панелі 7. Грань панелі 7 з боку заведення частини 6 єднального елемента в середній за товщиною панелі зоні має паз 8, ширина якого більша за товщину єднального елемента. Глибина цього пазу відповідає довжині частини 6 таким чином, щоб виступ 9 панелі між частинами 2 та 6 єднального елемента обпирався на його третю частину 10. Величина та форма виступу 5 та відстань між ним та суміжною площиною панелі, а також товщина виступу 9 підібрані таким чином, щоб панель можна було зручно, без великих зусиль встановлювати в простір між ними, з обпиранням на частину 10, і, в той же час, панель була підпружинена в робочому положенні, що сприяє надійності закріплення. Оскільки всі частини єднальних елементів 1, в тому числі й кріпильні елементи 4, є невидимими з боку лицьової поверхні панелей, уся поверхня облицювання панелями виглядає як суцільна, що в деяких випадках може стати переважним аргументом на користь вибору запропонованого вузла. Найдоцільніше запропонований вузол використовувати для закріплення панелей, що знаходяться в нижніх рядках стін, перегородок та частин огороджувальних конструкцій, які стикуються одна з одною. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
