Вузлове з’єднання стінової панелі з металевим каркасом

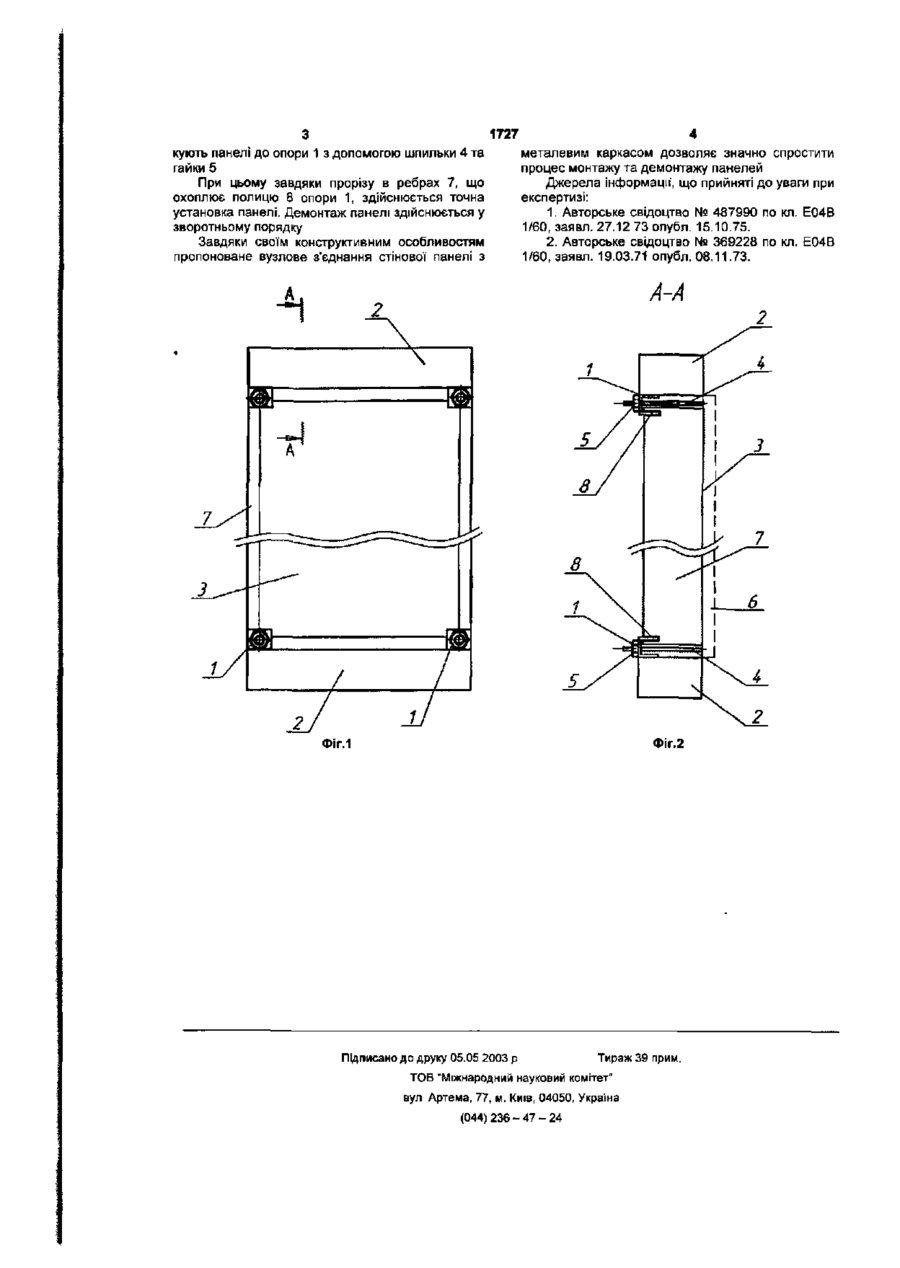

Вузлове з'єднання стінової панелі з металевим каркасом, що містить кріпильний елемент, яке відрізняється тим, що на каркасі розміщена опора у вигляді скоби таврового профілю, а ребра панелі оснащені прорізами, які охоплюють одну з полиць скоби. Корисна модель відноситься до будівництва, більш конкретно вона стосується конструкцій вузлових з'єднань стінової панелі з металевим каркасом і може бути використана для будівництва збірно-розбірних споруд комерційного або культурного призначення. Уже відоме з'єднання профільованих листів з металевим каркасом, яке містить Z-подібний елемент, що одним кінцем прикріплений болтом до листа, а другим обпирається на металевий каркас [1]. Недоліком такого з'єднання є його конструктивна складність. Найближчим за технічною суттю до запропонованого є вузлове з'єднання стінової панелі з металевим каркасом, що здійснюється з допомогою кріпильного елементу [2]. Недоліком такого вузлового з'єднання є складність монтажу і особливо демонтажу стінової панелі, необхідність якого виникає при заміні, фарбуванні і т І В основу корисної моделі покладена задача удосконалення вузлового з'єднання стінової панелі з металевим каркасом, в якому за рахунок розміщення на каркасі опори у вигляді скоби таврового профілю, забезпечується спрощення монтажу панелі, оснащеної по краю ребрами жорсткості. Поставлена задача, вирішується тим, що у відомому з'єднанні стінової панелі з металевим каркасом, що здійснюється з допомогою кріпильного елементу, згідно корисної моделі на каркасі розміщена опора у вигляді скоби таврового профілю, а ребра панелі оснащені прорізами, які охоплюють одну з полиць скоби. Суттєвими ознаками запропонованої корисної моделі спільними з ознаками відомого з'єднання стінової панелі з металевим каркасом, тобто такими, які не являють собою у загальному вигляді новини, є: - вузлове з'єднання; - стінова панель, - металевий каркас, - кріпильний елемент Новими суттєвими ознаками винаходу є - на каркасі розміщена опора у вигляді скоби таврового профілю, - ребра панелі оснащені прорізами, які охоплюють одну з полиць скоби. Суть корисної' моделі міститься в наступному Внаслідок розміщення на каркасі опори у вигляді скоби таврового профілю та наявності на ребрах панелі прорізів, які охоплюють одну з полиць скоби, значно спрощується монтаж та демонтаж стінової панелі Опис корисної моделі ілюструє креслення, на якому зображено: Фіг 1 - пропоноване вузлове з'єднання, Фіг 2 - переріз по А-А на Фіг.1 Вузлове з'єднання включає опору 1, розміщену на металевому каркасі 2 у верхній та нижній частині панелі 3 Кріплення панелі 3 до металевого каркасу 2 виконується з допомогою кріпильного елементу - шпильки 4 та гайки 5. Закріплення розміщених поряд панелей між собою та перекриття щілин між ними здійснюється шляхом установки наличників 6, притиснення яких до панелей здійснюється з допомогою шпильки 4 та гайки 5 Ребра 7 панелі 3 мають прорізи, які охоплюють полицю 8 опори 1, яка має тавровий профіль Монтаж стінової панелі 3 до металевого каркасу 2 здійснюється наступним чином Вертикально установлену панель 3 переміщують в горизонтальному напрямку, при цьому полиця 8 входить в прорізи в ребрах 7 панелі Щілину між сусідніми панелями перекривають наличниками 6 і притис 1 1727 кують панелі до опори 1 з допомогою шпильки 4 та гайки 5 При цьому завдяки прорізу в ребрах 7, що охоплює полицю 8 опори 1, здійснюється точна установка панелі. Демонтаж панелі здійснюється у зворотньому порядку Завдяки своїм конструктивним особливостям пропоноване вузлове з'єднання стінової панелі з металевим каркасом дозволяє значно спростити процес монтажу та демонтажу панелей Джерела інформації*, що прийняті до уваги при експертизі: 1. Авторське свідоцтво № 487990 по кл. Е04В 1/60, заявл. 27.12 73 опубл. 15.10.75. 2. Авторське свідоцтво № 369228 по кл. Е04В 1/60, заявл. 19.03.71 опубл. 08.11.73. \ Фіг.2 ФІГ.1 Підписано до друку 05.05 2003 р Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
