Гіпсова композиція, гіпсовий рідкий будівельний розчин, гіпсова затверділа композиція, будівельний матеріал на основі гіпсу, гіпсокартон і спосіб виробництва будівельного матеріалу на основі гіпсу

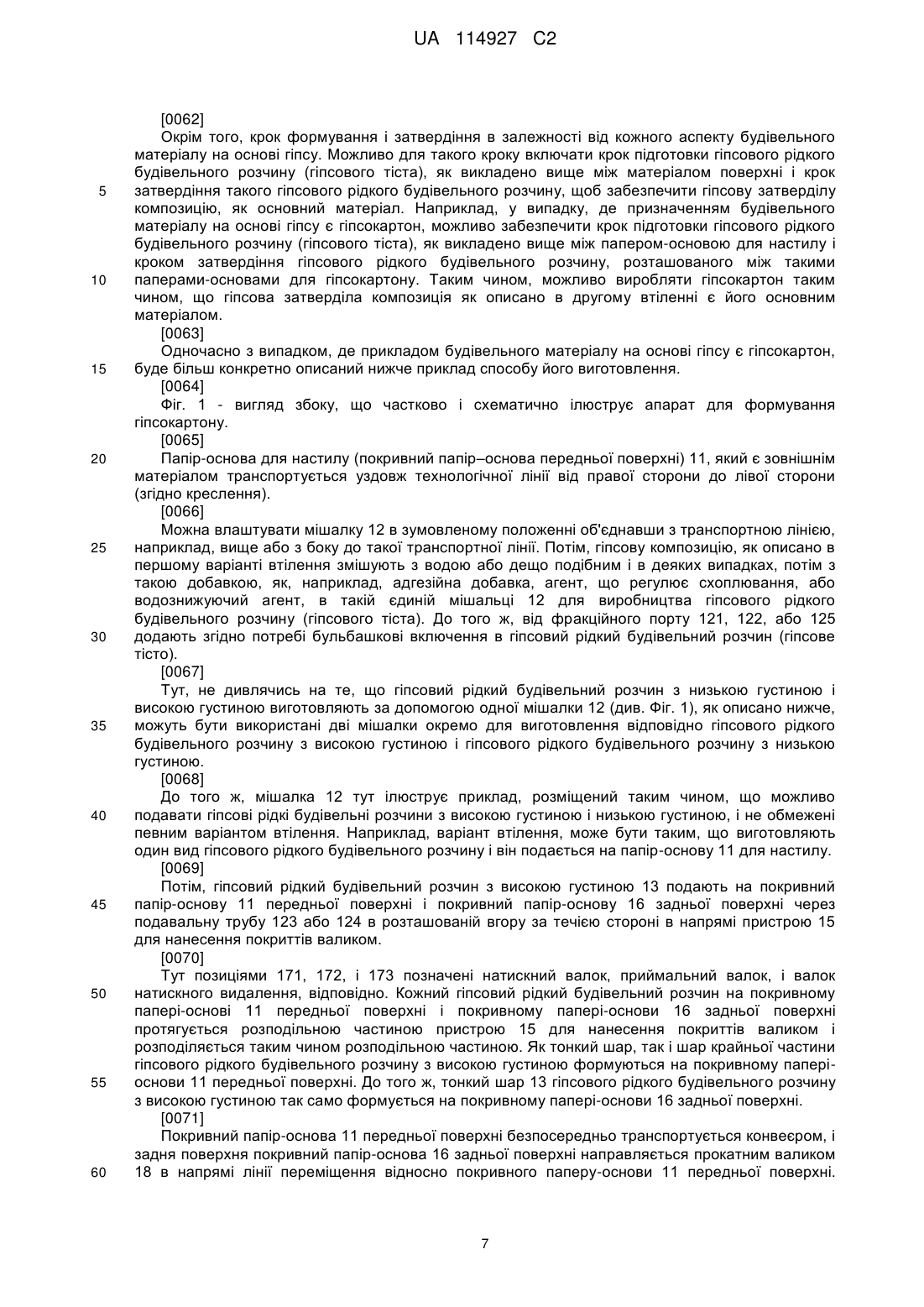

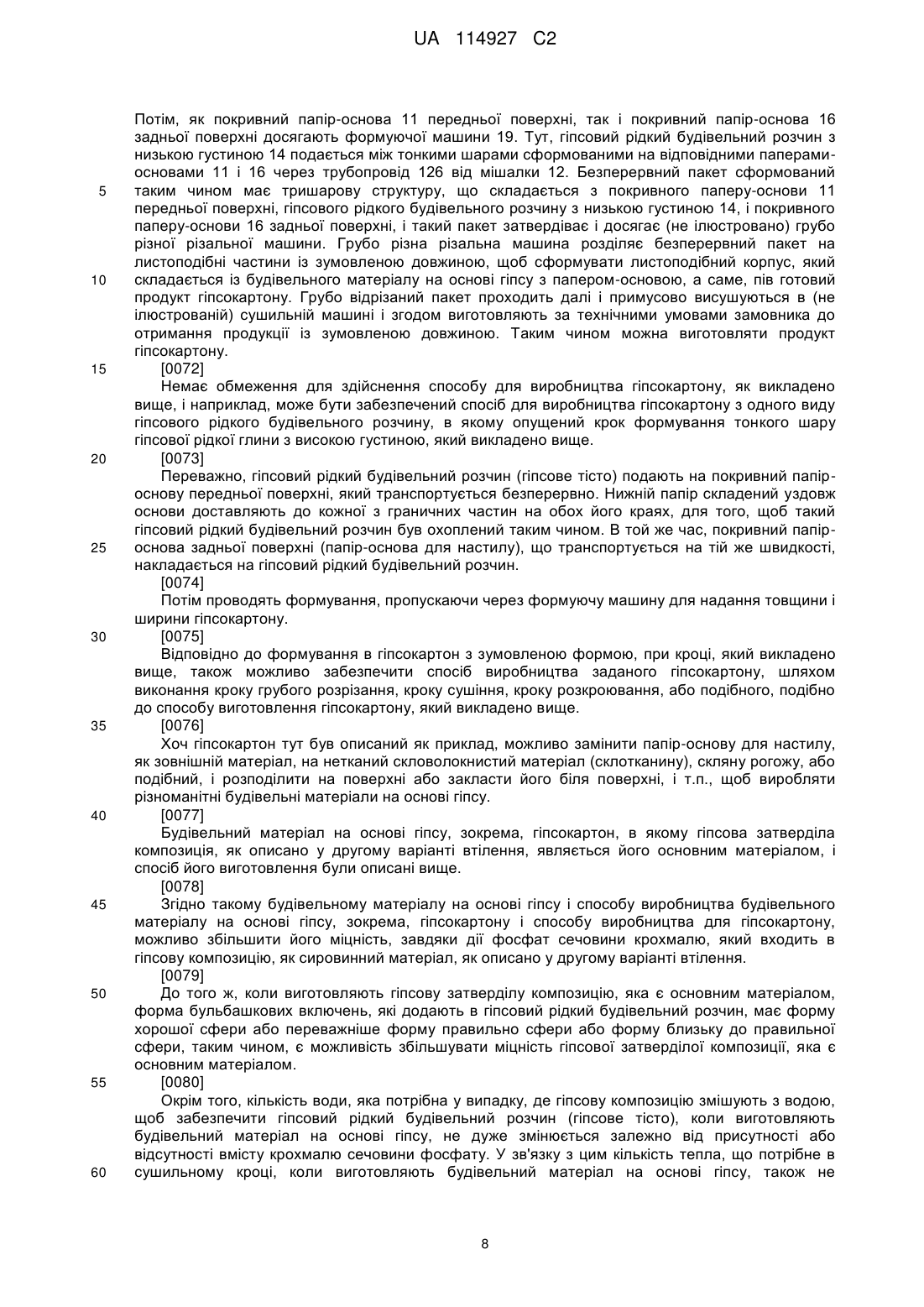

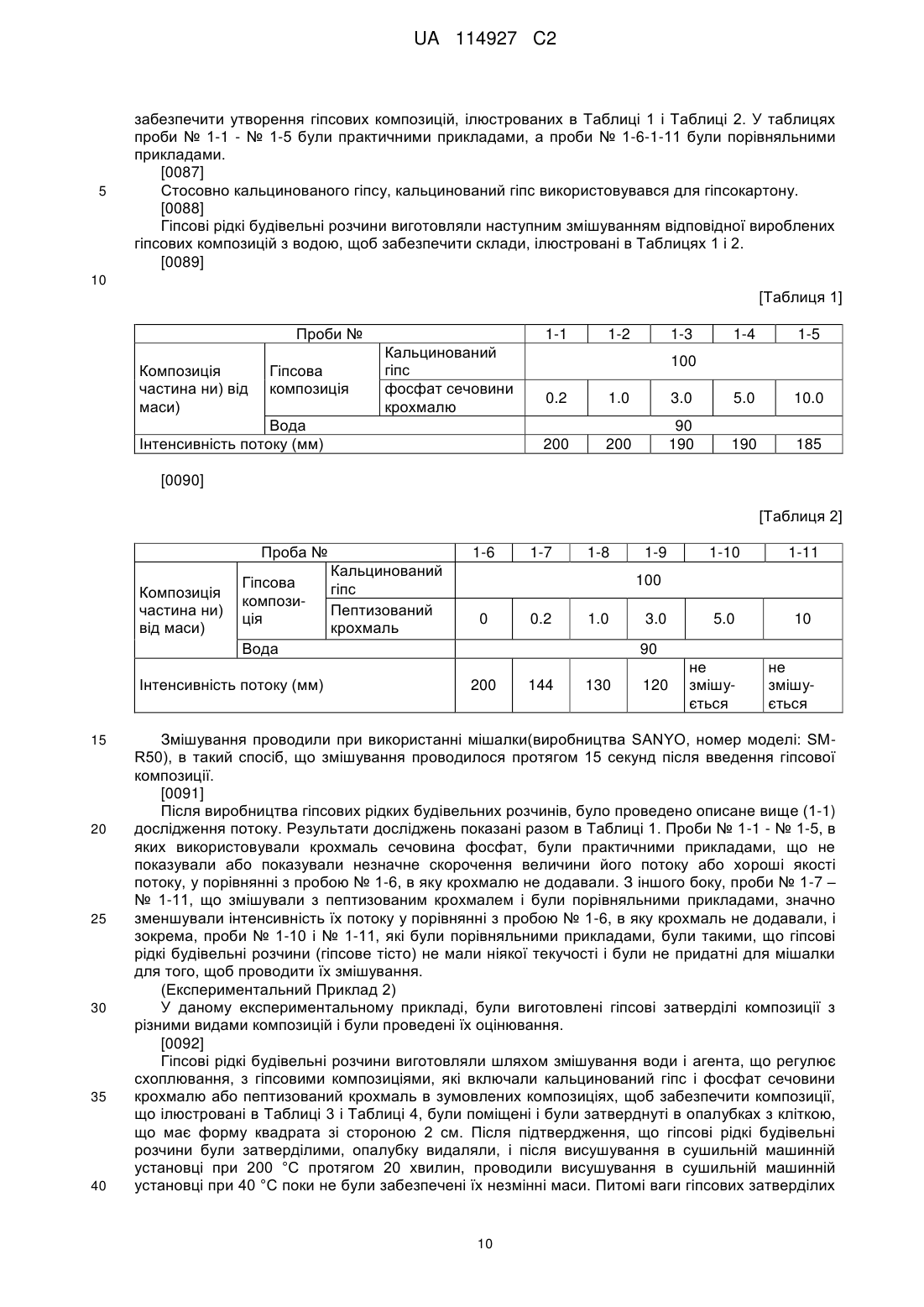

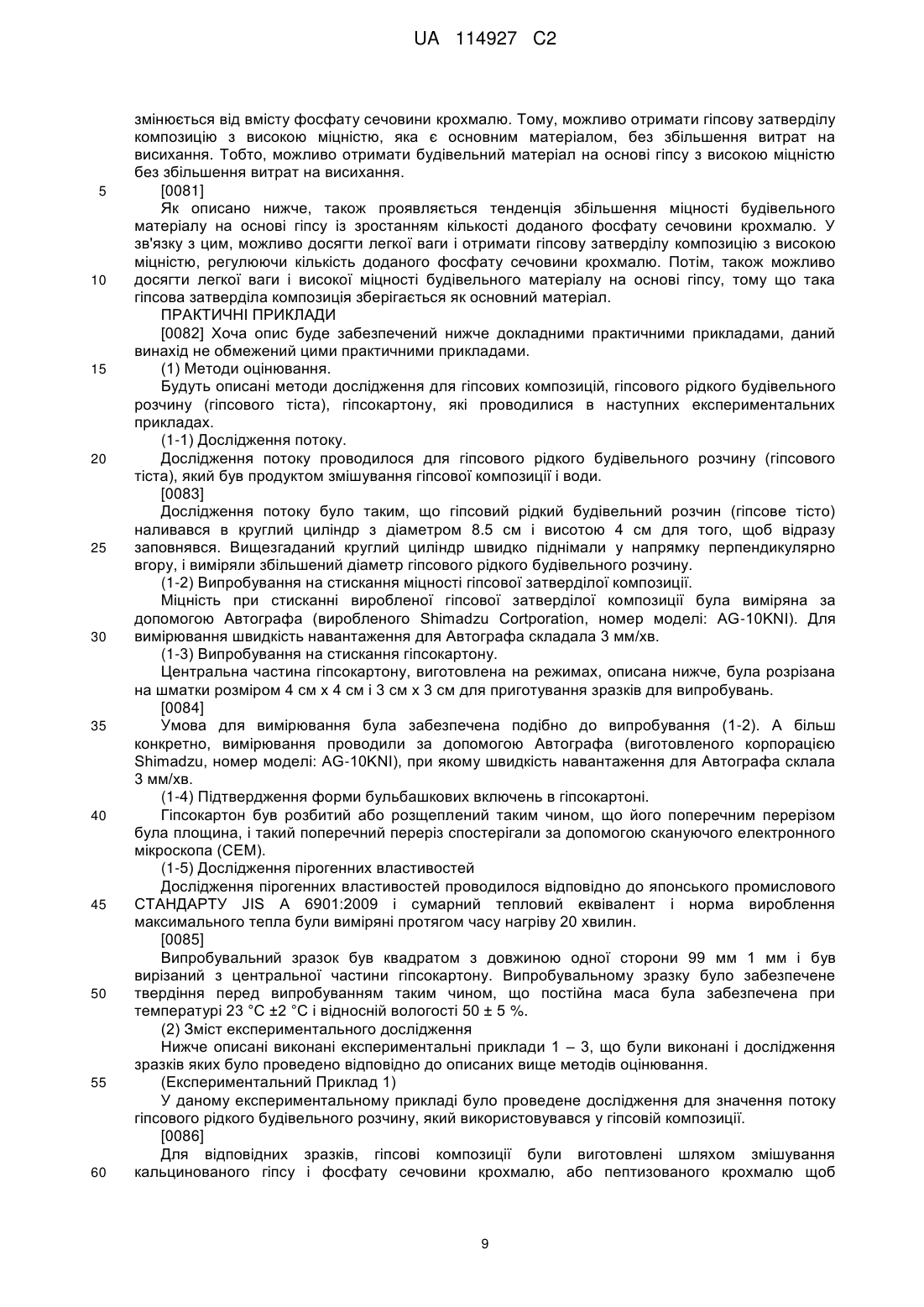

Реферат: Об'єктом винаходу є створення гіпсової композиції, що дозволяє отримати високої міцності гіпсові затверділі композиції без суттєвого збільшення доданої води, коли виробляють гіпсовий рідкий будівельний розчин; гіпсову затверділу композицію; будівельний матеріал на основі гіпсу, гіпсокартон, і спосіб виробництва будівельного матеріалу на основі гіпсу таким чином, щоб можна було отримати гіпсову затверділу композицію з високою міцністю без суттєвого збільшення кількість додаткової води, коли виготовляють гіпсовий рідкий будівельний розчин. Це досягається тим, що гіпсова композиція, гіпсовий рідкий будівельний розчин, гіпсова затверділа композиція, будівельний матеріал на основі гіпсу, гіпсокартон і спосіб виробництва будівельного матеріалу на основі гіпсу забезпечені таким чином, що мають у своєму складі кальцинований гіпс і фосфат сечовини крохмаль. UA 114927 C2 (12) UA 114927 C2 UA 114927 C2 5 10 15 20 25 30 35 40 45 50 55 60 ГАЛУЗЬ ТЕХНІКИ [0001] Даний винахід відноситься до гіпсової композиції, гіпсового рідкого будівельного розчину, гіпсової затверділого композиції, будівельного матеріалу на основі гіпсу, гіпсокартону, і способу виробництва будівельного матеріалу на базі гіпсу. РІВЕНЬ ТЕХНІКИ [0002] Зазвичай, будівельний матеріали на основі гіпсу, такі як гіпсокартон, посилена гіпсова плита, стандартна тверда гіпсова плита, скло-матова гіпсова плита, гіпсова плита з скловолокнистого нетканого матеріалу, або пазогребінчасті гіпсові плити, що мають відмінні характеристики вогнестійкості або пожежостійності, шумоізоляції, будівельні властивості, економічні властивості, тощо, у зв'язку з чим вони широко використовуються. [0003] Такий будівельний матеріал на основі гіпсу зазвичай виробляють додаванням води, і т.п., і змішуючи мішалкою гіпсову композицію, в якій кальцинований гіпс і різноманітні добавки змішують заздалегідь щоб забезпечити гіпсовий рідкий будівельний розчин (гіпсове тісто), і формують в наперед задану форму, згодом висушують, і розрізають такий гіпсовий рідкий будівельний розчин (гіпсове тісто) і папір-основу для настилу, скляну рогожу, нетканий скловолокнистий матеріал або дещо подібне. [0004] Будівельний матеріал на основі гіпсу є таким, що його легковагові властивості залежать від кількості гіпсу і кількості бульбашок або пустот у гіпсовому затвердлому тілі, яке переважно використовується як основний матеріал. Для цього, кількість гіпсу зменшують, тобто, збільшують кількість або пропорцію захоплених бульбашок або пустот, таким чином, що це може зменшити загальну питому вагу і досягти легкої ваги будівельного матеріалу на основі гіпсу. [0005] Проте, фізична міцність гіпсової затверділої композиції, яка формує будівельний матеріал на основі гіпсу, зменшується, якщо зменшується її питома вага. Тому, відносно гіпсокартону, в якому гіпсова затверділа композиція є основним матеріалом, а папір-основу для настилу використовують як матеріал поверхні; гіпсова плита, в якому гіпсова затверділа композиція складається з основного матеріалу і скляної рогожі, використовується як матеріал поверхні, або гіпсова плита, в якій гіпсова затверділа композиція складається з основного матеріалу і скловолокнистого нетканого матеріалу (склотканини) втисненого з фіксацією в його поверхню, міцність гіпсокартону або гіпсової плити також зменшена, оскільки зменшена питома вага гіпсової затверділої композиції, як основного матеріалу. [0006] Патентований Документ 1 описує, як приклад, гіпсову затверділу композицію з низькою питомою вагою, яка забезпечена збільшенням і усередненням діаметрів доданих бульбашок, щоб забезпечити хороші сферичні форми, коли бульбашкові включення додають до гіпсового рідкого будівельного розчину, в якому змішують гіпсову композицію і воду. [0007] Проте, міцність гіпсової затверділої композиції не може бути достатньо високою, навіть при способі, що розкритий в Патентному Документі 1. [0008] До того ж, було досліджено змішування крохмалю з метою покращення міцності гіпсової затверділої композиції. Зокрема, Патентний Документ 2 розкриває, як приклад, що міцність гіпсової затверділої композиції з низькою питомою вагою суттєво покращується при використанні пептизованого крохмалю. [0009] Проте, оскільки використовували пептизований крохмаль, будова бульбашок, доданих для виготовлення гіпсової затверділої композиції з низькою питомою вагою така, що бульбашки з великим діаметром і бульбашки з малим діаметром змішувались, і бульбашки з великим діаметром знаходяться в деформованому стані. Такий деформований стан бульбашок був відомий, як, наприклад, попереднє явище для часткового полегшення гіпсової затверділої композиції і паперу-основи для настилу на його поверхні, коли виготовлявся гіпсокартон, і в такому випадку, є проблема в тому, що викликається здуття на поверхні гіпсокартону. [0010] До того ж, оскільки змішували пептизований крохмаль, кількості води, що потрібна для змішування гіпсової композиції різко зростала, що є також проблемою, тому що зростали 1 UA 114927 C2 5 10 15 20 25 30 35 40 45 50 55 60 витрати на висушування гіпсової затверділої композиції. [0011] Окрім того, навіть якщо кількість доданого пептизованого крохмалю зростала, викликаний ефект покращення міцності переставав зростати, коли додавалась така кількість крохмалю або більша кількість, так, що є також проблема в тому, що не можливо в достатній мірі його використовувати, зокрема, для досягнення як легкої ваги, так і міцності. ДОКУМЕНТИ ПОПЕРЕДНЬОГО РІВНЯ ТЕХНІКИ ПАТЕНТНІ ДОКУМЕНТИ [0012] Патентний Документ 1: Японська викладена заявка на патент № Heisei 04-505601 офіційна газета Патентний Документ 2: Японська опублікована патентна заявка № 2008-543705 офіційна газета СУТЬ ВИНАХОДУ ЗАДАЧІ, ЯКІ ВИРІШУЄ ВИНАХІД [0013] Задачею даного винаходу є забезпечення гіпсової композиції, що дозволяє отримувати гіпсову затверділу композицію з високою міцністю без значного збільшення кількості додаткової води, коли готують гіпсовий рідкий будівельний розчин, при цьому беручи до уваги задачу звичайного технологічного прийому, який викладено вище. ШЛЯХИ ВИРІШЕННЯ ЗАДАЧІ [0014] Даний винахід забезпечує гіпсову композицію, яка включає кальцинований гіпс і фосфат сечовини крохмаль, для вирішення задачі, яка викладена вище. ТЕХНІЧНИЙ ЕФЕКТ ВИНАХОДУ [0015] Відповідно до даного винаходу, можливо приготувати гіпсову композицію таким чином, що можна отримати гіпсову затверділу композицію з високою міцністю без значного збільшення кількості додаткової води при приготуванні гіпсового рідкого будівельного розчину. КОРОТКИЙ ОПИС КРЕСЛЕНЬ [0016] Фіг. 1 - графік ілюстрації способу виробництва гіпсокартону в третьому варіанті здійснення згідно з даним винаходом. Фіг. 2 - взаємовідношення між кількістю додаткового крохмалю і межі міцності при стискання в Експериментальному Прикладі 2. Фіг. 3 – фотографія скануючого електронного мікроскопа (надалі СЕМ фотографія) гіпсової затверділої композиції в частині гіпсокартону з низькою питомою вагою (Зразок № 3-3) в Експериментальному Прикладі 3. Фіг. 4 – СЕМ фотографія гіпсової затверділої композиції в частині гіпсокартону с низькою питомою вагою (Зразок № 3-9) в Експериментальному Прикладі 3. ВАРІАНТИ ЗДІЙСНЕННЯ ВИНАХОДУ [0017] Хоч варіанти здійснення даного винаходу описані нижче, даний винахід не обмежений нижче описаними варіантами виконання даного винаходу, і можливо застосувати різноманітні модифікації і заміни до прикладів здійснення, описаних нижче без відходження від суті даного винаходу. [Перший варіант здійснення винаходу] В даному варіанті будуть описані гіпсова композиція і гіпсовий рідкий будівельний розчин (гіпсове тісто). [0018] Гіпсова композиція в даному варіанті здійснення винаходу включає кальцинований гіпс і фосфат сечовини крохмалю. [0019] До того ж, гіпсовий рідкий будівельний розчин(гіпсове тісто) в даному варіанті здійснення винаходу отримують змішуванням гіпсової композиції з водою, як викладено вище. [0020] Кальцинований гіпс, що також зветься, як напівводяний гіпс, і є неорганічною композицією, яка має гідравлічні характеристики. Для кальцинованого гіпсу, можна використовувати єдину одиницю продукції β типа напівгідрат гіпсу, який отримують при випалюванні в атмосфері, або α типа напівгідрату гіпсу, який отримують окисленням у воді одного або змішаного гіпсу 2 UA 114927 C2 5 10 15 20 25 30 35 40 45 50 55 60 природного гіпсу, побічного гіпсового продукту, десульфатованого гіпсу, і подібного, або їх композиція. Тут окислення у воді включає випадок окислення у пару. [0021] Співвідношення складових частин суміші фосфату сечовини крохмалю до кальцинованого гіпсу особливо не обмежене і їх можна вибрати незалежно від міцності або дещо подібного, це потрібно у випадку, коли гіпсова затвердла композиція забезпечується шляхом використання такої гіпсової композицію. [0022] Наприклад, бажано для гіпсової композиції включати фосфат сечовини крохмалю в пропорції, що дорівнює або більше 0.2 частин маси але менше ніж або рівно 10 частин маси на 100 частин маси кальцинованого гіпсу. Це, тому що може бути неможливо забезпечити достатню міцність, якщо пропорція фосфату сечовини крохмалю складає менше ніж 0.2 частин маси. До того ж, можливо забезпечити достатню міцність у випадку, коли пропорція фосфату сечовини крохмалю є менша ніж або дорівнює 10 частин маси, і відповідно, якщо фосфат сечовини крохмалю міститься в такій кількості, що пропорція його більша, ніж 10 частин маси, це може бути несприятливим випадком відносно його витрат. [0023] Крім того, переважніше для гіпсової композиції включати фосфат сечовини крохмалю у пропорції більше ніж, або рівно 0.2 частин маси і менше ніж або рівно 5 частин маси щодо 100 частин маси кальцинованого гіпсу. Це, тому що, наприклад, умова першого класу пірогенності, яка обумовлюється в японському промисловому СТАНДАРТІ, 6901, можливо, не буде задовільнена у випадку, коли гіпсокартон виготовляється з товщиною 12.5 мм, якщо пропорція фосфату сечовини крохмалю більша, ніж 5 частин маси. У випадку, де гіпсова композиція використовується як будівельний матеріал на основі гіпсу, вогнетривкість також як і міцність часто потрібні для його роботи, і бажано вибрати кількість для його добавки згідно потребі. [0024] Крім того, можливо додавати до гіпсової композиції додавати окрім кальцинованого гіпсу і фосфату сечовини крохмалю також різноманітності добавки, як наприклад адгезійну добавку, арматуру з волокон, легкі заповнювачі, вогнестійкі матеріали, регулятори схоплювання розчину, добавки, що скорочують водопотребу, і регулятори діаметру бульбашок. [0025] Крім того, можна приготувати гіпсовий рідкий будівельний розчин(гіпсове тісто), змішуючи гіпсову композицію, як описано в даному варіанті втілення з водою, як викладено вище. Кількість води, яку треба додати до гіпсової композиції, коли виготовляють гіпсовий рідкий будівельний розчин, практично не обмежений, і вона може бути вибрана залежно від необхідної текучості або щось подібного. До того ж, також можна додати крім того різноманітні такі добавки, як наприклад, адгезійні добавки або бульбашкові включення згідно потребі. [0026] Кількість води, яка потрібна для змішування гіпсової композиції з водою, і т.п., щоб отримати гіпсовий рідкий будівельний розчин (гіпсове тісто) не дуже змінюється залежно від присутності або відсутності в ньому фосфату сечовини крохмалю. Крім того, кількість тепла, необхідного для висихання, також не дуже змінюється залежно від присутності або відсутності фосфату сечовини крохмалю, і можна отримати гіпсову затверділу композицію з високою міцністю без збільшення витрат для висихання. [0027] У випадку, де гіпсову затверділу композицію виробляють при додаванні води, бульбашкових включень, і т.п., і змішують і затвердівають гіпсову композиція, як викладено вище, фосфат сечовини крохмалю, що входить до гіпсової композиції, має функцію збільшення міцності гіпсової затвердлої композиції. Тому, можна збільшити міцність гіпсової затвердлої композиції, отриманої при використанні такої гіпсової композиції. [0028] Окрім того, фосфат сечовини крохмалю, який входить в гіпсову композицію, має є функцію стабілізації форми бульбашок в гіпсовому рідкому будівельному розчині, коли гіпсову затверділу композицію виготовляють при додаванні бульбашкових включень до гіпсового рідкого будівельного розчину (гіпсового тіста). [0029] Для цього, бульбашки в гіпсовому рідкому будівельному розчині (гіпсовому тісті) перебувають в хорошій сферичній формі, необхідній для додавання бульбашкових включень з приблизно однаковими діаметрами і потім можна було зберігати форму бульбашкових включень в гіпсовій затверділій композиції, щоб вони малу форму правильної сфери для забезпечення 3 UA 114927 C2 5 10 15 20 25 30 35 40 45 50 55 60 приблизно однакового їх діаметра. [0030] Потім, у випадку, де форми бульбашкових включень в гіпсовій затверділій композиції мають форму правильної сфери і діаметри їх приблизно однакові, можна збільшити міцність гіпсової затверділої композиції додатково до ефекту легкої ваги. [0031] До того ж, міцність отриманої гіпсової затверділої композиції також проявляє тенденцію зростання із збільшенням кількості додаткового фосфату сечовини крохмалю. Для цього, можна регулюванням кількості доданого фосфату сечовини крохмалю досягти легкої ваги і мати високу міцність отриманої гіпсової затверділої композиції. [0032] Як викладено вище, згідно гіпсової композиції в даному варіанті втілення, є можливість забезпечити гіпсовий рідкий будівельний розчин (гіпсове тісто), який має задану текучість без суттєвого збільшення кількість додаткової води у порівнянні з гіпсовою композицією, яка не включає фосфат сечовини крохмалю. [0033] До того ж, у випадку, де гіпсову затверділу композицію виготовляють при використанні гіпсової композиції, описаної в даному варіанті втілення, є можливість збільшення міцності гіпсової затверділої композиції завдяки дії фосфату сечовини крохмалю в гіпсовій композиції. [0034] Окрім того, у випадку, де додають бульбашкові включення, коли виробляють гіпсову затверділу композицію, фосфат сечовини крохмалю в гіпсовому складі має функцію збереження форми доданих бульбашкових включень. У зв'язку з чим можна в значній мірі підтримувати форму або розмір бульбашкових включень, що містяться в гіпсовій затверділій композиції, і збільшувати міцність гіпсової затверділої композиції. [0035] Тому, згідно гіпсовій композиції в даному варіанті втілення, є можливість отримати таку гіпсову затверділу композицію, яка має як легку вагу, так і збільшену міцність. [Другий варіант втілення] У даному варіанті втіленні буде описана гіпсова затверділа композиція, що використовує гіпсову композицію, яка описана в першому варіанті втілення. [0036] Гіпсова затверділа композиція в даному варіанті втілення є гіпсова затверділа композиція, в якій гіпсову композицію, таку, як і описану в першому варіанті втілення, і воду змішують і згодом затвердівають. [0037] До того ж, гіпсова затверділа композиція може бути такою, що гіпсову композицію, яка описана в першому варіанті втілення, бульбашкові включення, і воду змішують і згодом затвердівають. [0038] При цьому, бульбашкові включення означають бульбашкові включення, які є високоякісні, щоб не погіршити якість будівельного матеріалу на основі гіпсу для будівництва. [0039] Коли додають бульбашкові включення, бульбашкові включення утворюється при попередньому додаванні пінотворного агента до води, і розмішуванні, поки з'єднається повітря. Потім можна змішати гіпсову композицію або воду і бульбашкові включення. Альтернативно, можна змішати гіпсову композицію і воду заздалегідь, щоб приготувати гіпсовий рідкий будівельний розчин (гіпсове тісто) і додавати бульбашкові включення до такого гіпсового розчину. Пінотворний агент, який використовується, коли формуються бульбашкові включення, особо не обмежений, і наприклад, можна дозволити використовувати алкіл сульфат натрію, алкіл бісульфат, алкіл бензол сульфат натрію, поліексоетиленовий алкіл сульфат, або подібний. [0040] При цьому, коли гіпсову композиція, що описана в першому варіанті втілення, воду, і в деяких випадках бульбашкові включення, змішують, щоб забезпечити гіпсовий рідкий будівельний розчин (гіпсове тісто), змішуюче співвідношення такої гіпсової композиції, води, і бульбашкових включень особливо не обмежене. Можна вибрати змішуюче співвідношення серед відповідних компонентів, які входять в гіпсовий рідкий будівельний розчин(гіпсове тісто), беручи до уваги питому вагу або міцність, що потрібна у випадку, готують гіпсову затверділу композицію, текучість, що потрібна для гіпсового рідкого розчину для виготовлення 4 UA 114927 C2 5 10 15 20 25 30 35 40 45 50 55 60 гіпсокартону, або подібного. [0041] Крім того, коли виготовляють гіпсовий рідкий будівельний розчин (гіпсове тісто), окрім гіпсового складу, води, і бульбашкових включень також можливо додавати різноманітні добавки, як наприклад адгезійну добавку, як зазначено також у першому варіанті втілення, що описаний вище. Їх можна додавати залежно від потрібних робочих характеристик гіпсового рідкого будівельного розчину (гіпсового розчину) або гіпсової затверділої композиції. [0042] Для адгезійної добавки можна запропонувати, наприклад, публічно відома речовини, як наприклад окислений крохмаль або POVAL (полівініловий спирт). [0043] Для інших добавок, можна запропонувати різноманітні водо-знижуючі добавки, агенти, що регулюють схоплювання, регулятори діаметру бульбашок, армувальні волокна, легкі заповнювачі, і т.п. [0044] У даному випадку, серед різноманітності добавок, можливо заздалегідь додати одне тверду добавку до гіпсової композиції, і також можливо заздалегідь додати рідину, яку додають до гіпсової композиції. 0045] Можливо сформувати в зумовленій формі і згодом затверднути гіпсовий рідкий будівельний розчин (гіпсове тісто), який таким чином отримують при змішуванні гіпсової композиції, води, і в деяких випадках також бульбашкові включення, для того щоб приготувати гіпсову затверділу композицію. [0046] Питома вага отриманої гіпсової затверділої композиції не обмежена, і її можна вибрати, наприклад, у випадку, коли готується будівельний матеріал на основі гіпсу або подібний. Проте, краще для питомої ваги гіпсової затверділої композиції, коли вона більше, ніж, або дорівнює 0.4 і менша ніж або дорівнює 0.65, у зв'язку з тим, що зменшується міцність гіпсової затверділої композиції, тому що таким чином зменшується питома вага гіпсової затверділої композиції. До того ж, у випадку, де питома вага гіпсової затверділої композиції більше, ніж або дорівнює 0.4 і менша ніж або дорівнює 0.55 особливо переважна, тому що можна досягти суттєво більш високий ефект даного винаходу, в тому плані, що досягається як легка вага, так і висока міцність. [0047] Що до питомої ваги гіпсової затверділої композиції, можливо забезпечити бажану питому вагу, регулюючі кількість додаткових бульбашкових включень або подібного, коли виготовляють гіпсовий рідкий будівельний розчин (гіпсове тісто). [0048] У випадку, де бульбашкові включення додають до гіпсової затверділої композиції, розмір бульбашкових включень, які входить до гіпсової затверділої композиції не обмежений. Проте, бажано, щоб середнє значення діаметрів бульбашок, включених до гіпсової затверділої композиції було більше, ніж або дорівнювало до 100 μм і менше ніж або дорівнювало 1000 μм. Це обумовлено тим, що, оскільки середнє значення діаметрів бульбашок, включених до гіпсової затверділої композиції знаходиться у межах, як викладено вище, міцність такої гіпсової затверділої композиції вище, ніж гіпсової затверділої композиції без додавання бульбашкових включень і ідентичної питомої ваги. [0049] До того ж, переважніше щоб середнє значення діаметрів бульбашок, включених до гіпсової затверділої композиції, було більше, ніж або дорівнювало 200 μм і менше ніж або дорівнювало до 800 μм, і окрім того, більш переважніше, щоб це значення було більше, ніж або дорівнювало до 200 μм і менше ніж або дорівнювало 600 μм. Це, тому що, коли середнє значення діаметрів бульбашок, як викладено вище знаходиться в межах, як викладено вище, є можливість також збільшити міцність гіпсової затверділої композиції. [0050] Відносно забезпечення діаметру бульбашкових включень, що входять до гіпсової затверділої композиції як бажаного розміру, можливо забезпечити способом відбору розміру бульбашкових включень машиною спінювання для спінювання піно утворюючого агента, способом управління розміром бульбашкових включень за допомогою коректора діаметра бульбашок, або подібного. [0051] 5 UA 114927 C2 5 10 15 20 25 30 35 40 45 50 55 60 До того ж, бажано, щоб форма бульбашкових включень в гіпсовій затверділій композиції мала форму правильної сфери. [0052] Це тому що, оскільки форма бульбашкових включень в гіпсовій затверділій композиції, що знаходиться у формі правильної сфери, дозволяє збільшити міцність гіпсової затверділої композиції. [0053] Окрім того, переважніше щоб форма бульбашкових включень введених до гіпсової затверділої композиції була правильною сферою або формою близько до правильної сфери. Це, тому що, у випадку, коли форма бульбашкових включень в гіпсовій затверділій композиції є правильною сферою або ця форма близька до правильної сфери, можливо таким чином додатково збільшити міцність гіпсової затверділої композиції. [0054] Як також описано і в першому варіанті втілення, фосфат сечовини крохмалю, який міститься в гіпсовому складі, має функцію збільшення міцності гіпсової затверділої композиції і функцію збереження форми доданих бульбашкових включень. [0055] У зв'язку з чим можливо щодо гіпсової затверділої композиції, яка описана в даному варіанті втілення, щоб гіпсова затверділа композиція мала високу міцність завдяки безпосередньої дії фосфату сечовини крохмалю, і у випадку, де як мінімум хороший сферичні бульбашкові включення, переважніше додають бульбашкові включення правильної сфери або форми близької до правильної сфери (приблизно правильної сфери), коли виготовляють гіпсовий рідкий будівельний розчин (гіпсове тісто), можливо також збільшити міцність гіпсової затверділої композиції завдяки дії форми бульбашкових включень в такій гіпсовій затверділій композиції. [0056] Потім, кількість води, яку додають, коли змішують гіпсову композицію і воду, щоб забезпечити гіпсовий рідкий будівельний розчин (гіпсове тісто), дуже не змінюється присутністю або відсутністю вмісту фосфату сечовини крохмалю. Для цього, кількість необхідного тепла для висихання також не дуже змінюється залежно від присутності або відсутності фосфату сечовини крохмалю, і можна отримати гіпсову затверділу композицію з високою міцністю без збільшення витрат для висихання.[0057] Окрім того, міцність гіпсової затверділої композиції також має тенденцію зростати із зростанням кількості доданого фосфат сечовини крохмалю. У зв'язку з цим можливо досягти легкої ваги і виготовити гіпсову затверділу композицію, яка має високу міцність, регулюванням кількості додаткового фосфат сечовини крохмалю. [Третій варіант втілення] У даному варіанті втілення буде описаний будівельний матеріал на основі гіпсу, в якому гіпсова затверділа композиція, як описано в другому втіленні, є його основним матеріалом. [0058] При цьому, будівельний матеріал на основі гіпсу особливо не обмежений, коли гіпсова затверділа композиція, як описано в другому варіанті втілення, є його основним матеріалом. У вигляді будівельного матеріалу на основі гіпсу можливо виготовляти, наприклад, листоподібний будівельний матеріал на основі гіпсу, плитоподібний будівельного матеріалу на основі гіпсу або подібний, як наприклад гіпсокартон, скло матова гіпсова плита, гіпсова плита з скловолокнистого нетканого матеріалу, або пазогребінчаста гіпсова плита. [0059] Можливо виготовляти будівельний матеріал на основі гіпсу, наприклад, способом виготовлення, який включає кожний з наступних кроків. [0060] Крок змішування гіпсової композиції, яка описана в першому варіанті втілення, і води, щоб виробляти гіпсовий рідкий будівельний розчин(гіпсове тісто). При цьому, також можливо згідно потребі додавати різноманітні добавки, як описано в другому варіанті втіленні. [0061] Потім, крок додавання бульбашкових включень до гіпсового рідкого будівельного розчину. Тут, також можливо не проводити даний крок у випадку, де бульбашкові включення не додають до гіпсового рідкого будівельного розчину. До того ж, навіть у випадку додавання бульбашкових включень, також можливо не проводити даний крок але змішувати бульбашкові включення разом у кроці змішування гіпсової композиції і води, як викладено вище. 6 UA 114927 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0062] Окрім того, крок формування і затвердіння в залежності від кожного аспекту будівельного матеріалу на основі гіпсу. Можливо для такого кроку включати крок підготовки гіпсового рідкого будівельного розчину (гіпсового тіста), як викладено вище між матеріалом поверхні і крок затвердіння такого гіпсового рідкого будівельного розчину, щоб забезпечити гіпсову затверділу композицію, як основний матеріал. Наприклад, у випадку, де призначенням будівельного матеріалу на основі гіпсу є гіпсокартон, можливо забезпечити крок підготовки гіпсового рідкого будівельного розчину (гіпсового тіста), як викладено вище між папером-основою для настилу і кроком затвердіння гіпсового рідкого будівельного розчину, розташованого між такими паперами-основами для гіпсокартону. Таким чином, можливо виробляти гіпсокартон таким чином, що гіпсова затверділа композиція як описано в другому втіленні є його основним матеріалом. [0063] Одночасно з випадком, де прикладом будівельного матеріалу на основі гіпсу є гіпсокартон, буде більш конкретно описаний нижче приклад способу його виготовлення. [0064] Фіг. 1 - вигляд збоку, що частково і схематично ілюструє апарат для формування гіпсокартону. [0065] Папір-основа для настилу (покривний папір–основа передньої поверхні) 11, який є зовнішнім матеріалом транспортується уздовж технологічної лінії від правої сторони до лівої сторони (згідно креслення). [0066] Можна влаштувати мішалку 12 в зумовленому положенні об'єднавши з транспортною лінією, наприклад, вище або з боку до такої транспортної лінії. Потім, гіпсову композицію, як описано в першому варіанті втілення змішують з водою або дещо подібним і в деяких випадках, потім з такою добавкою, як, наприклад, адгезійна добавка, агент, що регулює схоплювання, або водознижуючий агент, в такій єдиній мішальці 12 для виробництва гіпсового рідкого будівельного розчину (гіпсового тіста). До того ж, від фракційного порту 121, 122, або 125 додають згідно потребі бульбашкові включення в гіпсовий рідкий будівельний розчин (гіпсове тісто). [0067] Тут, не дивлячись на те, що гіпсовий рідкий будівельний розчин з низькою густиною і високою густиною виготовляють за допомогою одної мішалки 12 (див. Фіг. 1), як описано нижче, можуть бути використані дві мішалки окремо для виготовлення відповідно гіпсового рідкого будівельного розчину з високою густиною і гіпсового рідкого будівельного розчину з низькою густиною. [0068] До того ж, мішалка 12 тут ілюструє приклад, розміщений таким чином, що можливо подавати гіпсові рідкі будівельні розчини з високою густиною і низькою густиною, і не обмежені певним варіантом втілення. Наприклад, варіант втілення, може бути таким, що виготовляють один вид гіпсового рідкого будівельного розчину і він подається на папір-основу 11 для настилу. [0069] Потім, гіпсовий рідкий будівельний розчин з високою густиною 13 подають на покривний папір-основу 11 передньої поверхні і покривний папір-основу 16 задньої поверхні через подавальну трубу 123 або 124 в розташованій вгору за течією стороні в напрямі пристрою 15 для нанесення покриттів валиком. [0070] Тут позиціями 171, 172, і 173 позначені натискний валок, приймальний валок, і валок натискного видалення, відповідно. Кожний гіпсовий рідкий будівельний розчин на покривному папері-основі 11 передньої поверхні і покривному папері-основи 16 задньої поверхні протягується розподільною частиною пристрою 15 для нанесення покриттів валиком і розподіляється таким чином розподільною частиною. Як тонкий шар, так і шар крайньої частини гіпсового рідкого будівельного розчину з високою густиною формуються на покривному паперіоснови 11 передньої поверхні. До того ж, тонкий шар 13 гіпсового рідкого будівельного розчину з високою густиною так само формується на покривному папері-основи 16 задньої поверхні. [0071] Покривний папір-основа 11 передньої поверхні безпосередньо транспортується конвеєром, і задня поверхня покривний папір-основа 16 задньої поверхні направляється прокатним валиком 18 в напрямі лінії переміщення відносно покривного паперу-основи 11 передньої поверхні. 7 UA 114927 C2 5 10 15 20 25 30 35 40 45 50 55 60 Потім, як покривний папір-основа 11 передньої поверхні, так і покривний папір-основа 16 задньої поверхні досягають формуючої машини 19. Тут, гіпсовий рідкий будівельний розчин з низькою густиною 14 подається між тонкими шарами сформованими на відповідними паперамиосновами 11 і 16 через трубопровід 126 від мішалки 12. Безперервний пакет сформований таким чином має тришарову структуру, що складається з покривного паперу-основи 11 передньої поверхні, гіпсового рідкого будівельного розчину з низькою густиною 14, і покривного паперу-основи 16 задньої поверхні, і такий пакет затвердіває і досягає (не ілюстровано) грубо різної різальної машини. Грубо різна різальна машина розділяє безперервний пакет на листоподібні частини із зумовленою довжиною, щоб сформувати листоподібний корпус, який складається із будівельного матеріалу на основі гіпсу з папером-основою, а саме, пів готовий продукт гіпсокартону. Грубо відрізаний пакет проходить далі і примусово висушуються в (не ілюстрованій) сушильній машині і згодом виготовляють за технічними умовами замовника до отримання продукції із зумовленою довжиною. Таким чином можна виготовляти продукт гіпсокaртону. [0072] Немає обмеження для здійснення способу для виробництва гіпсокартону, як викладено вище, і наприклад, може бути забезпечений спосіб для виробництва гіпсокартону з одного виду гіпсового рідкого будівельного розчину, в якому опущений крок формування тонкого шару гіпсової рідкої глини з високою густиною, який викладено вище. [0073] Переважно, гіпсовий рідкий будівельний розчин (гіпсове тісто) подають на покривний папіроснову передньої поверхні, який транспортується безперервно. Нижній папір складений уздовж основи доставляють до кожної з граничних частин на обох його краях, для того, щоб такий гіпсовий рідкий будівельний розчин був охоплений таким чином. В той же час, покривний папіроснова задньої поверхні (папір-основа для настилу), що транспортується на тій же швидкості, накладається на гіпсовий рідкий будівельний розчин. [0074] Потім проводять формування, пропускаючи через формуючу машину для надання товщини і ширини гіпсокартону. [0075] Відповідно до формування в гіпсокартон з зумовленою формою, при кроці, який викладено вище, також можливо забезпечити спосіб виробництва заданого гіпсокартону, шляхом виконання кроку грубого розрізання, кроку сушіння, кроку розкроювання, або подібного, подібно до способу виготовлення гіпсокартону, який викладено вище. [0076] Хоч гіпсокартон тут був описаний як приклад, можливо замінити папір-основу для настилу, як зовнішній матеріал, на нетканий скловолокнистий матеріал (склотканину), скляну рогожу, або подібний, і розподілити на поверхні або закласти його біля поверхні, і т.п., щоб виробляти різноманітні будівельні матеріали на основі гіпсу. [0077] Будівельний матеріал на основі гіпсу, зокрема, гіпсокартон, в якому гіпсова затверділа композиція, як описано у другому варіанті втілення, являється його основним матеріалом, і спосіб його виготовлення були описані вище. [0078] Згідно такому будівельному матеріалу на основі гіпсу і способу виробництва будівельного матеріалу на основі гіпсу, зокрема, гіпсокартону і способу виробництва для гіпсокартону, можливо збільшити його міцність, завдяки дії фосфат сечовини крохмалю, який входить в гіпсову композицію, як сировинний матеріал, як описано у другому варіанті втілення. [0079] До того ж, коли виготовляють гіпсову затверділу композицію, яка є основним матеріалом, форма бульбашкових включень, які додають в гіпсовий рідкий будівельний розчин, має форму хорошої сфери або переважніше форму правильно сфери або форму близьку до правильної сфери, таким чином, є можливість збільшувати міцність гіпсової затверділої композиції, яка є основним матеріалом. [0080] Окрім того, кількість води, яка потрібна у випадку, де гіпсову композицію змішують з водою, щоб забезпечити гіпсовий рідкий будівельний розчин (гіпсове тісто), коли виготовляють будівельний матеріал на основі гіпсу, не дуже змінюється залежно від присутності або відсутності вмісту крохмалю сечовини фосфату. У зв'язку з цим кількість тепла, що потрібне в сушильному кроці, коли виготовляють будівельний матеріал на основі гіпсу, також не 8 UA 114927 C2 5 10 15 20 25 30 35 40 45 50 55 60 змінюється від вмісту фосфату сечовини крохмалю. Тому, можливо отримати гіпсову затверділу композицію з високою міцністю, яка є основним матеріалом, без збільшення витрат на висихання. Тобто, можливо отримати будівельний матеріал на основі гіпсу з високою міцністю без збільшення витрат на висихання. [0081] Як описано нижче, також проявляється тенденція збільшення міцності будівельного матеріалу на основі гіпсу із зростанням кількості доданого фосфату сечовини крохмалю. У зв'язку з цим, можливо досягти легкої ваги і отримати гіпсову затверділу композицію з високою міцністю, регулюючи кількість доданого фосфату сечовини крохмалю. Потім, також можливо досягти легкої ваги і високої міцності будівельного матеріалу на основі гіпсу, тому що така гіпсова затверділа композиція зберігається як основний матеріал. ПРАКТИЧНІ ПРИКЛАДИ [0082] Хоча опис буде забезпечений нижче докладними практичними прикладами, даний винахід не обмежений цими практичними прикладами. (1) Методи оцінювання. Будуть описані методи дослідження для гіпсових композицій, гіпсового рідкого будівельного розчину (гіпсового тіста), гіпсокартону, які проводилися в наступних експериментальних прикладах. (1-1) Дослідження потоку. Дослідження потоку проводилося для гіпсового рідкого будівельного розчину (гіпсового тіста), який був продуктом змішування гіпсової композиції і води. [0083] Дослідження потоку було таким, що гіпсовий рідкий будівельний розчин (гіпсове тісто) наливався в круглий циліндр з діаметром 8.5 см і висотою 4 см для того, щоб відразу заповнявся. Вищезгаданий круглий циліндр швидко піднімали у напрямку перпендикулярно вгору, і виміряли збільшений діаметр гіпсового рідкого будівельного розчину. (1-2) Випробування на стискання міцності гіпсової затверділої композиції. Міцність при стисканні виробленої гіпсової затверділої композиції була виміряна за допомогою Автографа (виробленого Shimadzu Соrtporation, номер моделі: AG-10KNI). Для вимірювання швидкість навантаження для Автографа складала 3 мм/хв. (1-3) Випробування на стискання гіпсокартону. Центральна частина гіпсокартону, виготовлена на режимах, описана нижче, була розрізана на шматки розміром 4 см х 4 см і 3 см х 3 см для приготування зразків для випробувань. [0084] Умова для вимірювання була забезпечена подібно до випробування (1-2). А більш конкретно, вимірювання проводили за допомогою Автографа (виготовленого корпорацією Shimadzu, номер моделі: AG-10KNI), при якому швидкість навантаження для Автографа склала 3 мм/хв. (1-4) Підтвердження форми бульбашкових включень в гіпсокартоні. Гіпсокартон був розбитий або розщеплений таким чином, що його поперечним перерізом була площина, і такий поперечний переріз спостерігали за допомогою скануючого електронного мікроскопа (СЕМ). (1-5) Дослідження пірогенних властивостей Дослідження пірогенних властивостей проводилося відповідно до японського промислового СТАНДАРТУ JIS A 6901:2009 і сумарний тепловий еквівалент і норма вироблення максимального тепла були виміряні протягом часу нагріву 20 хвилин. [0085] Випробувальний зразок був квадратом з довжиною одної сторони 99 мм 1 мм і був вирізаний з центральної частини гіпсокартону. Випробувальному зразку було забезпечене твердіння перед випробуванням таким чином, що постійна маса була забезпечена при температурі 23 °С ±2 °С і відноснійвологості 50 ± 5 %. (2) Зміст експериментального дослідження Нижче описані виконані експериментальні приклади 1 – 3, що були виконані і дослідження зразків яких було проведено відповідно до описаних вище методів оцінювання. (Експериментальний Приклад 1) У даному експериментальному прикладі було проведене дослідження для значення потоку гіпсового рідкого будівельного розчину, який використовувався у гіпсовій композиції. [0086] Для відповідних зразків, гіпсові композиції були виготовлені шляхом змішування кальцинованого гіпсу і фосфату сечовини крохмалю, або пептизованого крохмалю щоб 9 UA 114927 C2 5 забезпечити утворення гіпсових композицій, ілюстрованих в Таблиці 1 і Таблиці 2. У таблицях проби № 1-1 - № 1-5 були практичними прикладами, а проби № 1-6-1-11 були порівняльними прикладами. [0087] Стосовно кальцинованого гіпсу, кальцинований гіпс використовувався для гіпсокартону. [0088] Гіпсові рідкі будівельні розчини виготовляли наступним змішуванням відповідної вироблених гіпсових композицій з водою, щоб забезпечити склади, ілюстровані в Таблицях 1 і 2. [0089] 10 [Таблиця 1] Проби № Композиція частина ни) від маси) Гіпсова композиція 1-1 Кальцинований гіпс фосфат сечовини крохмалю 1-2 1-3 1-4 1-5 100 1.0 3.0 5.0 10.0 200 Вода Iнтенсивність потоку (мм) 0.2 200 90 190 190 185 [0090] [Таблиця 2] Проба № Композиція частина ни) від маси) Гіпсова композиція 1-6 Кальцинований гіпс Пептизований крохмаль 1-7 1-8 15 20 25 30 35 40 1-10 1-11 5.0 10 не змішується не змішується 100 0 0.2 1.0 Вода Iнтенсивність потоку (мм) 1-9 3.0 90 200 144 130 120 Змішування проводили при використанні мішалки(виробництва SANYO, номер моделі: SMR50), в такий спосіб, що змішування проводилося протягом 15 секунд після введення гіпсової композиції. [0091] Після виробництва гіпсових рідких будівельних розчинів, було проведено описане вище (1-1) дослідження потоку. Результати досліджень показані разом в Таблиці 1. Проби № 1-1 - № 1-5, в яких використовували крохмаль сечовина фосфат, були практичними прикладами, що не показували або показували незначне скорочення величини його потоку або хороші якості потоку, у порівнянні з пробою № 1-6, в яку крохмалю не додавали. З іншого боку, проби № 1-7 – № 1-11, що змішували з пептизованим крохмалем і були порівняльними прикладами, значно зменшували інтенсивність їх потоку у порівнянні з пробою № 1-6, в яку крохмаль не додавали, і зокрема, проби № 1-10 і № 1-11, які були порівняльними прикладами, були такими, що гіпсові рідкі будівельні розчини (гіпсове тісто) не мали ніякої текучості і були не придатні для мішалки для того, щоб проводити їх змішування. (Експериментальний Приклад 2) У даному експериментальному прикладі, були виготовлені гіпсові затверділі композиції з різними видами композицій і були проведені їх оцінювання. [0092] Гіпсові рідкі будівельні розчини виготовляли шляхом змішування води і агента, що регулює схоплювання, з гіпсовими композиціями, які включали кальцинований гіпс і фосфат сечовини крохмалю або пептизований крохмаль в зумовлених композиціях, щоб забезпечити композиції, що ілюстровані в Таблиці 3 і Таблиці 4, були поміщені і були затверднуті в опалубках з кліткою, що має форму квадрата зі стороною 2 см. Після підтвердження, що гіпсові рідкі будівельні розчини були затверділими, опалубку видаляли, і після висушування в сушильній машинній установці при 200 °С протягом 20 хвилин, проводили висушування в сушильній машинній установці при 40 °С поки не були забезпечені їх незмінні маси. Питомі ваги гіпсових затверділих 10 UA 114927 C2 5 10 15 20 25 композицій складали приблизно 0.5. [0093] У Таблицях 3 і 4, проби № 2-1 – № 2-5 були практичними прикладами, а проби № 2-6 - № 211 були порівняльними прикладами. [0094] Потім проводили дослідження міцності на стискання, що ілюстровано в (1-2), описаному вище, для відповідних отриманих проб. Результати проілюстровані в Таблицях 3 і 4. [0095] Для проб № 2-1 – № 2-5, які використовували фосфат сечовини крохмалю, можна підтвердити, що міцність при стисканні також покращувалась пропорційно до кількості його добавки. З іншого боку, для проби № 2-7 - № 2-11, в яких використовували пептизований крохмаль, покращення міцності не було виявлено відносно до випадку змішування фосфат сечовини крохмалю, і така відмінність була істотна, оскільки кількість його добавки була збільшена. [0096] Тут, фіг. 2 ілюструє співвідношення між кількістю додаткового крохмалю і міцністю при стисканні для описаних вище проб № 2-1 – № 2-5 і проб № 2-7 - № 2-11. Виходячи з цього, можна знайти, що міцність при стисканні випробувального зразка, який використовував фосфат сечовини крохмалю, зростала залежно від кількості його добавки не викликаючи її стабілізацію в межах даного експерименту, тоді як покращення міцності при стисканні експериментального дослідження, що використовувало пептизований крохмаль мав тенденцію до стабілізації при досягненні межі найбільшої кількості добавки (яка була більше ніж, або дорівнювала 5 % щодо кальциновано гіпсу). Тобто, це означає, що можна додавати фосфат сечовини крохмалю згідно потрібній міцності при стисканні. [0097] [Таблиця 3] Проба № Кальцинований гіпс Композиція Фосфат сечовини крохмалю (частина (ни) від Агент, що регулює схоплювання маси) Вода Міцність при стисканні (N) 2-1 2-2 100 1.0 2 199 1163 0.2 1060 2-3 3.0 1358 (Продовження Таблиці 3) 30 Проба № Кальцинований гіпс Фосфат сечовини крохмалю Композиція (частина (ни) від маси) Агент, що регулює схоплювання Вода Міцність при стисканні (N) [0098] 2-4 2-5 100 5.0 10 2 199 1587 2114 [Таблиця 4] Проба № Кальцинований гіпс Композиція Пептизований крохмаль (частина (ни) від Агент, що регулює схоплювання маси) Вода Міцність при стисканні (N) 11 2-6 0 691 2-7 100 0.2 2 199 931 2-8 1.0 1071 UA 114927 C2 (продовження Таблиці 4) Проба № Кальцинований гіпс Композиція Пептизований крохмаль (частина (ни) від Агент, що регулює схоплювання маси) Вода Міцність при стисканні (N) 5 10 15 20 25 30 35 40 45 50 2-9 3.0 1303 2-10 100 5.0 2 199 1347 2-11 10 1599 (Експериментальний Приклад 3) У даному експериментальному прикладі були вироблені і досліджені гіпсокартони, які використовували гіпсові затверділі композиції з різними видами композицій, як їх основних матеріалів. [0099] Гіпсокартони були вироблені відповідно до наступних процедур при використанні гіпсових рідких будівельних розчинів, які були виготовлені шляхом змішування води, агента, що регулює схоплювання, водо-знижуючого агента, і адгезійної добавки до гіпсових композицій, що включали кальцинований гіпс або Фосфат сечовини крохмалю або пептизований крохмаль в зумовлених композиція, що показані в Таблиці 5 і Таблиці 6. У Таблицях 5 і 6, проби № 3-1 - № 3-5 були практичними прикладами, а проби № 3-6 - № 3-11 були порівняльними прикладами. [0100] Процес виготовлення гіпсокартону буде описаний з використанням фіг. 1. [0101] Папір-основу 11 для настилу (покривного паперу-основи передньої поверхні) безперервно транспортували уздовж технологічної лінії від правої сторони до сторони лівої сторони на фіг. 1. [0102] Мішалка 12 була влаштована над або з боку до конвеєрної лінії, як ілюстровано на фіг. 1, і в такій одній мішальці 12, гіпсові композиції описані вище змішували з добавками такими, як наприклад вода, адгезійна добавка, і агент, що регулює схоплювання, для того щоб забезпечити композиції, що показані в Таблицях 5 і 6 і таким чином виготовляти гіпсові рідкі будівельні розчини (гіпсові тіста). В той же час, в гіпсові рідкі будівельні розчини (гіпсові тіста) з низькою густиною додавали бульбашкові включення до гіпсових рідких будівельних розчинів (гіпсових тіст)від фракційного порту 125, щоб забезпечити бажану питому вагу. [0103] Отримані в мішальці 12 гіпсові рідкі будівельні розчини з високою густиною 13 подавались на покривний папір-основу 11 передньої поверхні і папір-основу 16 задньої поверхні через фракційні порти 121 і 122 і через подавальні труби 123 і 124, що розташовані на верхній стороні за течією в напрямі руху валкового пристрою 15 для нанесення покриттів. [0104] Кожний з гіпсових рідких будівельних розчинів подавався розподільною частиною валкового пристрою 15 для нанесення покриттів на покривний папір-основу 11 передньої поверхні і покривний папір-основу 16 задньої поверхні і розподілявся розподільною частиною. Як тонкі шари, так і краї граничних частин гіпсових рідких будівельних розчинів з високою густиною 13 формували на покривному папері-основі 11 передньої поверхні. До того ж, тонкі шари гіпсових рідких будівельних розчинів з високою густиною 13 були так само сформовані на покривному папері-основи 16 задньої поверхні. [0105] Покривний папір-основа 11 передньої поверхні транспортували безпосередньо, а покривний папір-основа 16 задньої поверхні повертали до напряму транспортування покривного паперуоснови 11 передньої поверхні за допомогою повертаючого валика 18. [0106] Потім, як покривний папір-основа 11 передньої поверхні, так і покривний папір-основа 16 задньої поверхні досягали формуючої машини 19. Тут, бульбашкові включення були додані від фракційного порту 125 з мішалки 12 і гіпсові рідкі будівельні розчини з низькою густиною 14 подавались між тонкими шарами, сформованими на відповідних паперах-основах 11 і 16 через трубопровід 126. Були сформовані безперервні стеки, що мають тришарову структуру, сформовану з захисного паперу-основи 11 передньої поверхні, гіпсового рідкого будівельного розчину з низькою густиною 14, і захисного паперу-основи 16 задньої поверхні, і такі стеки затвердівали і подавались до (не ілюстрованої) грубо різального ріжучого інструменту. 12 UA 114927 C2 5 10 15 20 25 30 35 40 45 50 55 60 Труборізальний ріжучий інструмент розрізав безперервні стеки на листоподібні тіла із зумовленою довжиною таким чином, що були вироблені листоподібні тіла, що утворені основним матеріалом на основі гіпсу, покритого паперами-основами, а саме напівфабрикат гіпсокартону. [0107] Широко порізані стеки потім пропускали через і примусово висушували в (не ілюстрованій) сушильній машині і згодом були спеціалізовані в продукції із зумовленою довжиною. Таким чином, гіпсокартони були виготовлені. [0108] Гіпсокартони, які виготовлялись у виробничому процесі, що описаний вище, були сформовані таким чином, що їх товщина складала 12.5 мм. [0109] 2 До того ж, як папери-основи для настилу використовували папір-основу зі щільністю 200 г/м для кожного покривного паперу-основи передньої поверхні і покривного паперу-основи задньої поверхні. Гіпсові рідкі будівельні розчини, які були сировинними матеріалами гіпсокартонів, були такими, що складали 70 % води для приготування розчину, 0.5 % адгезійної добавки, 1 % агента, що регулює схоплювання, 0.3 % водо-знижуючого агента, і зумовленої кількості Фосфату сечовини крохмалю або пептизованого крохмалю, були змішані і перемішані зі 100 частинами за масою кальцинованого гіпсу, як ілюстровано в Таблицях 5 і 6. Для гіпсових рідких будівельних розчинів з низькою густиною потім додавали бульбашкові включення таким чином, що питома вага їх складала 0.5. [0110] Потім, виготовляли дослідні зразки шляхом використання шматків гіпсокартону, які були вирізані з центральних частин виготовлених гіпсокартонів в зумовленому розмірі, і проводили відповідні випробування описані в (1-3) - (1-5). Тут, щодо (1-4) підтвердження форми бульбашкових включень в гіпсокартоні, підтвердження проводилося для випробувальних зразків проб № 3-3 і № 3-9 в які було додано Фосфат сечовини крохмалю або пептизований крохмаль. Крім того, щодо (1-5)пірогенного дослідження, дослідження проводилося для випробувальних зразків проб № 3-1 - № 3-5, в які було додано пептизований крохмаль. [0111] Результати досліджень показані в Таблицях 5 і 6. Міцність при стискання зразків проб № 3-1 - № 3-5, що використовували шматки гіпсокартону, виготовлені при використання Фосфат сечовини крохмалю, була більша порівняно з міцністю на стискання зразків проб № 3-6-3-11, що використовували шматки гіпсокартону, виготовлені при використанні ідентичної кількості пептизованого крохмалю. [0112] До того ж, також в даному експериментальному прикладі, беручи до уваги, що покращення міцності досліджуваного зразка, який використовував пептизований крохмаль мало тенденцію стабілізації в діапазоні великої кількості змішування (що було більше, ніж або дорівнювало рівно 5 % по відношенню до кальцинованого гіпсу), такої тенденції не було у випробувальних зразках, які використовували Фосфат сечовини крохмалю. Тобто, це означає, що можна додавати Фосфат сечовини крохмалю для одержання потрібній міцності. [0113] Для дослідження пірогенних властивостей, сумарний розмір тепла і максимальний розмір теплоутворення склали 8.0 MJ/м2 і 100 kW/м2, відповідно, у випадку, де кількість змішаного Фосфату сечовини крохмалю була менш ніж або дорівнювала 5.0 частинам маси на 100 частин маси кальцинованого гіпсу в гіпсокартонах проб № 3-1 - № 3-5, які використовували Фосфат сечовини крохмалю, таким чином, щоб умови першокласної пірогенності, які передбачено в японському промисловому СТАНДАРТІ JIC A 6901, були задоволені навіть у випадку, коли використовували парір-основу для настилу з порівняно високою вагою. [0114] Фіг. 3 і фіг.Мал. 4 ілюструють СEM фотографії гіпсових затверділих композицій в найбільш легких частинах (частин низької питомої ваги) гіпсокартонів проб № 3-3 і № 3-9. Фіг. 3 є СЕМ фотографія для проби № 3-3, а фіг. 4 є СЕМ фотографія для проби № 3-9. [0115] Згідно цьому, проба № 3-3, в якій фосфат сечовини крохмалю був змішаний з бульбашковими включеннями приблизно правильних сфер з приблизно одних діаметрів, тоді як проба № 3-9 в якій був змішаний пептизований крохмаль, мала затруднення у тому плані, що були присутні деформовані бульбашкові включення з великим діаметром і бульбашкові включення з малим діаметром, і в ризикованому стані, такому, що була велика можливість 13 UA 114927 C2 породження пухиря на поверхні гіпсокартону. [0116] [Таблиця 5] Проба № 3-1 Кальцинований гіпс фосфат сечовини крохмаль Композиція Агент, що регулюює схоплювання (частина (ни) від Водознижуючий агент маси) Адгезійна добавка Вода Міцність при стисканні (N) 2 Сумарний розмір тепла (MJ/м ) Дослідження максимальний розмір теплоутворення пірогенних 2 (kW/м ) властивостей Пірогенні властивості: 1-й клас 5 2680 5.0 3-2 100 1.0 1 0.3 0.5 70 3104 4.5 3232 7.0 55 60 80 0.2 O O 3-3 3.0 O (продовження Таблиці 5) Проба № Кальцинований гіпс фосфат сечовини крохмаль Агент, що регулюює схоплювання Композиція (частина (ни) від маси) Водознижуючий агент Адгезійна добавка Вода Міцність при стисканні (N) 2 Сумарний розмір тепла (MJ/м ) Дослідження 2 пірогенних максимальний розмір теплоутворення (kW/м ) властивостей Пірогенні властивості: 1-й клас 3-4 3-5 100 5.0 10 1 0.3 0.5 70 3708 8.0 100 O 4976 10.5 115 X [0117] [Taблиця 6] Проба No. 3-6 Кальцинований гіпс Пептизований крохмаль Композиція Агент, що регулюює схоплювання (частина (ни) від Водознижуючий агент маси Адгезійна добавка Вода Міцність при стисканні (N) 0 2480 3-7 100 0.2 1 0.3 0.5 70 2548 3-8 1.0 2648 10 (продовження Таблиці 6) Проба No. Кальцинований гіпс Пептизований крохмаль Композиція Агент, що регулюює схоплювання (частина (ни) від Водознижуючий агент маси Адгезійна добавка Вода Міцність при стисканні (N) 15 3-9 3.0 2984 3-10 100 5.0 1 0.3 0.5 70 3472 3-11 10 3868 Дана міжнародна заявка заявляє пріоритет, що базується на Японській патентній заявці № 2012-200953, поданій 12 вересня 2012, і повному змісту Японської патентної заявки № 2012200953, що включена в дану заявку шляхом посилання на цю міжнародну заявку. 14 UA 114927 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 1. Гіпсова композиція, що включає кальцинований гіпс і фосфат сечовини крохмалю, в якій фосфат сечовини крохмалю міститься у пропорції більше ніж або дорівнює 0,2 частини за масою або і менше ніж або дорівнює 10 частинам за масою відносно 100 частин за масою кальцинованого гіпсу. 2. Гіпсовий рідкий будівельний розчин, в якому гіпсова композиція, що включає кальцинований гіпс і фосфат сечовини крохмалю, в якій фосфат сечовини крохмалю міститься у пропорції більше ніж або дорівнює 0,2 частини за масою або і менше ніж або дорівнює 10 частинам за масою відносно 100 частин за масою кальцинованого гіпсу, змішана з водою. 3. Гіпсова затверділа композиція, в якій гіпсова композиція, що включає кальцинований гіпс і фосфат сечовини крохмалю, в якій фосфат сечовини крохмалю міститься у пропорції більше ніж або дорівнює 0,2 частини за масою або і менше ніж або дорівнює 10 частинам за масою відносно 100 частин за масою кальцинованого гіпсу, змішана з водою і як наслідок затверділа. 4. Композиція за п. 3, в якій її питома маса більше ніж або дорівнює 0,4 і менше ніж або дорівнює 0,65. 5. Гіпсова затверділа композиція, в якій гіпсова композиція, що включає кальцинований гіпс і фосфат сечовини крохмалю, в якій фосфат сечовини крохмалю міститься у пропорції більше ніж або дорівнює 0,2 частини за масою або і менше ніж або дорівнює 10 частинам за масою відносно 100 частин за масою кальцинованого гіпсу, змішана з бульбашковими включеннями і водою і як наслідок затверділа. 6. Композиція за п. 5, в якій її питома маса більше ніж або дорівнює 0,4 і менше ніж або дорівнює 0,65. 7. Будівельний матеріал на основі гіпсу, в якому гіпсова затверділа композиція за одним із пунктів 3-6 є його основним матеріалом. 8. Гіпсокартон, в якому гіпсова затверділа композиція, яка заявлена в одному із пунктів 3-6, є його основним матеріалом. 9. Спосіб виробництва будівельного матеріалу на основі гіпсу, що включає: крок змішування гіпсової композиції, що заявлена за пунктом 1, з водою для приготування гіпсового рідкого будівельного розчину; крок добавляння бульбашкових включень до гіпсового рідкого будівельного розчину; крок розміщування гіпсового рідкого будівельного розчину між матеріалами поверхні; і крок затвердіння гіпсового рідкого будівельного розчину для утворення гіпсової затверділої композиції, як основного матеріалу. 15 UA 114927 C2 16 UA 114927 C2 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
