Гіпсовий будівельний блок

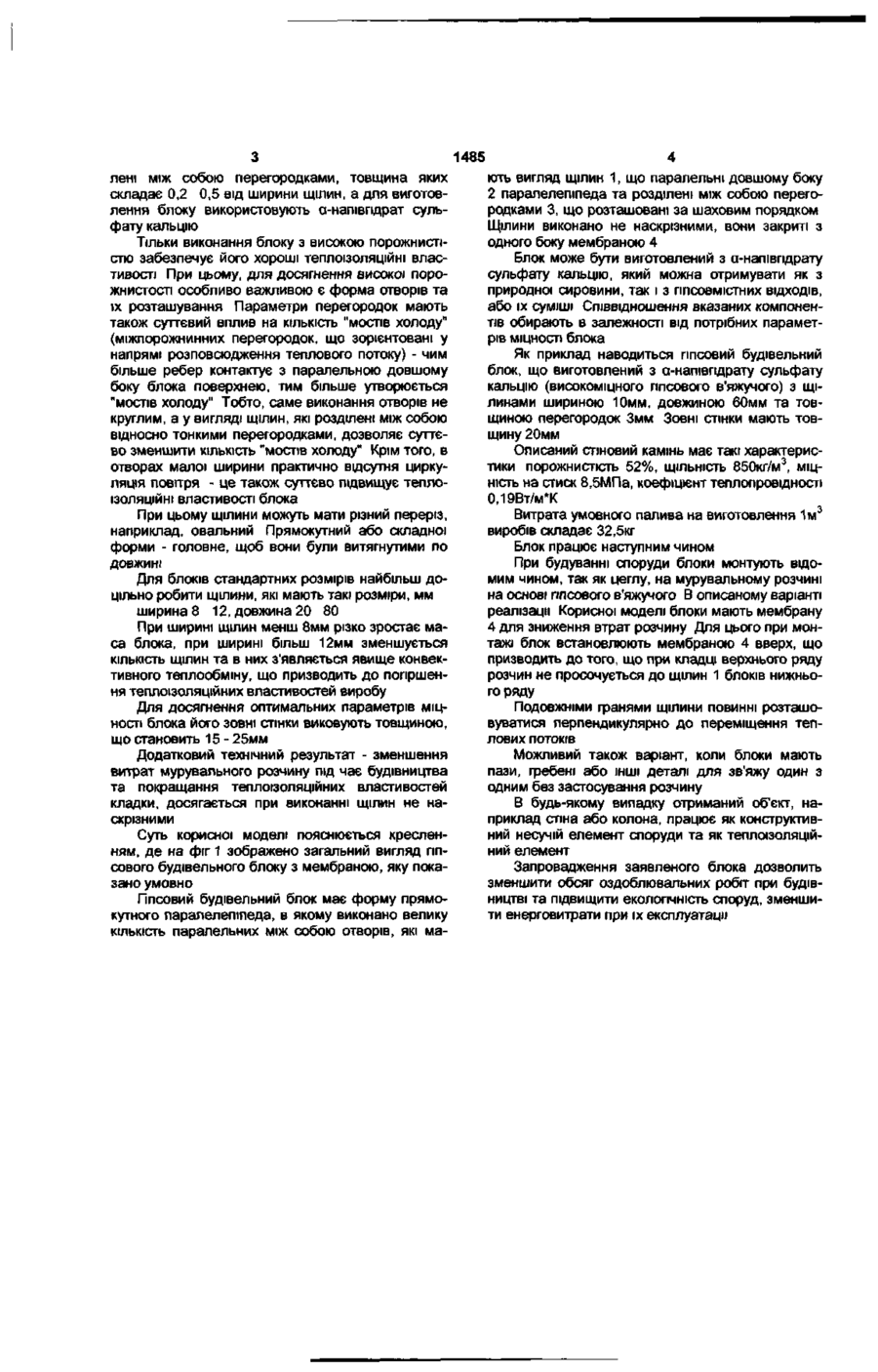

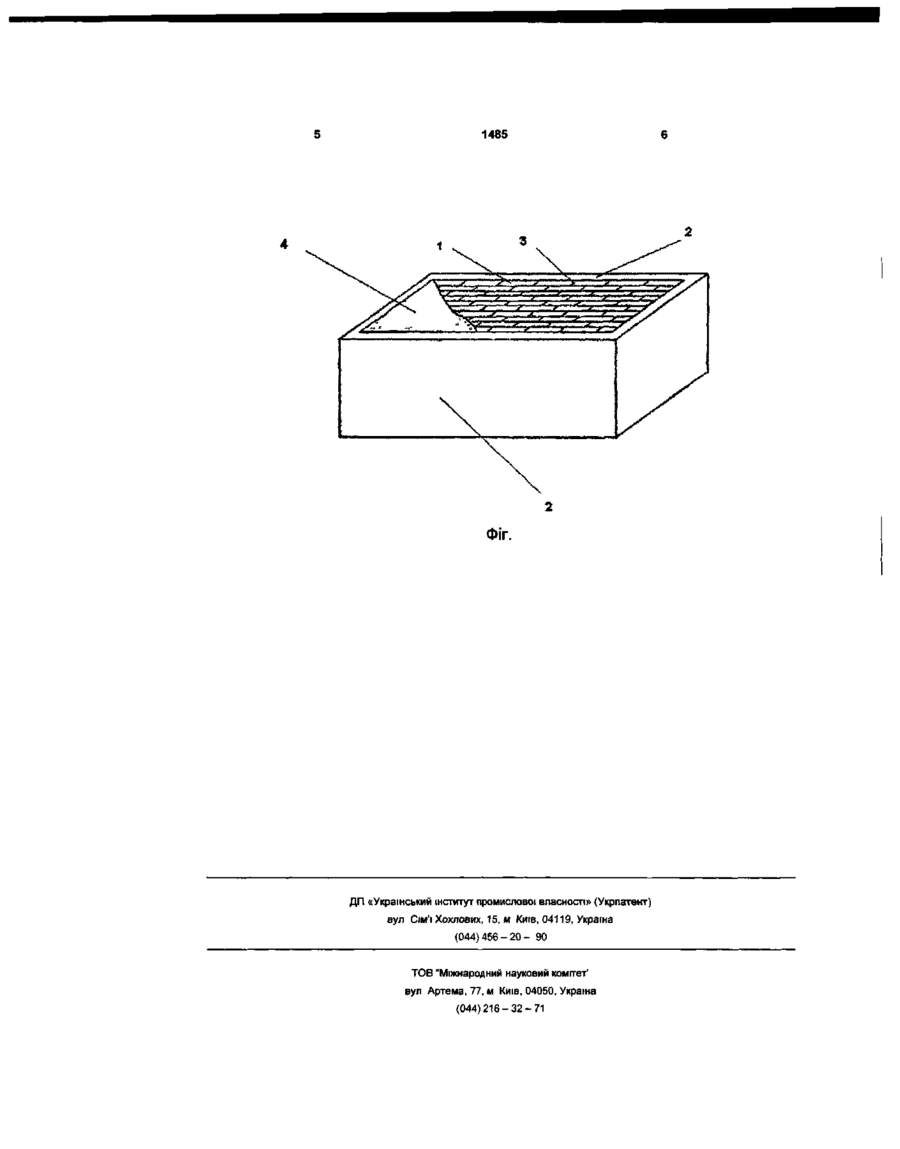

1 Гіпсовий будівельний блок, що має форму прямокутного паралелепіпеда, в якому виконано велику КІЛЬКІСТЬ паралельних отворів, що розташовані за шаховим порядком, який відрізняється тим, що вказані отвори виконані у вигляді щілин, які паралельні довшому боку паралелепіпеда та розділені між собою перегородками, товщина яких складає 0,2 - 0,5 від ширини щілин 2 Блок за п 1, який відрізняється тим, що він виготовлений з а -напівпдрату сульфату кальцію 3 Блок за п 1 або п 2, який відрізняється тим, що щілини мають такі розміри, мм ширина 8-12 довжина 20 - 80 4 Блок за п 3, який відрізняється тим, що перегородки мають розмір 2 - 5 мм 5 Блок за будь-яким з пп 1-4, який відрізняється тим, що щілини виконано не наскрізними Корисна модель відноситься до будівництва, а саме до елементів будівельних конструкцій Запропонований блок може бути використано як теплоізоляційний та конструкційний елемент при будуванні цивільних промислових та господарських об'єктів Дрібноштучні будівельні блоки широко використовуються у ВІТЧИЗНЯНІЙ та зарубіжній практиці Ці блоки бувають монолітними та порожнистими з наскрізними і не наскрізними отворами Блоки виробляють з різних матеріалів, наприклад ніздрюватих бетонів, важких бетонів, гіпсу пронизаний множиною отворів, які по суті паралельні один одному та розташовані за шаховим порядком Велика КІЛЬКІСТЬ маленьких отворів, що по суті паралельні один одному - забезпечує поліпшення теплоізоляційних властивостей в порівнянні з монолітним блоком Одначе, отвори є дійсно маленькими, а перегородки між ними товстими Саме це сприяє збільшенню "мостів холоду" - міжпорожниних перегородок, що зорієнтовані у напрямі розповсюдження теплового потоку В основу корисної моделі поставлено завдання вдосконалити відомий гіпсовий будівельний блок шляхом зміни форми та розмірів отворів, забезпечивши цим підвищення його теплоізоляційних властивостей, та шляхом заміни будівельного гіпсу на а-напівпдрат сульфату кальцію значно підвищити його МІЦНІСТЬ, що дозволить використовувати блок одночасно як конструктивний та теплоізоляційний будівельний елемент, наприклад, для стінової кладки Поставлене завдання вирішується тим, що у відомому гіпсовому будівельному блоці що має форму прямокутного паралелепіпеда, в якому виконано велику КІЛЬКІСТЬ паралельних отворів, що розташовані за шаховим порядком згідно корисній моделі, вказані отвори виконані у вигляді щілин шириною 8 12мм, довжиною 20 80мм, що розді ВІДОМІ МОНОЛІТНІ ГІПСОВІ будівельні блоки [Див , наприклад, UA 26290, МПК6 В28В11Ю0, 7/34, опублікований 19 07 1999], що мають не тільки хороші екологічні характеристики, низьку енергоємність виробництва та високу вогнетривкість, але й відповідають сучасним вимогам щодо будівельних елементів, а саме мають високу якість поверхні, що не потребує подальших штукатурних робіт, високу точність розмірів Однак, такі блоки мають недостатній тепловий опір та при виготовленні потребують великих витрат гіпсу Найбільш близьким до запропонованого технічного вирішення є гіпсовий будівельний блок [Див US 1661009, опублікований 28 02 1928] Цей блок має форму прямокутного паралелепіпеда, який ю 00 1485 лені між собою перегородками, товщина яких складає 0,2 0,5 від ширини щілин, а для виготовлення блоку використовують а-напівпдрат сульфату кальцію Тільки виконання блоку з високою порожнистістю забезпечує його хороші теплоізоляційні властивості При цьому, для досягнення високої порожнистості особливо важливою є форма отворів та їх розташування Параметри перегородок мають також суттєвий вплив на КІЛЬКІСТЬ "МОСТІВ холоду" (міжпорожнинних перегородок, що зорієнтовані у напрямі розповсюдження теплового потоку) - чим більше ребер контактує з паралельною довшому боку блока поверхнею, тим більше утворюється "мостів холоду" Тобто, саме виконання отворів не круглим, а у вигляді щілин, які розділені між собою відносно тонкими перегородками, дозволяє суттєво зменшити кількість "мостів холоду" Крім того, в отворах малої ширини практично відсутня циркуляція повггря - це також суттєво підвищує теплоізоляційні властивості блока При цьому щілини можуть мати різний переріз, наприклад, овальний Прямокутний або складної форми - головне, щоб вони були витягнутими по ДОВЖИНІ Для блоків стандартних розмірів найбільш доцільно робити щілини, які мають такі розміри, мм ширина 8 12, довжина 20 80 При ширині щілин менш 8мм різко зростає маса блока, при ширині більш 12мм зменшується КІЛЬКІСТЬ щілин та в них з'являється явище конвективного теплообміну, що призводить до погіршення теплоізоляційних властивостей виробу Для досягнення оптимальних параметрів МІЦНОСТІ блока його зовні стінки виковують товщиною, що становить 15 - 25мм Додатковий технічний результат - зменшення витрат мурувального розчину під чає будівництва та покращання теплоізоляційних властивостей кладки, досягається при виконанні щілин не наскрізними Суть корисної моделі пояснюється кресленням, де на фіг 1 зображено загальний вигляд гіпсового будівельного блоку з мембраною, яку показано умовно Гіпсовий будівельний блок має форму прямокутного паралелепіпеда, в якому виконано велику кількість паралельних між собою отворів, які ма ють вигляд щілин 1, що паралельні довшому боку 2 паралелепіпеда та розділені між собою перегородками З, що розташовані за шаховим порядком Щілини виконано не наскрізними, вони закриті з одного боку мембраною 4 Блок може бути виготовлений з а-напівпдрату сульфату кальцію, який можна отримувати як з природної сировини, так і з ппсовмістних ВІДХОДІВ, або їх суміші Співвідношення вказаних компонентів обирають в залежності від потрібних параметрів МІЦНОСТІ блока Як приклад наводиться гіпсовий будівельний блок, що виготовлений з а-напівпдрату сульфату кальцію (високоміцного ГІПСОВОГО в'яжучого) з щілинами шириною 10мм, довжиною 60мм та товщиною перегородок Змм Зовні СТІНКИ мають товщину 20мм Описаний стіновий камінь має такі характеристики порожнистість 52%, ЩІЛЬНІСТЬ 850КГ/М 3 , МІЦ НІСТЬ на стиск 8,5МПа, коефіцієнт теплопровідності 0,19Вт/м*К Витрата умовного палива на виготовлення 1 м 3 виробів складає 32,5кг Блок працює наступним чином При будуванні споруди блоки монтують відомим чином, так як цеглу, на мурувальному розчині на основі гіпсового в'яжучого В описаному варіанті реалізації Корисної моделі блоки мають мембрану 4 для зниження втрат розчину Для цього при монтажі блок встановлюють мембраною 4 вверх, що призводить до того, що при кладці верхнього ряду розчин не просочується до щілин 1 блоків нижнього ряду Подовжніми гранями щілини повинні розташовуватися перпендикулярно до переміщення теплових ПОТОКІВ Можливий також варіант, коли блоки мають пази, гребені або ІНШІ деталі для зв'яжу один з одним без застосування розчину В будь-якому випадку отриманий об'єкт, наприклад стіна або колона, працює як конструктивний несучій елемент споруди та як теплоізоляційний елемент Запровадження заявленого блока дозволить зменшити обсяг оздоблювальних робіт при будівництві та підвищити еколопчність споруд, зменшити енерговитрати при їх експлуатації 1485 -^ -Г • ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 TOB "Міжнародний науковий комітет' вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
