Пристрій для розмагнічування феромагнітних конструкцій

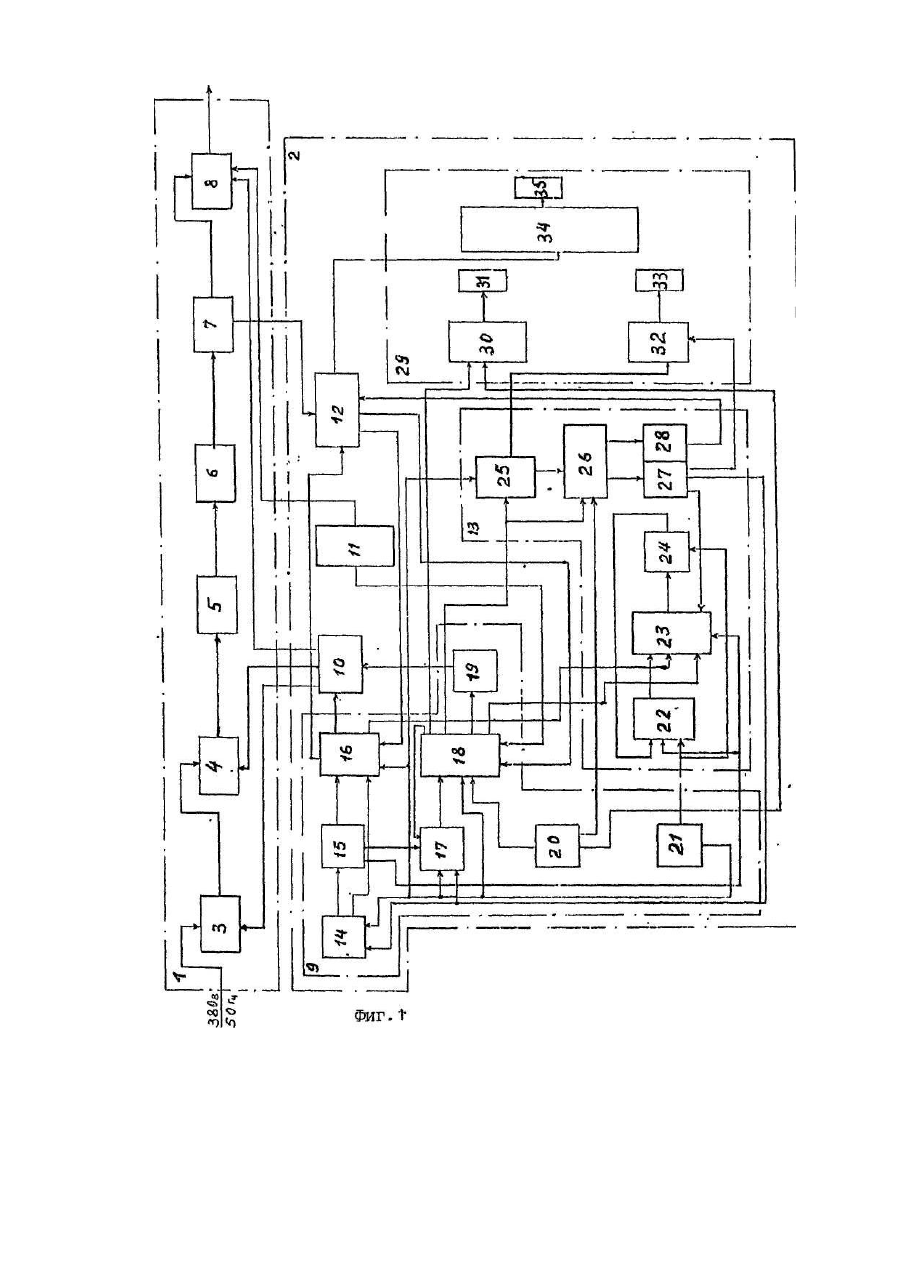

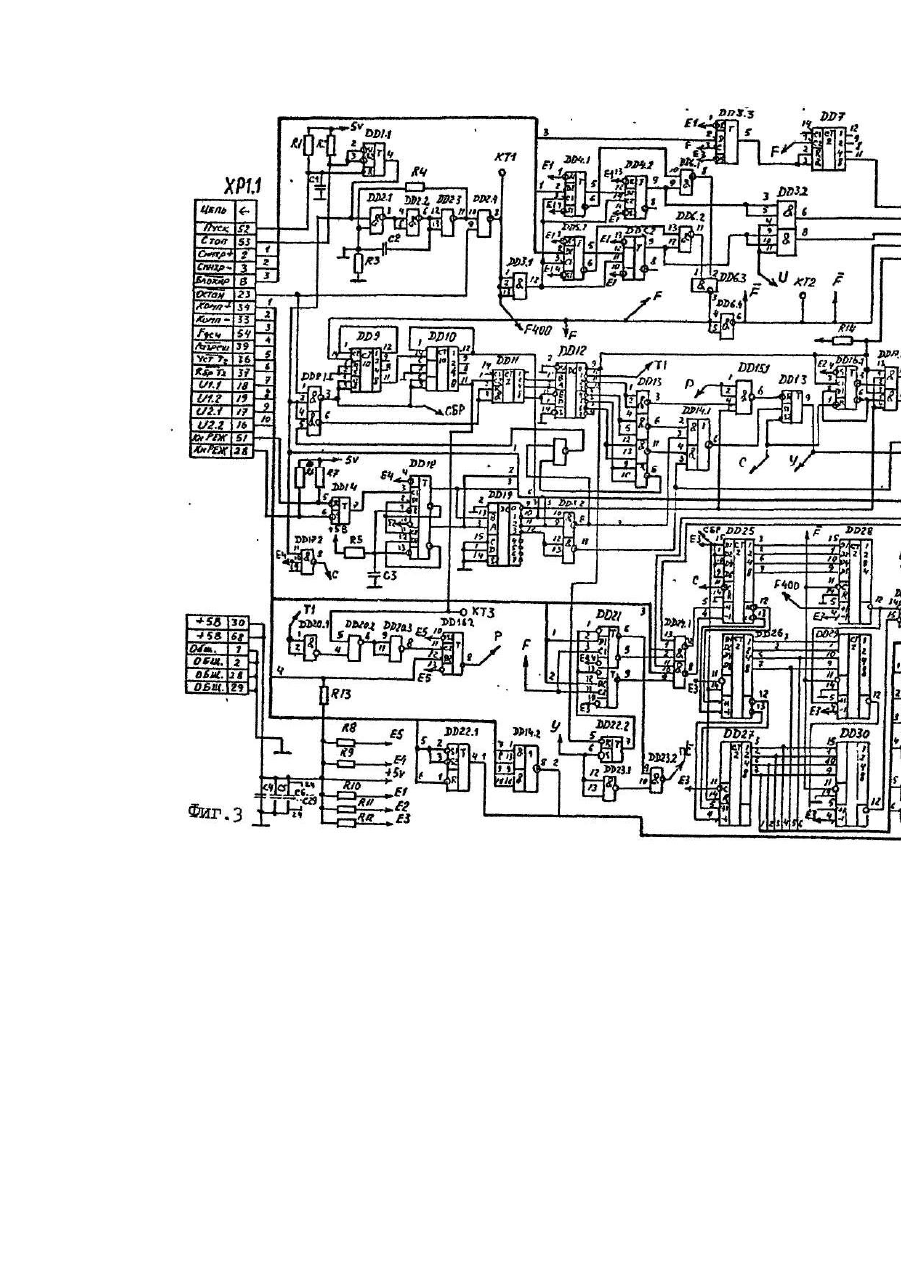

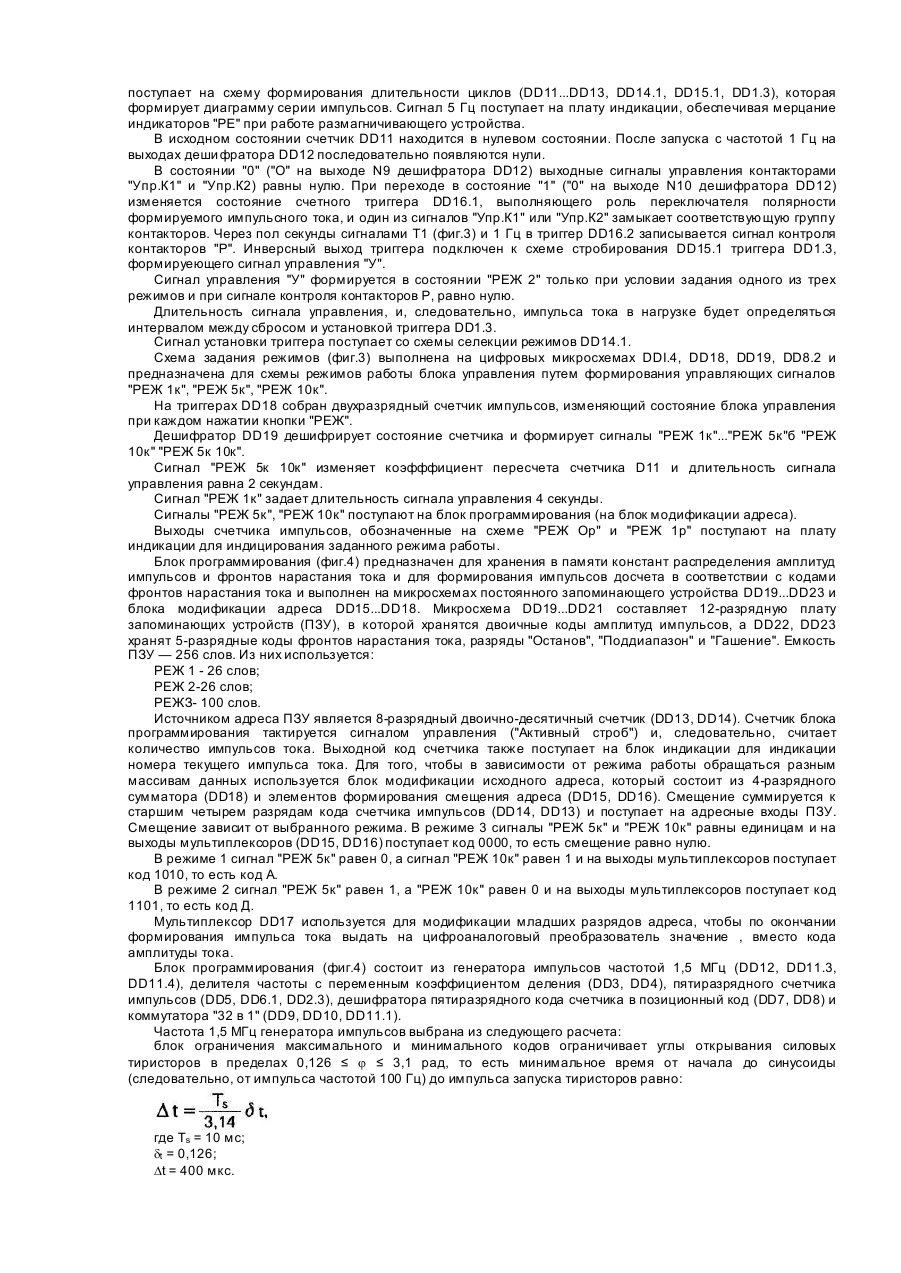

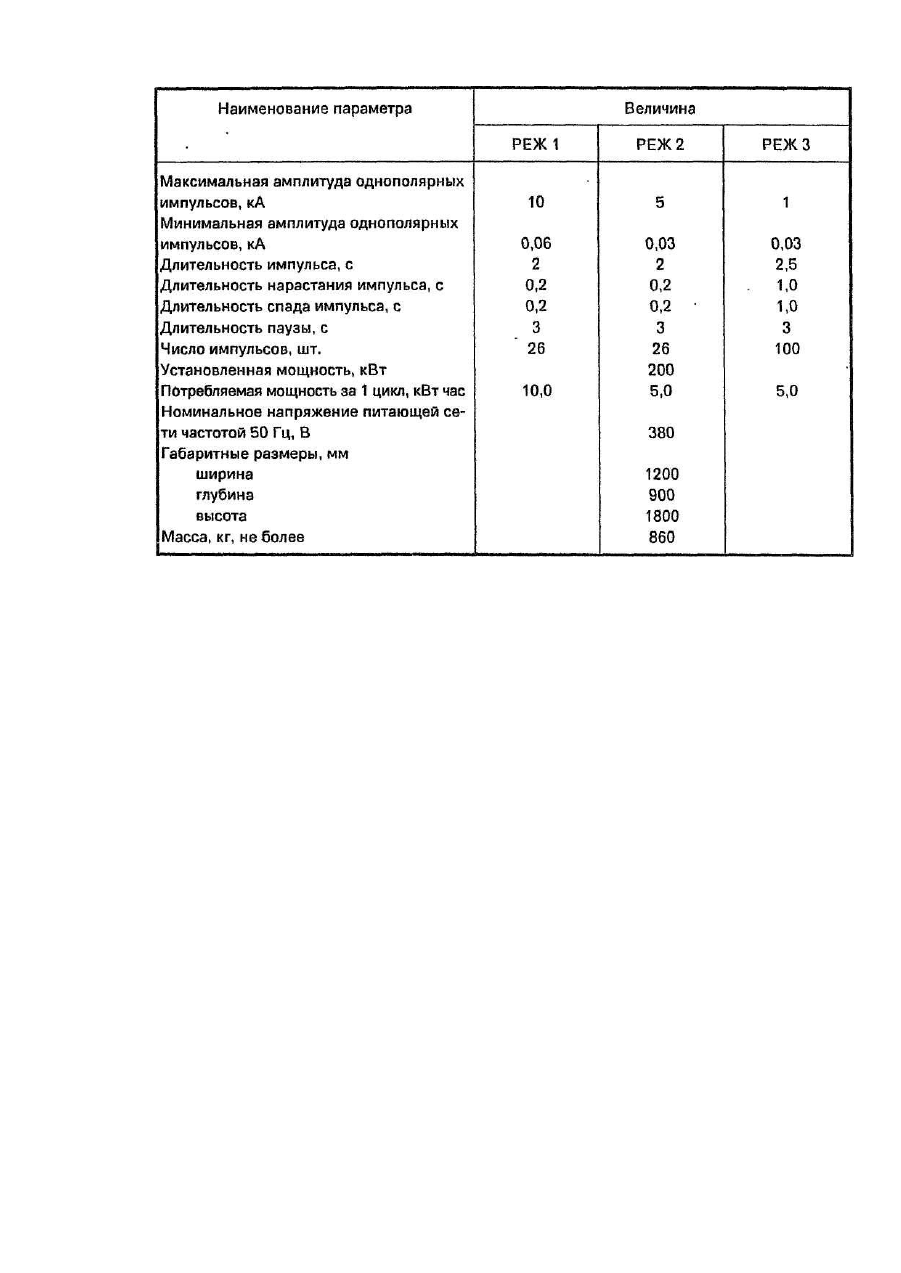

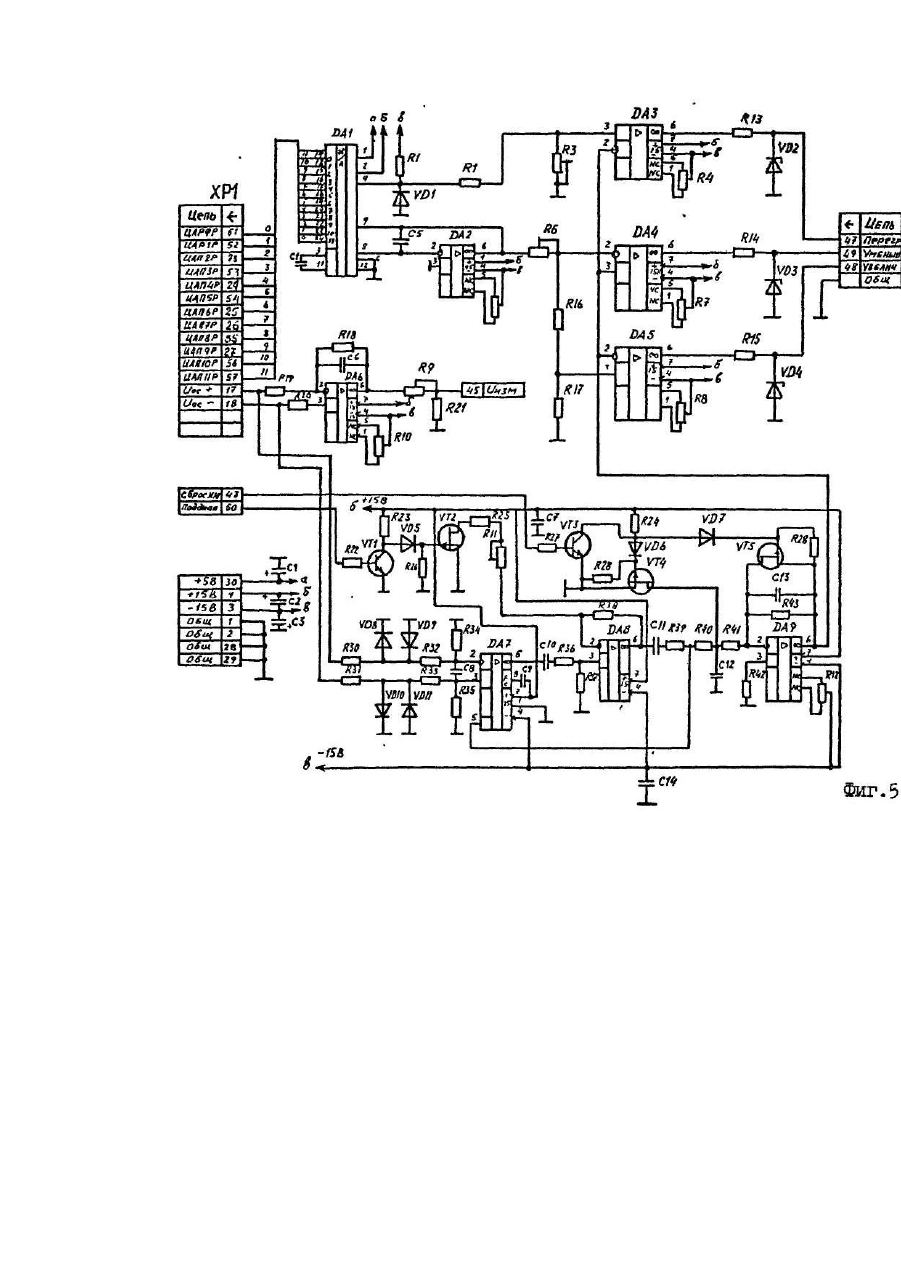

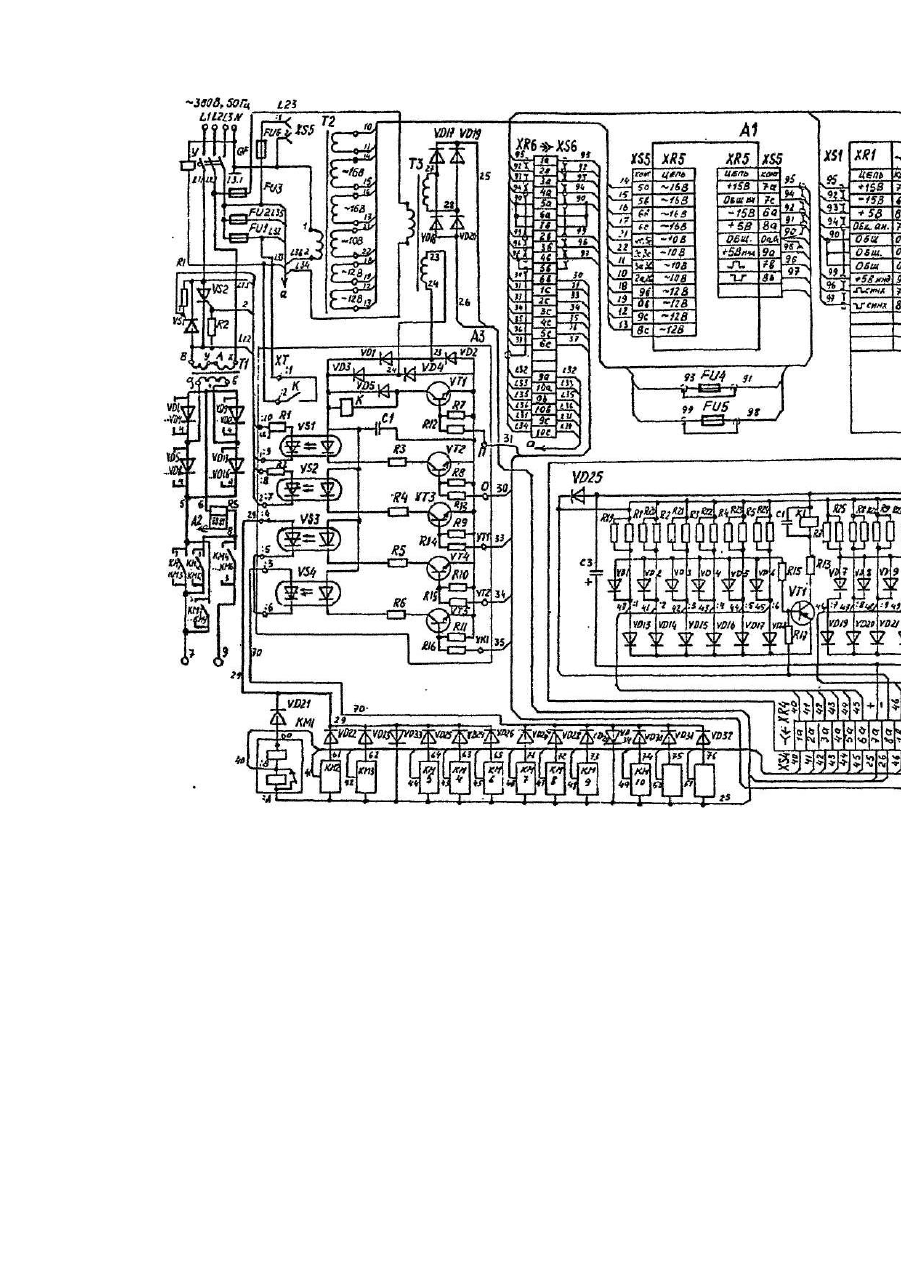

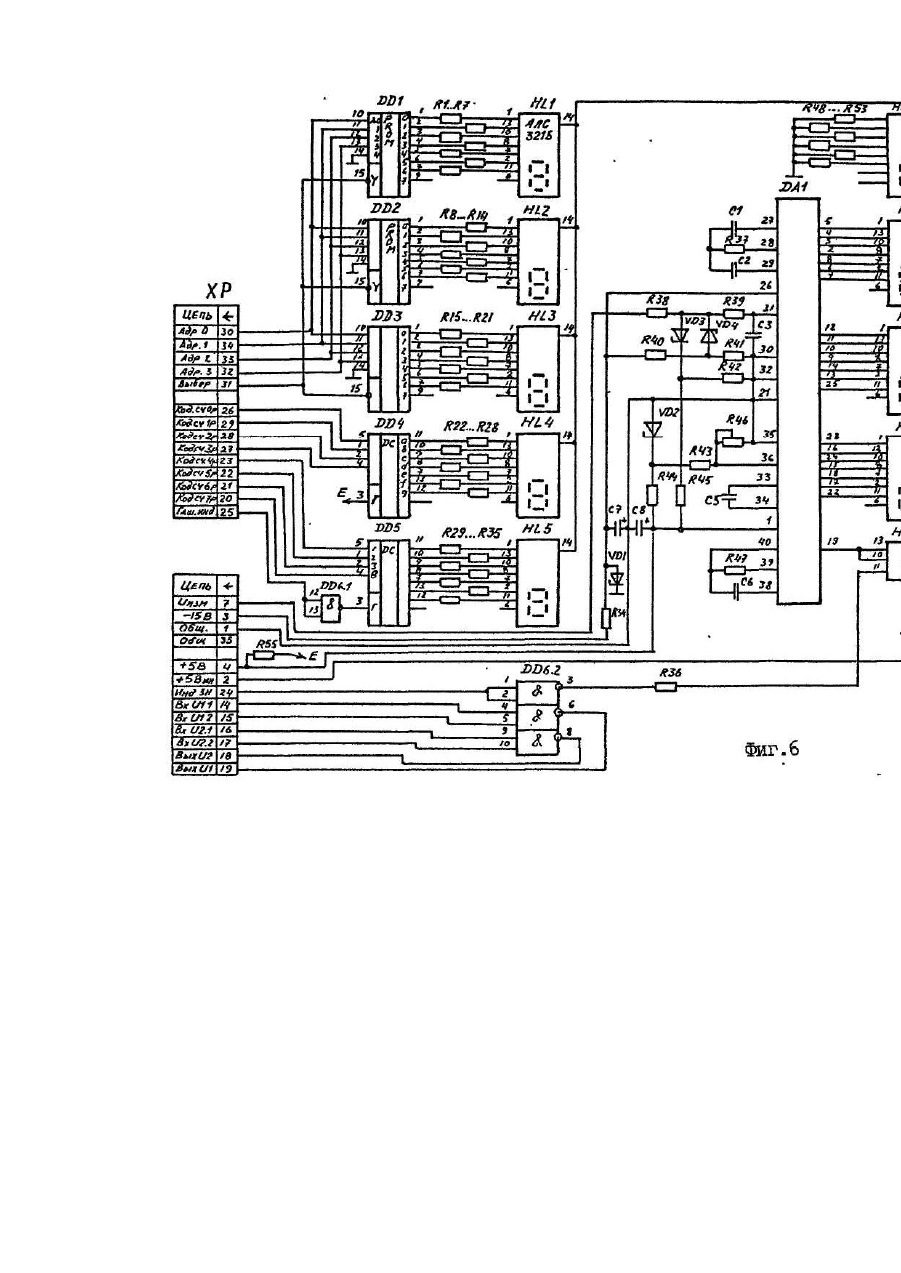

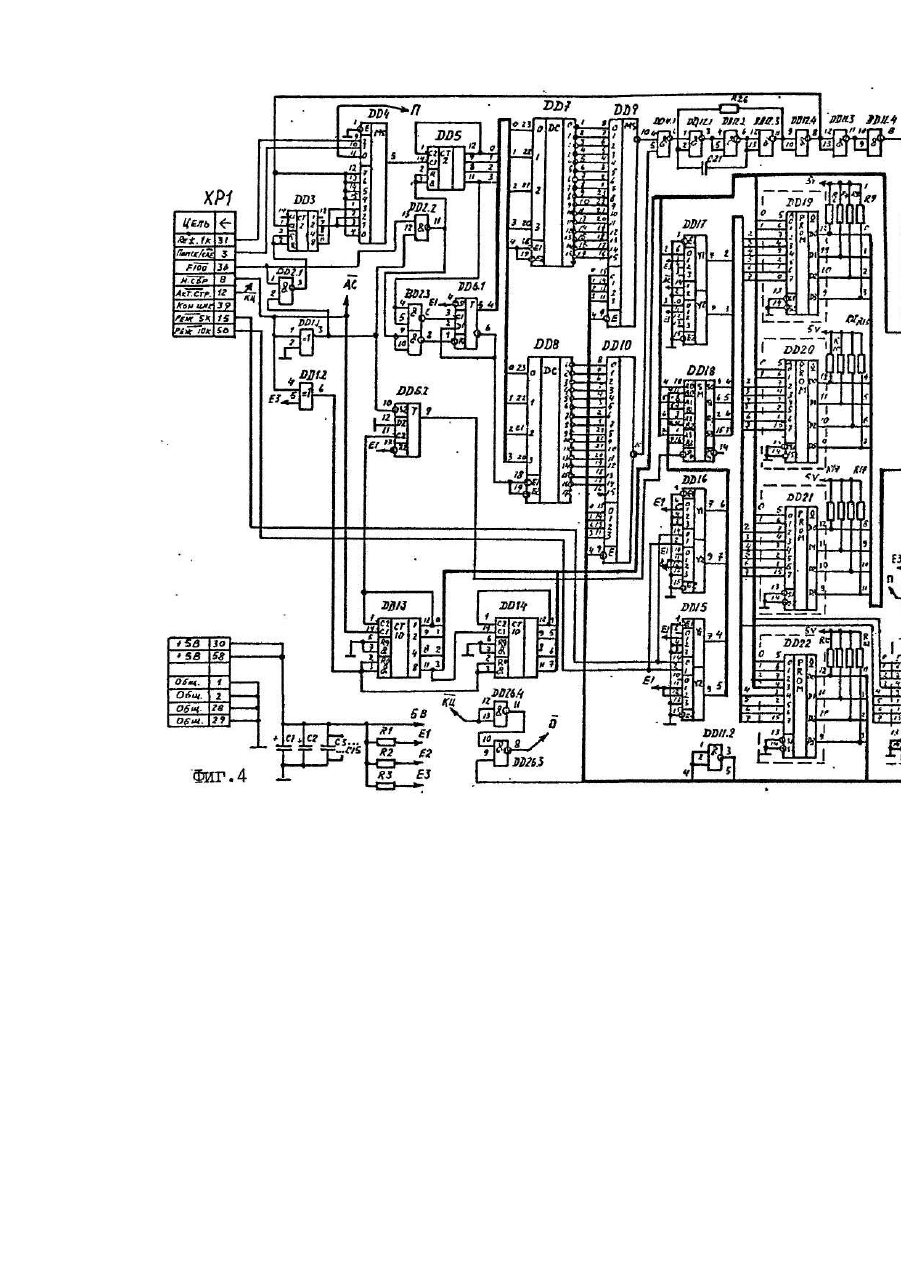

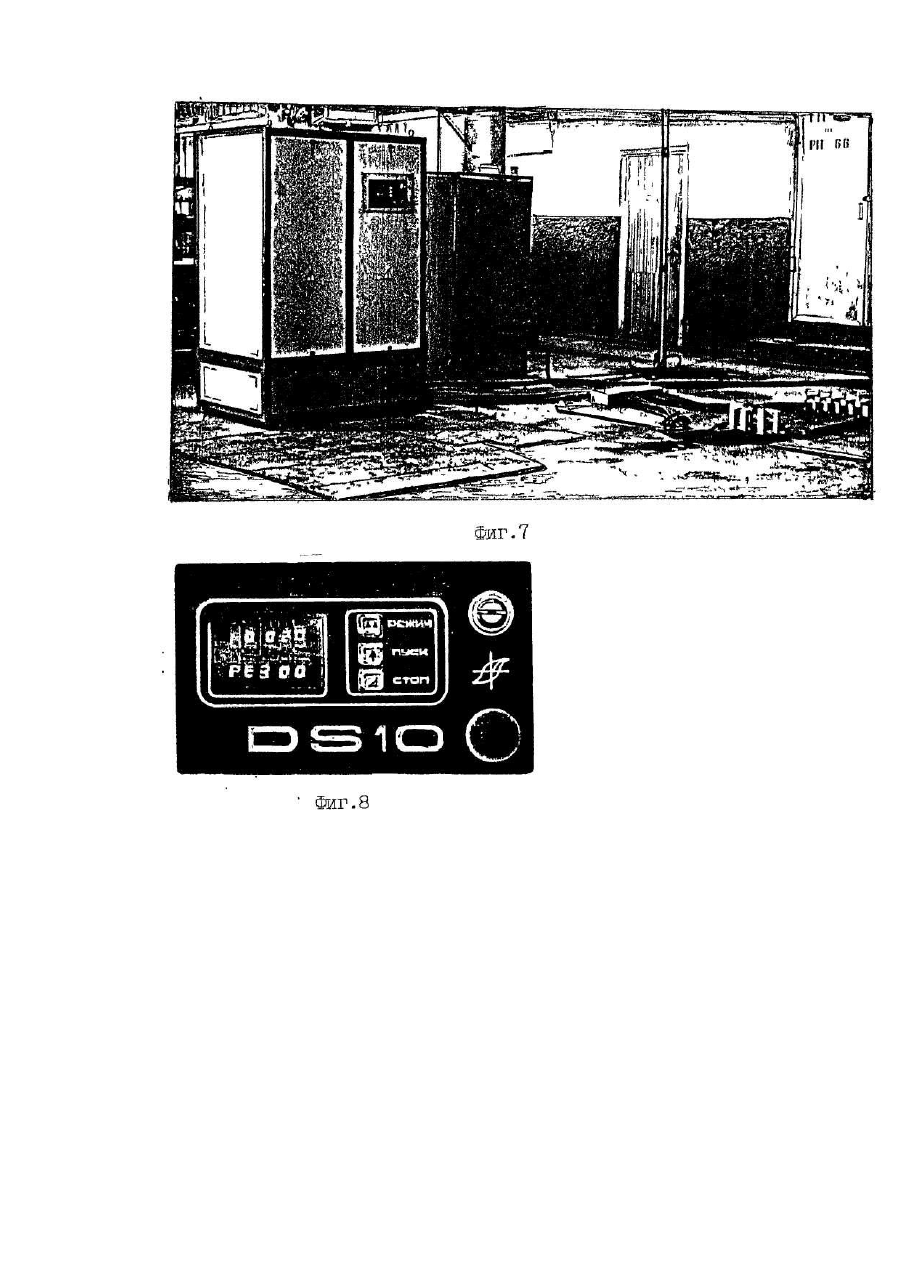

Изобретение относится к устройствам для размагничивания конструкций, преимущественно для размагничивания крупногабаритных конструкций, подлежащих электродуговой и электронно-лучевой сварке. Наиболее близким по технической сущности и достигаемому эффекту к заявляемому изобретению является устройство для размагничивания ферромагнитных конструкций "Протокол" 5, содержащее источник импульсного тока и схему управления мощностью и направлением тока, причем источник импульсного тока выполнен в виде силового трансформатора, тиристорного регулятора мощности тока и блока реверсирования, а также автоматического выключателя, силового выпрямителя, блока длительности импульсов размагничивающего тока платы управления, блока запуска, блока выбора начальной амплитуды, исполнительной платы, кнопочного выключателя и блока управления тиристорами, при этом вход автоматического выключателя подключен к силовой сети, а выход - к первому входу тиристорного регулятора мощности и второму входу блока управления тиристорами, второй вход тиристорного регулятора мощности подключен к выходу блока управления тиристорами, а выход - к первичной обмотке силового трансформатора, вторичная обмотка которого подключена ко входу силового выпрямителя, выход силового выпрямителя подключен ко входу блока реверсирования, выход блока длительности импульсов подключен к первому входу платы управления, выход блока запуска подключен ко второму входу платы управления, выходы платы управления подключены ко входам исполнительной платы, выход блока выбора начальной амплитуды подключен к первому входу исполнительной платы, первый выход исполнительной платы подключен ко входу блока реверсирования, второй выход исполнительной платы соединен через кнопочный выключатель с первым входом блока управления тиристорами, при этом плата управления выполнена в виде генератора, электронного ключа, двоичного счетчика и коммутатора, причем вход генератора подключен к первому входу платы управления, а выход генератора - к первому входу электронного ключа, второй вход которого подключен ко второму входу платы управления, третий вход - к первому выходу коммутатора, выход двоичного счетчика подключен ко входу коммутатора, а выходы коммутатора - к выходам платы управления, а исполнительная плата выполнена в виде формирователя алгоритма, блока управления реверсом и схемы управления амплитудой, причем входы формирователя алгоритма подключены к входам исполнительной платы, первый выход формирователя алгоритма подключен к первому входу схемы управления амплитудой, второй вход которой соединен с первым входом исполнительной платы, а второй выход формирователя алгоритма подключен к входу блока управления реверсом, выход схемы управления амплитудой соединен со вторым выходом исполнительной платы, а выход блока управления реверсом соединен с первым выходом исполнительной платы. Недостатком известного устройства является относительная сложность его управлением, что вызывает необходимость подготовки специалиста по его обслуживанию. Вторым недостатком является ограничение по мощности. Внедрение электроннолучевой сварки в судостроительную промышленность ставит вопрос о сварке конструкций, размеры которых невозможно размагнитить известным устройством из-за малой его мощности. Задача может быть решена на базе изменения принципа работы блока управления в известном техническом решении, взятом за прототип. Кроме этого, размагничивание больших конструкций требует увеличения количества размагничивающих импульсов, стабилизацию размагничивающего тока, создания системы защиты по превышению размагничивающего тока. Целью изобретения является расширение функциональных возможностей и упрощение технологии размагничивания. Поставленная цель достигается тем, что устройство для размагничивания ферромагнитных конструкций, содержащее источник импульсного тока и блок управления мощностью и направлением тока, причем источник импульсного тока выполнен в виде автоматического выключателя, тиристорного регулятора мощности тока, силового трансформатора, силового выпрямителя, силового элемента обратной связи и блока реверсирования, при этом первый вход источника импульсного тока подключен к силовой сети, третий, четвертый и пятый входы источника импульсного тока подключены ко второму, третьему и четвертому выходам блока управления мощностью и направлением тока, первый выход источника импульсного тока подключен к ферромагнитной конструкции, вход автоматического выключателя подключен через первый вход источника импульсного тока к силовой сети, а выход подключен к первому входу тиристорного регулятора мощности тока, ко второму входу которого подключен через третий вход источника импульсного тока, второй выход блока управления мощностью и напряжением тока, выход тиристорного регулятора мощности тока подключен к силовому трансформатору, вторичная обмотка которого подключена к силовому выпрямителю, выход которого подключен к силовому элементу обратной связи, первый выход которого подключен к первому входу блока реверсирования, а второй выход подключен через второй выход источника импульсного тока к входу блока управления мощностью и направлением тока, третий и четвертый выходы которого подключены через четвертый и пятый входы источника импульсного тока к третьему и второму входам блока реверсирования, выход которого через первый выход источника импульсного тока подключен к ферромагнитной конструкции, второй вход автоматического выключателя дополнительно подключен через второй выход источника импульсного тока к первому выходу блока управления мощностью и направлением тока, который включает блок формирования режимов, блок ключей, блок контроля контакторов, блок обратной связи и блок программирования, при этом второй и пятый выводы блока формирования режимов подключены ко второму и первому входам блока ключей, второй вход блока формирования режимов подключен ко второму выходу блока контроля контакторов, первый выход блока формирования режимов подключен к третьему входу блока обратной связи, первый и третий входы блока формирования режимов подключены к третьему и второму выходам блока обратной связи, третий, шестой, седьмой, восьмой, девятый и одиннадцатый выходы блока формирования режимов подключены к первому, седьмому, пятому, шестому, четвертому, третьему и второму входам блока программирования, четвертый вход блока формирования режимов подключен к четвертому вы ходу блока программирования, при этом блок формирования режимов выполнен в виде генератора, формирователя стробов и импульсов, блока управления тиристорами, счетчика-делителя, блока формирования длительности циклов, блока переключения контакторов, блока задания режимов и блока запуска, при этом второй вход генератора подключен к четвертому входу блока формирования режимов, первый выход генератора подключен к входу формирователя стробов и импульсов, второй выход генератора подключен к третьему входу блока управления тиристорами, третий выход формирователя стробов и импульсов подключен к одиннадцатому выходу блока формирования режимов, первый выход формирователя стробов и импульсов подключен к четвертому входу блока управления тиристорами, первый выход блока управления тиристорами подключен через первый выход блока формирования режимов к третьему входу блока обратной связи, второй выход блока управления тиристорами подключен через второй выход блока формирования режимов ко второму входу блока ключей, третий выход блока управления тиристорами подключен к восьмому выходу блока формирования режимов, первый вход блока управления тиристорами через первый вход блока формирования режимов подключен к третьему вы ходу блока обратной связи, второй выход формирователя стробов и импульсов подключен к первому входу счетчика, третий, вход счетчика подключен к четвертому входу блока формирования длительности циклов, второй вход счетчика подключен к первому выходу блока длительности циклов, третий выход блока формирования длительности циклов подключен к шестому выходу блока формирования режимов, второй выход блока формирования длительности циклов под-ключен к четвертому выходу блока формирования режимов, пятый выход блока формирования длительности циклов подключен к седьмому выходу блока формирования режимов, первый вход блока формирования длительности циклов подключен через второй вход блока формирования режимов ко второму вы ходу блока контроля контакторов, второй вход блока формирования длительности циклов подключен через третий вход блока формирования режимов ко второму выходу блока обратной связи, четвертый выход блока формирования длительности циклов подключен к входу блока переключения контакторов, третий вход блока формирования длительности циклов подключен к первому выходу бока задания режимов, четвертый вход блока формирования длительности циклов подключен ко второму выходу блока запуска,первый вход генератора подключен к шестому вы ходу блока запуска, второй вход блока управления тиристорами подключен к пятому выходу блока запуска, четвертый вход счетчика подключен к третьему выходу блока запуска, выход блока переключения контакторов через пятый выход блока формирования режимов подключен к первому входу блока ключей, второй выход блока задания режимов подключен к девятому выходу блока формирования режимов, третий выход блока задания режимов подключен к двенадцатому выходу блока формирования режимов, первый выход блока запуска подключен к десятому выходу блока формирования режимов, пятый выход блока запуска подключен к третьему выходу блока формирования режимов, а блок программирования выполнен в виде делителя, блока формирования временных интервалов, 1,5 Мгц генератора, счетчика импульсов, блока модификации адреса, блока запоминающего устройства фронта импульса блока запоминающего устройства значения тока, при этом выход делителя подключен к пятому входу блока формирования временных интервалов, первый вход делителя через третий вход блока программирования и десятый выход блока формирования режимов подключен к первому выходу блока запуска, второй вход делителя через второй вход блока программирования и одиннадцатый выход блока формирования режимов подсоединен к третьему выходу формирователя стробов и импульсов, выход блока формирования временных интервалов подключен ко второму входу 1,5 МГц генератора, третий вход делителя подключен к выходу 1,5 МГц генератора, первый вход которого подключен через третий вход блока программирования и десятый выход блока формирования режимов к первому выходу блока запуска, второй вход блока формирования временных интервалов через второй вход блока программирования и одиннадцатый выход блока формирования режимов подключен к третьему выходу формирователя стробов и импульсов, третий вход блока формирования временных интервалов через пятый вход блока программирования и седьмой выход блока формирования режимов подключен к пятому выходу блока формирования длительности циклов, четвертый вход блока формирования временных интервалов через шестой вход блока программирования и восьмой выход блока формирования режимов подключен к третьему выходу блока управления тиристорами, первый вход счетчика импульсов через первый вход блока программирования и третий выход блока формирования режимов подключен к четвертому выходу блока запуска, второй вход счетчика импульсов через седьмой вход блока программирования и шестой вы ход блока формирования режимов подключен к третьему выходу блока формирования длительности циклов, второй выход счетчика импульсов подключен к первому входу блока модификации адреса, первый выход счетчика импульсов подключен к первому выходу блока программирования, первый вход блока формирования временных интервалов подключен к третьему виходу блока запоминающего устройства фронта импульса, первый выход блока модификации адреса подключен к входу блока запоминающего устройства значения тока, второй выход блока модификации адреса подключен к входу блока запоминающего устройства фронта импульса, второй вход блока модификации адреса через четвертый вход блока программирования и девятый выход блока формирования режимов подключен ко второму выходу блока задания режимов, третий выход блока модификации адреса через седьмой вход блока программирования и шестой вы ход блока формирования режимов подключен к третьему выходу блока формирования режимов подключен к третьему выходу блока формирования длительности циклов, второй выход блока запоминающего устройства фронта импульса через четвертый выход блока программирования и четвертый вход блока формирования режимов подключен к третьему входу счетчика и второму входу генератора, выход блока запоминающего устройства значения тока через второй выход блока программирования подключен ко второму входу блока обратной связи. При этом первым признаком, отличающим заявляемое изобретение от прототипа, является то, что второй выход автоматического выключателя подключен через второй выход источника импульсного тока к первому выходу блока управления мощностью и направлением тока, который включает блок формирования режимов, блок ключей, блок контроля контакторов, блок обратной связи и блок программирования, при этом второй и пятый выходы блока формирования режимов подключены ко второму и первому входам блока ключей, второй вход блока формирования режимов подключен ко второму выходу блока контроля контакторов, первый выход блока формирования режимов подключен к третьему входу блока обратной связи, первый и третий входы блока формирования режимов подключены к третьему и второму выходам блока обратной связи, третий, шестой, седьмой, восьмой, девятый и одиннадцатый выходы блока формирования режимов подключены к первому, седьмому, пятому, шестому, четвертому, третьему и второму входам блока программирования, четвертый вход блока формирования режимов подключен к четвертому выходу блока программирования. Вторым признаком, отличающим заявляемое изобретение от известных решений, является то, что блок формирования режимов выполнен в виде генератора, формирователя стробов и импульсов, блока управления тиристорами, счетчика-делителя, блока формирования длительности циклов, блока переключения контакторов, блока задания режимов и блока запуска, при этом второй вход генератора подключен к четвертому входу блока формирования режимов, первый выход генератора подключен к входу формирователя стробов и импульсов, второй выход генератора подключен к третьему входу блока управления тиристорами, третий выход формирователя стробов и импульсов подключен к одиннадцатому выходу блока формирования режимов, первый выход формирователя стробов и импульсов подключен к четвертому входу блока управления тиристорами, первый выход блока управления тиристорами подключен через первый выход блока формирования режимов к третьему входу блока обратной связи, второй выход блока управления тиристорами подключен через второй выход блока управления тиристорами подключен через второй выход блока формирования режимов ко второму входу блока ключей, третий выход блока управления тиристорами подключен к восьмому выходу блока формирования режимов, первый вход блока управления тиристорами через первый вход блока формирования режимов подключен к третьему выходу блока обратной связи, второй выход формирователя стробов и импульсов подключен к первому входу счетчика, третий вход счетчика подключен к четвертому входу блока формирования режимов, вы ход счетчика подключен к пятому входу блока формирования длительности циклов, второй вход счетчика подключен к первому выходу блока длительности циклов, третий выход блока формирования длительности циклов подключен к шестому выходу блока формирования режимов, второй выход блока формирования длительности циклов подключен к четвертому выходу блока формирования режимов, пятый выход блока формирования длительности циклов подключен к седьмому выходу блока формирования режимов, первый вход блока формирования длительности циклов подключен через второй вход блока формирования режимов ко второму выходу блока контроля контакторов, второй вход блока формирования длительности циклов подключен через третий вход блока формирования режимов ко второму выходу блока обратной связи, четвертый выход блока формирования длительности циклов подключен к входу блока переключения контакторов, третий вход блока формирования длительности циклов подключен к первому вы ходу блока задания режимов, четвертый вход блока формирования длительности циклов подключен ко второму выходу блока запуска, первый вход генератора подключен к шестому вы ходу блока запуска, второй вход блока управления тиристорами подключен к пятому выходу блока запуска, четвертый вход счетчика подключен к третьему выходу блока запуска, выход блока переключения контакторов через пятый выход блока формирования режимов подключен к первому входу блока ключей, второй выход блока задания режимов подключен к девятому выходу блока формирования режимов, третий выход блока задания режимов подключен к двенадцатому выходу блока формирования режимов, первый выход блока запуска подключен к десятому выходу блока формирования режимов, пятый выход блока запуска подключен к третьему выходу блока формирования режимов. Третьим отличительным признаком является то, что блок программирования выполнен в виде делителя, блока формирования временных интервалов, 1,5 МГц генератора, счетчика импульсов, блока модификации адреса, блока запоминающего устройства фронта импульса и блока запоминающего устройства значения тока, при этом выход делителя подключен к пятому входу блока формирования временных интервалов, первый вход делителя через третий вход блока программирования и десятый выход блока формирования режимов подключен к первому выходу блока запуска, второй вход делителя черезвторой вход блока программирования и одиннадцатый выход блока формирования режимов подсоединен к третьему выходу формирователя стробов и импульсов, выход блока формирования временных интервалов подключен ко второму входу 1,5 МГц генератора, третий вход делителя подключен к выходу 1,5 МГц генератора, первый вход которого подключен через третий вход блока программирования и десятый выход блока формирования режимов к первому выходу запуска, второй вход блока формирования временных интервалов через второй вход блока программирования и одиннадцатый выход блока формирования режимов подключен к третьему выходу формирователя стробов и импульсов, третий вход блока формирования временных интервалов через пятый вход блока программирования и седьмой выход блока формирования режимов подключен к пятому выходу блока формирования длительности циклов, четвертый вход блока формирования временных интервалов через шестой вход блока программирования и восьмой выход блока формирования режимов подключен к третьему выходу блока управления тиристорами, первый вход сче тчика импульсов через первый вход блока программирования и третий выход блока формирования режимов подключен к четвертому выходу блока запуска, второй вход счетчика импульсов через седьмой вход блока программирования и шестой выход блока формирования режимов подключен к третьему вы ходу блока формирования длительности циклов, второй выход счетчика импульсов подключен к первому входу блока модификации адреса, первый выход счетчика импульсов подключен к первому выходу блока программирования, первый вход блока формирования временных интервалов подключен к третьему выходу блока запоминающего устройства фронта импульса, первый выход блока модификации адреса подключен к входу блока запоминающего устройства значения тока, второй выход блока модификации адреса подключен к входу блока запоминающего устройства фронта импульса, второй вход блока модификации адреса через четвертый вход блока программирования, и десятый выход блока формирования режимов подключен ко второму выходу блока задания режимов, третий выход блока модификации адреса через седьмой вход блока программирования и шестой выход блока формирования режимов подключен к третьему выходу блока формирования длительности циклов, второй выход блока запоминающего устройства фронта импульса через четвертый выход блока программирования и четвертый вход блока формирования режимов подключен к третьему входу счетчика и второму входу генератора, выход блока запоминающего устройства значения тока через второй выход блока программирования подключен ко второму входу блока обратной связи. Расширение функциональных возможностей и упрощение технологии размагничивания в предлагаемом изобретении обеспечивается устранением недостатков в известных технических решениях, заключающихся в том, что известные решения не могут устранить намагниченность, приобретенную различными технологическими операциями, предшествующими электронно-лучевой сварке из-за ограниченности их мощности и несовершенного принципа управления. Размагничивание больших ферромагнитных конструкций требует увеличения как первоначальной амплитуды размагничивающих импульсов тока, так и числа (количества) этих импульсов. Увеличение количества импульсов позволяет уменьшить декремент затухания знакопеременных уменьшающихся импульсов тока, что повышает качество размагничивания. Предлагаемое изобретение обеспечивает стабилизацию амплитуды размагничивающих импульсов тока, изменяющихся по заданному закону, а также обеспечивает защиту устройства по превышению размагничивающего тока. Отклонение амплитуды размагничивающего тока от заданной величины, как правило, приводит к возникновению намагниченности, которую необходимо разрушить электромагнитный обработкой с амплитудой первоначального импульса большей, чем величина амплитуды тока отклонения от заданной величины. Существенным в размагничивающих установках является также регулирование по заданному закону скорости нарастания и уменьшения импульсов размагничивающего тока, что реализовано в предлагаемом изобретении. Используемый принцип управления упрощает управление устройством для размагничивания. Сущность устройства для размагничивания ферромагнитных конструкций поясняется следующими чертежами. На фиг.1 приведена блок-схема устройства, на фиг.2 - принципиальная электрическая схема (источник импульсного тока, блок ключей и блок контроля контакторов); на фиг.3 - принципиальная электрическая схема блока режимов; на фиг.4 - принципиальная электрическая схема блока программирования (памяти); на фиг.5 принципиальная электрическая схема блока обратной связи; на фиг.6 - принципиальная электрическая схема блока индикации; на фиг.7 - приведен внешний вид устройства для размагничивания ферромагнитных конструкций; на фиг.8- пульт управления устройством. Устройство для размагничивания ферромагнитных конструкций (фиг.1) содержит источник 1 импульсного тока и блок 2 управления мощностью и направлением тока, содержащие последовательно соединенные автоматический выключатель 3, тиристорный регулятор мощности 4, силовой трансформатор 5, силовой выпрямитель б, силовой элемент обратной связи 7, блок 8 реверсирования, относящиеся к источнику тока 1, блок 9 формирования режимов, блок 10 ключей, блок 11 контроля контакторов, блок 12 обратной связи, блок 13 программирования, относящиеся к блоку 2 управления мощностью и направлением тока, причем блок 9 формирования режимов содержит генератор 14, формирователь 15 стробов и импульсов, блок 16 управления тиристорами, счетчик 17, блок 18 формирования длительности циклов, блок 19 переключения контакторов, блок 20 задания режимов, блок 21 запуска, блок 13 программирования содержит делитель 22, блок 23 формирования временных интервалов, 1,5 МГц генератор 24, счетчик импульсов 25, блок 26 модификации адреса, блок 27 запоминающего устройства фронта импульса, блок 28 запоминающего устройства значения тока. Блок 2 управления мощностью и направлением тока для контроля процесса размагничивания и режимов работы устройства содержит блок 29 индикации, включающий блок 30 запоминающих устройств, индикатор 31 запоминающих устройств, деши фратор 32, индикатор 33 дешифратора, цифровой вольтметр 34, индикатор 35 цифрового вольтметра. При этом первый вход источника 1 импульсного тока подключен к силовой сети, второй, третий, четвертый и пятый входы источника 1 импульсного тока подключены к первому, второму, третьему и четвертому выходам блока 2 управления мощностью и направлением тока, первый выход источника 1 импульсного тока подключен к ферромагнитной конструкции, второй выход источника 1 импульсного тока подключен к входу блока 2 управления мощностью и направления тока. Вход автоматического выключателя 3 подключен через первый вход источника 1 импульсного тока к силовой сети, второй вход автоматического выключателя 3 подключен через второй вход источника 1 импульсного тока к первому вы ходу блока 2 управления мощностью и направлением тока, а выход автоматического выключателя 3 подключен к первому входу тиристорного регулятора мощности тока 4, ко второму входу которого подключен через третий вход источника 1 импульсного тока второй выход блока 2 управления мощностью и направлением тока, выход тиристорного регулятора 4 мощности тока подключен к силовому трансформатору 5, вторая обмотка которого подключена к силовому выпрямителю 6, выход которого подключен к силовому элементу 7 обратной связи, первый выход которого подключен к первому входу блока 8 реверсирования, а второй выход подключен через второй выход источника 1 импульсного тока к входу блока 2 управления мощностью и направлением тока, третий и четвертый выходы которого подключены через четвертый и пятый входы источника 1 импульсного тока к третьему и второму выходам блока реверсирования 8, выход которого через первый выход источника 1 импульсного тока подключен к ферромагнитной конструкции. Второй и пятый выходы блока 9 формирования режимов подключены ко второму и первому входам блока 10 ключей, второй вход блока 9 формирования режимов подключен ко второму выходу блока 11 контроля контакторов, первый выход блока 9 формирования режимов подключен к третьему входу блока 12 обратной связи, первый и третий входы блока 9 формирования режимов подключены к третьему и второму выходам блока 12 обратной связи, третий, шестой, седьмой, восьмой, девятый, десятый и одиннадцатый выходы блока 9 формирования режимов подключены к перовому, седьмому, пятому, шестому, четвертому, третьему и второму вы ходам блока 13 программирования, четвертый вход блока 9 формирования режимов подключен к четвертому выходу блока 13 программирования. Второй вход генератора 14 подключен к четвертому входу блока 9 формирования режимов, первый выход генератора 14 подключен к входу формирователя 15 стробов и импульсов, второй выход генератора 14 подключен к третьему входу блока 16 управления тиристорами, третий выход формирователя 15 стробов и импульсов подключен к одиннадцатому выходу блока 9 формирования режимов, первый выход формирователя 15 стробов и импульсов подключен к четвертому входу блока 16 управления тиристорами, первый выход блока 16 управления тиристорами подключен через первый выход блока 9 формирования режимов к третьему входу блока 12 обратной связи, второй выход блока 16 управления тиристорами подключен через второй выход блока 9 формирования режимов к второму входу блока 10 ключей, третий выход блока 16 управления тиристорами подключен к восьмому выходу блока 9 формирования режимов, первый вход блока 16 управления тиристорами через первый вход блока 9 формирования режимов подключен к третьему вы ходу блока 12 обратной связи, второй выход формирователя 15 стробов и импульсов подключен к первому входу сче тчика 17, третий вход счетчика 17 подключен к четвертому входу 9 формирования режимов, выход счетчика 17 подключен к пятому входу 18 формирования длительности циклов, второй вход счетчика 17 подключен к первому выходу блока 18 длительности цикла, третий выход блока 18 формирования длительности циклов подключен к шестому выходу блока 9 формирования режимов, второй выход блока 18 формирования длительности циклов подключен к четвертому выходу блока 9 формирования режимов, пятый выход блока 18 формирования длительности циклов подключен к седьмому выходу блока 9 формирования режимов, первый вход блока 18 формирования длительности циклов подключен через второй вход блока 9 формирования режимов ко второму выходу блока 11 контроля контакторов, второй вход блока 18 формирования длительности циклов подключен через третий вход блока 9 формирования режимов ко второму выходу блока 12 обратной связи, четвертый вы ход бока 18 формирования длительности циклов подключен к входу блока 19 переключения контакторов, третий вход блока 18 формирования длительности циклов подключен к первому выходу блока 20 задания режимов, четвертый вход блока 18 формирования длительности циклов подключен ко второму выходу блока 21 запуска, первый вход генератора 14 подключен к шестому выходу блока 21 запуска, второй вход блока 16 управления тиристорами подключен к пятому выходу блока 21 запуска, четвертый вход счетчика 17 подключен к третьему выходу блока 21 запуска, выход блока 19 переключения контакторов через пятый выход блока 9 формирования режимов подключен к первому входу блока 10 ключей, второй выход блока 20 задания режимов подключен к девятому выходу блока 9 формирования режимов, третий выход блока 20 задания режимов подключен к двенадцатому выходу блока 9 формирования режимов, первый выход блока 21 запуска подключен к десятому вы ходу блока 9 формирования режимов, пятый выход блока 21 запуска подключен к третьему вы ходу блока 9 формирования режимов. Выход делителя 22 подключен к пятому входу блока 23 формирования временных интервалов, первый вход делителя 22 через третий вход блока 13 программирования и десятый выход блока 9 формирования режимов подключен к первому вы ходу блока 21 запуска, второй вход делителя 22 через второй вход блока 13 программирования и одиннадцатый выход блока 9 формирования режимов подключен к третьему выходу формирователя 15 стробов и импульсов, выход блока 23 формирования временных интервалов подключен ко второму входу 1,5 МГц генератора 24, третий вход делителя 22 подключен к выходу 1,5 МГц генератора 24, первый вход которого подключен через третий вход блока 13 программирования и десятый выход блока 9 формирования режимов к первому выходу блока 21 запуска, второй вход блока 23 временных интервалов через второй вход блока 13 программирования и одиннадцатый выход блока 9 формирования режимов подключен к третьему выходу формирователя 15 стробов и импульсов, третий вход блока 23 формирования временных интервалов через пятый вход блока 13 программирования и седьмой выход блока 9 формирования режимов подключен к пятому выходу блока 18 формирования длительности цикла, четвертый вход блока 23 формирования временных интервалов через шестой вход блока 13 программирования и восьмой выход блока 9 формирования режимов подключен к третьему выходу блока 16 управления тиристорами, первый вход счетчика импульсов 25 через первый вход блока 13 программирования и третий выход блока 9 формирования режимов подключен к четвертому выходу блока 21 запуска, второй вход счетчика импульсов 25 через седьмой вход блока 13 программирования и шестой выход блока 9 формирования режимов подключен к третьему выходу блока 18 формирования длительности циклов, второй выход счетчика импульсов25 подключен к первому входу блока 26 модификации адреса, первый вход блока 23 формирования временных интервалов подключен к третьему выходу блока 27 запоминающего устройства фронта импульса, первый выход блока 26 модификации адреса подключен к входу блока 28 запоминающего устройства значения тока, второй выход блока 26 модификации адреса подключен к входу блока 27 запоминающего устройства фронта импульса, второй вход блока 26 модификации адреса через четвертый вход блока 13 программирования и девятый выход блока 9 формирования режимов подключен ко второму выходу блока 20 задания режимов, третий вход блока 26 модификации адреса через седьмой вход блока 13 программирования и шестой выход блока 9 формирования режимов подключен к третьему вы ходу блока 18 формирования длительности циклов второй выход блока 27 запоминающего устройства фронта импульса через четвертый выход блока 13 программирования и четвертый вход блока 9 формирования режимов подключен к третьему входу счетчика 17 и второму входу генератора 14, выход блока 28 запоминающего устройства значения тока через второй выход блока 13 программирования подключен ко второму входу блока 12 обратной связи. Первый выход блока 12 обратной связи подключен к первому входу блока 29 индикации, третий выход блока 13 программирования подключен ко второму входу блока 29 индикации, двенадцатый и четвертый выходы блока 9 формирования режимов подключены ко второму и четвертому входам блока 29 индикации. Первый вход блока 30 запоминающих устройств через третий вход блока 29 индикации и двенадцатый выход блока 9 формирования режимов подключен к третьему выходу блока 20 задания режимов, второй вход блока 30 запоминающих устройств через четвертый вход блока 29 индикации и четвертый выход блока 9 формирования режимов подключен ко второму выходу блока 18 формирования длительности циклов, выход блока запоминающих устройств соединен с выходом индикатора 31 запоминающих устройств, первый вход дешифратора 32 через второй вход блока 29 индикации и третий выход блока 13 программирования подключен к первому выходу блока 27 запоминающего устройства фронта импульса, второй вход деши фратора 32 через третий вход блока 29 индикации и первый выход блока 13 программирования подключен к первому выходу сче тчика импульса 25, выход дешифратора 32 подключен к индикатору 33 дешифратора. Вход цифрового вольтметра 34 через первый выход блока 29 индикации подключен к первому вы ходу блока 12 обратной связи, а выход ци фрового вольтметра 34 подключен к индикатору 35 цифрового вольтметра. Источник 1 импульсного тока служит для создания рабочего тока, подводимого к размагничиваемой ферромагнитной конструкции. Блок 2 управления мощностью и направлением тока служит для управления источником тока. Блок 2 управления мощностью и направлением тока обеспечивает реализацию заданного закона размагничивания путем воздействия на блоки источника 1 импульсного тока. Автоматический выключатель 3 служит для подключения источника 1 тока к силовой сети и отключения его при превышении допустимого значения тока. Тиристорный регулятор мощности 4 служит для обеспечения регулирования амплитудного напряжения на его выходе и может быть реализован в виде тиристорного широтно-импульсного регулятора напряжения. Силовой трансформатор 5 служит для понижения напряжения до номинальной величины. Силовой выпрямитель 6 служит для выпрямления тока и может быть реализован по мостовой схеме выпрямления. Силовой элемент обратной связи служит для съема величины размагничивающего тока и может быть реализован в виде шун та. Блок 8 реверсирования служит для переключения полярности (реверсирования) рабочего тока и может быть реализован с помощью контакторов (например, из 4 штук) с обмотками управления. Перекрестное включение вспомогательных контактов контакторов в цепи обмоток исключает возможность одновременного включения контакторов. Блок 9 формирования режимов служит для задания режимов размагничивающего тока. Блок 10 ключей служит для обеспечения управления силовой частью и развязки силовой части от цепей управления с помощью оптронов. Блок 11 контроля контакторов обеспечивает контроль состояния (замкнуты или разомкнуты) контактов контакторов. Блок 12 обратной связи служит для сравнения сигналов снимаемого с силовой элемента обратной связи и эталонного и формирования сигнала управления тири-сторным регулятором мощности 4. Блок 13 программирования служит для хранения кодов величин токов и кодов формирования фронтов нарастания и спадов. Генератор 14 вырабатывает тактовую частоту 400 кГц. Формирователь 15 стробов и импульсов вырабатывает строба и импульсы управления контакторами. Блок 16 управления тиристорами вырабатывает импульсы управления силовыми тиристорами. Счетчик 17 служит для деления тактовой частоты. Блок 18 формирования длительности цикла служит для формирования длительности рабочего цикла. Блок 19 переключения контактов контакторов вырабатывает импульсы управления контакторами. Блок 20 задания режимов служит для выбора (задания) режима размагничивающего тока. Блок 21 запуска вырабатывает сигнал запуска и останова устройства. Делитель 22 обеспечивает деление частоты 1,5 МГц для формирования фронта импульса. Блок 23 формирования временных интервалов формирует длительность цикла нарастания и спада импульса тока. 1,5 МГц генератор 24 служит для обеспечения расширения диапазонов углов открывания силовых тиристоров, что в свою очередь обеспечивает достижение круты х фронтов импульсов тока в нагрузке. Счетчик импульсов 25 вырабатывает код для сравнения с кодом блока запоминающих устройств. Блок 26 модификации адреса формирует смещение адреса, которое суммируется к старшим разрядам кода счетчика 25 и поступает на адресные входы блоков запоминающих устройств. Блок 27 запоминающего устройства фронта импульса служит для хранения пятиразрядных кодов фронтов нарастания тока. Блок 28 запоминающего устройства значения тока служит для хранения двоичных кодов амплитудных импульсов тока. Блок 29 индикации предназначен для индикации в процессе работы текущего значения тока в нагрузке, режима работы и номера формирующего импульса тока. Блок 30 запоминающих устройств служит для преобразования сигналов в словес-ные выражения режимов работы устройства. Индикатор 31 запоминающих устройств служит для визуальной информации режима работы устройства. Дешифратор 32 служит для преобразования сигналов в цифровые символы количества импульсов. Индикатор 33 дешифратора служит для визуальной информации номера импульса размагничивающего тока. Цифровой вольтметр 34 служит для преобразования напряжения на шунте в цифровые символы, пропорциональные амплитудным значениям тока, протекающего через размагничиваемую конструкцию. Устройство для размагничивания ферромагнитных конструкций DS10 работает следующим образом. Лицевая панель устройства (см.фиг.7,8) служит для управления и визуального контроля процесса размагничивания. На панели отражена световая информация по следующим параметрам: режим работы устройства; порядковый номер импульса в цикле; амплитуда и полярность импульса; На лицевой панели размещены: кнопка "Пуск"; кнопка "Стоп"; кнопка "Режим"; кнопка "Аварийный стоп". Порядок работы следующий: 1) закрепляются токоподводы-зажимы на размагничиваемой конструкции; 2) подается напряжение на шкаф управления устройством; 3) включается автоматический выключатель устройства; 4) нажатием кнопки "Режим" устанавливается режим N1 работы устройства, повторное нажатие кнопки соответствует режиму N2, третье - режиму N3, четвертое - устанавливается исходное состояние; 5) нажатием кнопки 'Пуск" включают установку в выбранном режиме, после окончания режима установка автоматически отключается; 6) по окончании работы отключается автоматический выключатель и снимается напряжение со шкафа управления устройством. При этом в устройстве проходят следующие процессы. Включением автоматического выключателя 3 подается напряжение на блок питания (не показанного на фиг.1) и силовые тиристоры тиристорного регулятора мощности тока 4, Нажатием кнопки "Режим" в блоке задания режима 20 вырабатывается сигнал, поступающий на блок формирования длительности циклов 18, блок модификации адреса 26 (в режиме N1 или N2) и на блок индикации 29. Блок индикации высвечивает соответствующий режим работы устройства. При нажатии кнопки "Пуск" блок запуска 21 вырабатывает сигнал, включающий генератор 14, счетчик 17, делитель 22, блок формирования длительности циклов 18. Генератор 14 генерирует импульсы напряжения частотой 409 кГц, поступающие на формирователь стробов и импульсов 15, который формирует положительные и отрицательные строба, синхронизированные с импульсами частотой 50 Гц, поступающими на вход формирователя стробов и импульсов 15 из блока питания. Формирователь стробов и импульсов 15 вырабатывает также сигналы частотой 100 Гц, которые подаются на блок управления тиристорами 16, счетчик 17 и блок формирования временных интервалов 23. Положительный и отрицательные строба поступают на вход блока управления тиристорами 16. Блок управления тиристорами 16 вырабатывает сигналы управления, поступающие на вход блока ключей 10, а также сигналы управления, поступающие на вход блока ключей 10, а также сигналы, поступающие на блок обратной связи 12. Сигнал 1 Гц от счетчика 17, поступая на вход блока формирования длительности циклов 18, запускает ее счетчики. Схема .формирования длительности циклов формирует временную диаграмму серии импульсов, выдает сигнал запуска блока модификации адреса 26 и счетчика импульсов 25, а также вырабатывает строб управления для запуска блока переключения контакторов 19, который вырабатывает положительный или отрицательный сигнал, поступающий на блок ключей 10, который вырабатывает сигнал управления тиристорным регулятором мощности 4 и сигнал управления блоком реверсирования 8. Блок контроля контакторов 11 реагирует на отличное состояние хотя бы одного из контакторов блока реверсирования 8 и вырабатывает сигнал, запрещающий работу блока формирования длительности циклов 18. Сигнал от блока задания режима 20 позволяет блоку модификации адреса 26 выбрать код, соответствующий' заданному режиму, и вырабатывает сигнал запуска блока запоминающих устройств фронта импульса 27 и блока запоминающего устройства значения тока 28. Блок запоминающего устройства фронта импульса 27 вырабатывает импульс выбора переменного коэффициента деления делителя 22 частоты 1,5 МГц генератора 24, вырабатывает код длительности пакета импульсов, поступающий на вход блока формирования временных интервалов 23, а также вырабатывает сигнал окончания цикла размагничивания, который поступает на вход генератора 14 и счетчика 17. Блок формирования временных интервалов 23, преобразуя сигналы от делителя 22, блока формирования длительности циклов 18 и формирования стробов и импульсов 15, вырабатывает строб для получения пакета импульсов генератора 24, а также вырабатывает сигнал досчета, определяющий угол открытия тиристоров, который подается на вход блока управления тиристорами 16. Блок запоминающего устройства значения тока 28 вырабатывает сигнал, поступающий на блок обратной связи 12 для сравнения этого сигнала с напряжением, снимаемым с силового элемента обратной связи 7. Блок обратной связи 12 сравнивая сигнал блока запоминающего устройства значения тока с напряжением на силовом элементе обратной связи, вырабатывает сигналы увеличения или уменьшения угла отпирания тиристоров, которые поступают на входы блока управления тиристорами 16. Тиристорный регулятор мощности 4, управляемый блоком ключей 10, формирует переменное напряжение частотой 50 Гц, модулированное формой сигнала в запоминающих устройства х 27 и 28, которое поступает на силовой трансформатор 5. Силовой выпрямитель 6 преобразует промоду-лированное переменное напряжение в импульсное однополярное напряжение, которое блоком реверсирования 8 поочередно, по сигналу от блока ключей 10, подает напряжение к размагничиваемому изделию в противоположных направлениях. Переключение контактов контакторов равно нулю. По окончанию цикла импульсов генератор 14 прекращает работу и блок управления тиристорами не вырабатывает сигналы управления блоком ключей. Если по какимлибо причинам величина тока через размагничиваемое изделие превышает величину, запрограммированную платами запоминающих устройств 27, 28, блок обратной связи вырабатывает сигнал перегрузки, который поступает на автоматический выключатель 3. На блоке запоминающего устройства 30 по сигналам от блока задания режима 20, блок формирования длительности циклов 18 формируется код, соответствующий режиму работы схемы, который высвечивается индикаторами: ГЗР - готовность к заданию режима, РЕ 1, ΡΕ2, РЕЗ - режим 1, режим 2, режим 3, РНЗ - режим не задан, СБ1 - сбой в работе контакторов. По коду счета со счетчика импульсов 25 дешифратор 32 реализует функцию гашения поступающую из блока запоминающего устройства фронта импульса 27 и вырабатывает сигнал по коду счета, поступающий из счетчика импульсов 25, который высвечивается индикаторами 33. По сигналу из блока обратной связи 12 цифровой вольтметр 34 вырабатывает сигналы, пропорциональные величине тока и высвечивается на индикаторах 35. Примером конкретного осуществления устройства для размагничивания ферромагнитных конструкций может быть устройство, представленное на фигурах 2, 3, 4, 5, 6. Блок управления мощностью и направлением тока предназначен для формирования электрических сигналов управления процессом пропускания через размагничиваемую конструкцию серии импульсов тока переменной полярности и убывающей амплитуды. Длительность, количество и закон изменения амплитуды импульсов определяется режимом работы. Устройство для размагничивания ферромагнитных конструкций имеет 3 режима работы: РЕЖ 1-26 импульсов, максимальный ток - 5 кА, длительность импульсов - 2 с, паузы - 3 с, минимальный ток - 30 А. РЕЖ 2-26 импульсов, максимальный ток - 10 кА, минимальный ток - 60 А, длительность импульсов - 2 с, длительность паузы - 3 с. РЕЖ 3-100 импульсов, максимальный ток - 1 кА, минимальный ток 30 А, длительность импульсов - 3 с, длительность фронта и спада импульсов - 2 с, длительность паузы - 3 с. Управление амплитудой импульсов тока, протекающего через размагничиваемую конструкцию (нагрузку), осуществляется изменением угла открывания тиристоров по первичной обмотке силового трансформатора. Контроль и регулировка тока в нагрузке осуществляется по падению напряжения на шунте, включенном в цепь нагрузки. Блок ключей (см.фиг.2) предназначен для непосредственного управления силовыми тиристорами, контакторами и выключением автомата при превышении допустимого тока в нагрузке. Блок ключей состоит из пяти транзисторных ключей (VT1...VT5), управляемых по входам сигналами уровней ТТЛ-логики. Оптотиристоры VS1, VS2 предназначены для гальванической развязки цепей силовых тиристоров от блока управления, а оптотиристоры VS3, VS4 - для гальванической развязки цепи питания обмоток контакторов от блока управления. Реле К при перегрузке замыкает цепь питания дистанционного расцепителя, установленного в силовом автомате питания. Блок контроля контакторов (фиг.2) предназначен для контроля состояния контакторов перед подачей импульсов открывания тиристоров. Блок контроля контакторов реагирует на "незамкнутость", хотя бы одного из контакторов положительной или отрицательной группы, а также на "замыкание" хотя бы одного из контакторов. Блок контроля контакторов состоит из двух аналогичных по схеме частей, каждая из которых анализирует одну гр уппу контакторов. Часть схемы на элементах R1...R6, VD1...VD6, VD13...VD18, R15, R17, С1, VT1 и К1 контролирует контакторы КМ1...КМ6. Контакторы реле К1 замкнуты в том случае, когда контакторы КМ1...КМ6 либо все замкнуты, либо все разомкнуты. Когда в группе контакторов есть и замкнутые и разомкнутые, то реле К1 разомкнуто. Аналогично работает вторая 4aqTb схемы, но для контакторов КМ7...КМ12. Сигнал контроля контакторов последовательно проходит через контакты реле Κί и К2 и поступает на блок формирования длительности циклов. Сигнал равный нулю разрешает формирование следующего импульса тока. Когда реле К1 или К2 разомкнуто, сигнал равен единице и блокирует формирование следующего импульса тока. Блок формирования режимов (фиг.3) предназначен для формирования временных интервалов и сигналов управления, необходимых для функционирования блока управления. Блок формирования режимов состоит из генератора импульсов частотой 409 кГц (элементы DD2, R3, R4, С2), необходимой для дискретизации интервала синусоиды напряжения в первичной обмотке силового трансформатора. При частоте 409 кГц в интервалах полуволны синусоиды частотой 50 Гц укладывается 4090 периодов задающего генератора импульсов, что позволяет изменить углы открывания тиристоров с шагом 1 /4090 от полного угла открывания. Формирователь стробов и импульсов 100 Гц (фиг.3) осуществляет привязку стробов частотой 50 Гц, поступающих на входы, задающей часто те 409 кГц (DD1, DD5) и формирует импульсы частотой 100 Гц и длительностью 1,2 мкс в моменты перехода синусоиды через нулевое значения. Блок управления тиристорами (фиг.З) (DD21, DD22, DD24...DD32, DD15.2, DD23.3) формирует импульсы запуска тиристоров в соответствии с заданным углом открывания. На элементах DD28...DD30 собран 12-разрядный суммирующий счетчик, тактируемый частотой 409 кГц. Импульс на выходе 12 DD30 устанавливает триггер DD22.3 в единичное состояние. Сигнал этого триггера, пройдя через схему И (DD3.2), поступает на блок ключей и запускает один из двух силовых тиристоров. Момент появления импульса запуска зависит от первоначального состояния счетчиков D28...D30, которое записывается в эти счетчики импульсами частотой 100 Гц. При начальном состоянии счетчиков, близком нулю, импульс запуска появляется в самом конце синусоиды, что соответствует минимальному углу открывания тиристора и, следовательно, минимальному току в нагрузке. Максимальное начальное значение кода обеспечивает максимальный угол открывания тиристоров (максимальный код, равный 3840 обеспечивается схемой ограничения). Начальное значение кода формируется в реверсивном счетчике (DD25...DD27). Управлениесчетом в счетчике обеспечивается элементами "И-НЕ" DD24.1, на которые поступают сигналы: частота досчета Рдсч; сигналы обратной связи "увелич." и "уменьш." и "комп." -через промежуточный запоминающий триггер DD21; сигналы ограничения максимального и минимального кодов с элементов DD31, DD23 3, DD15.2hDD32. Сигнал "увелич." принимает нулевое значение при достижении требуемого значения тока. Сигнал "уменьш." принимает единичное значение, когда ток превышает требуемое значение на 10%. Значение в реверсивном счетчике остается неизменным тогда, когда оба сигнала "увелич." и "уменьш." равны, нулю, и, следовательно ток, в нагрузке отличается от номинального не более чем на ±5%. Счетчик (фиг.3) собран на элементах DD9, DD10 и вырабатывает сигналы 1 Гц. 5 Гц. Сигнал 1 Гц поступает на схему формирования длительности циклов (DD11...DD13, DD14.1, DD15.1, DD1.3), которая формирует диаграмму серии импульсов. Сигнал 5 Гц поступает на плату индикации, обеспечивая мерцание индикаторов "РЕ" при работе размагничивающего устройства. В исходном состоянии счетчик DD11 находится в нулевом состоянии. После запуска с частотой 1 Гц на выходах деши фратора DD12 последовательно появляются нули. В состоянии "0" ("О" на выходе N9 дешифратора DD12) выходные сигналы управления контакторами "Упр.К1" и "Упр.К2) равны нулю. При переходе в состояние "1" ("0" на выходе N10 дешифратора DD12) изменяется состояние счетного триггера DD16.1, выполняющего роль переключателя полярности формируемого импульсного тока, и один из сигналов "Упр.К1" или "Упр.К2" замыкает соответствующую группу контакторов. Через пол секунды сигналами Т1 (фиг.3) и 1 Гц в триггер DD16.2 записывается сигнал контроля контакторов "Р". Инверсный выход триггера подключен к схеме стробирования DD15.1 триггера DD1.3, формируеющего сигнал управления "У". Сигнал управления "У" формируется в состоянии "РЕЖ 2" только при условии задания одного из трех режимов и при сигнале контроля контакторов Р, равно нулю. Длительность сигнала управления, и, следовательно, импульса тока в нагрузке будет определяться интервалом между сбросом и установкой триггера DD1.3. Сигнал установки триггера поступает со схемы селекции режимов DD14.1. Схема задания режимов (фиг.3) выполнена на цифровых микросхемах DDI.4, DD18, DD19, DD8.2 и предназначена для схемы режимов работы блока управления путем формирования управляющих сигналов "РЕЖ 1к", "РЕЖ 5к", "РЕЖ 10к". На триггерах DD18 собран двухразрядный счетчик импульсов, изменяющий состояние блока управления при каждом нажатии кнопки "РЕЖ". Дешифратор DD19 дешифрирует состояние счетчика и формирует сигналы "РЕЖ 1к"..."РЕЖ 5к"б "РЕЖ 10к" "РЕЖ 5к 10к". Сигнал "РЕЖ 5к 10к" изменяет коэфффициент пересчета счетчика D11 и длительность сигнала управления равна 2 секундам. Сигнал "РЕЖ 1к" задает длительность сигнала управления 4 секунды. Сигналы "РЕЖ 5к", "РЕЖ 10к" поступают на блок программирования (на блок модификации адреса). Выходы счетчика импульсов, обозначенные на схеме "РЕЖ Ор" и "РЕЖ 1р" поступают на плату индикации для индицирования заданного режима работы. Блок программирования (фиг.4) предназначен для хранения в памяти констант распределения амплитуд импульсов и фронтов нарастания тока и для формирования импульсов досчета в соответствии с кодами фронтов нарастания тока и выполнен на микросхемах постоянного запоминающего устройства DD19...DD23 и блока модификации адреса DD15...DD18. Микросхема DD19...DD21 составляет 12-разрядную плату запоминающих устройств (ПЗУ), в которой хранятся двоичные коды амплитуд импульсов, a DD22, DD23 хранят 5-разрядные коды фронтов нарастания тока, разряды "Останов", "Поддиапазон" и "Гашение". Емкость ПЗУ — 256 слов. Из них используется: РЕЖ 1 - 26 слов; РЕЖ 2-26 слов; РЕЖЗ- 100 слов. Источником адреса ПЗУ является 8-разрядный двоично-десятичный счетчик (DD13, DD14). Счетчик блока программирования тактируется сигналом управления ("Активный строб") и, следовательно, считает количество импульсов тока. Выходной код счетчика также поступает на блок индикации для индикации номера текущего импульса тока. Для того, чтобы в зависимости от режима работы обращаться разным массивам данных используется блок модификации исходного адреса, который состоит из 4-разрядного сумматора (DD18) и элементов формирования смещения адреса (DD15, DD16). Смещение суммируется к старшим четырем разрядам кода счетчика импульсов (DD14, DD13) и поступает на адресные входы ПЗУ. Смещение зависит от выбранного режима. В режиме 3 сигналы "РЕЖ 5к" и "РЕЖ 10к" равны единицам и на выходы мультиплексоров (DD15, DD16) поступает код 0000, то есть смещение равно нулю. В режиме 1 сигнал "РЕЖ 5к" равен 0, а сигнал "РЕЖ 10к" равен 1 и на выходы мультиплексоров поступает код 1010, то есть код А. В режиме 2 сигнал "РЕЖ 5к" равен 1, а "РЕЖ 10к" равен 0 и на выходы мультиплексоров поступает код 1101, то есть код Д. Мультиплексор DD17 используется для модификации младших разрядов адреса, чтобы по окончании формирования импульса тока выдать на цифроаналоговый преобразователь значение , вместо кода амплитуды тока. Блок программирования (фиг.4) состоит из генератора импульсов частотой 1,5 МГц (DD12, DD11.3, DD11.4), делителя частоты с переменным коэффициентом деления (DD3, DD4), пятиразрядного счетчика импульсов (DD5, DD6.1, DD2.3), дешифратора пятиразрядного кода счетчика в позиционный код (DD7, DD8) и коммутатора "32 в 1" (DD9, DD10, DD11.1). Частота 1,5 МГц генератора импульсов выбрана из следующего расчета: блок ограничения максимального и минимального кодов ограничивает углы открывания силовых тиристоров в пределах 0,126 ≤ j ≤ 3,1 рад, то есть минимальное время от начала до синусоиды (следовательно, от импульса частотой 100 Гц) до импульса запуска тиристоров равно: где Ts = 10 мс; dt = 0,126; Dt = 400 мкс. В течение этого времени возможна работа блока программирования. Для достижения крутых фронтов импульсов тока в нагрузке необходимо обеспечить достижение номинального значения угла открывания не более чем за 100...200 мкс (10...20 периодов синусоиды). Для максимального тока (10 кА) необходимо обеспечить угол открывания около 1,15 радиан, что соответствует начальному коду в сче тчике (DD28...DD30 фиг.3) равному 3800. Следовательно, за один полупериод синусоиды необходимо изменить код в счетчике на значение равное 350, то есть за время 400 мкс генератор импульсов досчета должен сформировать не менее 350 импульсов, что соответствует частоте, близкой 1 МГц. Частота импульсов досчета не должна быть кратной частоте 409 кГц. Частота 4,5 МГц удовлетворяет этим требованиям. Работой генератора 1,5 МГц управляет выходной сигнал коммутатора 32 в 1 (схемы формирования временных интервалов). Длительность работы генератора зависит от значения кода, поступающего на коммутатор из ПЗУ кодов фронта нарастания тока. Импульс частотой 100 Гц обнуляет счетчик (DD5, OD6.1) на всех вы ходах дешифраторов, кроме выхода "0" DD7, устанавливаются высокие потенциалы. Так как код в ПЗУ фронтов нарастания никогда не равен нулю, то на выходе элемента DD11.1 также устанавливается высокий потенциал, разрешающий работу генератора 1,5 МГц. Импульсы генератора поступают на блок формирования режимов, а также на делитель частоты (DD3, DD4). Коэффициент деления зависит от заданного режима работы, от момента формирования импульса тока ("поиск/слежение") и от поддиапазона измерения сигнала обратной связи. В режиме РЕЗ" сигнал "РЕЖ 1 к" равный 1 задает коэффициент деления равный единице, то есть каждый импульс генератора изменяет состояние счетчика (DD5, DD6.1) и выходов дешифраторов (DD7, DD8). Запрещающий сигнал на выходе элемента DQ 11.1 появится в момент сравнения кода счетчика с кодом ПЗУ. В режиме "РЕ 1", "РЕ 2" сигнал "РЕЖ 1 к" равен 0 и коэффициент деления зависит от сигналов "поиск/слежение" и "поддиапазон". Сигнал "поиск/слежение" равен 1 в момент формирования фронтов импульсов тока, что обеспечивает коэффициент деления равный 8 при сигнале "поддиапазон" равный 1 и 2 при сигнале "поддиапазон" равный 0. При этом генератор импульсов досчета формирует пакет импульсов в 8 или 2 раза больше, чем код ПЗУ, что обеспечит крутой фронт нарастания тока. При достижении номинального значения тока сигнал "поиск/слежение" равен 0, что приводит к уменьшению коэффициента деления и, следовательно, к более медленному изменению угла открывания тиристоров. Весь рабочий диапазон токов 30 А... 10 кА устройства для размагничивания разбит на два поддиапазона: 1-1 кА...10кА, 2-30 А...1 кА. В 1 поддиапазоне сигнал "поддиапазон" равен 1, во 2 поддиапазоне сигнал "поддиапазон" равен 0. Сигнал "поддиапазон" через инвертор DD1.3 поступает на блок обратной связи, где управляет коэффициентом усиления схемы формирования сигнала обратной связи. Блок обратной связи (фиг.5) предназначен для формирования из импульсного падения напряжения на шунте постоянного напряжения, пропорционального среднему значению падения напряжения на шунте, усиления его, сравнения с опорным напряжением и выработки сигналов, управляющи х изменением угла открывания тиристоров и схемой защиты от перегрузки. Блок обратной связи состоит из схемы формирования опорных напряжений (DA1, DA2), схемы сравнения (DA3...D A5), интегрирующего усилителя (DA7...D A9) и измерительного усилителя (DA6). Блок формирования опорных напряжений представляет собой цифро-аналоговый преобразователь, формирующий из цифрового 12-разрядного кода значений амплитуд импульсного тока постоянные напряжения в пределах от 1 мВ до 8 В. Подстроечный резистор R6 позволяет регулировать значение напряжений, поступающих непосредственно на входы схемы сравнения, для выравнивания коэффициентов усиления блока формирования опорных напряжений и интегрирующего усилителя. Блок сравнения состоит из трех операционных усилителей в компараторном режиме работы и выходными формирователями логических ТТЛ-уровней на стабилитронах VD2...VD4. Компаратор DA3 сравнивает выходной сигнал измерительного усилителя (DA6) с опорным напряжением 1,1В, формируемым с помощью делителя напряжения R2, R3. При превышении напряжения на выходе измерительного усилителя опорного напряжения, что соответствует току в нагр узке более 11 кА) компаратор вырабатывает нулевой сигнал "перегр.", который поступает на блок формирования режимов, где формируется после небольшой задержки сигнал замыкания реле питания расцепителя автомата. Компараторы DA4 и DA5 вырабатывают сигналы "уменьш." и "увелич,", управляющие работой реверсивного счетчика, С помощью резисторного делителя R16, R17 формируется два опорных напряжения, соответствующих нижней и верхней границе номинального значения, которые поступают соответственно на входы третьего компаратора DA5 и второго компаратора DA4. Если напряжение на входах второго компаратора DA5 и третьего компаратора DA4 находятся в пределах границ номинального значения, то выходные сигналы "уменьш." и "увелич," равны нулю, что не приводит к изменению угла открывания тиристоров. При изменениях сигнала в большую или меньшую сторону приводит к изменениям сигналов "уменьш." или "увелич.". Интегрирующий усилитель состоит из каскада усиления по переменному току (DA7), каскада с переменным коэффициентом усиления (DA8), пассивного интегратора (R40, С12) и усилителя постоянного тока (DA9). Каскад усиления по переменному току усиливает входной сигнал обратной связи амплитудой 150 мВ до значения порядка 2 В. Для устранения дрейфа нуля в этом каскаде применен операционный усилитель К140УД13, который переносит усиливаемый сигнал на несущую частоту 20 мГц. Следующий каскад представляет собой неинвертирующий усилитель переменного тока с изменяемым коэффициентом усиления, управляемым сигналом "поддиапазон". При сигнале "поддиапазон", равном нулю, транзисторы Т1 и Т2 закрыты и сопротивление цепи Т2, R25, R11 бесконечно велико, и коэффициент усиления каскада равен единице. При сигнале "поддиапазон", равном единице, транзисторы VT1 и VT2 открываются и сопротивление цепи VT2, R25, R11 равно R25 + R11, а коэффициент усиления каскада равен 9,5. Подстроенный резистор R11 позволяет в небольших пределах изменить коэффициент усиления каскада. Усиленный переменный промодулиро-ванный сигнал поступает пассивное интегрирующее звено R40, С12, где в основном выделяется и интегрируется модулирующее колебание. Каскад усилителя постоянного тока усиливает напряжение интегратора, окончательно отфильтровывает переменную составляющую с помощью конденсатора С13. Для снятия накапливаемого на конденсаторах С12 и С13 заряда в паузах между импульсами сигналом "Сбр.инт" происходит разряд емкостей. Измерительный усилитель (DA6) усиливает сигнал обратной связи до значений, необходимых для работы цифрового вольтметра (интегральная микросхема КР572П132). Блок индикации (фиг.6) предназначен для индикации в процессе работы текущего значения тока в нагрузке, режима работы и номера формируемого импульса тока. Блок индикации содержит цифровой вольтметр (DA 1), собранный на ИМС КР572П132 с элементами задания режима работы и пяти семисегментных индикаторах (HL6...HL10) типа АЛС 321Б1 с общим анодом. Резистором R46 устанавливается опорное напряжения Uon равное 1 6 на выходе 36. В этом случае при подаче на вход блока "Uизм" потенциала равного 1 В на индикаторах высветятся цифры 10000, то есть показания индикации будут соответствовать значению напряжения Uизм. Блок индикации номера импульса содержит два дешифратора (DD4, DD5) двоичного четырехразрядного кода в семисегментный код индикатора, набор резисторов (R22...R35), ограничивающих ток индикаторов и два семисегментных индикатора (HL4, HL5) типа АЛ С321Б1. На входы деши фраторов поступает 8-разрядный код счетчика импульсов тока. На вход "Г" дешифратора (DD5)старшей цифры номера импульса поступает сигнал ТАШ.ИНД." с блока программирования. Для номеров импульса 1...9 сигнал "ГАШ.ИНД." равен 1, что обеспечивает гашение старшей цифры. Блок индикации режима содержит три ПЗУ знакогенераторов (DD1, DD2. DD3), набор резисторов (R1...R21) и три семисегментных индикатора (HL1...HL3) типа АЛС321Б1. В качестве ПЗУ знакогенератора применены однократно программируемые ПЗУ с плавкими перемычками типа К155РЕЗ. Из 32 адресов в схеме задействовано всего S, то есть старшие разряды адреса А4 и A3 равны нулю. На входы "Адр.О" и "Адр.1" поступают сигналы "Код РЕЖ Ор" и "Код РЕЖ 1р" с платы задания режима. На вход "Адр 2" поступают через схему 21Ί-ΗΕ(DD6.2)сигналы "Н.сбр." и "Разреш.". Пока сигнал "Н,сбр." равен 0 независимо от сигнала "Разреш., на выходе "Адр 2" высокий потенциал. При сигнале "Н.сбр.", равном единице, сигнал на входе "Адр 2" зависит от сигнала "Разреш". Индицируемые символы обозначают: ГЗР - готовность к заданию режима; PEL..РЕЗ- режим 1...3; РНЗ - режим не задан; СБ1 - сбой в работе контакторов. На вход платы "Выбор" поступает импульсный сигнал частотой 5 Гц, обеспечивающий мерцание индикаторов "режим". Блок питания (на фиг. не показан) предназначен для выработки постоянных и переменных напряжений питания различных схем блока управления и цепей управления контакторами источника импульсного тока. Физические процессы, происходящие в ферромагнитных конструкциях при их размагничивании проходящими через их толщу импульсами тока, описаны в авторских свидетельствах на способ размагничивания ферромагнитных конструкций авторов предлагаемого изобретения. Основные технические данные и характеристики устройства приведены в таблице. Предлагаемое устройство для размагничивания ферромагнитных конструкций позволяет расширить функциональные возможности размагничивающих устройств, упростить технологию размагничивания и повысить качество размагничивания. Крупногабаритные стальные конструкции, подвергаются общему или локальному (вблизи сварных швов) размагничиванию в автоматическом режиме управления. Традиционное размагничивание при ограниченности производственных площадей затруднено необходимостью создания громоздких и дорогостоящих стационарных соленоидов (стендов), а для крупногабаритных конструкций - практически не возможно. Известное размагничивающее устройство "Проток 5" функционально ограничено по мощности и другим техническим характеристикам, а отсутствие в системе управления обратной связи по току не позволяет стабилизировать амплитудные значения импульсов размагничивающего тока. Максимальные значения тока в этом случае определяются сопротивлением нагрузки, а его затухание по заданному закону нарушается в зависимости от состояния переходного сопротивления в точках крепления токоподводов. Это приводит к формированию случайных остаточных намагничений ферромагнитных конструкций, снижающих качество размагничивания. Предлагаемое изобретение обеспечивает стабилизацию амплитуды размагничивающих импульсов тока, изменяющихся строго по заданному закону, и высокое качество размагничивания ферромагнитных конструкций. Предусмотрена защита устройства по недопустимому возрастанию размагничивающего тока. Используемый принцип управления позволяет выполнять размагничивание ферромагнитных конструкций в автоматическом режиме, что упрощает те хнологию размагничивания и исключает зависимость качества размагничивания от квалификации оператора.
