Спосіб контролю щільності твердої фази суспензій та пристрій для його здійснення

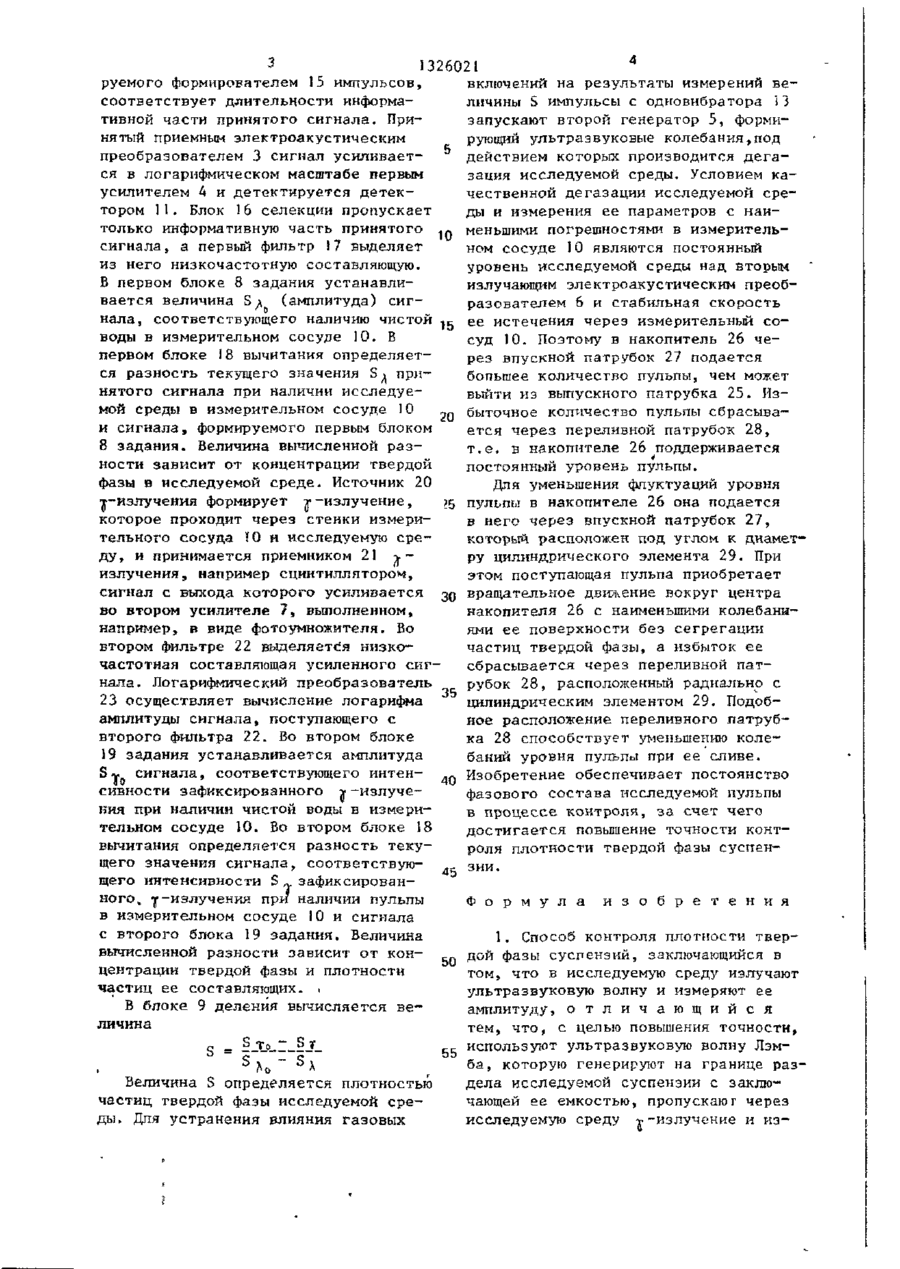

1. Способ контроля плотности твердой фазы суспензий, заключающийся в том, что в исследуе­мую среду излучают ультразвуковую волну и изме­ряют ее амплитуду, отличающийся тем, что, с целью повышения точности, используют ультра­звуковую волну Лэмба, которую генерируют на границе раздела исследуемой суспензии с заключа­ющей ее емкостью, пропускают через исследуемую среду g-излучение и измеряют амплитуду ультразвуковой волны Лэмба и интенсивность g-излуче­ния, прошедших заданное расстояние через исследуемую среду для суспензии и эталонной жидкости по соотношению измеренных величин судят о контролируемом параметре.

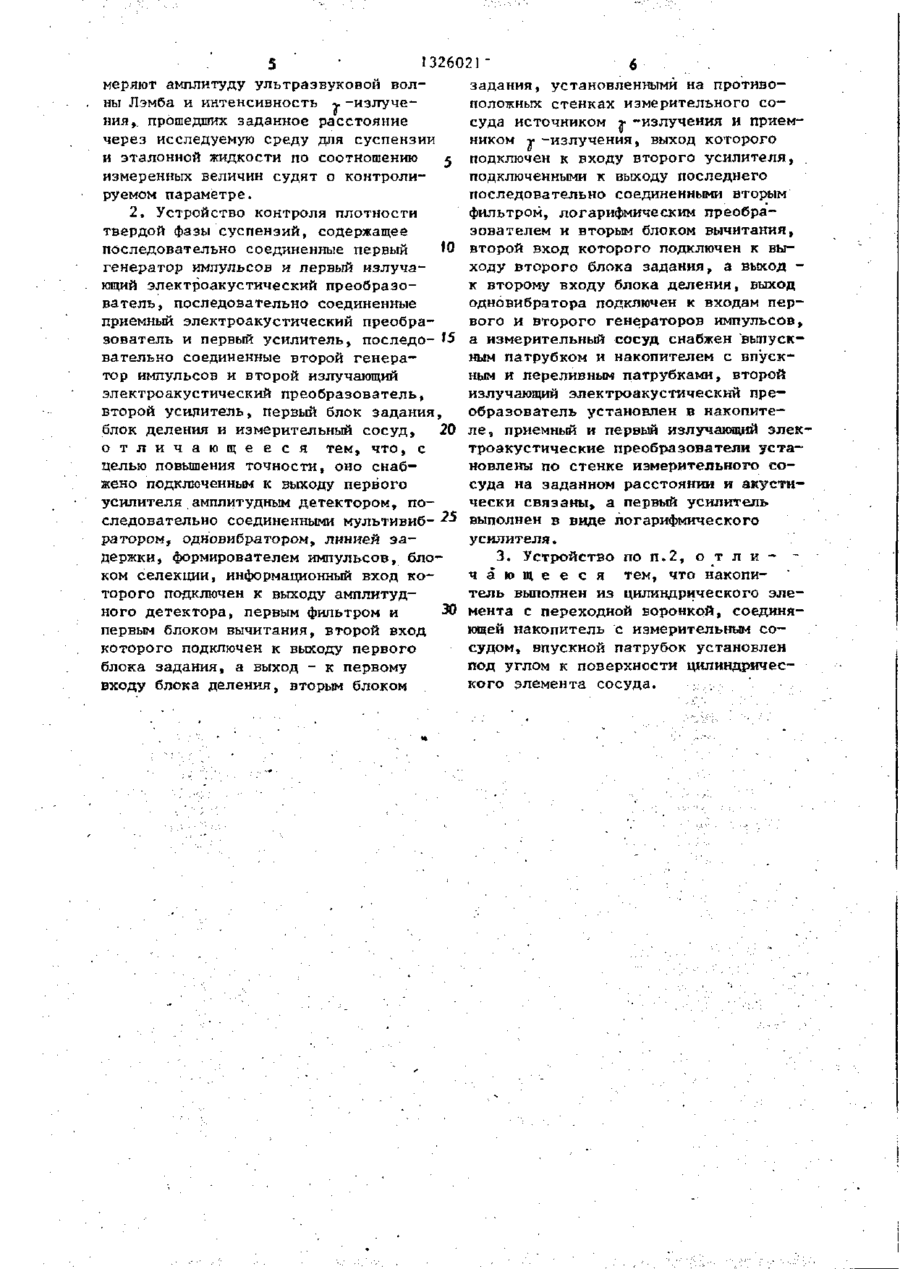

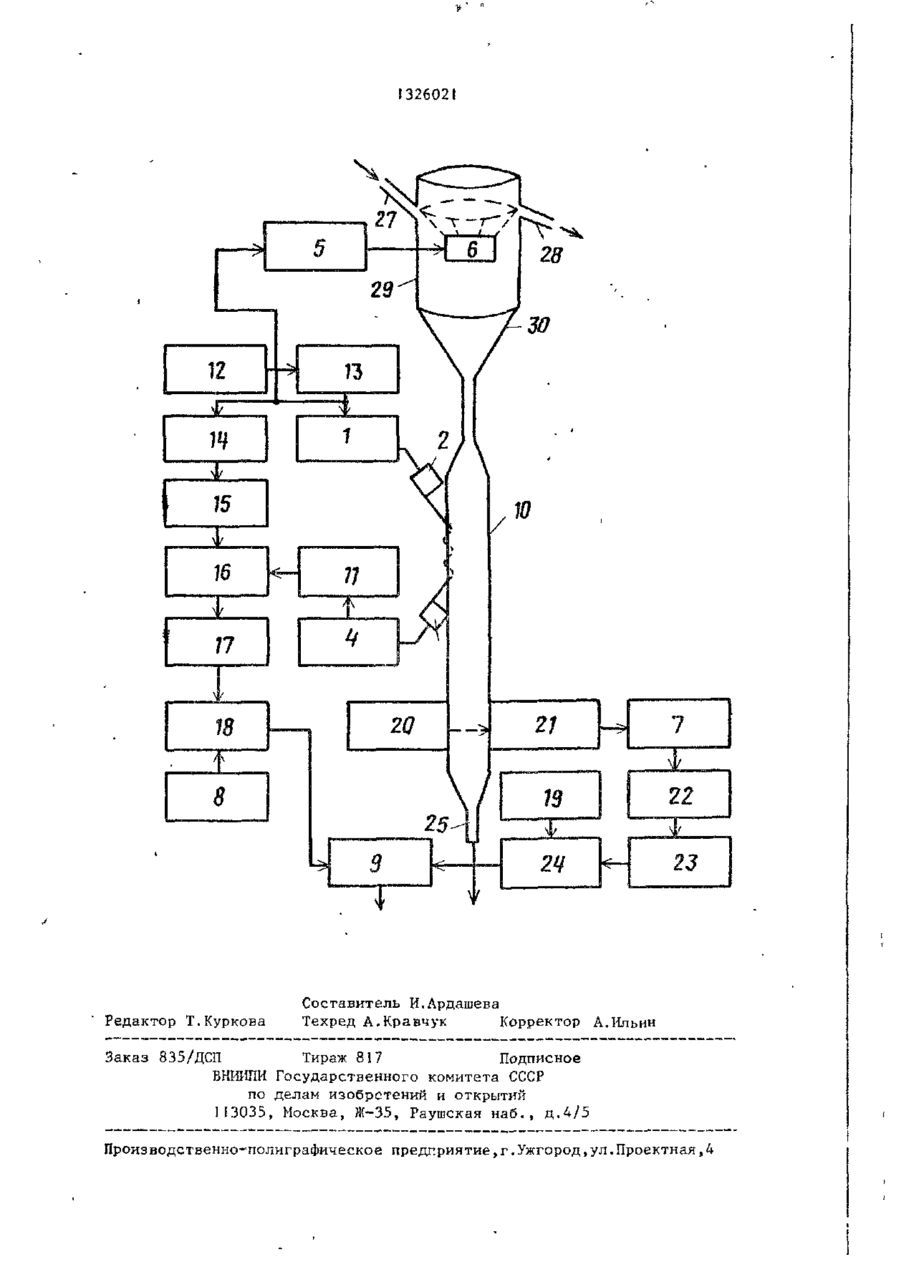

2. Устройство контроля плотности твердой фазы суспензий, содержащее последовательно соединен­ные первый генератор импульсов и первый излуча­ющий электроакустический преобразователь, последовательно соединенные приемный электро­акустический преобразователь и первый усилитель, последовательно соединенные второй генера­тор импульсов и второй излучающий электроаку­стический преобразователь, второй усилитель, .первый блок задания, блок деления и измеритель­ный сосуд, отличающееся тем, что, с целью повы­шения точности, оно снабжено подключенным к выходу первого усилителя амплитудным детекто­ром, последовательно соединенными мультивибра­тором, одновибратором, линией задержки, формирователем импульсов, блоком селекции, информационный вход которого подключен к вы­ходу амплитудного детектора, первым фильтром и первым блоком вычитания, второй вход которого подключен к выходу первого блока задания, а выход - к первому входу блока деления, вторым бло­ком задания, установленными на противоположных стенках измерительного сосуда источником g-излучения и приемником g-излуче­ния, выход которого подключен к входу второго усилителя, подключенными к выходу последнего последовательно соединенными вторым фильтром, логарифмическим преобразователем и вторым бло­ком вычитания, второй вход которого подключен к выходу второго блока задания, а выход - к второму входу блока деления, выход одновибратора под­ключен к входам первого и второго генераторов импульсов, а измерительный сосуд снабжен выпу­скным патрубком и накопителем с впускным и пе­реливным патрубками, второй излучающий электроакустический преобразователь установлен в накопителе, приемный и первый излучающий электроакустические преобразователи установле­ны по стенке измерительного сосуда на заданном расстоянии и акустически связаны, а первый уси­литель выполнен в виде логарифмического усили­теля.

3. Устройство по п.2, отличающееся тем, что нако­питель выполнен из цилиндрического элемента с переходной воронкой, соединяющей накопитель с измерительным сосудом, впускной патрубок уста­новлен под углом к поверхности цилиндрического элемента сосуда.
