Пристрій для захисту перешкоди від тандемних засобів ураження

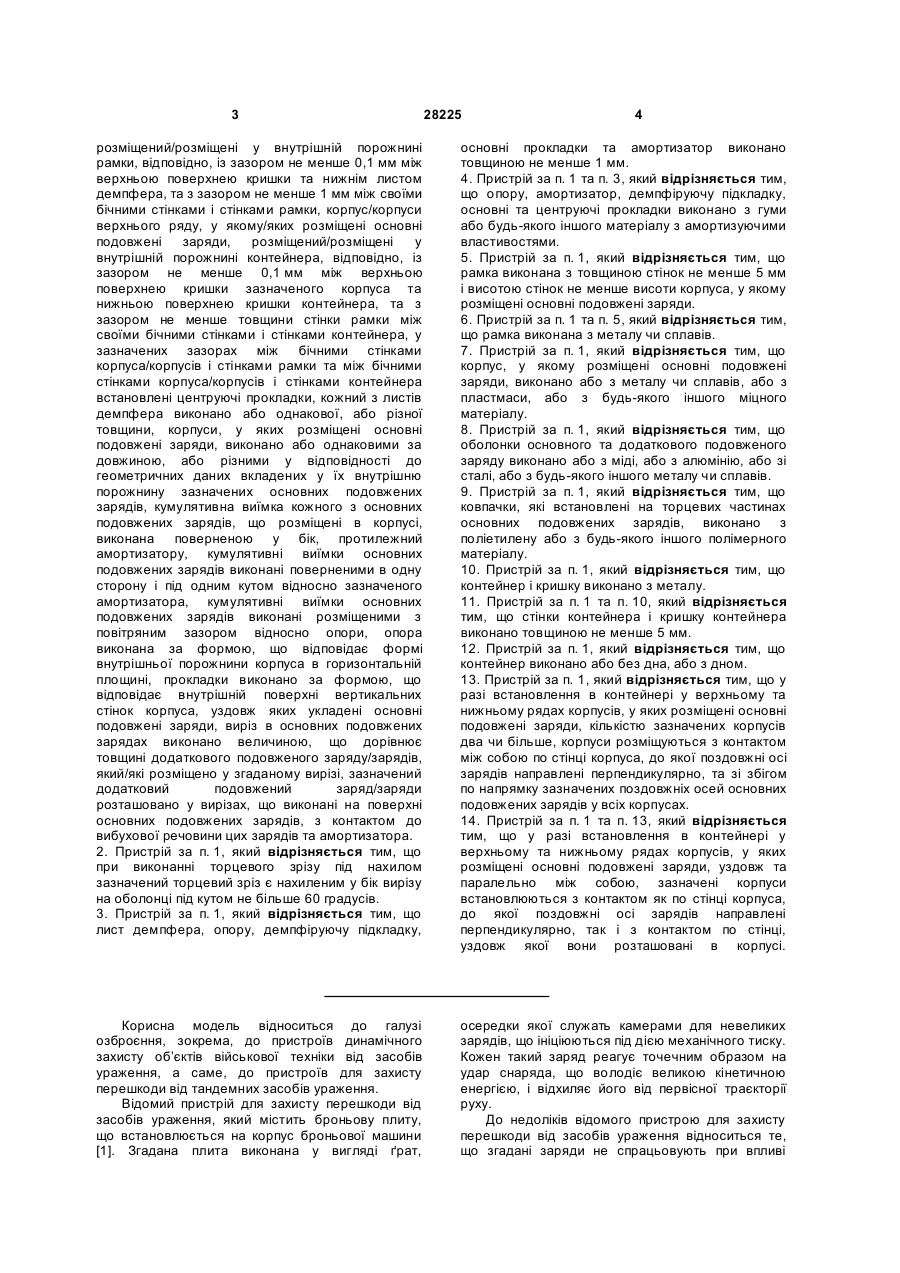

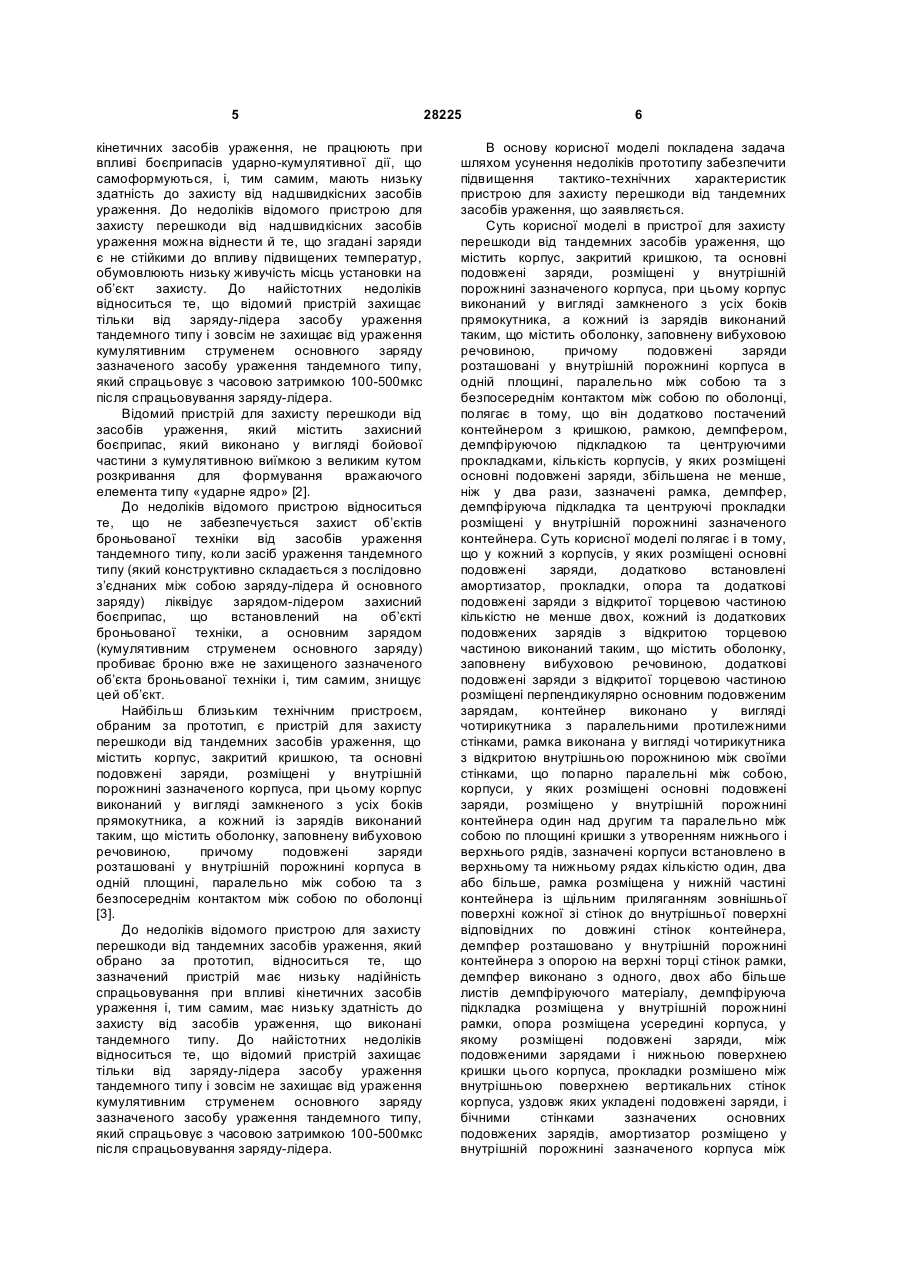

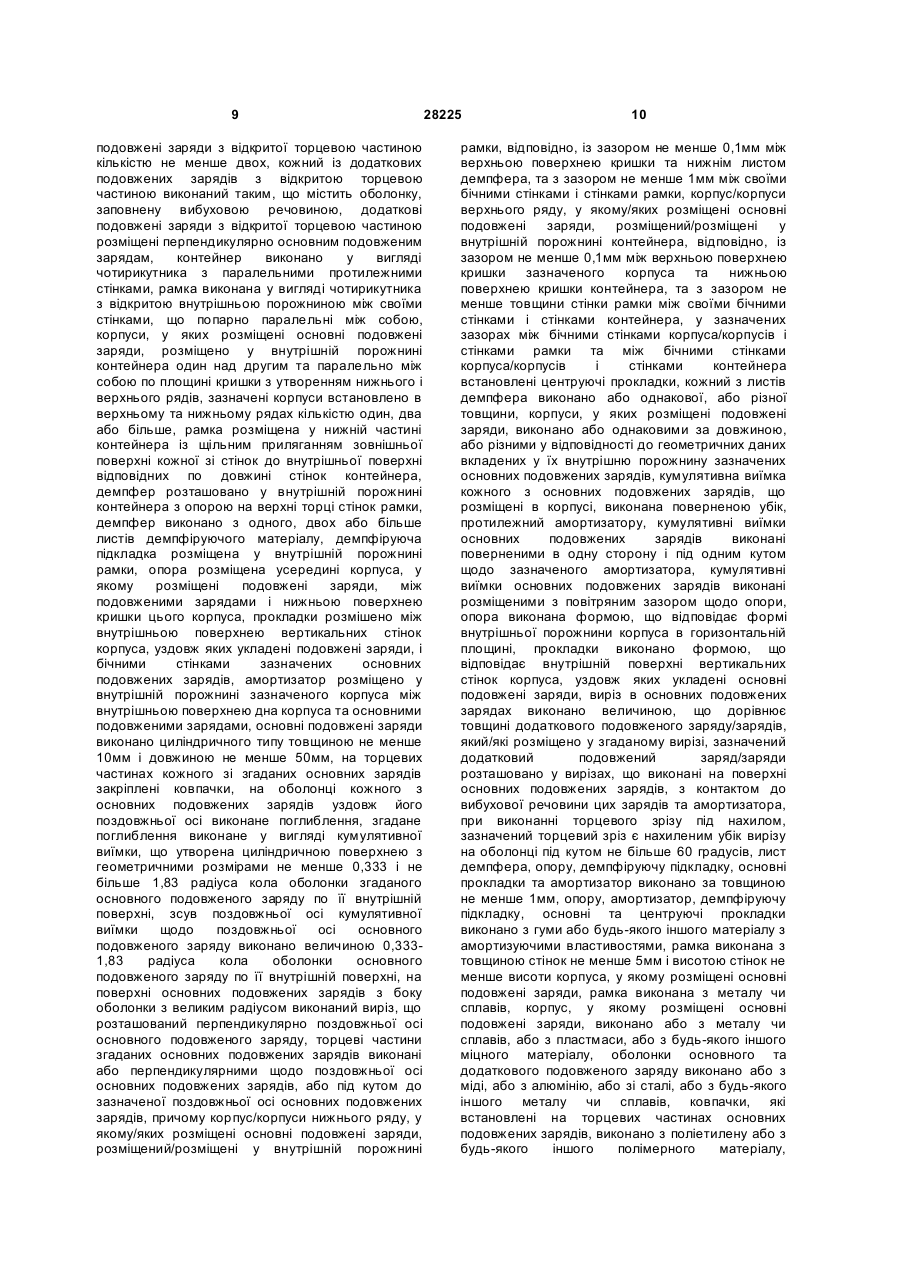

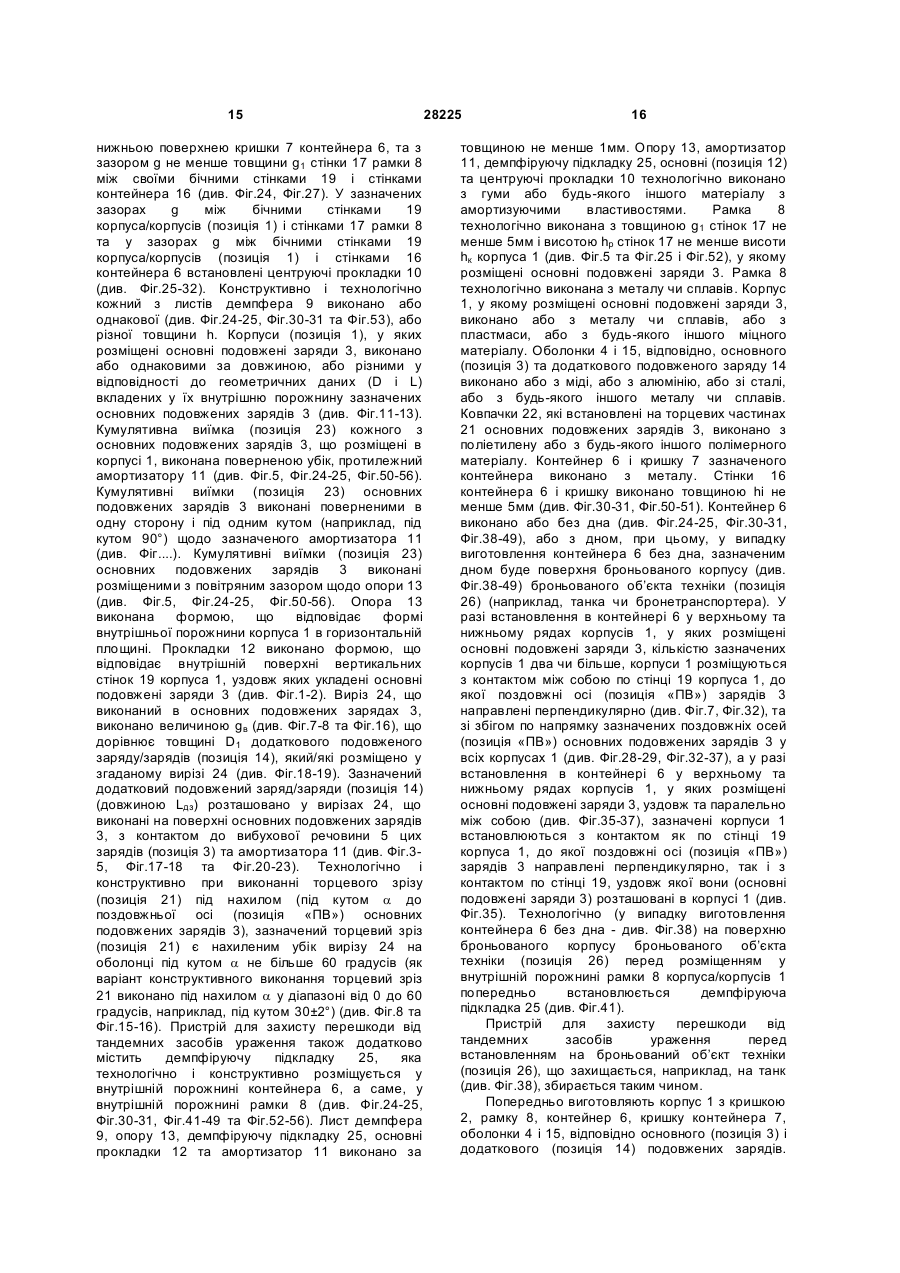

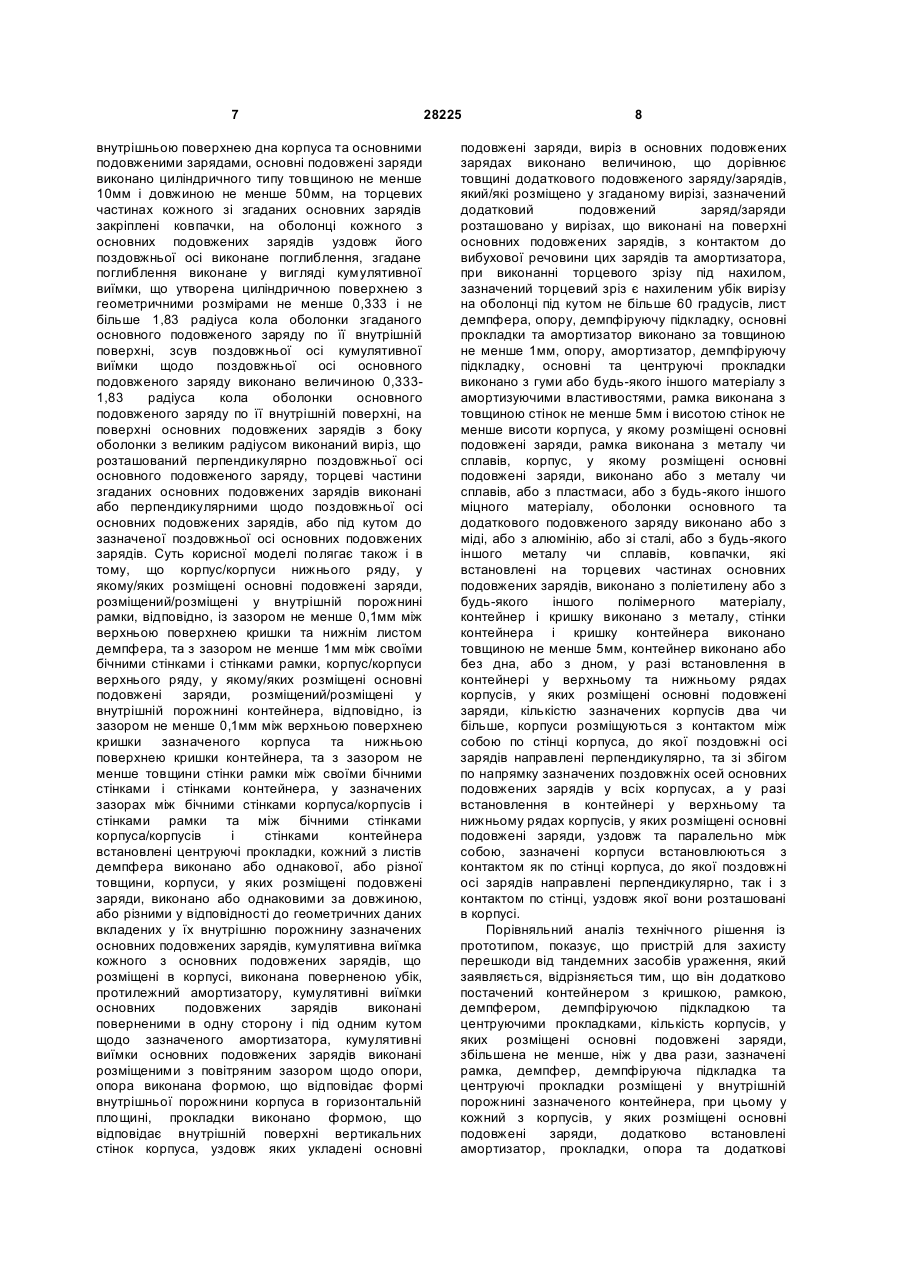

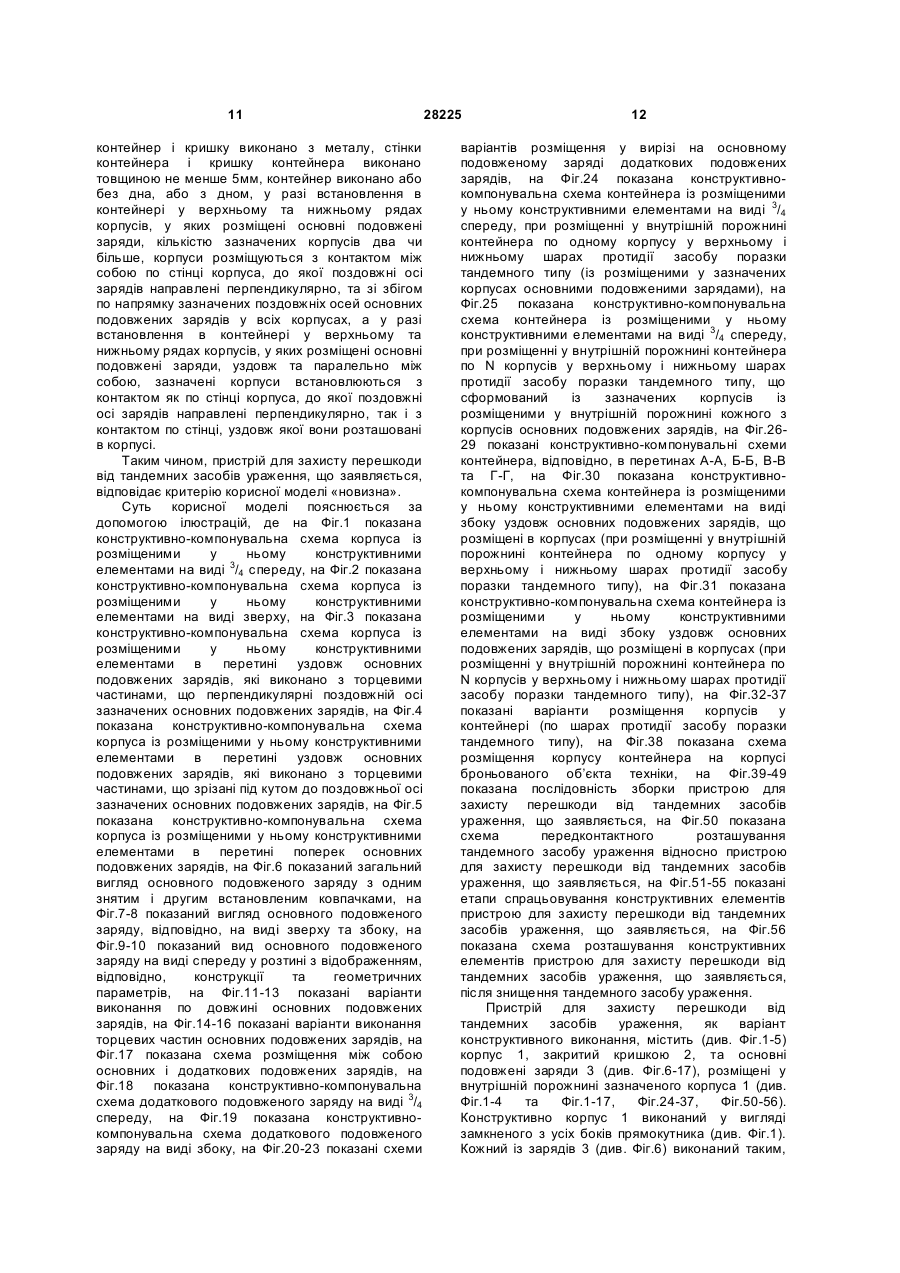

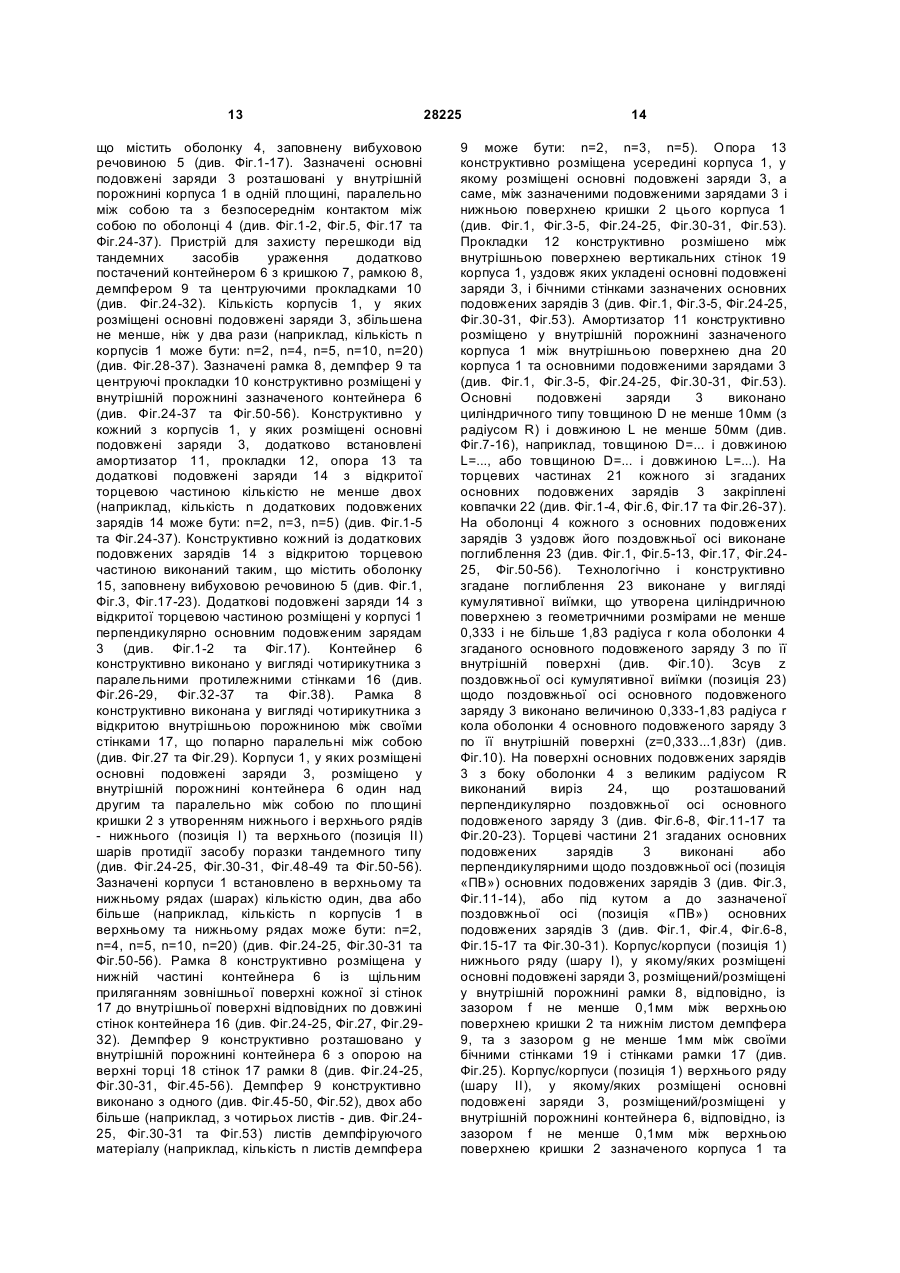

1. Пристрій для захисту перешкоди від тандемних засобів ураження, що містить корпус, закритий кришкою, та основні подовжені заряди, розміщені у внутрішній порожнині зазначеного корпуса, при цьому корпус виконаний у вигляді замкненого з усіх боків прямокутника, а кожний із зарядів виконаний таким, що містить оболонку, заповнену вибуховою речовиною, причому основні подовжені заряди розташовані у внутрішній порожнині корпуса в одній площині, паралельно між собою та з безпосереднім контактом між собою по оболонці, який відрізняється тим, що він додатково оснащений контейнером з кришкою, рамкою, демпфером, демпфіруючою підкладкою та центруючими прокладками, кількість корпусів, у яких розміщені основні подовжені заряди, збільшена не менше, ніж у два рази, зазначені рамка, демпфер, демпфіруюча підкладка та центруючі прокладки розміщені у внутрішній порожнині зазначеного контейнера, при цьому у кожний з корпусів, у яких розміщені основні подовжені заряди, додатково встановлені амортизатор, прокладки, опора та додаткові подовжені заряди з відкритої торцевою частиною кількістю не менше двох, кожний із додаткових подовжених зарядів з відкритою торцевою частиною виконаний таким, що містить оболонку, заповнену вибуховою речовиною, додаткові подовжені заряди з відкритої торцевою частиною розміщені перпендикулярно основним подовженим зарядам, контейнер виконано у вигляді чотирикутника з паралельними протилежними стінками, рамка виконана у вигляді чотирикутника з відкритою внутрішньою порожниною між своїми стінками, що попарно паралельні між собою, корпуси, у яких розміщені основні подовжені заряди, розміщено у внутрішній порожнині контейнера один над другим та паралельно між собою по площині кришки з утворенням нижнього і верхнього рядів, зазначені корпуси встановлено в 2 (19) 1 3 28225 4 розміщений/розміщені у внутрішній порожнині рамки, відповідно, із зазором не менше 0,1 мм між верхньою поверхнею кришки та нижнім листом демпфера, та з зазором не менше 1 мм між своїми бічними стінками і стінками рамки, корпус/корпуси верхнього ряду, у якому/яких розміщені основні подовжені заряди, розміщений/розміщені у внутрішній порожнині контейнера, відповідно, із зазором не менше 0,1 мм між верхньою поверхнею кришки зазначеного корпуса та нижньою поверхнею кришки контейнера, та з зазором не менше товщини стінки рамки між своїми бічними стінками і стінками контейнера, у зазначених зазорах між бічними стінками корпуса/корпусів і стінками рамки та між бічними стінками корпуса/корпусів і стінками контейнера встановлені центруючі прокладки, кожний з листів демпфера виконано або однакової, або різної товщини, корпуси, у яких розміщені основні подовжені заряди, виконано або однаковими за довжиною, або різними у відповідності до геометричних даних вкладених у їх внутрішню порожнину зазначених основних подовжених зарядів, кумулятивна виїмка кожного з основних подовжених зарядів, що розміщені в корпусі, виконана поверненою у бік, протилежний амортизатору, кумулятивні виїмки основних подовжених зарядів виконані поверненими в одну сторону і під одним кутом відносно зазначеного амортизатора, кумулятивні виїмки основних подовжених зарядів виконані розміщеними з повітряним зазором відносно опори, опора виконана за формою, що відповідає формі внутрішньої порожнини корпуса в горизонтальній площині, прокладки виконано за формою, що відповідає внутрішній поверхні вертикальних стінок корпуса, уздовж яких укладені основні подовжені заряди, виріз в основних подовжених зарядах виконано величиною, що дорівнює товщині додаткового подовженого заряду/зарядів, який/які розміщено у згаданому вирізі, зазначений додатковий подовжений заряд/заряди розташовано у вирізах, що виконані на поверхні основних подовжених зарядів, з контактом до вибухової речовини цих зарядів та амортизатора. 2. Пристрій за п. 1, який відрізняється тим, що при виконанні торцевого зрізу під нахилом зазначений торцевий зріз є нахиленим у бік вирізу на оболонці під кутом не більше 60 градусів. 3. Пристрій за п. 1, який відрізняється тим, що лист демпфера, опору, демпфіруючу підкладку, основні прокладки та амортизатор виконано товщиною не менше 1 мм. 4. Пристрій за п. 1 та п. 3, який відрізняється тим, що опору, амортизатор, демпфіруючу підкладку, основні та центруючі прокладки виконано з гуми або будь-якого іншого матеріалу з амортизуючими властивостями. 5. Пристрій за п. 1, який відрізняється тим, що рамка виконана з товщиною стінок не менше 5 мм і висотою стінок не менше висоти корпуса, у якому розміщені основні подовжені заряди. 6. Пристрій за п. 1 та п. 5, який відрізняється тим, що рамка виконана з металу чи сплавів. 7. Пристрій за п. 1, який відрізняється тим, що корпус, у якому розміщені основні подовжені заряди, виконано або з металу чи сплавів, або з пластмаси, або з будь-якого іншого міцного матеріалу. 8. Пристрій за п. 1, який відрізняється тим, що оболонки основного та додаткового подовженого заряду виконано або з міді, або з алюмінію, або зі сталі, або з будь-якого іншого металу чи сплавів. 9. Пристрій за п. 1, який відрізняється тим, що ковпачки, які встановлені на торцевих частинах основних подовжених зарядів, виконано з поліетилену або з будь-якого іншого полімерного матеріалу. 10. Пристрій за п. 1, який відрізняється тим, що контейнер і кришку виконано з металу. 11. Пристрій за п. 1 та п. 10, який відрізняється тим, що стінки контейнера і кришку контейнера виконано товщиною не менше 5 мм. 12. Пристрій за п. 1, який відрізняється тим, що контейнер виконано або без дна, або з дном. 13. Пристрій за п. 1, який відрізняється тим, що у разі встановлення в контейнері у верхньому та нижньому рядах корпусів, у яких розміщені основні подовжені заряди, кількістю зазначених корпусів два чи більше, корпуси розміщуються з контактом між собою по стінці корпуса, до якої поздовжні осі зарядів направлені перпендикулярно, та зі збігом по напрямку зазначених поздовжніх осей основних подовжених зарядів у всіх корпусах. 14. Пристрій за п. 1 та п. 13, який відрізняється тим, що у разі встановлення в контейнері у верхньому та нижньому рядах корпусів, у яких розміщені основні подовжені заряди, уздовж та паралельно між собою, зазначені корпуси встановлюються з контактом як по стінці корпуса, до якої поздовжні осі зарядів направлені перпендикулярно, так і з контактом по стінці, уздовж якої вони розташовані в корпусі. Корисна модель відноситься до галузі озброєння, зокрема, до пристроїв динамічного захисту об’єктів військової техніки від засобів ураження, а саме, до пристроїв для захисту перешкоди від тандемних засобів ураження. Відомий пристрій для захисту перешкоди від засобів ураження, який містить броньову плиту, що встановлюється на корпус броньової машини [1]. Згадана плита виконана у вигляді ґрат, осередки якої служать камерами для невеликих зарядів, що ініціюються під дією механічного тиску. Кожен такий заряд реагує точечним образом на удар снаряда, що володіє великою кінетичною енергією, і відхиляє його від первісної траєкторії руху. До недоліків відомого пристрою для захисту перешкоди від засобів ураження відноситься те, що згадані заряди не спрацьовують при впливі 5 кінетичних засобів ураження, не працюють при впливі боєприпасів ударно-кумулятивної дії, що самоформуються, і, тим самим, мають низьку здатність до захисту від надшвидкісних засобів ураження. До недоліків відомого пристрою для захисту перешкоди від надшвидкісних засобів ураження можна віднести й те, що згадані заряди є не стійкими до впливу підвищених температур, обумовлюють низьку живучість місць установки на об’єкт захисту. До найістотних недоліків відноситься те, що відомий пристрій захищає тільки від заряду-лідера засобу ураження тандемного типу і зовсім не захищає від ураження кумулятивним струменем основного заряду зазначеного засобу ураження тандемного типу, який спрацьовує з часовою затримкою 100-500мкс після спрацьовування заряду-лідера. Відомий пристрій для захисту перешкоди від засобів ураження, який містить захисний боєприпас, який виконано у вигляді бойової частини з кумулятивною виїмкою з великим кутом розкривання для формування вражаючого елемента типу «ударне ядро» [2]. До недоліків відомого пристрою відноситься те, що не забезпечується захист об’єктів броньованої техніки від засобів ураження тандемного типу, коли засіб ураження тандемного типу (який конструктивно складається з послідовно з’єднаних між собою заряду-лідера й основного заряду) ліквідує зарядом-лідером захисний боєприпас, що встановлений на об’єкті броньованої техніки, а основним зарядом (кумулятивним струменем основного заряду) пробиває броню вже не захищеного зазначеного об’єкта броньованої техніки і, тим самим, знищує цей об’єкт. Найбільш близьким технічним пристроєм, обраним за прототип, є пристрій для захисту перешкоди від тандемних засобів ураження, що містить корпус, закритий кришкою, та основні подовжені заряди, розміщені у внутрішній порожнині зазначеного корпуса, при цьому корпус виконаний у вигляді замкненого з усіх боків прямокутника, а кожний із зарядів виконаний таким, що містить оболонку, заповнену вибуховою речовиною, причому подовжені заряди розташовані у внутрішній порожнині корпуса в одній площині, паралельно між собою та з безпосереднім контактом між собою по оболонці [3]. До недоліків відомого пристрою для захисту перешкоди від тандемних засобів ураження, який обрано за прототип, відноситься те, що зазначений пристрій має низьку надійність спрацьовування при впливі кінетичних засобів ураження і, тим самим, має низьку здатність до захисту від засобів ураження, що виконані тандемного типу. До найістотних недоліків відноситься те, що відомий пристрій захищає тільки від заряду-лідера засобу ураження тандемного типу і зовсім не захищає від ураження кумулятивним струменем основного заряду зазначеного засобу ураження тандемного типу, який спрацьовує з часовою затримкою 100-500мкс після спрацьовування заряду-лідера. 28225 6 В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити підвищення тактико-технічних характеристик пристрою для захисту перешкоди від тандемних засобів ураження, що заявляється. Суть корисної моделі в пристрої для захисту перешкоди від тандемних засобів ураження, що містить корпус, закритий кришкою, та основні подовжені заряди, розміщені у внутрішній порожнині зазначеного корпуса, при цьому корпус виконаний у вигляді замкненого з усіх боків прямокутника, а кожний із зарядів виконаний таким, що містить оболонку, заповнену вибуховою речовиною, причому подовжені заряди розташовані у внутрішній порожнині корпуса в одній площині, паралельно між собою та з безпосереднім контактом між собою по оболонці, полягає в тому, що він додатково постачений контейнером з кришкою, рамкою, демпфером, демпфіруючою підкладкою та центруючими прокладками, кількість корпусів, у яких розміщені основні подовжені заряди, збільшена не менше, ніж у два рази, зазначені рамка, демпфер, демпфіруюча підкладка та центруючі прокладки розміщені у внутрішній порожнині зазначеного контейнера. Суть корисної моделі полягає і в тому, що у кожний з корпусів, у яких розміщені основні подовжені заряди, додатково встановлені амортизатор, прокладки, опора та додаткові подовжені заряди з відкритої торцевою частиною кількістю не менше двох, кожний із додаткових подовжених зарядів з відкритою торцевою частиною виконаний таким, що містить оболонку, заповнену вибуховою речовиною, додаткові подовжені заряди з відкритої торцевою частиною розміщені перпендикулярно основним подовженим зарядам, контейнер виконано у вигляді чотирикутника з паралельними протилежними стінками, рамка виконана у вигляді чотирикутника з відкритою внутрішньою порожниною між своїми стінками, що попарно паралельні між собою, корпуси, у яких розміщені основні подовжені заряди, розміщено у внутрішній порожнині контейнера один над другим та паралельно між собою по площині кришки з утворенням нижнього і верхнього рядів, зазначені корпуси встановлено в верхньому та нижньому рядах кількістю один, два або більше, рамка розміщена у нижній частині контейнера із щільним приляганням зовнішньої поверхні кожної зі стінок до внутрішньої поверхні відповідних по довжині стінок контейнера, демпфер розташовано у внутрішній порожнині контейнера з опорою на верхні торці стінок рамки, демпфер виконано з одного, двох або більше листів демпфіруючого матеріалу, демпфіруюча підкладка розміщена у внутрішній порожнині рамки, опора розміщена усередині корпуса, у якому розміщені подовжені заряди, між подовженими зарядами і нижньою поверхнею кришки цього корпуса, прокладки розмішено між внутрішньою поверхнею вертикальних стінок корпуса, уздовж яких укладені подовжені заряди, і бічними стінками зазначених основних подовжених зарядів, амортизатор розміщено у внутрішній порожнині зазначеного корпуса між 7 внутрішньою поверхнею дна корпуса та основними подовженими зарядами, основні подовжені заряди виконано циліндричного типу товщиною не менше 10мм і довжиною не менше 50мм, на торцевих частинах кожного зі згаданих основних зарядів закріплені ковпачки, на оболонці кожного з основних подовжених зарядів уздовж його поздовжньої осі виконане поглиблення, згадане поглиблення виконане у вигляді кумулятивної виїмки, що утворена циліндричною поверхнею з геометричними розмірами не менше 0,333 і не більше 1,83 радіуса кола оболонки згаданого основного подовженого заряду по її внутрішній поверхні, зсув поздовжньої осі кумулятивної виїмки щодо поздовжньої осі основного подовженого заряду виконано величиною 0,3331,83 радіуса кола оболонки основного подовженого заряду по її внутрішній поверхні, на поверхні основних подовжених зарядів з боку оболонки з великим радіусом виконаний виріз, що розташований перпендикулярно поздовжньої осі основного подовженого заряду, торцеві частини згаданих основних подовжених зарядів виконані або перпендикулярними щодо поздовжньої осі основних подовжених зарядів, або під кутом до зазначеної поздовжньої осі основних подовжених зарядів. Суть корисної моделі полягає також і в тому, що корпус/корпуси нижнього ряду, у якому/яких розміщені основні подовжені заряди, розміщений/розміщені у внутрішній порожнині рамки, відповідно, із зазором не менше 0,1мм між верхньою поверхнею кришки та нижнім листом демпфера, та з зазором не менше 1мм між своїми бічними стінками і стінками рамки, корпус/корпуси верхнього ряду, у якому/яких розміщені основні подовжені заряди, розміщений/розміщені у внутрішній порожнині контейнера, відповідно, із зазором не менше 0,1мм між верхньою поверхнею кришки зазначеного корпуса та нижньою поверхнею кришки контейнера, та з зазором не менше товщини стінки рамки між своїми бічними стінками і стінками контейнера, у зазначених зазорах між бічними стінками корпуса/корпусів і стінками рамки та між бічними стінками корпуса/корпусів і стінками контейнера встановлені центруючі прокладки, кожний з листів демпфера виконано або однакової, або різної товщини, корпуси, у яких розміщені подовжені заряди, виконано або однаковими за довжиною, або різними у відповідності до геометричних даних вкладених у їх внутрішню порожнину зазначених основних подовжених зарядів, кумулятивна виїмка кожного з основних подовжених зарядів, що розміщені в корпусі, виконана поверненою убік, протилежний амортизатору, кумулятивні виїмки основних подовжених зарядів виконані поверненими в одну сторону і під одним кутом щодо зазначеного амортизатора, кумулятивні виїмки основних подовжених зарядів виконані розміщеними з повітряним зазором щодо опори, опора виконана формою, що відповідає формі внутрішньої порожнини корпуса в горизонтальній площині, прокладки виконано формою, що відповідає внутрішній поверхні вертикальних стінок корпуса, уздовж яких укладені основні 28225 8 подовжені заряди, виріз в основних подовжених зарядах виконано величиною, що дорівнює товщині додаткового подовженого заряду/зарядів, який/які розміщено у згаданому вирізі, зазначений додатковий подовжений заряд/заряди розташовано у вирізах, що виконані на поверхні основних подовжених зарядів, з контактом до вибухової речовини цих зарядів та амортизатора, при виконанні торцевого зрізу під нахилом, зазначений торцевий зріз є нахиленим убік вирізу на оболонці під кутом не більше 60 градусів, лист демпфера, опору, демпфіруючу підкладку, основні прокладки та амортизатор виконано за товщиною не менше 1мм, опору, амортизатор, демпфіруючу підкладку, основні та центруючі прокладки виконано з гуми або будь-якого іншого матеріалу з амортизуючими властивостями, рамка виконана з товщиною стінок не менше 5мм і висотою стінок не менше висоти корпуса, у якому розміщені основні подовжені заряди, рамка виконана з металу чи сплавів, корпус, у якому розміщені основні подовжені заряди, виконано або з металу чи сплавів, або з пластмаси, або з будь-якого іншого міцного матеріалу, оболонки основного та додаткового подовженого заряду виконано або з міді, або з алюмінію, або зі сталі, або з будь-якого іншого металу чи сплавів, ковпачки, які встановлені на торцевих частинах основних подовжених зарядів, виконано з поліетилену або з будь-якого іншого полімерного матеріалу, контейнер і кришку виконано з металу, стінки контейнера і кришку контейнера виконано товщиною не менше 5мм, контейнер виконано або без дна, або з дном, у разі встановлення в контейнері у верхньому та нижньому рядах корпусів, у яких розміщені основні подовжені заряди, кількістю зазначених корпусів два чи більше, корпуси розміщуються з контактом між собою по стінці корпуса, до якої поздовжні осі зарядів направлені перпендикулярно, та зі збігом по напрямку зазначених поздовжніх осей основних подовжених зарядів у всіх корпусах, а у разі встановлення в контейнері у верхньому та нижньому рядах корпусів, у яких розміщені основні подовжені заряди, уздовж та паралельно між собою, зазначені корпуси встановлюються з контактом як по стінці корпуса, до якої поздовжні осі зарядів направлені перпендикулярно, так і з контактом по стінці, уздовж якої вони розташовані в корпусі. Порівняльний аналіз технічного рішення із прототипом, показує, що пристрій для захисту перешкоди від тандемних засобів ураження, який заявляється, відрізняється тим, що він додатково постачений контейнером з кришкою, рамкою, демпфером, демпфіруючою підкладкою та центруючими прокладками, кількість корпусів, у яких розміщені основні подовжені заряди, збільшена не менше, ніж у два рази, зазначені рамка, демпфер, демпфіруюча підкладка та центруючі прокладки розміщені у внутрішній порожнині зазначеного контейнера, при цьому у кожний з корпусів, у яких розміщені основні подовжені заряди, додатково встановлені амортизатор, прокладки, опора та додаткові 9 подовжені заряди з відкритої торцевою частиною кількістю не менше двох, кожний із додаткових подовжених зарядів з відкритою торцевою частиною виконаний таким, що містить оболонку, заповнену вибуховою речовиною, додаткові подовжені заряди з відкритої торцевою частиною розміщені перпендикулярно основним подовженим зарядам, контейнер виконано у вигляді чотирикутника з паралельними протилежними стінками, рамка виконана у вигляді чотирикутника з відкритою внутрішньою порожниною між своїми стінками, що попарно паралельні між собою, корпуси, у яких розміщені основні подовжені заряди, розміщено у внутрішній порожнині контейнера один над другим та паралельно між собою по площині кришки з утворенням нижнього і верхнього рядів, зазначені корпуси встановлено в верхньому та нижньому рядах кількістю один, два або більше, рамка розміщена у нижній частині контейнера із щільним приляганням зовнішньої поверхні кожної зі стінок до внутрішньої поверхні відповідних по довжині стінок контейнера, демпфер розташовано у внутрішній порожнині контейнера з опорою на верхні торці стінок рамки, демпфер виконано з одного, двох або більше листів демпфіруючого матеріалу, демпфіруюча підкладка розміщена у внутрішній порожнині рамки, опора розміщена усередині корпуса, у якому розміщені подовжені заряди, між подовженими зарядами і нижньою поверхнею кришки цього корпуса, прокладки розмішено між внутрішньою поверхнею вертикальних стінок корпуса, уздовж яких укладені подовжені заряди, і бічними стінками зазначених основних подовжених зарядів, амортизатор розміщено у внутрішній порожнині зазначеного корпуса між внутрішньою поверхнею дна корпуса та основними подовженими зарядами, основні подовжені заряди виконано циліндричного типу товщиною не менше 10мм і довжиною не менше 50мм, на торцевих частинах кожного зі згаданих основних зарядів закріплені ковпачки, на оболонці кожного з основних подовжених зарядів уздовж його поздовжньої осі виконане поглиблення, згадане поглиблення виконане у вигляді кумулятивної виїмки, що утворена циліндричною поверхнею з геометричними розмірами не менше 0,333 і не більше 1,83 радіуса кола оболонки згаданого основного подовженого заряду по її внутрішній поверхні, зсув поздовжньої осі кумулятивної виїмки щодо поздовжньої осі основного подовженого заряду виконано величиною 0,3331,83 радіуса кола оболонки основного подовженого заряду по її внутрішній поверхні, на поверхні основних подовжених зарядів з боку оболонки з великим радіусом виконаний виріз, що розташований перпендикулярно поздовжньої осі основного подовженого заряду, торцеві частини згаданих основних подовжених зарядів виконані або перпендикулярними щодо поздовжньої осі основних подовжених зарядів, або під кутом до зазначеної поздовжньої осі основних подовжених зарядів, причому корпус/корпуси нижнього ряду, у якому/яких розміщені основні подовжені заряди, розміщений/розміщені у внутрішній порожнині 28225 10 рамки, відповідно, із зазором не менше 0,1мм між верхньою поверхнею кришки та нижнім листом демпфера, та з зазором не менше 1мм між своїми бічними стінками і стінками рамки, корпус/корпуси верхнього ряду, у якому/яких розміщені основні подовжені заряди, розміщений/розміщені у внутрішній порожнині контейнера, відповідно, із зазором не менше 0,1мм між верхньою поверхнею кришки зазначеного корпуса та нижньою поверхнею кришки контейнера, та з зазором не менше товщини стінки рамки між своїми бічними стінками і стінками контейнера, у зазначених зазорах між бічними стінками корпуса/корпусів і стінками рамки та між бічними стінками корпуса/корпусів і стінками контейнера встановлені центруючі прокладки, кожний з листів демпфера виконано або однакової, або різної товщини, корпуси, у яких розміщені подовжені заряди, виконано або однаковими за довжиною, або різними у відповідності до геометричних даних вкладених у їх внутрішню порожнину зазначених основних подовжених зарядів, кумулятивна виїмка кожного з основних подовжених зарядів, що розміщені в корпусі, виконана поверненою убік, протилежний амортизатору, кумулятивні виїмки основних подовжених зарядів виконані поверненими в одну сторону і під одним кутом щодо зазначеного амортизатора, кумулятивні виїмки основних подовжених зарядів виконані розміщеними з повітряним зазором щодо опори, опора виконана формою, що відповідає формі внутрішньої порожнини корпуса в горизонтальній площині, прокладки виконано формою, що відповідає внутрішній поверхні вертикальних стінок корпуса, уздовж яких укладені основні подовжені заряди, виріз в основних подовжених зарядах виконано величиною, що дорівнює товщині додаткового подовженого заряду/зарядів, який/які розміщено у згаданому вирізі, зазначений додатковий подовжений заряд/заряди розташовано у вирізах, що виконані на поверхні основних подовжених зарядів, з контактом до вибухової речовини цих зарядів та амортизатора, при виконанні торцевого зрізу під нахилом, зазначений торцевий зріз є нахиленим убік вирізу на оболонці під кутом не більше 60 градусів, лист демпфера, опору, демпфіруючу підкладку, основні прокладки та амортизатор виконано за товщиною не менше 1мм, опору, амортизатор, демпфіруючу підкладку, основні та центруючі прокладки виконано з гуми або будь-якого іншого матеріалу з амортизуючими властивостями, рамка виконана з товщиною стінок не менше 5мм і висотою стінок не менше висоти корпуса, у якому розміщені основні подовжені заряди, рамка виконана з металу чи сплавів, корпус, у якому розміщені основні подовжені заряди, виконано або з металу чи сплавів, або з пластмаси, або з будь-якого іншого міцного матеріалу, оболонки основного та додаткового подовженого заряду виконано або з міді, або з алюмінію, або зі сталі, або з будь-якого іншого металу чи сплавів, ковпачки, які встановлені на торцевих частинах основних подовжених зарядів, виконано з поліетилену або з будь-якого іншого полімерного матеріалу, 11 контейнер і кришку виконано з металу, стінки контейнера і кришку контейнера виконано товщиною не менше 5мм, контейнер виконано або без дна, або з дном, у разі встановлення в контейнері у верхньому та нижньому рядах корпусів, у яких розміщені основні подовжені заряди, кількістю зазначених корпусів два чи більше, корпуси розміщуються з контактом між собою по стінці корпуса, до якої поздовжні осі зарядів направлені перпендикулярно, та зі збігом по напрямку зазначених поздовжніх осей основних подовжених зарядів у всіх корпусах, а у разі встановлення в контейнері у верхньому та нижньому рядах корпусів, у яких розміщені основні подовжені заряди, уздовж та паралельно між собою, зазначені корпуси встановлюються з контактом як по стінці корпуса, до якої поздовжні осі зарядів направлені перпендикулярно, так і з контактом по стінці, уздовж якої вони розташовані в корпусі. Таким чином, пристрій для захисту перешкоди від тандемних засобів ураження, що заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 показана конструктивно-компонувальна схема корпуса із розміщеними у ньому конструктивними елементами на виді 3/4 спереду, на Фіг.2 показана конструктивно-компонувальна схема корпуса із розміщеними у ньому конструктивними елементами на виді зверху, на Фіг.3 показана конструктивно-компонувальна схема корпуса із розміщеними у ньому конструктивними елементами в перетині уздовж основних подовжених зарядів, які виконано з торцевими частинами, що перпендикулярні поздовжній осі зазначених основних подовжених зарядів, на Фіг.4 показана конструктивно-компонувальна схема корпуса із розміщеними у ньому конструктивними елементами в перетині уздовж основних подовжених зарядів, які виконано з торцевими частинами, що зрізані під кутом до поздовжньої осі зазначених основних подовжених зарядів, на Фіг.5 показана конструктивно-компонувальна схема корпуса із розміщеними у ньому конструктивними елементами в перетині поперек основних подовжених зарядів, на Фіг.6 показаний загальний вигляд основного подовженого заряду з одним знятим і другим встановленим ковпачками, на Фіг.7-8 показаний вигляд основного подовженого заряду, відповідно, на виді зверху та збоку, на Фіг.9-10 показаний вид основного подовженого заряду на виді спереду у розтині з відображенням, відповідно, конструкції та геометричних параметрів, на Фіг.11-13 показані варіанти виконання по довжині основних подовжених зарядів, на Фіг.14-16 показані варіанти виконання торцевих частин основних подовжених зарядів, на Фіг.17 показана схема розміщення між собою основних і додаткових подовжених зарядів, на Фіг.18 показана конструктивно-компонувальна схема додаткового подовженого заряду на виді 3/4 спереду, на Фіг.19 показана конструктивнокомпонувальна схема додаткового подовженого заряду на виді збоку, на Фіг.20-23 показані схеми 28225 12 варіантів розміщення у вирізі на основному подовженому заряді додаткових подовжених зарядів, на Фіг.24 показана конструктивнокомпонувальна схема контейнера із розміщеними у ньому конструктивними елементами на виді 3/4 спереду, при розміщенні у внутрішній порожнині контейнера по одному корпусу у верхньому і нижньому шарах протидії засобу поразки тандемного типу (із розміщеними у зазначених корпусах основними подовженими зарядами), на Фіг.25 показана конструктивно-компонувальна схема контейнера із розміщеними у ньому конструктивними елементами на виді 3/4 спереду, при розміщенні у внутрішній порожнині контейнера по N корпусів у верхньому і нижньому шарах протидії засобу поразки тандемного типу, що сформований із зазначених корпусів із розміщеними у внутрішній порожнині кожного з корпусів основних подовжених зарядів, на Фіг.2629 показані конструктивно-компонувальні схеми контейнера, відповідно, в перетинах А-А, Б-Б, В-В та Г-Г, на Фіг.30 показана конструктивнокомпонувальна схема контейнера із розміщеними у ньому конструктивними елементами на виді збоку уздовж основних подовжених зарядів, що розміщені в корпусах (при розміщенні у внутрішній порожнині контейнера по одному корпусу у верхньому і нижньому шарах протидії засобу поразки тандемного типу), на Фіг.31 показана конструктивно-компонувальна схема контейнера із розміщеними у ньому конструктивними елементами на виді збоку уздовж основних подовжених зарядів, що розміщені в корпусах (при розміщенні у внутрішній порожнині контейнера по N корпусів у верхньому і нижньому шарах протидії засобу поразки тандемного типу), на Фіг.32-37 показані варіанти розміщення корпусів у контейнері (по шарах протидії засобу поразки тандемного типу), на Фіг.38 показана схема розміщення корпусу контейнера на корпусі броньованого об’єкта техніки, на Фіг.39-49 показана послідовність зборки пристрою для захисту перешкоди від тандемних засобів ураження, що заявляється, на Фіг.50 показана схема передконтактного розташування тандемного засобу ураження відносно пристрою для захисту перешкоди від тандемних засобів ураження, що заявляється, на Фіг.51-55 показані етапи спрацьовування конструктивних елементів пристрою для захисту перешкоди від тандемних засобів ураження, що заявляється, на Фіг.56 показана схема розташування конструктивних елементів пристрою для захисту перешкоди від тандемних засобів ураження, що заявляється, після знищення тандемного засобу ураження. Пристрій для захисту перешкоди від тандемних засобів ураження, як варіант конструктивного виконання, містить (див. Фіг.1-5) корпус 1, закритий кришкою 2, та основні подовжені заряди 3 (див. Фіг.6-17), розміщені у внутрішній порожнині зазначеного корпуса 1 (див. Фіг.1-4 та Фіг.1-17, Фіг.24-37, Фіг.50-56). Конструктивно корпус 1 виконаний у вигляді замкненого з усіх боків прямокутника (див. Фіг.1). Кожний із зарядів 3 (див. Фіг.6) виконаний таким, 13 що містить оболонку 4, заповнену вибуховою речовиною 5 (див. Фіг.1-17). Зазначені основні подовжені заряди 3 розташовані у внутрішній порожнині корпуса 1 в одній площині, паралельно між собою та з безпосереднім контактом між собою по оболонці 4 (див. Фіг.1-2, Фіг.5, Фіг.17 та Фіг.24-37). Пристрій для захисту перешкоди від тандемних засобів ураження додатково постачений контейнером 6 з кришкою 7, рамкою 8, демпфером 9 та центруючими прокладками 10 (див. Фіг.24-32). Кількість корпусів 1, у яких розміщені основні подовжені заряди 3, збільшена не менше, ніж у два рази (наприклад, кількість n корпусів 1 може бути: n=2, n=4, n=5, n=10, n=20) (див. Фіг.28-37). Зазначені рамка 8, демпфер 9 та центруючі прокладки 10 конструктивно розміщені у внутрішній порожнині зазначеного контейнера 6 (див. Фіг.24-37 та Фіг.50-56). Конструктивно у кожний з корпусів 1, у яких розміщені основні подовжені заряди 3, додатково встановлені амортизатор 11, прокладки 12, опора 13 та додаткові подовжені заряди 14 з відкритої торцевою частиною кількістю не менше двох (наприклад, кількість n додаткових подовжених зарядів 14 може бути: n=2, n=3, n=5) (див. Фіг.1-5 та Фіг.24-37). Конструктивно кожний із додаткових подовжених зарядів 14 з відкритою торцевою частиною виконаний таким, що містить оболонку 15, заповнену вибуховою речовиною 5 (див. Фіг.1, Фіг.3, Фіг.17-23). Додаткові подовжені заряди 14 з відкритої торцевою частиною розміщені у корпусі 1 перпендикулярно основним подовженим зарядам 3 (див. Фіг.1-2 та Фіг.17). Контейнер 6 конструктивно виконано у вигляді чотирикутника з паралельними протилежними стінками 16 (див. Фіг.26-29, Фіг.32-37 та Фіг.38). Рамка 8 конструктивно виконана у вигляді чотирикутника з відкритою внутрішньою порожниною між своїми стінками 17, що попарно паралельні між собою (див. Фіг.27 та Фіг.29). Корпуси 1, у яких розміщені основні подовжені заряди 3, розміщено у внутрішній порожнині контейнера 6 один над другим та паралельно між собою по площині кришки 2 з утворенням нижнього і верхнього рядів - нижнього (позиція І) та верхнього (позиція II) шарів протидії засобу поразки тандемного типу (див. Фіг.24-25, Фіг.30-31, Фіг.48-49 та Фіг.50-56). Зазначені корпуси 1 встановлено в верхньому та нижньому рядах (шарах) кількістю один, два або більше (наприклад, кількість n корпусів 1 в верхньому та нижньому рядах може бути: n=2, n=4, n=5, n=10, n=20) (див. Фіг.24-25, Фіг.30-31 та Фіг.50-56). Рамка 8 конструктивно розміщена у нижній частині контейнера 6 із щільним приляганням зовнішньої поверхні кожної зі стінок 17 до внутрішньої поверхні відповідних по довжині стінок контейнера 16 (див. Фіг.24-25, Фіг.27, Фіг.2932). Демпфер 9 конструктивно розташовано у внутрішній порожнині контейнера 6 з опорою на верхні торці 18 стінок 17 рамки 8 (див. Фіг.24-25, Фіг.30-31, Фіг.45-56). Демпфер 9 конструктивно виконано з одного (див. Фіг.45-50, Фіг.52), двох або більше (наприклад, з чотирьох листів - див. Фіг.2425, Фіг.30-31 та Фіг.53) листів демпфіруючого матеріалу (наприклад, кількість n листів демпфера 28225 14 9 може бути: n=2, n=3, n=5). Опора 13 конструктивно розміщена усередині корпуса 1, у якому розміщені основні подовжені заряди 3, а саме, між зазначеними подовженими зарядами 3 і нижньою поверхнею кришки 2 цього корпуса 1 (див. Фіг.1, Фіг.3-5, Фіг.24-25, Фіг.30-31, Фіг.53). Прокладки 12 конструктивно розмішено між внутрішньою поверхнею вертикальних стінок 19 корпуса 1, уздовж яких укладені основні подовжені заряди 3, і бічними стінками зазначених основних подовжених зарядів 3 (див. Фіг.1, Фіг.3-5, Фіг.24-25, Фіг.30-31, Фіг.53). Амортизатор 11 конструктивно розміщено у внутрішній порожнині зазначеного корпуса 1 між внутрішньою поверхнею дна 20 корпуса 1 та основними подовженими зарядами 3 (див. Фіг.1, Фіг.3-5, Фіг.24-25, Фіг.30-31, Фіг.53). Основні подовжені заряди 3 виконано циліндричного типу товщиною D не менше 10мм (з радіусом R) і довжиною L не менше 50мм (див. Фіг.7-16), наприклад, товщиною D=... і довжиною L=..., або товщиною D=... і довжиною L=...). На торцевих частинах 21 кожного зі згаданих основних подовжених зарядів 3 закріплені ковпачки 22 (див. Фіг.1-4, Фіг.6, Фіг.17 та Фіг.26-37). На оболонці 4 кожного з основних подовжених зарядів 3 уздовж його поздовжньої осі виконане поглиблення 23 (див. Фіг.1, Фіг.5-13, Фіг.17, Фіг.2425, Фіг.50-56). Технологічно і конструктивно згадане поглиблення 23 виконане у вигляді кумулятивної виїмки, що утворена циліндричною поверхнею з геометричними розмірами не менше 0,333 і не більше 1,83 радіуса r кола оболонки 4 згаданого основного подовженого заряду 3 по її внутрішній поверхні (див. Фіг.10). Зсув z поздовжньої осі кумулятивної виїмки (позиція 23) щодо поздовжньої осі основного подовженого заряду 3 виконано величиною 0,333-1,83 радіуса r кола оболонки 4 основного подовженого заряду 3 по її внутрішній поверхні (z=0,333...1,83r) (див. Фіг.10). На поверхні основних подовжених зарядів 3 з боку оболонки 4 з великим радіусом R виконаний виріз 24, що розташований перпендикулярно поздовжньої осі основного подовженого заряду 3 (див. Фіг.6-8, Фіг.11-17 та Фіг.20-23). Торцеві частини 21 згаданих основних подовжених зарядів 3 виконані або перпендикулярними щодо поздовжньої осі (позиція «ПВ») основних подовжених зарядів 3 (див. Фіг.3, Фіг.11-14), або під кутом а до зазначеної поздовжньої осі (позиція «ПВ») основних подовжених зарядів 3 (див. Фіг.1, Фіг.4, Фіг.6-8, Фіг.15-17 та Фіг.30-31). Корпус/корпуси (позиція 1) нижнього ряду (шару І), у якому/яких розміщені основні подовжені заряди 3, розміщений/розміщені у внутрішній порожнині рамки 8, відповідно, із зазором f не менше 0,1мм між верхньою поверхнею кришки 2 та нижнім листом демпфера 9, та з зазором g не менше 1мм між своїми бічними стінками 19 і стінками рамки 17 (див. Фіг.25). Корпус/корпуси (позиція 1) верхнього ряду (шару II), у якому/яких розміщені основні подовжені заряди 3, розміщений/розміщені у внутрішній порожнині контейнера 6, відповідно, із зазором f не менше 0,1мм між верхньою поверхнею кришки 2 зазначеного корпуса 1 та 15 нижньою поверхнею кришки 7 контейнера 6, та з зазором g не менше товщини g 1 стінки 17 рамки 8 між своїми бічними стінками 19 і стінками контейнера 16 (див. Фіг.24, Фіг.27). У зазначених зазорах g між бічними стінками 19 корпуса/корпусів (позиція 1) і стінками 17 рамки 8 та у зазорах g між бічними стінками 19 корпуса/корпусів (позиція 1) і стінками 16 контейнера 6 встановлені центруючі прокладки 10 (див. Фіг.25-32). Конструктивно і технологічно кожний з листів демпфера 9 виконано або однакової (див. Фіг.24-25, Фіг.30-31 та Фіг.53), або різної товщини h. Корпуси (позиція 1), у яких розміщені основні подовжені заряди 3, виконано або однаковими за довжиною, або різними у відповідності до геометричних даних (D і L) вкладених у їх внутрішню порожнину зазначених основних подовжених зарядів 3 (див. Фіг.11-13). Кумулятивна виїмка (позиція 23) кожного з основних подовжених зарядів 3, що розміщені в корпусі 1, виконана поверненою убік, протилежний амортизатору 11 (див. Фіг.5, Фіг.24-25, Фіг.50-56). Кумулятивні виїмки (позиція 23) основних подовжених зарядів 3 виконані поверненими в одну сторону і під одним кутом (наприклад, під кутом 90°) щодо зазначеного амортизатора 11 (див. Фіг....). Кумулятивні виїмки (позиція 23) основних подовжених зарядів 3 виконані розміщеними з повітряним зазором щодо опори 13 (див. Фіг.5, Фіг.24-25, Фіг.50-56). Опора 13 виконана формою, що відповідає формі внутрішньої порожнини корпуса 1 в горизонтальній площині. Прокладки 12 виконано формою, що відповідає внутрішній поверхні вертикальних стінок 19 корпуса 1, уздовж яких укладені основні подовжені заряди 3 (див. Фіг.1-2). Виріз 24, що виконаний в основних подовжених зарядах 3, виконано величиною gв (див. Фіг.7-8 та Фіг.16), що дорівнює товщині D1 додаткового подовженого заряду/зарядів (позиція 14), який/які розміщено у згаданому вирізі 24 (див. Фіг.18-19). Зазначений додатковий подовжений заряд/заряди (позиція 14) (довжиною Lдз) розташовано у вирізах 24, що виконані на поверхні основних подовжених зарядів 3, з контактом до вибухової речовини 5 цих зарядів (позиція 3) та амортизатора 11 (див. Фіг.35, Фіг.17-18 та Фіг.20-23). Технологічно і конструктивно при виконанні торцевого зрізу (позиція 21) під нахилом (під кутом a до поздовжньої осі (позиція «ПВ») основних подовжених зарядів 3), зазначений торцевий зріз (позиція 21) є нахиленим убік вирізу 24 на оболонці під кутом a не більше 60 градусів (як варіант конструктивного виконання торцевий зріз 21 виконано під нахилом a у діапазоні від 0 до 60 градусів, наприклад, під кутом 30±2°) (див. Фіг.8 та Фіг.15-16). Пристрій для захисту перешкоди від тандемних засобів ураження також додатково містить демпфіруючу підкладку 25, яка технологічно і конструктивно розміщується у внутрішній порожнині контейнера 6, а саме, у внутрішній порожнині рамки 8 (див. Фіг.24-25, Фіг.30-31, Фіг.41-49 та Фіг.52-56). Лист демпфера 9, опору 13, демпфіруючу підкладку 25, основні прокладки 12 та амортизатор 11 виконано за 28225 16 товщиною не менше 1мм. Опору 13, амортизатор 11, демпфіруючу підкладку 25, основні (позиція 12) та центруючі прокладки 10 технологічно виконано з гуми або будь-якого іншого матеріалу з амортизуючими властивостями. Рамка 8 технологічно виконана з товщиною g1 стінок 17 не менше 5мм і висотою hp стінок 17 не менше висоти hк корпуса 1 (див. Фіг.5 та Фіг.25 і Фіг.52), у якому розміщені основні подовжені заряди 3. Рамка 8 технологічно виконана з металу чи сплавів. Корпус 1, у якому розміщені основні подовжені заряди 3, виконано або з металу чи сплавів, або з пластмаси, або з будь-якого іншого міцного матеріалу. Оболонки 4 і 15, відповідно, основного (позиція 3) та додаткового подовженого заряду 14 виконано або з міді, або з алюмінію, або зі сталі, або з будь-якого іншого металу чи сплавів. Ковпачки 22, які встановлені на торцевих частинах 21 основних подовжених зарядів 3, виконано з поліетилену або з будь-якого іншого полімерного матеріалу. Контейнер 6 і кришку 7 зазначеного контейнера виконано з металу. Стінки 16 контейнера 6 і кришку виконано товщиною hi не менше 5мм (див. Фіг.30-31, Фіг.50-51). Контейнер 6 виконано або без дна (див. Фіг.24-25, Фіг.30-31, Фіг.38-49), або з дном, при цьому, у випадку виготовлення контейнера 6 без дна, зазначеним дном буде поверхня броньованого корпусу (див. Фіг.38-49) броньованого об’єкта техніки (позиція 26) (наприклад, танка чи бронетранспортера). У разі встановлення в контейнері 6 у верхньому та нижньому рядах корпусів 1, у яких розміщені основні подовжені заряди 3, кількістю зазначених корпусів 1 два чи більше, корпуси 1 розміщуються з контактом між собою по стінці 19 корпуса 1, до якої поздовжні осі (позиція «ПВ») зарядів 3 направлені перпендикулярно (див. Фіг.7, Фіг.32), та зі збігом по напрямку зазначених поздовжніх осей (позиція «ПВ») основних подовжених зарядів 3 у всіх корпусах 1 (див. Фіг.28-29, Фіг.32-37), а у разі встановлення в контейнері 6 у верхньому та нижньому рядах корпусів 1, у яких розміщені основні подовжені заряди 3, уздовж та паралельно між собою (див. Фіг.35-37), зазначені корпуси 1 встановлюються з контактом як по стінці 19 корпуса 1, до якої поздовжні осі (позиція «ПВ») зарядів 3 направлені перпендикулярно, так і з контактом по стінці 19, уздовж якої вони (основні подовжені заряди 3) розташовані в корпусі 1 (див. Фіг.35). Технологічно (у випадку виготовлення контейнера 6 без дна - див. Фіг.38) на поверхню броньованого корпусу броньованого об’єкта техніки (позиція 26) перед розміщенням у внутрішній порожнині рамки 8 корпуса/корпусів 1 попередньо встановлюється демпфіруюча підкладка 25 (див. Фіг.41). Пристрій для захисту перешкоди від тандемних засобів ураження перед встановленням на броньований об’єкт техніки (позиція 26), що захищається, наприклад, на танк (див. Фіг.38), збирається таким чином. Попередньо виготовляють корпус 1 з кришкою 2, рамку 8, контейнер 6, кришку контейнера 7, оболонки 4 і 15, відповідно основного (позиція 3) і додаткового (позиція 14) подовжених зарядів. 17 Додатково на підприємствах промисловості виготовляють демпфери 9, центруючі прокладки 10 та демпфіруючі підкладки 25. Основні подовжені заряди 3 (див. Фіг.6-8) виготовляють у заводських умовах. Відповідно до технології виготовлення заряду 3 попередньо виготовляють циліндричну оболонку 4 (довжиною L і діаметром D), виконують на ній поглиблення 23, формують торцеві частини 21 оболонки 4 (при варіанті конструктивного виконання, коли торцеві частини 21 заготівлі оболонки 4 виконують нахиленими під кутом a у діапазоні від 0 до 60 градусів, наприклад, під кутом a=30±2° (див. Фіг.9 та Фіг.15-16), з боку оболонки 4 з великим радіусом виконують виріз 24, що розташований перпендикулярно подовжньої осі (позиція «ПВ») заряду 3 (див. Фіг.11-16), і після цього заповнюють внутрішню порожнину оболонки 4 вибуховою речовиною 5. Технологічно і конструктивно згадане поглиблення 23 виконують у вигляді кумулятивної виїмки, що утворена циліндричною поверхнею з геометричними розмірами не менше 0,333 і не більше 1,83 радіуса r кола оболонки 4 заряду 3 по її внутрішній поверхні (див. Фіг.10). В разі конструктивного виконання торцевої частини 21 нахиленою під кутом a, зазначений торцевий зріз (позиція 21) виконують нахиленим убік згаданого вирізу 24 на оболонці 4 (див. Фіг.4 та Фіг.15-16). Торцеві частини 21 основного подовженого заряду 3 закривають ковпачками 22 (з метою невисипання вибухової речовини 5 і забезпечення термостійкості) (див. Фіг.1-4, Фіг.6 та Фіг.17). Додаткові подовжені заряди 14 з відкритою торцевою частиною також виготовляють у заводських умовах. Відповідно до технології виготовлення заряду 14 попередньо виготовляють циліндричну оболонку 15 відповідної довжини (довжиною Lдз) - див. Фіг.18, і заповнюють внутрішню порожнину оболонки 15 вибуховою речовиною 5. Починають збирання пристрою для захисту перешкоди від тандемних засобів ураження тим, що в корпус 1 встановлюють послідовно: амортизатор 11, який закріплюють на дні корпуса 1 (див. Фіг.1 та Фіг.4-5), і додаткові подовжені заряди 13, які розміщують на поверхні згаданого амортизатора 11 (див. Фіг.17). Далі у середину корпусу 1 встановлюють основні подовжені заряди 3 (див. Фіг.1-5 та Фіг.24-37), при цьому зазначені основні подовжені заряди 3 встановлюють так, щоб додаткові подовжені заряди 14 попали у вирізи 24 (шириною gв), що виконано на зазначених основних подовжених зарядах 3 (з боку оболонки 4 з великим радіусом R (див. Фіг.10) і розташований перпендикулярно поздовжньої осі (позиція «ПВ») заряду 3 - див. Фіг.17). Основні подовжені заряди 3 розміщують усередині корпуса 1 паралельно один одному, а саме, в одній площині, один біля одного з безпосереднім контактом між собою по оболонці 4 (див. Фіг.1-2, Фіг.5, Фіг.17, Фіг.24-37 та Фіг.50-55). При цьому згадані заряди 3 розміщують так, щоб додаткові подовжені заряди 14 входили у вирізи 24, що виконані на оболонці 4 заряду 3 (див. Фіг.1-5, 28225 18 Фіг.17 та Фіг.20-23). Зазначене вище розміщення основних подовжених зарядів 3 забезпечує останнім розміщення їх під кутом 90° стосовно додаткових подовжених зарядів 14 і розташування кумулятивної виїмки (позиція 23) кожного з основних подовжених зарядів 3 поверненою убік, протилежний амортизатору 11 (див. Фіг.5 та Фіг.17). Таким чином кумулятивні виїмки (позиція 23) основних подовжених зарядів 3 будуть повернені в одну сторонуі під одним кутом щодо амортизатора 11, наприклад, під кутом 90°. Між бічними (в корпусі 1) зарядами 3 і бічними стінками 19 корпуса 1 встановлюють прокладки 12 (як варіант конструктивного виконання, що забезпечує нерухомість зарядів 3) (див. Фіг.1-5, Фіг.24-25 та Фіг.53). Потім зверху основних подовжених зарядів 3 встановлюють опору 13, а корпус 1 закривають кришкою 2 (див. Фіг.1, Фіг.3 та Фіг.53). При цьому згадані кумулятивні виїмки (позиція 23) основних подовжених зарядів 3 будуть розміщені усередині корпуса 1 з повітряним зазором f1 (не менше 0,1мм) щодо виступаючих частин оболонки 4 і відповідної кришки 2 корпуса 1 (див. Фіг.4-5). Конструктивно в корпусі 1 може бути розміщено більше двох основних подовжених зарядів (позиція 3) (наприклад, сім, десять, чотирнадцять як варіант конструктивного виконання - див. Фіг.1, Фіг.5, Фіг.17 та Фіг.53) і один (див. Фіг.20), два (див. Фіг.1-3, Фіг.17, Фіг.21, Фіг.26, Фіг.29-32 та Фіг.36) чи більше додаткових подовжених зарядів 14 (наприклад, три заряди 14 - див. Фіг.22, чотири заряди 14 - див. Фіг.23). Від переміщень усередині корпуса 1 основні подовжені заряди 3 фіксуються за допомогою амортизатора 11, прокладок 12 та опори 13 (див. Фіг.1), а додаткові подовжені заряди 14 з відкритою торцевою частиною - за допомогою вирізів 24, що виконані на нижній поверхні оболонки 4 основного подовженого заряду 3 та притискання їх до поверхні амортизатора 11 (див. Фіг.17 та Фіг.20-23). Зібраний таким чином корпус 1 є готовим до бойового застосування у складі пристрою для захисту перешкоди від тандемних засобів ураження. Попередньо до корпуса броньованого об’єкта техніки (позиція 26) (наприклад, танка (див. Фіг.38) чи бронетранспортера) у відповідних місцях (наприклад, на передньому нахиленому броньованому листі танка - див. Фіг.38-39) кріплять контейнер 6 (наприклад, шляхом приварювання по зовнішній поверхні стінок 16. Після цього у внутрішню порожнину контейнера 6 встановлюють рамку 8, при цьому рамку 8 встановлюють так, щоб зовнішня поверхня стінок 17 рамки 8 щільно прилягала до внутрішньої поверхні стінок 16 контейнера 6, а нижня торцева поверхня 18 стінок 17 рамки 8 торкалась поверхні корпусу броньованого транспортного засобу (див. Фіг.40). Коли рамку 8 вставлено, у її внутрішню порожнину вставляють демпфіруючу підкладку 25, при цьому при встановленні демпфіруючої підкладки 25 у внутрішню порожнину рамки 8, зазначену демпфіруючу підкладку 25 кладуть на поверхню броньованого корпусу броньованого об’єкта техніки 26, наприклад, на поверхню переднього 19 нахиленого броньованого листа корпуса танка (див. Фіг.41). Далі у внутрішню порожнину рамки 8 встановлюють підготовлені корпус/корпуси (позиція 1), у яких розміщені основні подовжені заряди 3 та додаткові подовжені заряди 14. При цьому (згідно з габаритами рамки 8) у зазначену внутрішню порожнину рамки 8 встановлюють один, два або більше корпусів 1 (див. Фіг.32-37). У випадку, коли зазначених корпусів 1 два або більше, корпуси 1 розміщуються з контактом між собою по стінці 19 корпуса 1, до якої поздовжні осі (позиція «ПВ») зарядів 3 направлені перпендикулярно (див. Фіг.32-37), та зі збігом по напрямку зазначених поздовжніх осей (позиція «ПВ») основних подовжених зарядів 3 у всіх корпусах 1 (див. Фіг.32 та Фіг.35). У разі встановлення корпусів 1, у яких розміщені основні подовжені заряди 3, уздовж та паралельно між собою (див. Фіг.35-37), зазначені корпуси 1 встановлюються з контактом як по стінці 19 корпуса 1, до якої поздовжні осі (позиція «ПВ») зарядів 3 направлені перпендикулярно, так і з контактом по стінці 19, уздовж якої вони (основні подовжені заряди 3) розташовані в корпусі 1 (див. Фіг.1-2). Технологічно корпус/корпуси 1 нижнього ряду укладають (як указано вище) на демпфіруючу підкладку 25 з утворенням першого (нижнього) шару (позиція І) протидії засобу поразки тандемного типу (див. Фіг.42-43). Після цього (або водночас) встановлюють у внутрішню порожнину рамки 8 центруючі прокладки 10 (див. Фіг.42), при цьому зазначені центруючі прокладки 10 встановлюють між бічними стінками 19 корпуса 1 та внутрішньою поверхнею стінок 17 рамки 8 (для запобігання переміщення корпусів 1 у внутрішній порожнині рамки 9 при коливаннях корпуса броньованого об’єкта техніки 26 - див. Фіг.43-44). По закінченню комплектування нижнього ряду корпусів 1 (нижнього шару (позиція І) протидії засобу поразки тандемного типу), які розміщено у внутрішній порожнині рамки 9 (див. Фіг.44), у внутрішню порожнину контейнера 6 вводять демпфер 9 і встановлюють його з обпиранням по торцях 18 стінок 17 рамки 8 (див. Фіг.45). При цьому торцеві зрізи демпфера 9 (його листів) повинні щільно прилягати до внутрішньої поверхні стінок контейнера 6 (див. Фіг.45 та Фіг.24-25 і Фіг.30-31). Конструктивно та технологічно між верхньою поверхнею кришки 2 корпуса 1 і нижньою поверхнею демпфера 9 повинен бути зазор f шириною не менше 0,1мм (див. Фіг.24-25, Фіг.30-31 та Фіг.50-56). Після розміщення по торцях 18 стінок 17 рамки 8 демпфера 9, встановлюють верхній ряд корпусів 1 (формують з корпусів 1 верхній шар (позиція II) протидії засобу поразки тандемного типу), у яких розміщені основні подовжені заряди 3. Для цього корпус/корпуси (позиція 1) встановлюють на верхній поверхні демпфера 9 в одній площині. При цьому (згідно з габаритами внутрішньої порожнини контейнера 6) у зазначену внутрішню порожнину контейнера 6 встановлюють один, два або більше корпусів 1 (з утворенням із 28225 20 корпусів 1 верхнього шару (позиція II) протидії засобу поразки тандемного типу). У випадку, коли зазначених корпусів 1 два або більше, корпуси 1 розміщуються з контактом між собою по стінці 19 корпуса 1, до якої поздовжні осі (позиція «ПВ») зарядів 3 направлені перпендикулярно (див. Фіг.46-48), та зі збігом по напрямку зазначених поздовжніх осей (позиція «ПВ») основних подовжених зарядів 3 у всіх корпусах 1 (див. Фіг.35-37). У разі встановлення корпусів 1, у яких розміщені основні подовжені заряди 3, уздовж та паралельно між собою (див. Фіг.35-37), зазначені корпуси 1 встановлюються з контактом як по стінці 19 корпуса 1, до якої поздовжні осі (позиція «ПВ») зарядів 3 направлені перпендикулярно, так і з контактом по стінці 19, уздовж якої вони (основні подовжені заряди 3) розташовані в корпусі 1 (див. Фіг.35-37 та Фіг.48-49). Після цього (або перед цим, або водночас) встановлюють у внутрішню порожнину контейнера 6 центруючі прокладки 10 (див. 46), при цьому зазначені центруючі прокладки 10 встановлюють між бічними стінками 19 корпуса 1 та внутрішньою поверхнею стінок 16 контейнера 6 (для запобігання переміщення корпусів 1 у внутрішній порожнині контейнера 6 при коливаннях корпуса транспортного засобу) (див. Фіг.47-48, Фіг.50-55). По закінченню технологічних операцій щодо встановлення верхнього ряду корпусів 1, контейнер закривається кришкою 7 (наприклад, за допомогою гвинтів/болтів - позиція 27) (див. Фіг.49 та Фіг.50). Конструктивно між верхньою поверхнею кришки 2 корпуса 1 (корпусів верхнього ряду (шару II)і нижньою поверхнею кришки 7 контейнера 6 повинен бути зазор f шириною не менше 0,1мм (див. Фіг.24-25, Фіг.30-31 та Фіг.50-56). Після цього пристрій для захисту перешкоди від тандемних засобів ураження є готовим до бойового застосування. Суть дії підготовленого до бойового застосування пристрою для захисту перешкоди від тандемних засобів ураження пояснюється наступним. При підльоті тандемного надшвидкісного засобу ураження (позиція 28, який конструктивно складається з послідовно розташованих між собою заряду-лідера 29 і основного заряду 30, див. Фіг.50) до перешкоди (позиція 26, див. Фіг.49-50), спрацьовує згаданий засіб ураження 28, який при контакті з кришкою 7 контейнера 6 кумулятивним струменем 31 переднього заряду пробиває кришку 7 контейнера 6 та кришку 2 корпуса 1 (водночас із опорою 13) і починає впливати на один з основних подовжених зарядів 3, розміщених у корпусі 1 (див. Фіг.51). При входженні в контакт надшвидкісного тандемного засобу ураження 28 із зарядом 3 (вибухової речовини 5), відбувається ініціювання детонації зазначеної вибухової речовини 5. При цьому розліт продуктів детонації супроводжується поширенням хвиль розрядження, що йдуть від зовнішньої поверхні заряду 3 до його центра. Ці хвилі являють собою дуги кіл. При перетинанні хвиль розрядження, що йдуть від кумулятивної виїмки 23 і циліндричної оболонки 4 (облицювання основного подовженого заряду 3), 21 утвориться границя, що розділяє заряд 3 на дві частини. Та частина вибухової речовини 5, що розташована ближче до кумулятивної виїмки 23 (активна маса основного подовженого заряду 3), буде забезпечувати формування кумулятивного струменя (позиція 29) основного подовженого циліндричного заряду 3. Частина заряду 3, що залишилася, обумовлює розліт продуктів детонації (а також, циліндричної оболонки 4) у протилежний від кумулятивного струменя (позиція 29) бік (див. Фіг.51). Разом із продуктами детонації основного подовженого заряду 3, що розширюються, вибухова речовина 5, що утворилася з кумулятивної виїмки 23 у вигляді кумулятивного струменя 31, буде впливати на надшвидкісний засіб ураження 28, руйнуючи його на окремі фрагменти і відхиляючи від первісної траєкторії польоту. Основні подовжені заряди 3 можуть також спрацьовувати і послідовно (див. Фіг.51 та Фіг.54) під впливом додаткових подовжених зарядів 14, при цьому кумулятивний струмінь 31, що також утворився з кумулятивної виїмки 23 кожного з зарядів 3, буде впливати на надшвидкісний засіб ураження 28 (чи його кумулятивний струмінь 31), руйнуючи його/їх на окремі фрагменти і відхиляючи від первісної траєкторії (див. Фіг.51 та Фіг.54). Вибір конструктивних параметрів основного подовженого заряду 3 пристрою для захисту перешкоди (броньованого об’єкта техніки, наприклад, танка - позиція 26) від тандемних надшвидкісних засобів ураження (позиція 28), визначається ефективністю впливу енергії вибуху на зазначений надшвидкісний засіб ураження 28 (на його конструктивні елементи 29 і 30). Конструктивні параметри основного подовженого заряду 3 (див. Фіг.9-16), у свою чергу, впливають на швидкість, довжину і товщину кумулятивного струменя 31, що утворюється при спрацьовуванні зазначеного основного подовженого заряду 3. При цьому максимальний ударний вплив кумулятивного струменя 31 кожного з основних подовжених зарядів 3 може бути досягнутим при радіусі кумулятивної виїмки 23 у межах 0,333...1,83 радіуса r кола оболонки 4 заряду 3 по її внутрішній поверхні, при зсуві z подовжньої осі кумулятивної виїмки 23 на величину z=0,333...1,83r, де r - радіус кола оболонки 4 заряду 3 по її внутрішній поверхні (див. Фіг.10). Для досягнення максимального впливу на тандемний надшвидкісний засіб ураження 28 доцільно, щоб основні подовжені заряди 3 з вибуховою речовиною 5 були розміщені усередині корпуса 1 у безпосередній близькості один від другого, формуючи, тим самим, детонаційний ланцюг і забезпечуючи передачу детонації на сусідні заряди 3 (див. Фіг.1-2, Фіг.5, Фіг.17, Фіг.2437 та Фіг.50-56). Детонаційний ланцюг додатково формується за допомогою додаткових подовжених зарядів 14, які розташовують, наприклад, поперек основних подовжених зарядів 3 (розміщуючи заряди 14 у вирізах 24, що виконані в оболонках 4 заряду 3). Формування детонаційного ланцюга дозволяє, за 28225 22 умови послідовного спрацьовування основних подовжених циліндричних зарядів 3, безупинно впливати на надшвидкісний засіб ураження 28 формованими кумулятивними струменями 31 (див. 51 і Фіг.54). При такому впливі на надшвидкісний тандемний засіб ураження 28 (а саме, на його тандемно розташовані конструктивні частини заряд-лідер 29 та основний заряд 30) порушується його суцільність (наприклад, кумулятивний струмінь 31, див. Фіг.51-55) чи його корпус (див. Фіг.52 і Фіг.55), а також відбувається відхилення надшвидкісного тандемного засобу ураження 28 (ще боєздатної частини) від первісної траєкторії. Конструктивна закінченість забезпечується технологічним розміщенням зарядів 3 і 14 у корпусі 1, а корпуса/корпусів 1-у контейнері 6 (див. Фіг.24-37). Конструктивно в контейнері 6 розміщуються два ряди (верхній і нижній шар корпусів 1 (див. Фіг.24-25, Фіг.30-31 та Фіг.48-49 і Фіг.50-55), які являють собою шари протидії засобу поразки тандемного типу, де кожний із зазначених шарів, а саме, нижній шар (позиція І) і верхній шар (позиція II) сформований із комплекту основних подовжених зарядів 3 - елементів динамічного захисту, що знаходяться у корпусі/корпусах 1) корпусів 1 із основними (позиція 3) і додатковими зарядами 14, а у кожному з рядів (шарів) – один та більше корпусів 1 із вкладеними у них основними подовженими зарядами 3, наприклад, два, три, чотири, шість та інше (як варіант конструктивного виконання - див. Фіг.1-2, Фіг.5, Фіг.17 та Фіг.24-37 і Фіг.50-55). Бойове застосування пристрою для захисту перешкоди від тандемних засобів ураження при влученні по ньому зазначеного засобу ураження тандемного типу здійснюється таким чином. При підльоті до броньованого об’єкта техніки, наприклад, танка - позиція 26, й контакті з кришкою 7 контейнера 6 тандемного надшвидкісного засобу ураження 28 (див. Фіг.50), спрацьовує заряд-лідер 29 тандемного надшвидкісного засобу ураження 28, який своїм кумулятивним струменем 31 пробиває кришку 7 і впливає на один з корпусів 1 верхнього шару (позиція II) протидії засобу поразки тандемного типу (див. Фіг.51), а саме, на один з основних подовжених зарядів 3, що розміщені у зазначеному корпусі 1. При контакті з другим (верхнім за розташуванням у контейнері 6) шаром (позиція II) протидії засобу поразки тандемного типу (позиція 28), який сформований із другого комплекту корпусів 1 (і який є верхнім в блоці), ініціюють спрацьовування бойової частини - основних подовжених зарядів 3, що розміщені у зазначеному корпусі 1 цього шару (позиція II) (див. Фіг.50-51). При впливі кумулятивним струменем 31 від заряду-лідера 29 на один з основних подовжених зарядів 3, що розміщені у зазначеному корпусі 1 верхнього шару (позиція II) (див. Фіг.51), спрацьовують додаткові подовжені заряди 14, які ініціюють спрацьовування зазначених основних подовжених зарядів 3 з утворенням при спрацьовування вражаючого елемента (позиція 23 31) типу «кумулятивного струменю» і впливають зазначеним кумулятивним струменем 31 основних подовжених зарядів 3 на заряд-лідер (позиція 29) тандемного надшвидкісного засобу ураження 28 для виводу його з ладу (див. Фіг.51-52) або відхилення від траєкторії руху частини (наприклад, основного заряду 30) засобу ураження 28, яка ще є боєздатною. Забезпечують при спрацьовуванні другого (верхнього) шару (позиція II) протидії засобу поразки тандемного типу (позиція 28), що сформований з корпусів 1, споряджених основними подовженими зарядами 3, непробиття демпфера 9 (див. Фіг.52) залишком кумулятивного струменя 31 заряду-лідера (позиція 29) тандемного надшвидкісного засобу ураження 28 (з утворенням у демпфері 9 каверни 32 (див. Фіг.52 та Фіг.53), що є за глибиною h меншою, ніж загальна товщина Н демпферу 9, якщо останній складається з двох, трьох або більше листів демпфіруючого матеріалу - див. Фіг.53, і розміщений із зазором f відносно поверхні кришок 2 корпусів 1, що складають нижній шар (позиція І) протидії засобу поразки тандемного типу). Далі основний заряд (позиція 30) тандемного надшвидкісного засобу ураження 28 продовжує рух у напрямку цілі (а саме, у бік броньованого корпуса броньованого об’єкта техніки, наприклад, танка - позиція 26) і спрацьовує при контакті з першим (нижнім) шаром (позиція І) протидії засобу поразки тандемного типу, що сформований з корпусів 1 (із розміщеними у них основними подовженими зарядами 3) (див. Фіг.54). Після спрацьовування другого (верхнього) шару (позиція II) протидії засобу поразки тандемного типу, що сформований з корпусів 1, і при контакті кумулятивного струменю (позиція 31), що утворюється при спрацьовуванні основного заряду (позиція 30) тандемного надшвидкісного засобу ураження 28, ініціюють спрацьовування основних подовжених зарядів 3, що розміщені в одному з корпусів 1 першого (нижнього) шару (позиція І) і впливають вражаючим елементом (позиція 31) у вигляді кумулятивного струменя від основних подовжених зарядів (позиція 3) на другий конструктивний елемент тандемного надшвидкісного засобу ураження 28 - основний заряд (позиція 30), для виводу його з ладу або відхилення від траєкторії руху й непробиття при цьому основним зарядом (позиція 30) тандемного надшвидкісного засобу ураження 28 броні броньованого об’єкта техніки (позиція 26) (див. Фіг.55-56). Таким чином: другий (верхній) шар (позиція II) протидії засобу поразки тандемного типу, що сформований з корпусів 1 (із розміщеними у кожному з корпусів 1 основними подовженими зарядами 3), знищує (вражаючим елементом типу «кумулятивний струмінь» - позиція 31) заряд-лідер (позиція 29) тандемного надшвидкісного засобу ураження 28, демпфер 9 не допускає пробиття наскрізь першого (нижнього) шару (позиція II) протидії та ініціювання кумулятивним струменем 31 заряду-лідера (позиція 29) зазначеного першого (нижнього) шару (позиція II) протидії 28225 24 засобу поразки тандемного типу, що сформований з корпусів 1 другого комплекту, а збережений демпфером 9 перший (нижній) шар (позиція II) протидії, що сформований з корпусів 1, знищує другий конструктивний елемент (позиція 30) тандемного надшвидкісного засобу ураження 28 основний заряд (позиція 30), і не допускає цим поразки зазначеним засобом (позиція 28), а саме, його основним зарядом (позиція 30), корпуса броньованого об’єкта техніки (позиція 26) (див. Фіг.56). Заміну пристрою для захисту перешкоди від тандемних засобів ураження, що спрацював, здійснюють шляхом зняття контейнера 6 із залишками корпусів 1, демпфера 9, рамки 8, центруючих прокладок 10 та демпфіруючої підкладки 25, і заміни на новий шляхом встановлення нового контейнера 6 із наступним заповненням його корпусами 1, встановленням демпфера 9, рамки 8, центруючих прокладок 10 та демпфіруючої підкладки 25 за технологією, що показана вище (із закриттям наповненого контейнера 6 кришкою 7). Підвищення ефективності застосування пристрою для захисту перешкоди від тандемних засобів ураження, що заявляється, у порівнянні з прототипом, досягається, по-перше, за рахунок збільшення не менше, ніж у двічі захисних шарів, що сформовані з корпусів, які споряджені бойовими частинами у вигляді основних подовжених зарядів, і розміщені паралельно один до одного із зазором між шарами, а по-друге розміщення в зазорі між зазначеними захисними шарами демпферу, який частково поглинає енергію кумулятивного струменя заряду-лідера тандемного надшвидкісного засобу ураження, і не допускає руйнування другого (нижнього за розташуванням на броньованому об’єкті техніки) з захисних шарів, що сформовані з корпусів, які споряджені бойовими частинами у вигляді основних подовжених зарядів, і які впливають послідовно на заряд-лідер та основний заряд тандемного надшвидкісного засобу ураження вражаючим елементом типу «кумулятивний струмінь». Джерела інформації 1. Европатент №0161390 «Пристрій додаткового динамічного захисту для наземного транспорту», МПК F 41 Н 7/04, опубліковано 25.11.1985р., ИСМ, вип. 101, №6, л.5, 1986р. аналог. 2. Патент Російської Федерації №2263268 C2, МПК 7 F 41 А 23/00, F 41 Н 5/07 від 27.10.2005 (Бюл. №30) - аналог. 3. Патент України №22154 А «Пристрій для захисту перепони від снарядів», МПК F 41 Н 5/07, Бюл. №2 від 30.04.1998р. - прототип. 25 28225 26 27 28225 28 29 28225 30 31 28225 32 33 28225 34 35 28225 36 37 28225 38
