Лічильник з довільним коефіцієнтом лічби
Формула / Реферат
Счетчик с произвольным коэффициентом счета K=dn+1 dn... d1 = 1 +dn+1 dη...d1(2n-1< k £2n), содержащий n элементов И-ИЛИ-НЕ, причем выход j-го (j =
) элемента И-ИЛИ-НЕ соединен с (j+1)-M входом первой группы И р-го (р =
) элемента И-ИЛИ-НЕ, отличающийся тем, что, с целью повышения экономичности счетчика, в него включены n элементов ИЛИ-НЕ первой группы, n элементов ИЛИ-НЕ второй группы, n+1 элементов ИЛИ-НЕ первой ступени и (n+1)-й элемент И-ИЛИ-НЕ, выход к-го (k =
) элемента ИЛИ-НЕ первой ступени соединен с единственным входом второй группы И к-го элемента И-ИЛИ-НЕ, выход которого подключен к первому входу к-го элемента ИЛИ-НЕ первой ступени, второй вход которого соединен с тактовым входом счетчика, выход і-го (і =
) элемента ИЛИ-НЕ первой группы, являющийся і-м инверсным выходом счетчика, соединен с первым входом і-го элемента ИЛИ-НЕ второй группы, выход которого, являющийся і-м прямым выходом счетчика, подключен к первому входу i-ro элемента ИЛИ-НЕ первой группы, выход которого подключен к первому входу первой группы И і-го элемента И-ИЛИ-НЕ, (р+2-j)-й вход j-го элемента ИЛИ-НЕ первой группы связан с выходом р-го элемента ИЛИ-НЕ первой ступени, выход (n+1)-го элемента ИЛИ-НЕ первой ступени соединен с (n+3-І)-м (І = і для всех і), таких, что dI = 1) входом I-го элемента ИЛИ-НЕ первой ступени, выход (n+1)-го элемента И-ИЛИ-НЕ подключен к (q+1)-му(q = i дпя всех і, таких, что dI = 0) входу первой группы И q-ro элемента И-ИЛИ-НЕ, вход νI первой группы И (n+1)-го элемента И-ИЛИ-НЕ соединен с выходом I-го элемента И-ИЛИ-НЕ, а ее вход xq (q = I для всей I = 2, n, для которых есть хотя бы одно s<l, такое что dI >ds) подключен к q-му прямому выходу счетчика, выход I-го элемента ИЛИ-НЕ первой ступени соединен с вторым входом I-го элемента ИЛИ-НЕ первой группы, выход (j+1)-го элемента ИЛИ/НЕ первой ступени связан с (j-r+2)-м (r=
) входом r-го элемента ИЛИ-НЕ второй группы, выход (n+1)-го элемента ИЛИ-НЕ первой ступени подключен к (n-І+2)-му входу I-го элемента ИЛИ-НЕ второй группы, каждый элемент ИЛИ-НЕ первой ступени дополнительно содержит группу из m входов, причем h-й (h =
) вход этой группы входов соединен с входом n-го сигнала переноса счетчика, а выход ((n+1)-го элемента И-ИЛИ-НЕ является выходом сигнала переноса счетчика.
Текст

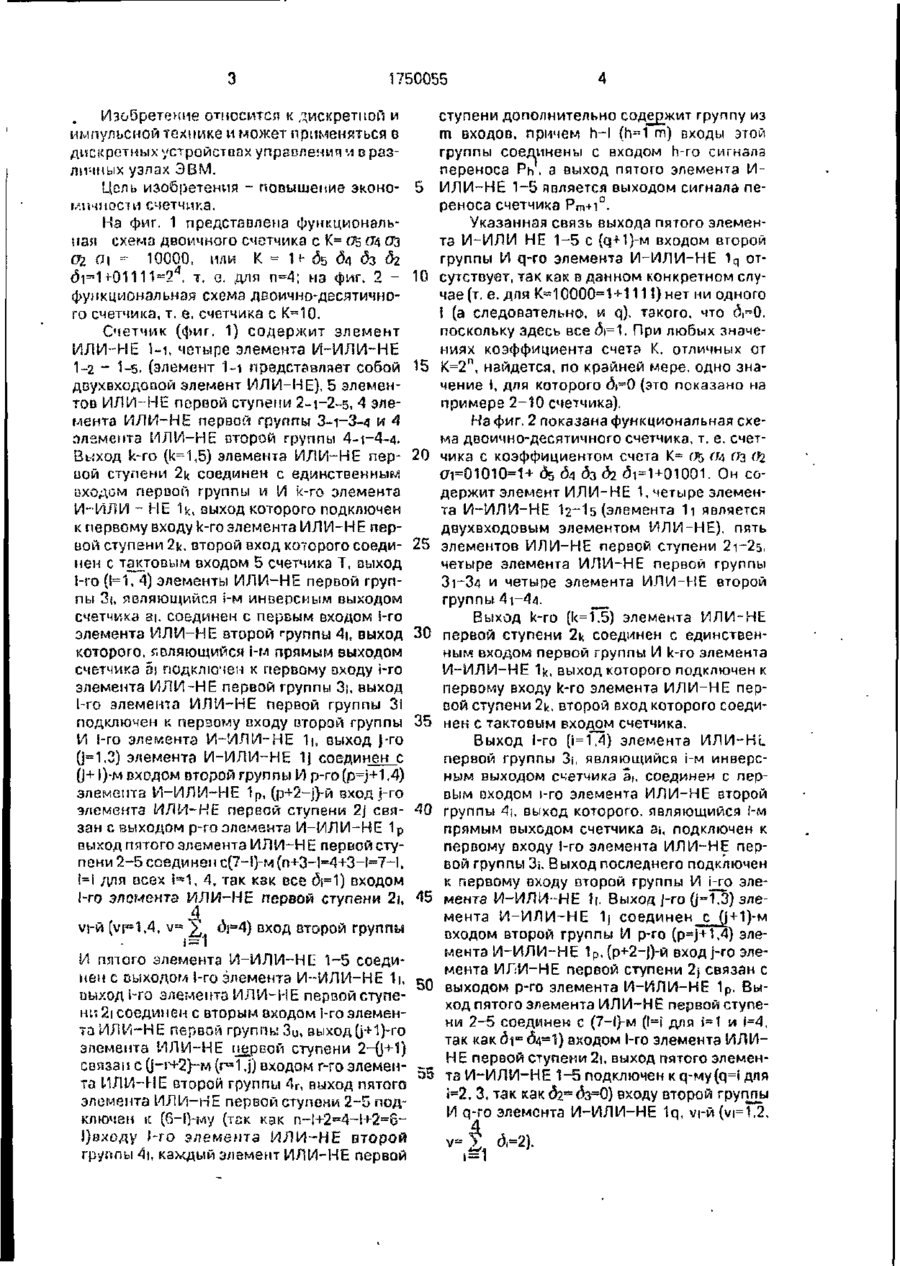

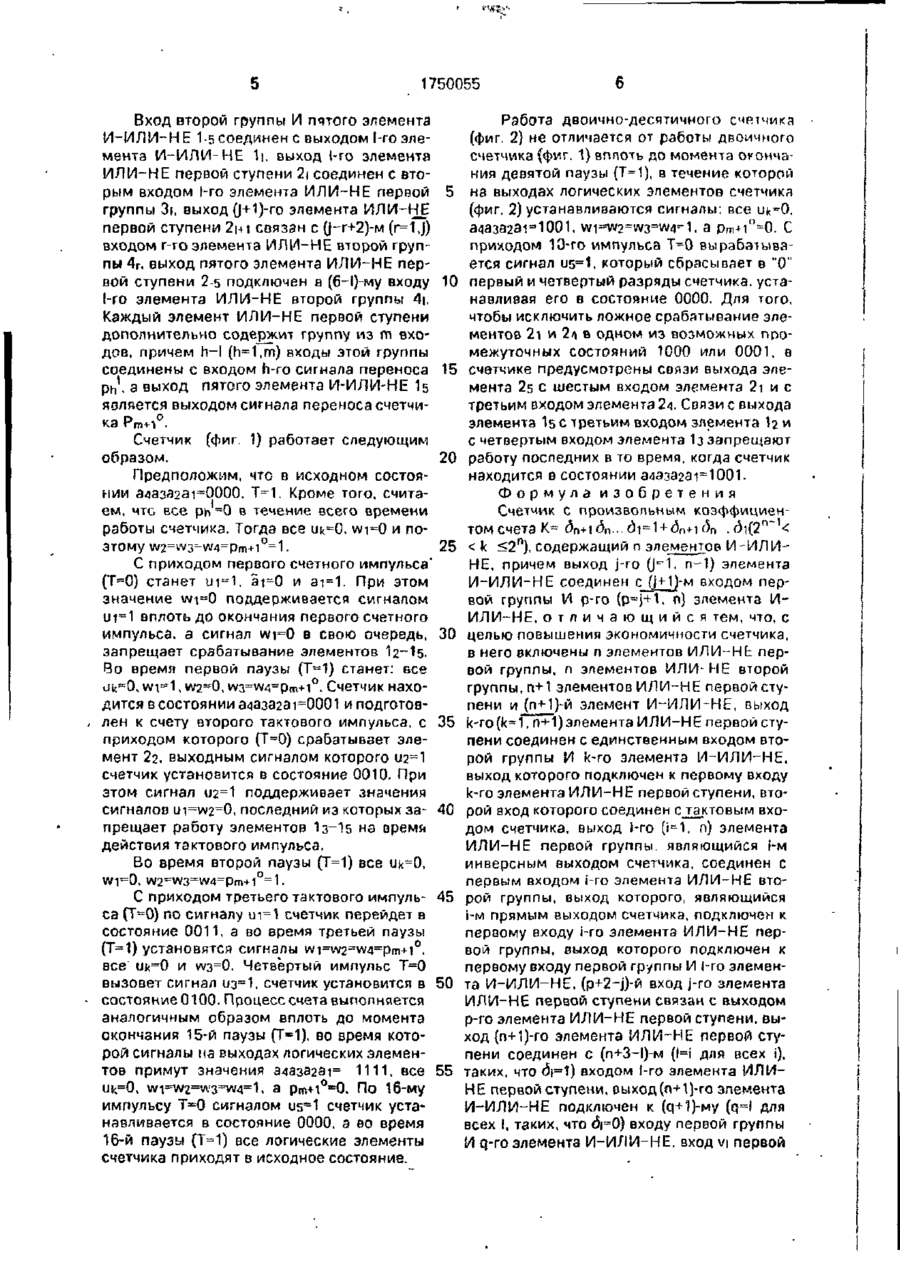

Изобретение относится к дискретной и импульсной технике и может быть использовано в дискретных устройствах управления и в различных узлах ЭВМ для счета импульсов. Цель изобретения - повышение экономичности счетчика импульсов. Счетчик импульсов с произвольным коэффициентом пересчета содержит элементы ИЛИ-НЕ 1t. 2i, - 25, З1-З4. 4i-44 и элементы И-ИЛИ-НЕ І2~І5. а также тактовый вход 5. 2 ил. Фиіі 1750055 Изобретение относится к дискретной и импульсной технике и может применяться в дискретных устройствах управления vi в различных узлах ЭВМ. Цель изобретения - повышение эконо- 5 мичности счетчика. На фиг, 1 представлена функциональная схема двоичного смотчика с К= ов (74 оз Ог о\ = 10000, или К = 11- дъ б/\ дз дг (5і=-П01Ш=2 4 , т. а. для п=4; на фиг. 2 - 10 функциональная схема двоично-десятичного счетчика, т. е. счетчика с К—10. Счетчик (фиг. 1) содержит элемент ИЛИ--НЕ 1-1, четыре элемента И-ИЛИ-НЕ 1-2 - 1-5. (элемент 1-і представляет собой 15 двухвходооой элемент ИЛИ-НЕ), 5 элементов ИЛИ-НЕ первой ступени 2-і—2-5, 4 элемента ИЛИ-НЕ первой группы 3-1-3-4 и 4 элемента ИЛИ-НЕ второй группы 4-1-4-4Выход k-го (к=1,5) элемента ИЛИ-НЕ пер- 20 вой ступени 2к соединен с единственным входом первой группы и И к-го элемента И-ИЛИ -НЕ 1к, зыход которого подключен к первому входу k-го элемента ИЛИ-НЕ первой ступени 2к, второй вход которого соеди- 25 нен с тактовым входом 5 счетчика Т, выход 1-го 0=1, 4) элементы ИЛИ-НЕ первой группы ЗІ, являющийся і-м инверсным выходом счетчика аи соединен с первым входом 5-го элемента ИЛИ-НЕ второй группы 4\, выход которого, являющийся і-м прямым выходом 30 счетчика аі подключен к первому оходу і-го элемента ИЛИ-НЕ первой группы ЗІ, ВЫХОД 1-го элемента ИЛИ-НЕ первой группы Зі подключен к первому входу второй группы И 1-го элемента И-ИЛИ-НЕ 1ь выход j-ro 35 0=1,3) элемента И-ИЛИ-НЕ 1J соединен с 0+1)-м входом второй группы И p-ro(p=j+1,4) элемента И-ИЛИ-НЕ 1 Р , (р+2-])-й вход j-ro элемента ИЛИ-НЕ первой ступени 2j связан с выходом р-го элемента И-ИЛИ-НЕ 1 Р 40 выход пятого элемента ИЛИ-НЕ первой ступени 2-5 соединен с(7-І)-м (n+3-l=4+3-l=7-l, И для всех М , 4, так как все
ДивитисяДодаткова інформація
Назва патенту англійськоюRandom counting coefficient-meter
Автори англійськоюYermakov Oleksandr Hryhorovych
Назва патенту російськоюСчетчик с произвольным коэффициентом счета
Автори російськоюЕрмаков Александр Григорьевич
МПК / Мітки
МПК: H03K 23/00
Мітки: лічби, довільним, лічильник, коефіцієнтом
Код посилання
<a href="https://ua.patents.su/4-16829-lichilnik-z-dovilnim-koeficiehntom-lichbi.html" target="_blank" rel="follow" title="База патентів України">Лічильник з довільним коефіцієнтом лічби</a>
