Спосіб формування перехресної структури із звивистих неперервних ниток (варіанти), агрегат для здійснення способу (варіанти) та перехресна структура із звивистих неперервних ниток, отримана цим способом
Формула / Реферат
1. Спосіб формування перехресної структури зі звивистих неперервних ниток, що включає подачу джгута звивистих неперервних ниток, розтягування та перехрещування їх, який відрізняється тим, що подають щонайменше один джгут звивистих неперервних ниток щонайменше з одного контейнера живильного пристрою через подавальні та розширювальні валки до штиркового транспортера у зоні подачі для обкручування джгута із звивистих неперервних ниток за допомогою механізму безперервного обертання живильного пристрою при постійних визначених натягу та швидкості навколо пристрою формування повстяної структури, що безперервно розтягує, розширює і перехрещує джгут з коефіцієнтом розширення у межах від 1:2 до 1:20, утворюючи однорідну перехресну плоскотрубчасту структуру, яку транспортують за допомогою штиркових транспортерів вниз від верхнього до нижнього рівня пристрою формування повстяної структури і до транспортерного пристрою при збереженні однорідною перехресною плоскотрубчастою структурою своєї просторової стабільності, а потім - до намотувального пристрою, причому шляхом регулювання коефіцієнта розширення, який визначається як відношення швидкості штиркових транспортерів у розширювальній зоні до швидкості штиркових транспортерів у зоні подачі, ширини джгута і швидкості його подавання до пристрою формування повстяної структури змінюють базову вагу однорідної перехресної плоскотрубчастої структури та кут нахилу ниток.
2. Спосіб за п. 1, який відрізняється тим, що перехресну плоскотрубчасту структуру зв'язують для її додаткової стабілізації та підсилення.
3. Спосіб за п. 2, який відрізняється тим, що зв'язування здійснюють шляхом прошивання голками.
4. Спосіб за п. 2, який відрізняється тим, що зв'язування здійснюють шляхом розпилення смоли та її твердінням у печі, і термічного зв'язування.
5. Спосіб за п. 1, який відрізняється тим, що до пристрою формування повстяної структури подають тонкий, але ширший джгут, отримуючи більше перекриття у зоні подачі для одержання одноріднішої плоскотрубчастої структури.
6. Агрегат для формування перехресної структури зі звивистих неперервних ниток, що містить контейнер, подавальні валки, пристрій формування, транспортерний пристрій, який відрізняється тим, що містить один живильний пристрій, який складається щонайменше з одного контейнера для зберігання щонайменше одного джгута та ряду валків для розширення та подачі джгута з контейнера до пристрою формування повстяної структури, механізм для безперервного обертання живильного пристрою навколо пристрою формування повстяної структури для формування однорідної перехресної плоскотрубчастої структури, пристрій формування повстяної структури містить дві викривлені плити, між якими розміщено дві групи штиркових транспортерів, одну з яких розташовано біля одного краю кожної з плит, а другу - на протилежному краю кожної з плит, кожна група штиркових транспортерів, що частково виступає за край плит для зачеплення з джгутами, складається із двох окремих, але ідентичних штиркових транспортерів, розташованих у зоні подачі, що знаходиться у верхній частині пристрою формування повстяної структури, та виконаних з можливістю повільного руху, і одного ширшого штиркового транспортера, розміщеного у розширювальній зоні, що знаходиться у нижній частині пристрою формування повстяної структури, і виконаного з можливістю швидшого руху, між штирковими транспортерами у зоні подачі та штирковими транспортерами у розширювальній зоні розміщено цівкові колеса, які виконано з можливістю безперервного руху вниз від верхнього до нижнього рівня пристрою формування повстяної структури, який сполучено послідовно з транспортерним пристроєм та намотувальним пристроєм.

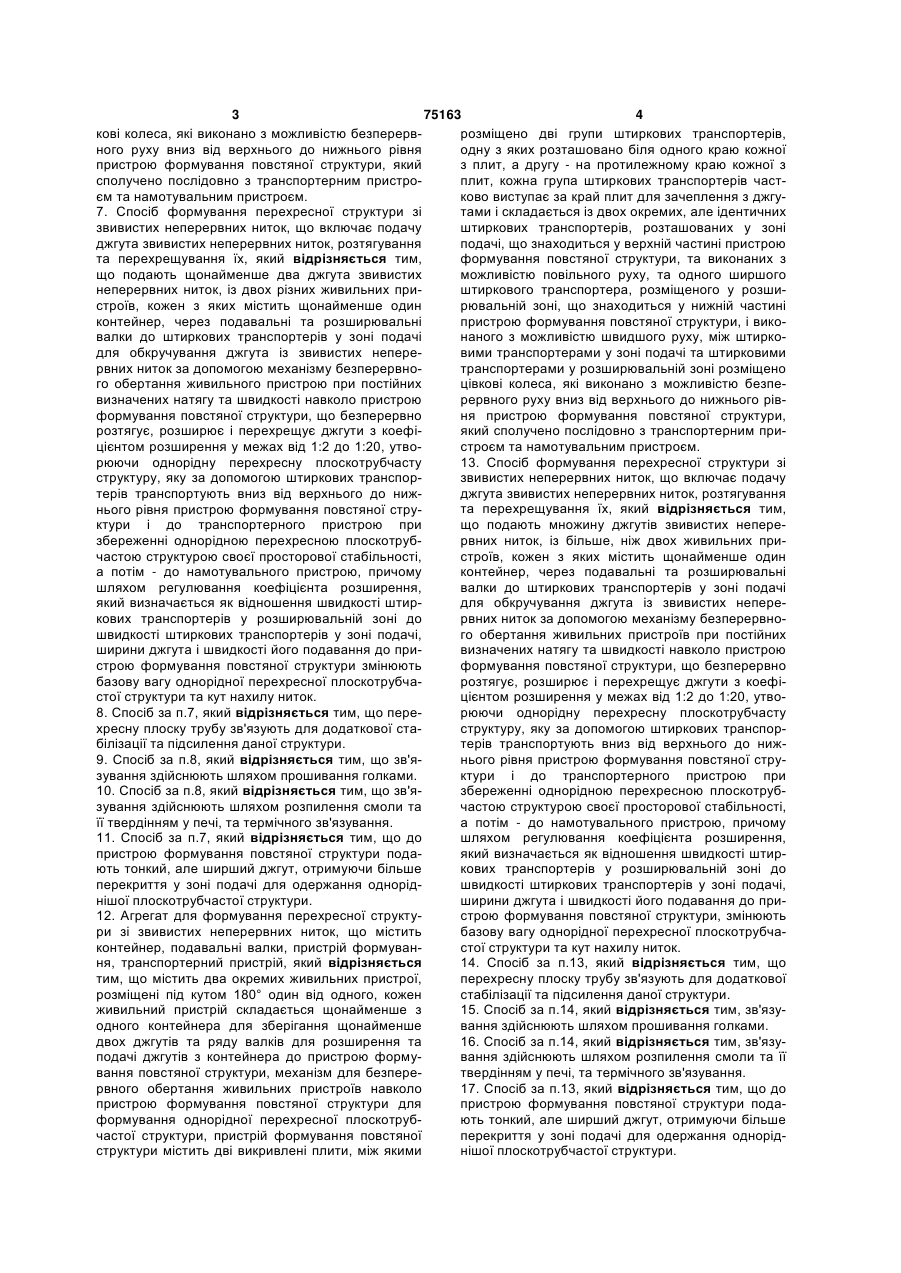

7. Спосіб формування перехресної структури зі звивистих неперервних ниток, що включає подачу джгута звивистих неперервних ниток, розтягування та перехрещування їх, який відрізняється тим, що подають щонайменше два джгута звивистих неперервних ниток, із двох різних живильних пристроїв, кожен з яких містить щонайменше один контейнер, через подавальні та розширювальні валки до штиркових транспортерів у зоні подачі для обкручування джгута із звивистих неперервних ниток за допомогою механізму безперервного обертання живильного пристрою при постійних визначених натягу та швидкості навколо пристрою формування повстяної структури, що безперервно розтягує, розширює і перехрещує джгути з коефіцієнтом розширення у межах від 1:2 до 1:20, утворюючи однорідну перехресну плоскотрубчасту структуру, яку за допомогою штиркових транспортерів транспортують вниз від верхнього до нижнього рівня пристрою формування повстяної структури і до транспортерного пристрою при збереженні однорідною перехресною плоскотрубчастою структурою своєї просторової стабільності, а потім - до намотувального пристрою, причому шляхом регулювання коефіцієнта розширення, який визначається як відношення швидкості штиркових транспортерів у розширювальній зоні до швидкості штиркових транспортерів у зоні подачі, ширини джгута і швидкості його подавання до пристрою формування повстяної структури змінюють базову вагу однорідної перехресної плоскотрубчастої структури та кут нахилу ниток.
8. Спосіб за п. 7, який відрізняється тим, що перехресну плоску трубу зв'язують для додаткової стабілізації та підсилення даної структури.
9. Спосіб за п. 8, який відрізняється тим, що зв'язування здійснюють шляхом прошивання голками.
10. Спосіб за п. 8, який відрізняється тим, що зв'язування здійснюють шляхом розпилення смоли та її твердінням у печі, та термічного зв'язування.
11. Спосіб за п. 7, який відрізняється тим, що до пристрою формування повстяної структури подають тонкий, але ширший джгут, отримуючи більше перекриття у зоні подачі для одержання одноріднішої плоскотрубчастої структури.
12. Агрегат для формування перехресної структури зі звивистих неперервних ниток, що містить контейнер, подавальні валки, пристрій формування, транспортерний пристрій, який відрізняється тим, що містить два окремих живильних пристрої, розміщені під кутом 180° один від одного, кожен живильний пристрій складається щонайменше з одного контейнера для зберігання щонайменше двох джгутів та ряду валків для розширення та подачі джгутів з контейнера до пристрою формування повстяної структури, механізм для безперервного обертання живильних пристроїв навколо пристрою формування повстяної структури для формування однорідної перехресної плоскотрубчастої структури, пристрій формування повстяної структури містить дві викривлені плити, між якими розміщено дві групи штиркових транспортерів, одну з яких розташовано біля одного краю кожної з плит, а другу - на протилежному краю кожної з плит, кожна група штиркових транспортерів частково виступає за край плит для зачеплення з джгутами і складається із двох окремих, але ідентичних штиркових транспортерів, розташованих у зоні подачі, що знаходиться у верхній частині пристрою формування повстяної структури, та виконаних з можливістю повільного руху, та одного ширшого штиркового транспортера, розміщеного у розширювальній зоні, що знаходиться у нижній частині пристрою формування повстяної структури, і виконаного з можливістю швидшого руху, між штирковими транспортерами у зоні подачі та штирковими транспортерами у розширювальній зоні розміщено цівкові колеса, які виконано з можливістю безперервного руху вниз від верхнього до нижнього рівня пристрою формування повстяної структури, який сполучено послідовно з транспортерним пристроєм та намотувальним пристроєм.
13. Спосіб формування перехресної структури зі звивистих неперервних ниток, що включає подачу джгута звивистих неперервних ниток, розтягування та перехрещування їх, який відрізняється тим, що подають множину джгутів звивистих неперервних ниток, із більше, ніж двох живильних пристроїв, кожен з яких містить щонайменше один контейнер, через подавальні та розширювальні валки до штиркових транспортерів у зоні подачі для обкручування джгута із звивистих неперервних ниток за допомогою механізму безперервного обертання живильних пристроїв при постійних визначених натягу та швидкості навколо пристрою формування повстяної структури, що безперервно розтягує, розширює і перехрещує джгути з коефіцієнтом розширення у межах від 1:2 до 1:20, утворюючи однорідну перехресну плоскотрубчасту структуру, яку за допомогою штиркових транспортерів транспортують вниз від верхнього до нижнього рівня пристрою формування повстяної структури і до транспортерного пристрою при збереженні однорідною перехресною плоскотрубчастою структурою своєї просторової стабільності, а потім - до намотувального пристрою, причому шляхом регулювання коефіцієнта розширення, який визначається як відношення швидкості штиркових транспортерів у розширювальній зоні до швидкості штиркових транспортерів у зоні подачі, ширини джгута і швидкості його подавання до пристрою формування повстяної структури, змінюють базову вагу однорідної перехресної плоскотрубчастої структури та кут нахилу ниток.
14. Спосіб за п. 13, який відрізняється тим, що перехресну плоску трубу зв'язують для додаткової стабілізації та підсилення даної структури.
15. Спосіб за п. 14, який відрізняється тим, зв'язування здійснюють шляхом прошивання голками.
16. Спосіб за п. 14, який відрізняється тим, зв'язування здійснюють шляхом розпилення смоли та її твердінням у печі, та термічного зв'язування.
17. Спосіб за п. 13, який відрізняється тим, що до пристрою формування повстяної структури подають тонкий, але ширший джгут, отримуючи більше перекриття у зоні подачі для одержання одноріднішої плоскотрубчастої структури.

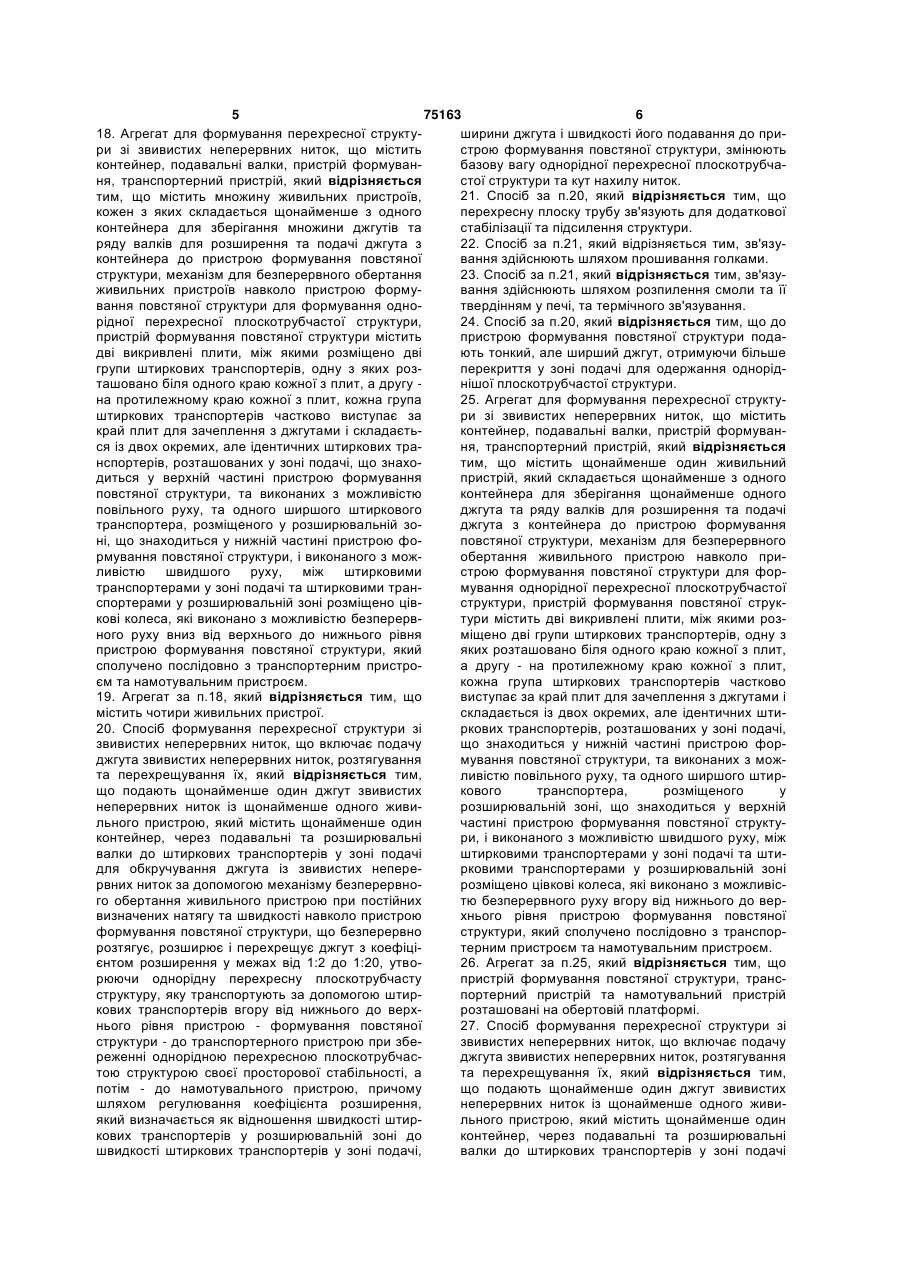

18. Агрегат для формування перехресної структури зі звивистих неперервних ниток, що містить контейнер, подавальні валки, пристрій формування, транспортерний пристрій, який відрізняється тим, що містить множину живильних пристроїв, кожен з яких складається щонайменше з одного контейнера для зберігання множини джгутів та ряду валків для розширення та подачі джгута з контейнера до пристрою формування повстяної структури, механізм для безперервного обертання живильних пристроїв навколо пристрою формування повстяної структури для формування однорідної перехресної плоскотрубчастої структури, пристрій формування повстяної структури містить дві викривлені плити, між якими розміщено дві групи штиркових транспортерів, одну з яких розташовано біля одного краю кожної з плит, а другу - на протилежному краю кожної з плит, кожна група штиркових транспортерів частково виступає за край плит для зачеплення з джгутами і складається із двох окремих, але ідентичних штиркових транспортерів, розташованих у зоні подачі, що знаходиться у верхній частині пристрою формування повстяної структури, та виконаних з можливістю повільного руху, та одного ширшого штиркового транспортера, розміщеного у розширювальній зоні, що знаходиться у нижній частині пристрою формування повстяної структури, і виконаного з можливістю швидшого руху, між штирковими транспортерами у зоні подачі та штирковими транспортерами у розширювальній зоні розміщено цівкові колеса, які виконано з можливістю безперервного руху вниз від верхнього до нижнього рівня пристрою формування повстяної структури, який сполучено послідовно з транспортерним пристроєм та намотувальним пристроєм.
19. Агрегат за п. 18, який відрізняється тим, що містить чотири живильних пристрої.
20. Спосіб формування перехресної структури зі звивистих неперервних ниток, що включає подачу джгута звивистих неперервних ниток, розтягування та перехрещування їх, який відрізняється тим, що подають щонайменше один джгут звивистих неперервних ниток із щонайменше одного живильного пристрою, який містить щонайменше один контейнер, через подавальні та розширювальні валки до штиркових транспортерів у зоні подачі для обкручування джгута із звивистих неперервних ниток за допомогою механізму безперервного обертання живильного пристрою при постійних визначених натягу та швидкості навколо пристрою формування повстяної структури, що безперервно розтягує, розширює і перехрещує джгут з коефіцієнтом розширення у межах від 1:2 до 1:20, утворюючи однорідну перехресну плоскотрубчасту структуру, яку транспортують за допомогою штиркових транспортерів вгору від нижнього до верхнього рівня пристрою - формування повстяної структури - до транспортерного пристрою при збереженні однорідною перехресною плоскотрубчастою структурою своєї просторової стабільності, а потім - до намотувального пристрою, причому шляхом регулювання коефіцієнта розширення, який визначається як відношення швидкості штиркових транспортерів у розширювальній зоні до швидкості штиркових транспортерів у зоні подачі, ширини джгута і швидкості його подавання до пристрою формування повстяної структури, змінюють базову вагу однорідної перехресної плоскотрубчастої структури та кут нахилу ниток.
21. Спосіб за п. 20, який відрізняється тим, що перехресну плоску трубу зв'язують для додаткової стабілізації та підсилення структури.
22. Спосіб за п. 21, який відрізняється тим, зв'язування здійснюють шляхом прошивання голками.
23. Спосіб за п. 21, який відрізняється тим, зв'язування здійснюють шляхом розпилення смоли та її твердінням у печі, та термічного зв'язування.
24. Спосіб за п. 20, який відрізняється тим, що до пристрою формування повстяної структури подають тонкий, але ширший джгут, отримуючи більше перекриття у зоні подачі для одержання одноріднішої плоскотрубчастої структури.
25. Агрегат для формування перехресної структури зі звивистих неперервних ниток, що містить контейнер, подавальні валки, пристрій формування, транспортерний пристрій, який відрізняється тим, що містить щонайменше один живильний пристрій, який складається щонайменше з одного контейнера для зберігання щонайменше одного джгута та ряду валків для розширення та подачі джгута з контейнера до пристрою формування повстяної структури, механізм для безперервного обертання живильного пристрою навколо пристрою формування повстяної структури для формування однорідної перехресної плоскотрубчастої структури, пристрій формування повстяної структури містить дві викривлені плити, між якими розміщено дві групи штиркових транспортерів, одну з яких розташовано біля одного краю кожної з плит, а другу - на протилежному краю кожної з плит, кожна група штиркових транспортерів частково виступає за край плит для зачеплення з джгутами і складається із двох окремих, але ідентичних штиркових транспортерів, розташованих у зоні подачі, що знаходиться у нижній частині пристрою формування повстяної структури, та виконаних з можливістю повільного руху, та одного ширшого штиркового транспортера, розміщеного у розширювальній зоні, що знаходиться у верхній частині пристрою формування повстяної структури, і виконаного з можливістю швидшого руху, між штирковими транспортерами у зоні подачі та штирковими транспортерами у розширювальній зоні розміщено цівкові колеса, які виконано з можливістю безперервного руху вгору від нижнього до верхнього рівня пристрою формування повстяної структури, який сполучено послідовно з транспортерним пристроєм та намотувальним пристроєм.
26. Агрегат за п. 25, який відрізняється тим, що пристрій формування повстяної структури, транспортерний пристрій та намотувальний пристрій розташовані на обертовій платформі.

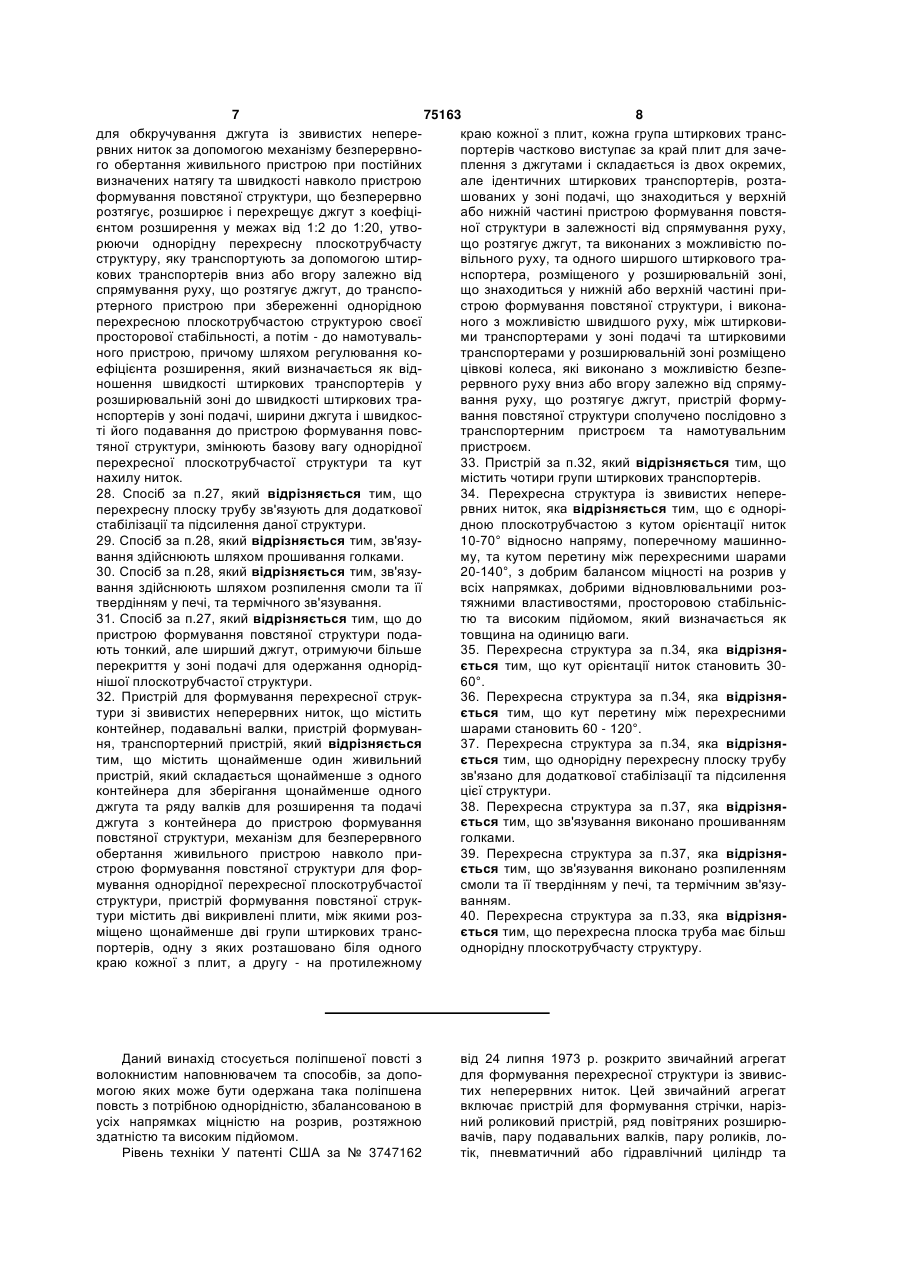

27. Спосіб формування перехресної структури зі звивистих неперервних ниток, що включає подачу джгута звивистих неперервних ниток, розтягування та перехрещування їх, який відрізняється тим, що подають щонайменше один джгут звивистих неперервних ниток із щонайменше одного живильного пристрою, який містить щонайменше один контейнер, через подавальні та розширювальні валки до штиркових транспортерів у зоні подачі для обкручування джгута із звивистих неперервних ниток за допомогою механізму безперервного обертання живильного пристрою при постійних визначених натягу та швидкості навколо пристрою формування повстяної структури, що безперервно розтягує, розширює і перехрещує джгут з коефіцієнтом розширення у межах від 1:2 до 1:20, утворюючи однорідну перехресну плоскотрубчасту структуру, яку транспортують за допомогою штиркових транспортерів вниз або вгору залежно від спрямування руху, що розтягує джгут, до транспортерного пристрою при збереженні однорідною перехресною плоскотрубчастою структурою своєї просторової стабільності, а потім - до намотувального пристрою, причому шляхом регулювання коефіцієнта розширення, який визначається як відношення швидкості штиркових транспортерів у розширювальній зоні до швидкості штиркових транспортерів у зоні подачі, ширини джгута і швидкості його подавання до пристрою формування повстяної структури, змінюють базову вагу однорідної перехресної плоскотрубчастої структури та кут нахилу ниток.
28. Спосіб за п. 27, який відрізняється тим, що перехресну плоску трубу зв'язують для додаткової стабілізації та підсилення даної структури.
29. Спосіб за п. 28, який відрізняється тим, зв'язування здійснюють шляхом прошивання голками.
30. Спосіб за п. 28, який відрізняється тим, зв'язування здійснюють шляхом розпилення смоли та її твердінням у печі, та термічного зв'язування.
31. Спосіб за п. 27, який відрізняється тим, що до пристрою формування повстяної структури подають тонкий, але ширший джгут, отримуючи більше перекриття у зоні подачі для одержання одноріднішої плоскотрубчастої структури.
32. Пристрій для формування перехресної структури зі звивистих неперервних ниток, що містить контейнер, подавальні валки, пристрій формування, транспортерний пристрій, який відрізняється тим, що містить щонайменше один живильний пристрій, який складається щонайменше з одного контейнера для зберігання щонайменше одного джгута та ряду валків для розширення та подачі джгута з контейнера до пристрою формування повстяної структури, механізм для безперервного обертання живильного пристрою навколо пристрою формування повстяної структури для формування однорідної перехресної плоскотрубчастої структури, пристрій формування повстяної структури містить дві викривлені плити, між якими розміщено щонайменше дві групи штиркових транспортерів, одну з яких розташовано біля одного краю кожної з плит, а другу - на протилежному краю кожної з плит, кожна група штиркових транспортерів частково виступає за край плит для зачеплення з джгутами і складається із двох окремих, але ідентичних штиркових транспортерів, розташованих у зоні подачі, що знаходиться у верхній або нижній частині пристрою формування повстяної структури в залежності від спрямування руху, що розтягує джгут, та виконаних з можливістю повільного руху, та одного ширшого штиркового транспортера, розміщеного у розширювальній зоні, що знаходиться у нижній або верхній частині пристрою формування повстяної структури, і виконаного з можливістю швидшого руху, між штирковими транспортерами у зоні подачі та штирковими транспортерами у розширювальній зоні розміщено цівкові колеса, які виконано з можливістю безперервного руху вниз або вгору залежно від спрямування руху, що розтягує джгут, пристрій формування повстяної структури сполучено послідовно з транспортерним пристроєм та намотувальним пристроєм.
33. Пристрій за п. 32, який відрізняється тим, що містить чотири групи штиркових транспортерів.
34. Перехресна структура із звивистих неперервних ниток, яка відрізняється тим, що є однорідною плоскотрубчастою з кутом орієнтації ниток 10-70° відносно напряму, поперечному машинному, та кутом перетину між перехресними шарами 20-140°, з добрим балансом міцності на розрив у всіх напрямках, добрими відновлювальними розтяжними властивостями, просторовою стабільністю та високим підйомом, який визначається як товщина на одиницю ваги.
35. Перехресна структура за п. 34, яка відрізняється тим, що кут орієнтації ниток становить 30-60°.
36. Перехресна структура за п. 34, яка відрізняється тим, що кут перетину між перехресними шарами становить 60 - 120°.
37. Перехресна структура за п. 34, яка відрізняється тим, що однорідну перехресну плоску трубу зв'язано для додаткової стабілізації та підсилення цієї структури.
38. Перехресна структура за п. 37, яка відрізняється тим, що зв'язування виконано прошиванням голками.
39. Перехресна структура за п. 37, яка відрізняється тим, що зв'язування виконано розпиленням смоли та її твердінням у печі, та термічним зв'язуванням.
40. Перехресна структура за п. 33, яка відрізняється тим, що перехресна плоска труба має більш однорідну плоскотрубчасту структуру.
Текст
1. Спосіб формування перехресної структури зі звивистих неперервних ниток, що включає подачу джгута звивистих неперервних ниток, розтягування та перехрещування їх, який відрізняється тим, що подають щонайменше один джгут звивистих неперервних ниток щонайменше з одного контейнера живильного пристрою через подавальні та розширювальні валки до штиркового транспортера у зоні подачі для обкручування джгута із звивистих неперервних ниток за допомогою механізму безперервного обертання живильного пристрою при постійних визначених натягу та швидкості навколо пристрою формування повстяної структури, що безперервно розтягує, розширює і перехрещує джгут з коефіцієнтом розширення у межах від 1:2 до 1:20, утворюючи однорідну перехресну плоскотрубчасту структуру, яку транспортують за допомогою штиркових транспортерів вниз від верхнього до нижнього рівня пристрою формування повстяної структури і до транспортерного пристрою при збереженні однорідною перехресною плоскотрубчастою структурою своєї просторової стабільності, а потім - до намотувального пристрою, причому шляхом регулювання коефіцієнта розширення, який визначається як відношення швидкості штиркових транспортерів у розширювальній зоні до швидкості штиркових транспортерів у зоні подачі, ширини джгута і швидкості його подавання до пристрою формування повстяної структури змінюють базову вагу однорідної перехресної плоскотрубчастої структури та кут нахилу ниток. 2 (19) 1 3 75163 4 кові колеса, які виконано з можливістю безперерврозміщено дві групи штиркових транспортерів, ного руху вниз від верхнього до нижнього рівня одну з яких розташовано біля одного краю кожної пристрою формування повстяної структури, який з плит, а другу - на протилежному краю кожної з сполучено послідовно з транспортерним пристроплит, кожна група штиркових транспортерів частєм та намотувальним пристроєм. ково виступає за край плит для зачеплення з джгу7. Спосіб формування перехресної структури зі тами і складається із двох окремих, але ідентичних звивистих неперервних ниток, що включає подачу штиркових транспортерів, розташованих у зоні джгута звивистих неперервних ниток, розтягування подачі, що знаходиться у верхній частині пристрою та перехрещування їх, який відрізняється тим, формування повстяної структури, та виконаних з що подають щонайменше два джгута звивистих можливістю повільного руху, та одного ширшого неперервних ниток, із двох різних живильних приштиркового транспортера, розміщеного у розшистроїв, кожен з яких містить щонайменше один рювальній зоні, що знаходиться у нижній частині контейнер, через подавальні та розширювальні пристрою формування повстяної структури, і виковалки до штиркових транспортерів у зоні подачі наного з можливістю швидшого руху, між штиркодля обкручування джгута із звивистих неперевими транспортерами у зоні подачі та штирковими рвних ниток за допомогою механізму безперервнотранспортерами у розширювальній зоні розміщено го обертання живильного пристрою при постійних цівкові колеса, які виконано з можливістю безпевизначених натягу та швидкості навколо пристрою рервного руху вниз від верхнього до нижнього рівформування повстяної структури, що безперервно ня пристрою формування повстяної структури, розтягує, розширює і перехрещує джгути з коефіякий сполучено послідовно з транспортерним прицієнтом розширення у межах від 1:2 до 1:20, утвостроєм та намотувальним пристроєм. рюючи однорідну перехресну плоскотрубчасту 13. Спосіб формування перехресної структури зі структуру, яку за допомогою штиркових транспорзвивистих неперервних ниток, що включає подачу терів транспортують вниз від верхнього до нижджгута звивистих неперервних ниток, розтягування та перехрещування їх, який відрізняється тим, нього рівня пристрою формування повстяної структури і до транспортерного пристрою при що подають множину джгутів звивистих неперезбереженні однорідною перехресною плоскотрубрвних ниток, із більше, ніж двох живильних причастою структурою своєї просторової стабільності, строїв, кожен з яких містить щонайменше один а потім - до намотувального пристрою, причому контейнер, через подавальні та розширювальні шляхом регулювання коефіцієнта розширення, валки до штиркових транспортерів у зоні подачі який визначається як відношення швидкості штирдля обкручування джгута із звивистих неперекових транспортерів у розширювальній зоні до рвних ниток за допомогою механізму безперервношвидкості штиркових транспортерів у зоні подачі, го обертання живильних пристроїв при постійних ширини джгута і швидкості його подавання до привизначених натягу та швидкості навколо пристрою строю формування повстяної структури змінюють формування повстяної структури, що безперервно базову вагу однорідної перехресної плоскотрубчарозтягує, розширює і перехрещує джгути з коефістої структури та кут нахилу ниток. цієнтом розширення у межах від 1:2 до 1:20, утво8. Спосіб за п.7, який відрізняється тим, що перерюючи однорідну перехресну плоскотрубчасту хресну плоску трубу зв'язують для додаткової стаструктуру, яку за допомогою штиркових транспорбілізації та підсилення даної структури. терів транспортують вниз від верхнього до ниж9. Спосіб за п.8, який відрізняється тим, що зв'янього рівня пристрою формування повстяної струзування здійснюють шляхом прошивання голками. ктури і до транспортерного пристрою при 10. Спосіб за п.8, який відрізняється тим, що зв'язбереженні однорідною перехресною плоскотрубзування здійснюють шляхом розпилення смоли та частою структурою своєї просторової стабільності, її твердінням у печі, та термічного зв'язування. а потім - до намотувального пристрою, причому 11. Спосіб за п.7, який відрізняється тим, що до шляхом регулювання коефіцієнта розширення, пристрою формування повстяної структури подаякий визначається як відношення швидкості штирють тонкий, але ширший джгут, отримуючи більше кових транспортерів у розширювальній зоні до перекриття у зоні подачі для одержання однорідшвидкості штиркових транспортерів у зоні подачі, нішої плоскотрубчастої структури. ширини джгута і швидкості його подавання до при12. Агрегат для формування перехресної структустрою формування повстяної структури, змінюють ри зі звивистих неперервних ниток, що містить базову вагу однорідної перехресної плоскотрубчаконтейнер, подавальні валки, пристрій формуванстої структури та кут нахилу ниток. ня, транспортерний пристрій, який відрізняється 14. Спосіб за п.13, який відрізняється тим, що тим, що містить два окремих живильних пристрої, перехресну плоску трубу зв'язують для додаткової розміщені під кутом 180° один від одного, кожен стабілізації та підсилення даної структури. 15. Спосіб за п.14, який відрізняється тим, зв'язуживильний пристрій складається щонайменше з одного контейнера для зберігання щонайменше вання здійснюють шляхом прошивання голками. 16. Спосіб за п.14, який відрізняється тим, зв'язудвох джгутів та ряду валків для розширення та подачі джгутів з контейнера до пристрою формування здійснюють шляхом розпилення смоли та її вання повстяної структури, механізм для безперетвердінням у печі, та термічного зв'язування. 17. Спосіб за п.13, який відрізняється тим, що до рвного обертання живильних пристроїв навколо пристрою формування повстяної структури для пристрою формування повстяної структури подаформування однорідної перехресної плоскотрубють тонкий, але ширший джгут, отримуючи більше частої структури, пристрій формування повстяної перекриття у зоні подачі для одержання однорідструктури містить дві викривлені плити, між якими нішої плоскотрубчастої структури. 5 75163 6 18. Агрегат для формування перехресної структуширини джгута і швидкості його подавання до прири зі звивистих неперервних ниток, що містить строю формування повстяної структури, змінюють контейнер, подавальні валки, пристрій формуванбазову вагу однорідної перехресної плоскотрубчаня, транспортерний пристрій, який відрізняється стої структури та кут нахилу ниток. 21. Спосіб за п.20, який відрізняється тим, що тим, що містить множину живильних пристроїв, кожен з яких складається щонайменше з одного перехресну плоску трубу зв'язують для додаткової контейнера для зберігання множини джгутів та стабілізації та підсилення структури. ряду валків для розширення та подачі джгута з 22. Спосіб за п.21, який відрізняється тим, зв'язуконтейнера до пристрою формування повстяної вання здійснюють шляхом прошивання голками. 23. Спосіб за п.21, який відрізняється тим, зв'язуструктури, механізм для безперервного обертання живильних пристроїв навколо пристрою формування здійснюють шляхом розпилення смоли та її вання повстяної структури для формування однотвердінням у печі, та термічного зв'язування. 24. Спосіб за п.20, який відрізняється тим, що до рідної перехресної плоскотрубчастої структури, пристрій формування повстяної структури містить пристрою формування повстяної структури подадві викривлені плити, між якими розміщено дві ють тонкий, але ширший джгут, отримуючи більше групи штиркових транспортерів, одну з яких розперекриття у зоні подачі для одержання однорідташовано біля одного краю кожної з плит, а другу нішої плоскотрубчастої структури. на протилежному краю кожної з плит, кожна група 25. Агрегат для формування перехресної структуштиркових транспортерів частково виступає за ри зі звивистих неперервних ниток, що містить край плит для зачеплення з джгутами і складаєтьконтейнер, подавальні валки, пристрій формування, транспортерний пристрій, який відрізняється ся із двох окремих, але ідентичних штиркових транспортерів, розташованих у зоні подачі, що знахотим, що містить щонайменше один живильний диться у верхній частині пристрою формування пристрій, який складається щонайменше з одного повстяної структури, та виконаних з можливістю контейнера для зберігання щонайменше одного повільного руху, та одного ширшого штиркового джгута та ряду валків для розширення та подачі транспортера, розміщеного у розширювальній зоджгута з контейнера до пристрою формування ні, що знаходиться у нижній частині пристрою фоповстяної структури, механізм для безперервного рмування повстяної структури, і виконаного з можобертання живильного пристрою навколо приливістю швидшого руху, між штирковими строю формування повстяної структури для фортранспортерами у зоні подачі та штирковими транмування однорідної перехресної плоскотрубчастої спортерами у розширювальній зоні розміщено цівструктури, пристрій формування повстяної струккові колеса, які виконано з можливістю безперервтури містить дві викривлені плити, між якими розного руху вниз від верхнього до нижнього рівня міщено дві групи штиркових транспортерів, одну з пристрою формування повстяної структури, який яких розташовано біля одного краю кожної з плит, сполучено послідовно з транспортерним пристроа другу - на протилежному краю кожної з плит, єм та намотувальним пристроєм. кожна група штиркових транспортерів частково 19. Агрегат за п.18, який відрізняється тим, що виступає за край плит для зачеплення з джгутами і містить чотири живильних пристрої. складається із двох окремих, але ідентичних шти20. Спосіб формування перехресної структури зі ркових транспортерів, розташованих у зоні подачі, звивистих неперервних ниток, що включає подачу що знаходиться у нижній частині пристрою форджгута звивистих неперервних ниток, розтягування мування повстяної структури, та виконаних з можта перехрещування їх, який відрізняється тим, ливістю повільного руху, та одного ширшого штирщо подають щонайменше один джгут звивистих кового транспортера, розміщеного у неперервних ниток із щонайменше одного живирозширювальній зоні, що знаходиться у верхній льного пристрою, який містить щонайменше один частині пристрою формування повстяної структуконтейнер, через подавальні та розширювальні ри, і виконаного з можливістю швидшого руху, між валки до штиркових транспортерів у зоні подачі штирковими транспортерами у зоні подачі та штидля обкручування джгута із звивистих неперерковими транспортерами у розширювальній зоні рвних ниток за допомогою механізму безперервнорозміщено цівкові колеса, які виконано з можливісго обертання живильного пристрою при постійних тю безперервного руху вгору від нижнього до вервизначених натягу та швидкості навколо пристрою хнього рівня пристрою формування повстяної формування повстяної структури, що безперервно структури, який сполучено послідовно з транспоррозтягує, розширює і перехрещує джгут з коефіцітерним пристроєм та намотувальним пристроєм. 26. Агрегат за п.25, який відрізняється тим, що єнтом розширення у межах від 1:2 до 1:20, утворюючи однорідну перехресну плоскотрубчасту пристрій формування повстяної структури, трансструктуру, яку транспортують за допомогою штирпортерний пристрій та намотувальний пристрій кових транспортерів вгору від нижнього до верхрозташовані на обертовій платформі. нього рівня пристрою - формування повстяної 27. Спосіб формування перехресної структури зі структури - до транспортерного пристрою при збезвивистих неперервних ниток, що включає подачу реженні однорідною перехресною плоскотрубчасджгута звивистих неперервних ниток, розтягування та перехрещування їх, який відрізняється тим, тою структурою своєї просторової стабільності, а потім - до намотувального пристрою, причому що подають щонайменше один джгут звивистих шляхом регулювання коефіцієнта розширення, неперервних ниток із щонайменше одного живиякий визначається як відношення швидкості штирльного пристрою, який містить щонайменше один кових транспортерів у розширювальній зоні до контейнер, через подавальні та розширювальні швидкості штиркових транспортерів у зоні подачі, валки до штиркових транспортерів у зоні подачі 7 75163 8 для обкручування джгута із звивистих неперекраю кожної з плит, кожна група штиркових трансрвних ниток за допомогою механізму безперервнопортерів частково виступає за край плит для зачего обертання живильного пристрою при постійних плення з джгутами і складається із двох окремих, визначених натягу та швидкості навколо пристрою але ідентичних штиркових транспортерів, розтаформування повстяної структури, що безперервно шованих у зоні подачі, що знаходиться у верхній розтягує, розширює і перехрещує джгут з коефіціабо нижній частині пристрою формування повстяєнтом розширення у межах від 1:2 до 1:20, утвоної структури в залежності від спрямування руху, рюючи однорідну перехресну плоскотрубчасту що розтягує джгут, та виконаних з можливістю поструктуру, яку транспортують за допомогою штирвільного руху, та одного ширшого штиркового тракових транспортерів вниз або вгору залежно від нспортера, розміщеного у розширювальній зоні, спрямування руху, що розтягує джгут, до транспощо знаходиться у нижній або верхній частині приртерного пристрою при збереженні однорідною строю формування повстяної структури, і виконаперехресною плоскотрубчастою структурою своєї ного з можливістю швидшого руху, між штирковипросторової стабільності, а потім - до намотувальми транспортерами у зоні подачі та штирковими ного пристрою, причому шляхом регулювання котранспортерами у розширювальній зоні розміщено ефіцієнта розширення, який визначається як відцівкові колеса, які виконано з можливістю безпеношення швидкості штиркових транспортерів у рервного руху вниз або вгору залежно від спрямурозширювальній зоні до швидкості штиркових травання руху, що розтягує джгут, пристрій формунспортерів у зоні подачі, ширини джгута і швидкосвання повстяної структури сполучено послідовно з ті його подавання до пристрою формування повстранспортерним пристроєм та намотувальним тяної структури, змінюють базову вагу однорідної пристроєм. 33. Пристрій за п.32, який відрізняється тим, що перехресної плоскотрубчастої структури та кут нахилу ниток. містить чотири групи штиркових транспортерів. 28. Спосіб за п.27, який відрізняється тим, що 34. Перехресна структура із звивистих неперервних ниток, яка відрізняється тим, що є одноріперехресну плоску трубу зв'язують для додаткової стабілізації та підсилення даної структури. дною плоскотрубчастою з кутом орієнтації ниток 29. Спосіб за п.28, який відрізняється тим, зв'язу10-70° відносно напряму, поперечному машинновання здійснюють шляхом прошивання голками. му, та кутом перетину між перехресними шарами 30. Спосіб за п.28, який відрізняється тим, зв'язу20-140°, з добрим балансом міцності на розрив у вання здійснюють шляхом розпилення смоли та її всіх напрямках, добрими відновлювальними розтвердінням у печі, та термічного зв'язування. тяжними властивостями, просторовою стабільніс31. Спосіб за п.27, який відрізняється тим, що до тю та високим підйомом, який визначається як пристрою формування повстяної структури податовщина на одиницю ваги. 35. Перехресна структура за п.34, яка відрізняють тонкий, але ширший джгут, отримуючи більше ється тим, що кут орієнтації ниток становить 30перекриття у зоні подачі для одержання одноріднішої плоскотрубчастої структури. 60°. 36. Перехресна структура за п.34, яка відрізня32. Пристрій для формування перехресної струкється тим, що кут перетину між перехресними тури зі звивистих неперервних ниток, що містить контейнер, подавальні валки, пристрій формуваншарами становить 60 - 120°. ня, транспортерний пристрій, який відрізняється 37. Перехресна структура за п.34, яка відрізняється тим, що однорідну перехресну плоску трубу тим, що містить щонайменше один живильний пристрій, який складається щонайменше з одного зв'язано для додаткової стабілізації та підсилення контейнера для зберігання щонайменше одного цієї структури. 38. Перехресна структура за п.37, яка відрізняджгута та ряду валків для розширення та подачі ється тим, що зв'язування виконано прошиванням джгута з контейнера до пристрою формування повстяної структури, механізм для безперервного голками. 39. Перехресна структура за п.37, яка відрізняобертання живильного пристрою навколо приється тим, що зв'язування виконано розпиленням строю формування повстяної структури для формування однорідної перехресної плоскотрубчастої смоли та її твердінням у печі, та термічним зв'язуструктури, пристрій формування повстяної струкванням. 40. Перехресна структура за п.33, яка відрізнятури містить дві викривлені плити, між якими розється тим, що перехресна плоска труба має більш міщено щонайменше дві групи штиркових транспортерів, одну з яких розташовано біля одного однорідну плоскотрубчасту структуру. краю кожної з плит, а другу - на протилежному Даний винахід стосується поліпшеної повсті з волокнистим наповнювачем та способів, за допомогою яких може бути одержана така поліпшена повсть з потрібною однорідністю, збалансованою в усіх напрямках міцністю на розрив, розтяжною здатністю та високим підйомом. Рівень техніки У патенті США за № 3747162 від 24 липня 1973 р. розкрито звичайний агрегат для формування перехресної структури із звивистих неперервних ниток. Цей звичайний агрегат включає пристрій для формування стрічки, нарізний роликовий пристрій, ряд повітряних розширювачів, пару подавальних валків, пару роликів, лотік, пневматичний або гідравлічний циліндр та 9 75163 10 пластину транспортера. рення способу формування перехресної структури Джгут із близько 30000 суміжних звивистих неіз звивистих неперервних ниток, який би завдяки перервних ниток подається із контейнера (не нупослідовності технологічних операцій дозволив би мерованого) до пристрою формування стрічки. З створити однорідну плоскотрубчасту структуру, в пристрою формування стрічки даний джгут подаякій досягнуто повний баланс міцності на розрив ється до нарізного роликового пристрою, де зата розтяжності у поздовжньому та поперечному значені звивисті неперервні нитки піддаються роз'напрямках, високу міцність на розрив та простороєднанню. З нарізного ролика звивисті неперервні ву стабільність. нитки подаються до повітряних розширювачів, де Друга задача, яку поставлено в основу винаповітряні струмені застосовуються для розтягуходу, - це створення агрегату для здійснення завання звивистих неперервних ниток з утворенням значеного способу, який би завдяки новим елемерозтягнутої тканини. Від повітряних розширювачів нтам в його складі дозволив би отримати дана розтягнута тканина подається до подавальоднорідну розтяжну плоскотрубчасту структуру з них валків, навколо яких розтягнута тканина ровисоким підйомом із звивистих неперервних ниток. бить S-петлю. З валків дана тканина подається до Третя задача, яку поставлено в основу винапотока, що має заслінки. Даний лотік коливається ходу, - створення однорідної перехресної плоскотчерез дію пневматичного або гідравлічного цилінрубчастої структури із звивистих неперервних нидра, з'єднаного з однією із заслінок. Із потока розток, з добрим балансом міцності на розрив в усіх тягнута тканина укладається на плиту транспортенапрямках, добрими відновлювальними властивора у формі нескінченної стрічки, що рухається стями, просторовою стабільністю та високим підроликом. Коливний потік укладається на плиту йомом, шляхом застосування зазначених способу транспортера у формі нескінченної стрічки, що та агрегату. рухається роликом. Коливний потік та нескінченна Даним винаходом запроваджується новий агстрічка, рухома роликом, разом створюють перехрегат та спосіб одержання перехресної плоскотруресну структуру із звивистих неперервних ниток. бчастої структури або повсті із звивистих непереПри застосуванні цього звичайного агрегату винирвних ниток з оптимальним балансом міцності на кає кілька проблем. По-перше, після виходу із порозрив у всіх напрямках, особливо у машинному тока розтягнута тканина здимається упоперек. Це (MD) та у поперечному до машинного напрямах робить дану тканину тоншою у напрямку її бокових (CD), з високою відновлювальною здатністю щодо країв. розтяжних властивостей, просторовою стабільнісПо-друге, даний потік коливається, тобто нижтю та високим підйомом, і усуває суттєві вади, ній кінець лотока рухається поміж двома мертвими притаманні попереднім агрегатам та способам, що точками. розглядались вище. Швидкість нижнього кінця даного лотока досяУ даному винаході застосовується обкручугає свого мінімального значення, тобто 0, у двох вання джгутової стрічки із звивистих неперервних кінцевих точках свого ходу, і досягає максимальниток при постійному натягу та швидкості навколо ного значення у середній точці між двома зазначепристрою, що формує повстяну структуру та безними кінцевими точками. Як результат, нижній перервно розтягує, розширює і перехрещує цей кінець даного лотока затримується довше у кінцеджгут, утворюючи однорідну повстяну структуру, вих точках, ніж у середній точці. Оскільки розтягщо має збалансовану міцність на розрив і забезнута тканина доставляється при постійній швидкопечує структурну стійкість та відновлювальні розсті, даний потік вивільнює більше ваги менше тяжні властивості. У даному винаході можуть бути розтягнутих звивистих неперервних ниток, коли використані також незвивисті неперервні нитки, що досягає кінцевих точок, ніж коли досягає середньої мають розширювальні властивості, такі як еластиточки. Отже, перехресна структура тонша уздовж чні волокна або волокна з прихованою звивистістю середньої лінії, ніж уздовж двох боків. По-третє, тощо. Шляхом підгонки швидкості подачі при обоскільки швидкість нижніх країв даних заслінок кручуванні джгутової стрічки навколо пристрою, набагато більша, ніж швидкість точки нескінченої що формує повстяну структуру, та колової швидстрічки, рухомої роликом, кут перетину перехрескості розтягнутої стрічки у розширювальній зоні, як них шарів даної розтягнутої тканини дуже малий. описано нижче, до деяких значень так званого Іншими словами, розтягнута тканина із звивистих коефіцієнту розширення пристрою формування неперервних ниток фактично тягнеться упоперек повстяної структури, можна досягти орієнтації вопоздовжнього напрямку, або машинного напряму локон у межах кута 10-70°, краще 30-60°, відносно (MD) даної перехресної структури. Таким чином, у CD напряму, та досягти орієнтації волокон між машинному напрямі перехресної структури міцперехрещеними шарами у межах кута, приблизно, ність низька. Крім того, когезія між шарами розтягвід 20 до 140°, краще 60-120°. Як приклад, коли нутої тканини у даній перехресній структурі низька, швидкість подачі при обкручуванні джгутової стрічі вони не можуть відповідним чином утримуватись ки навколо пристрою формування повстяної струкодин біля одного. Зазначена перехресна структура тури та коефіцієнт розширення оптимізовані, орієтакож виявляє низьку просторову стабільність, нтація волокон може підтримуватись на рівні кута особливо уздовж середньої лінії, де вага та товприблизно 45° відносно CD напряму, а орієнтація щина найнижчі. Тому для мінімізації перелічених волокон між перехрещеними шарами на рівні кута проблем має застосовуватись зв'язування смоблизько 90°. Така комбінація орієнтації волокон у лою, прошивання голками або термічне зв'язуванрозтягнутій плоскотрубчастій структурі забезпечує ня. найкращий баланс у MD та CD міцності при співВ основу винаходу поставлено задачу ствовідношенні 1:1, так що слабкі місця у даній перех 11 75163 12 ресній плоскотрубчастій структурі практично відсустані. Зазначена перехресна плоскотрубчаста тні, незалежно від того, в якому напрямку витягуструктура може використовуватись для виготовється зазначена структура. Утворена в результаті лення теплоізолювальних оболонок, спальних поперехресна плоскотрубчаста структура також видушок, постільних виробів та меблевих пристосуявляє високі відновлювальні розтяжні властивості, вань без додаткових стадій "зшивання", таких як просторову стабільність та високий підйом. Оскізв'язування за допомогою смоли, прошивання голльки дана перехресна структура сформована із ками та термічне зв'язування з використанням неперервних ниток у нескінченну плоску трубу з зв'язувальних волокон з низькою температурою високою когезією між окремими волокнами та між плавлення, що звичайно призводить до зниження розтягнутими джгутовими шарами, її можна виком'якості та/або підйому. Завдяки унікальним розристовувати безпосередньо без додаткового протяжним властивостям зазначеної перехресної цесу "зшивання" для виготовлення теплоізолюваплоскотрубчастої структури даного винаходу вона льних оболонок, спальних подушок, постільних може легко відновлювати свій підйом та пружність виробів та меблевих пристосувань, чим усуваютьпісля стискання під час перевезення та зберігання ся вади звичайної повстяної перехресної структушляхом легкого витягування або розпушування ри, виготовленої за допомогою згаданих вище кінцевих продуктів. способів, відомих у цій галузі. Особливо корисною при застосуванні розтяжПеревага обкручування пристрою формування ної покривної тканини або оболонкової тканини є повстяної структури при постійних натягу та швидздатність плоскотрубчастої структури даного викості під час процесів розтягування, розширення находу пристосовуватись до розтягування тканини та перехрещування усуває вади, притаманні спобез погіршення властивостей. Звичайна зв'язана собам попереднього доробку, тобто формування смолою, прошита голками та термічно зв'язана тоншої тканини на бокових краях та проблему одповсть або перехресна структура не може виявити норідності ваги, особливо уздовж середньої лінії такої регенераційної властивості, оскільки окремі кінцевої повстяної структури. Шляхом підгонки волокна та перехресні шари зв'язані та замкнені швидкості подачі живильного пристрою та коефіціодин з одним, і не можуть відокремитись від стисєнту розширення формуючого пристрою може бунутої зв'язаної структури. ти досягнутий повний баланс міцності на розрив та Відмінності між перехресною плоскотрубчасрозтяжності у MD та CD напрямах, чим усувається тою структурою даного винаходу та зв'язаною вада попереднього доробку, що полягає у низьких шляхом прядіння тканиною суттєві. Для досягненміцності на розрив та просторовій стабільності у ня збалансованої міцності у даному винаході наMD або поздовжньому напрямі. Крім того, може дається орієнтація волокна у межах кута 45° щодо бути усунена потреба у зв'язуванні смолою, проCD напряму та 90° між перехресними шарами розшиванні голками або термічному зв'язуванні для тягнутого джгута. Утворена в результаті структура поліпшення когезії між шарами у звичайній перехможе використовуватись безпосередньо без додаресній структурі, що дає розтяжну, м'якшу та товткового зв'язування, на відміну від пряденої тканищу структуру для поліпшення естетики та теплоти ни, котра має бути зв'язана для стабілізування спальних подушок, ізолюючих оболонок тощо. Заструктури. Отже, перехресна плоскотрубчаста значені аспекти даного винаходу можуть бути виструктура даного винаходу є м'якшою та дає високористані окремо або у комбінації для усунення кий підйом. Крім того, неперервні нитки, що виковад, притаманних звичайним перехресним струкристовуються у даному винаході, можуть бути, за турам. потреби, звивистими, на відміну від незвивистих Завдяки унікальній орієнтації волокон, що допрядених ниток, що екструдуються безпосередньо сягнута у даному винаході, та прецизійному контз фільєр, і тому виявляють відновлювальні розтяролю ширини повстяної структури, перехресна жні властивості. Зв'язані шляхом прядіння тканини плоскотрубчаста структура зберігає перевагу по обмежені низькими кутами орієнтації волокон, відміцності, що є у пряденої тканини, але з поліпшесутністю звивистості у кожній нитці та жорстко ною здатністю до розтягнення, підйому, м'якістю зв'язаною структурою, що дає жорсткі, з низьким відносно пряденої тканини. Для перехресної плоспідйомом неткані матеріали або повсть. котрубчастої структури даного винаходу немає Як буде описано нижче, унікальна конструкція потреби у зв'язуванні смолою або термічному зв'япристрою для формування повстяної структури зуванні, або у механічних засобах заплутування, дає можливість одночасно подавати у зону подачі таких як прошивання голками. За потреби, можна множину пучків звивистих неперервних ниток з також використати будь-який із вищезазначених наступним їх розтягуванням у розширювальній звичайних процесів зв'язування для додаткового зоні. За потреби, кожен джгут, що подається з підвищення міцності повстяної структури, але при окремого живильного пристрою, може відрізнятись підвищеній жорсткості. за типом волокна, деньє, перерізом волокна, та Оскільки перехресна структура даного винаіншими змінними, що дає можливість, згідно з даходу формується за умов попередньо визначених ним винаходом, отримувати гетерогенну повстяну постійного натягу та прецизійного механічно контструктуру за одну стадію, тоді як одержання схорольованого розтягнення, розширення та перехжої композиції за допомогою інших способів потрещування, напруга, що діє на кожну нитку, однаребує застосування дорогого багатостадійного кова. Коли дана перехресна структура процесу або складного механізму нашарування. У вивільнюється із розтягнутої стрічки і подається до даному винаході може використовуватись майже транспортеру, вона зберігає свою просторову стабудь-який тип волокна, такого як нейлонове волобільність та однорідність у цьому релаксованому кно, поліефірне, поліпропіленове, та еластичні 13 75163 14 волокна. У даному винаході нема будь-яких обмезгідно з третім варіантом даного винаходу. жень волокон за деньє. Можуть використовуватись Фіг.19. Вид у перспективі агрегату для одеррізні перерізи волокон, наприклад, круглий, трикужання перехресної плоско трубчастої структури із тний, чотирикутний тощо. З метою одержання спемножини джгутів звивистих неперервних ниток ціальних властивостей або функцій повстяної згідно з четвертим варіантом даного винаходу. структури у даному винаході можуть використовуФіг.20. Вид у перспективі агрегату для одерватись також інші змінні, такі як модифікування жання перехресної плоско трубчастої структури із поверхні волокна, уведення добавок до полімеру, джгутів звивистих неперервних ниток з пристроєм тощо. формування повстяної структури, що рухається Стислий опис фігур вгору, на відміну від руху вниз, як зображено на Фіг.1 Вид у перспективі агрегату для одержанФіг.1, 17, 18 та 19. ня перехресної плоскотрубчастої структури із двох Фіг.21. Вид у перспективі агрегату для одерджгутів звивистих неперервних ниток згідно з пержання перехресної плоско трубчастої структури із шим варіантом даного винаходу. джгутів звивистих неперервних ниток згідно з п'яФіг.2 Вид спереду пристрою для формування тим варіантом даного винаходу. повстяної структури, що застосовується в агрегаті Детальний опис винаходу Фіг.1. З посиланням на Фіг.1, згідно з першим варіаФіг.3 та 4 Вид спереду та збоку компонентів нтом даного винаходу, агрегат та спосіб для одерпристрою для формування повстяної структури, жання перехресної плоскотрубчастої структури із що застосовується в агрегаті Фіг.1. звивистих неперервних ниток включає два окреФіг.5. Збільшений переріз цівкового колеса між мих живильних пристрої 2а та 2b, що розміщені під транспортерами зони подачі та розширювальної кутом 180° один від одного; розширювальний, роззони, як застосовується в агрегаті Фіг.1. тяжний та перехрещувальний пристрій 4, котрий Фіг.6. Вид спереду модифікованого пристрою надалі називатиметься пристроєм формування для формування повстяної структури, що застосоповстяної структури 4; та транспортерний пристрій вується в агрегаті Фіг.1. 6. Джгут 1 звивистих неперервних ниток подається Фіг.7. Схема стадії розширення 1 кожного із кожного з живильних пристроїв 2а та 2b до приджгута звивистих неперервних ниток у 0 момент строю формування повстяної структури 4, де джгут згідно з першим варіантом даного винаходу. 1 піддається розширенню, розтягуванню та перехФіг.8. Схема стадії розширення 2 кожного рещуванню. З пристрою формування повстяної джгута звивистих неперервних ниток на 8-ій секуструктури 4 перехресна плоскотрубчаста структунді згідно з першим варіантом даного винаходу. ра із звивистих неперервних ниток подається до Фіг.9. Схема стадії розширення 3 кожного транспортерного пристрою 6 і потім до намотуваджгута звивистих неперервних ниток на 16-ій секульного устаткування. нді згідно з першим варіантом даного винаходу. Кожен із живильних пристроїв 2а та 2b склаФіг.10. Схема стадії розширення 4 кожного дається із контейнеру, відповідно, 8а та 8b, де джгута звивистих неперервних ниток на 24-ій секузберігається джгут, та ряду валків, відповідно, 10а нді згідно з першим варіантом даного винаходу. та 10b, для розширення та подачі джгута 1 із конФіг.11. Графічна ілюстрація незмінності кута тейнерів 8а та 8b до пристрою формування повсорієнтації нитки як з двома, так і чотирма групами тяної структури 4. Застосовується також механізм, транспортерів у пристрої формування повстяної хоча й не зображений на даній фігурі, що несе на структури. собі та рухає живильні пристрої 2а та 2b, безпереФіг.12. Вид у перспективі агрегату для одеррвно обертаючи їх навколо пристрою формування жання перехресної плоскотрубчастої структури із повстяної структури 4 у напрямі годинникової стрідвох джгутів звивистих неперервних ниток, котрі лки або проти годинникової стрілки для формурозділяються на багато невеликих пучків ниток, вання перехресної плоскотрубчастої структури із згідно з першим варіантом даного винаходу. звивистих неперервних ниток. Цей механізм не Фіг.13. Ілюстрація застосування широкої джгузображений, оскільки він не є суттєвою частиною тової стрічки для виготовлення плоскотрубчастої даного винаходу. Як видно із Фіг.2-5, пристрій фоструктури з мінімальною кількістю або повною відрмування повстяної структури 4 включає дві групи сутністю слідів перехрещення згідно з даним винапокритих штирками транспортерів 12а та 12b і виходом. кривлені плити 14а та 14b, між якими розміщені Фіг.14. Ілюстрація застосування джгутової зазначені дві групи транспортерів. Перша група стрічки звичайної ширини для виготовлення плос12а розміщена біля одного краю кожної із плит 14а котрубчастої структури згідно з даним винаходом. та 14b, і друга група 12b розміщена на протилежФіг.15. Вигляд плоскотрубчастої структури, виному краю кожної із плит 14а та 14b. Кожна група готовленої згідно з даним винаходом. транспортерів 12а та 12b частково виступає за Фіг.16. Вигляд перехресної структури, виготокраї плит 14а та 14b для зачеплення з джгутами 1 вленої за допомогою звичайного способу. звивистих неперервних ниток, котрі обкручуються Фіг.17. Вид у перспективі агрегату для одернавколо пристрою формування повстяної структужання перехресної плоско трубчастої структури із ри 4. Як показано на Фіг.3 та 4, кожна 12а та 12b джгута звивистих неперервних ниток згідно з друскладається із двох груп транспортерів. Транспоргим варіантом даного винаходу. тер з повільнішим рухом знаходиться у зоні подачі, Фіг.18. Вид у перспективі агрегату для одерщо розташована у верхній частині пристрою форжання перехресної плоско трубчастої структури із мування повстяної структури 4, і транспортер з чотирьох джгутів звивистих неперервних ниток більш швидким рухом знаходиться у розширюва 15 75163 16 льній зоні, що розташована у нижній частині припередньому краї розширеної повстяної структури строю формування повстяної структури 4. Як покана цівкових колесах La та Lb захоплюються тонзано на Фіг.3 та 4, транспортери у верхній частині шими штирками на поверхні навіть швидших рупристрою формування повстяної структури 4 у хомих транспортерів Sca та Scb у розширювальній межах зони подачі, що позначені як Fca та Fcb, зоні. Транспортери Sca та Scb відрізняються від котрі включають два окремих, але ідентичних тратранспортерів Fca та Fcb у зоні подачі, і кожен нспортери, рухомі роликами з меншою, але іденутворює лише один ширший транспортер. І знову, тичною швидкістю обертання як у 12а, так і 12b. оскільки колова швидкість транспортерів Sca та Тому колові швидкості транспортерів у зоні подачі Scb у розширювальній зоні більша за швидкість є ідентичними у 12а та 12b. Перевагою наявності цівкових колес La та Lb, нитки захоплюються та двох окремих транспортерів у зоні подачі є запровідбираються тоншими штирками на транспортевадження додаткових точок зачеплення та опор рах Sca та Scb у розширювальній зон з переднього для захопленої джгутової стрічки у зоні подачі, так краю розширеної повстяної структури та відокремщо вони можуть запобігти можливій проблемі залюються від більшості ниток зазначеної розширеплутування ниток усередині даної стрічки під час ної повстяної структури, котрі все ще утримуються процесів зачеплення та перенесення у зоні подачі. тонкими штирками на цівкових колесах La та Lb. Ці два транспортери, ідентифіковані у кожній Fca При неперервному процесі залишок розширеної та Fcb, відповідно, як показано, мають ідентичну повстяної структури переміщується безперервно конструкцію та колову швидкість, і паралельні вниз цівковими колесами La та Lb у напрямі швиодин одному. Поверхні транспортерної стрічки дших рухомих транспортерів Sca та Scb у розшипокриті грубими штирками, що виступають над рювальній зоні допоки всі нитки не будуть відібрані поверхнями, для забезпечення достатнього тертя тоншими штирками на транспортерах Sca та Scb у та утримання ниток джгута 1 на потрібному місці, даній розширювальній зоні. Утворена в результаті та їх транспортування у розширювальну зону. розширена структура на транспортерах Sca та Scb Оскільки є два транспортери для кожного боку у розширювальній зоні є однорідною, тонкою повсзони подачі, для кожного з них є також два відпотяною структурою із розширених звивистих непевідних цівкових колеса, відповідно, La та Lb, у нирервних ниток, котрі паралельні одна одній. жній частині кожного транспортера Fca та Fcb у зоні подачі у 12а та 12b, що мають тонкі штирки на Відношення колової швидкості транспортерів поверхні, з коловою швидкістю, більшою, ніж швиSca та Scb у розширювальній зоні до швидкості дкість транспортерів у зоні подачі, для підбирання транспортерів у зоні подачі визначається як коениток з відповідних транспортерів, як показано на фіцієнт розширення. Коефіцієнт розширення виФіг.3 та 4. значає кут орієнтації ниток та кут перехресних шаОскільки джгут 1 звивистих неперервних ниток рів, як буде описано нижче. Колова швидкість зачіплюється грубими штирками на транспортерах цівкових коліс La та Lb вища за швидкість трансFca та Fcb у зоні подачі та рухається вниз з низьпортерів Fca та Fcb у зоні подачі, але нижча за кою швидкістю, нитки зберігають свої положення швидкість транспортерів Sca та Scb у розширювапаралельно одна одній у даному джгуті 1 без розльній зоні. Оскільки цівкові колеса La та Lb діють ділення або розширення. Коли передній край як роздільне колесо для відокремлення ниток від джгута 1 досягає з'єднувальної лінії між нижніми джгутового пучка та перенесення утвореної в речастинами Fca та Fcb та цівковими колесами La та зультаті тоншої повстяної структури на транспорLb, нитки у передньому краї джгута 1 захоплюютьтери Sca та Scb у розширювальній зоні для подася тонкими штирками на поверхні швидко обертольшого розширення, швидкість цівкових коліс La вих цівкових коліс La та Lb. та Lb не змінює коефіцієнт розширення кінцевого Як видно з Фіг.5, оскільки колова швидкість продукту. Проте, швидкість цівкових коліс підбирацівкового колеса La більша за швидкість транспорється, виходячи із деньє джгута, рівня звивистості тера Fca у зоні подачі, нитки захоплюються та відта когезійності ниток так, щоб дані нитки могли бираються із джгутової стрічки і відокремлюються відокремлюватись від джгутового пучка без заплувід більшості ниток у джгуті 1, який все ще утримутування або пошкодження для операції однорідноється грубими штирками на транспортерах у зоні го розширення. подачі. При неперервному процесі залишок джгуУ другому аспекті даного винаходу, з посилантової стрічки переміщується безперервно вниз ням на Фіг.6, пристрій формування повстяної транспортерами у зоні подачі у напрямі швидко структури 4 складається із чотирьох груп транспорухомого цівкового колеса La, допоки всі нитки не ртерів 12а, 12а-1, 12b та 12b-1, замість двох вибудуть відібрані. Оскільки цівкове колесо La відбищеописаних транспортерів; кожна група має два рає нитки послідовно та при більшій швидкості, транспортери у зоні подачі та один транспортер у нитки на цівковому колесі La також паралельні розширювальній зоні. Склад кожної групи трансодна одній, але розміщені далі одна від одної. портерів на Фіг.6 ідентичний до описаного на Утворена в результаті розширена повстяна струкФіг.2 з позначеннями 12а та 12b. Компоненти цих тура на поверхні цівкового колеса La набагато тодвох додаткових груп транспортерів 12а-1 та 12b-1 нша, ніж товщина вихідного джгута 1, що подаєтьє такими самими як і 12а та 12b, описані на Фіг.3ся на транспортери у зоні подачі. Коли передній 5, за винятком того, що 12а-1 та 12b-1 знаходяться край розширеної повстяної структури, що рухаєтьодин напроти одного, але під кутом 90° щодо 12а ся вниз, досягає з'єднувальної лінії між цівковими та 12b відповідно. Аналогічно до 12а та 12b, зоколесами La та Lb та верхньої частиною транспорбражених на Фіг.3, 12а-1 та 12b-1 кожен має групу терів Sca та Scb у розширювальній зоні, нитки у цівкових коліс, відповідно, La-1 та Lb-1 між зоною 17 75163 18 подачі та розширювальною зоною. З цими двома повертається на 180° за годинниковою стрілкою додатковими групами транспортерів та коліс оснонавколо тильної частини пристрою формування вна операція пристрою формування повстяної повстяної структури 4, і друга порція джгута 1 звиструктури 4 ідентична операції, що описана вище, вистих неперервних ниток подається із контейнера але з допомогою ширшого пристрою формування 8b через подавальні та розширювальні валки 10b повстяної структури 4 може бути легко виготовледо транспортера 12а у зоні подачі. на ширша плоскотрубчаста структура. Оскільки (2) Передній край джгута 1 звивистих непереджгут звивистих неперервних ниток має дуже вирвних ниток у нижній частині транспортерів у зоні соку когезію між нитками, важко відокремити окреподачі захоплюється цівковими колесами La та Lb мі нитки одна від одної, якщо відстань між двома відповідно при більшій коловій швидкості. Тому транспортерами з захопленим джгутом 1 велика. нитки, розсунуті під натягом та накладені на транШляхом зменшення відстані між зазначеними спортери у розширювальній зоні, як на 12а, так і на двома сусідніми транспортерами, як показано на 12b, мають навіть ще більшу колову швидкість, ніж Фіг.6, сила когезії між нитками для двох опорних La та Lb. В міру того, як джгути 1 звивистих непетранспортерів може бути подолана розтяжною рервних ниток подаються безперервно з транспосилою, котра прикладається до цих ниток. І коли ртерів 12а та 12b у зоні подачі, на транспортерах зазначена сила когезії між нитками подолана, зви12а та 12b у розширювальній зоні формується висті неперервні нитки можуть бути розтягнуті неперервна розширена плоска труба із непереплавно та рівномірно, а не хаотичним чином, коли рвних ниток. Шляхом підгонки відношення колової сила когезії переважає, з утворенням однорідної швидкості транспортерів у розширювальній зоні до плоскотрубчастої структури. Детальніші ілюстрації швидкості транспортерів у зоні подачі, що виражабудуть подані нижче. ється як коефіцієнт розширення, та регулювання Зі збільшенням ширини пристрою формування ширини джгутових стрічок і швидкості подавання повстяної структури 4 можуть бути легко встановджгутів 1 до пристрою формування повстяної лені додаткові групи транспортерів навколо поверструктури 4 можливо змінити базову вагу плоскотхонь двох викривлених плит 14а та 14b, до загарубчастої структури та кут нахилу А ниток відносно льної кількості 6, 8, 10 тощо груп транспортерів. CD напряму, як показано на Фіг.1. В ідеальному Обмежень щодо кількості груп транспортерів, котрі випадку кут 45° дасть однакові міцності на розрив можуть бути використані у пристрої формування у MD та CD напрямах при співвідношенні 1:1 для повстяної структури 4, немає. найкращого балансу міцності на розрив. Для задоЯк видно із Фіг.1, транспортерний пристрій 6 волення специфічних вимог до кінцевого продукту включає два ролики 16 та нескінченну стрічку 18, кут А може бути встановлений у межах від прибпоміщену на зазначені ролики 16 та рухому цими лизно 10 до 70° з метою забезпечення потрібної роликами, для транспортування перехресної плосміцності на розрив, розтяжності та підйому. котрубчастої структури, що виготовлена з допомо(3) За умов безперервного обертального руху гою пристрою формування повстяної структури 4. живильний пристрій 2а рухається до тильної часОпис роботи системи згідно з першим варіантини пристрою формування повстяної структури 4 том даного винаходу подано на Фіг.1 у наступній на Фіг.1 або повертається до викривленої плити послідовності. 14b на Фіг.2. Третя порція джгута 1 звивистих не(1) Два окремих живильних пристрої 2а та 2b перервних ниток подається із контейнера 8а через розміщені один навпроти одного відносно приподавальні та розширювальні валки 10а до трансстрою формування повстяної структури 4. При портера 12а і зачіплюється рухомим транспортенеперервному процесі перша порція джгута 1 звиром 12а у зоні подачі. Одночасно, аналогічним вистих неперервних ниток подається із контейнера способом третя порція джгута 1 звивистих непере8а через подавальні та розширювальні валки 10а рвних ниток подається із контейнера 8b через подо транспортера 12а у зоні подачі. Після того, як давальні та розширювальні валки 10b і зачіплюперша порція джгута 1 зачіплюється рухомим трається рухомим транспортером 12b у зоні подачі. нспортером 12а, вона транспортується вниз зі Цей процес повторюється багато разів у точності з швидкістю, нижчою за швидкість подачі джгута 1 із тим, як описано у вищерозглянутих послідовнос10а. Одночасно, аналогічним способом та у тому тях (1), (2) та (3); отже, неперервна плоскотрубчасамому напрямку за годинниковою стрілкою наста структура із звивистих неперервних ниток вколо пристрою формування повстяної структури утворюється у пристрої формування повстяної 4 перша порція джгута 1 звивистих неперервних структури 4 і потім подається до транспортерного ниток подається із контейнера 8b через подавальпристрою 6. ні та розширювальні валки 10b до транспортера Як ілюстрація одного з аспектів даного вина12b у зоні подачі. Після того, як перша порція ходу (див. Фіг.7-10), два джгути шириною 0,25 м джгута 1 зачіплюється рухомим транспортером звивистих неперервних ниток подаються, відпові12b, вона транспортується вниз зі швидкістю, ниждно, із 8а та 8b та обкручуються навколо пристрою чою за швидкість подачі джгута 1 з 10b. Коли жиформування повстяної структури 4 шириною 2 м зі вильний пристрій 2а повертається на 180° за гошвидкістю 0,25 м/с, що ідентична швидкості трандинниковою стрілкою перед пристроєм спортера у розширювальній зоні. Швидкість трансформування повстяної структури 4, друга порція портера у зоні подачі складає 1/8 швидкості трансджгута 1 звивистих неперервних ниток подається портерів у розширювальній зоні, або 0,03125 м/с, із контейнера 8а через подавальні та розширюващо дає коефіцієнт розширення 8. Як показано на льні валки 10а і зачіплюється транспортером 12b у Фіг.7-10, за кожні 8 с джгути 1, подані із контейнезоні подачі. Тоді ж живильний пристрій 2b також рів 8а та 8b, проходять відстань 2 м між транспор 19 75163 20 терами 12а та 12b, причому на Фіг.7 зображено операції розширення. положення на нульовий момент проходження, на Ще в одному аспекті даного винаходу, з посиФіг.8 зображено положення на 8-му секунду проланням на Фіг.12, два окремі джгути 1, що подаходження, на Фіг.9 зображено положення на 16-ту ються із контейнерів, відповідно, 8а та 8b, мають секунду проходження і на Фіг.10 зображено полорізну конфігурацію, у порівнянні з зображеною на ження на 24-ту секунду проходження. За цей час Фіг.1. Джгути 1, зображені на Фіг.1 та описані у перші порції зачеплених джгутів 1 розширилися від цьому варіанті, являють собою вельми однорідні 0,25 м до 2 м у розширювальній зоні. Оскільки 8а джгутові стрічки, котрі можуть бути охарактеризота 8b рухаються у тому самому напрямку, але знавані як такі, що мають суттєво однакову товщину, ходяться за 180° один від одного, кожен зразок щільність та цілісність по ширині даної джгутової розширеного джгута є також протилежним та дзестрічки. Утворена в результаті перехресна плоскоркальним зображенням іншого. Проте, коли два трубчаста структура є гомогенною, однорідною зазначених розширених зразки джгута накладаструктурою за своїм зовнішнім виглядом та за ються один на одного як у безперервному процесі властивостями, що має збалансовану міцність на даного винаходу, що включає два окремих живирозрив у всіх напрямках та забезпечує структурну льних пристрої, відбувається неперервне формустабільність і відновлювальні розтяжні властивосвання неперервної плоскотрубчастої структури із ті. Проте, джгутові стрічки, зображені на Фіг.12, розсунутих звивистих неперервних ниток, як покарозділені на множину невеликих пучків ниток за зано на Фіг.1. допомогою додаткового спеціального пристрою, З посиланням на Фіг.6 як на ще одну ілюстратакого як роздільні спрямовуючі штирки або спряцію інших аспектів даного винаходу, де застосомовуючі валки, відповідно, у 10а та 10b, перед тим вуються чотири групи транспортерів замість двох як спрямувати їх до пристрою формування повсяк описано вище, два джгути 1 шириною 0,25м тяної структури 4. Утворені в результаті пучки низвивистих неперервних ниток подаються, відповіток у межах даної джгутової стрічки відокремлені дно, із 8а та 8b та обкручуються навколо пристрою один від одного з визначеним проміжком між ними, формування повстяної структури 4 шириною 2м зі величина якого визначається конструкцією роздішвидкістю 0,25м/с, що ідентична швидкості трансльного пристрою. Ці гетерогенні джгутові стрічки, портера у розширювальній зоні. Оскільки усі чотищо складаються із множини невеликих пучків нири штиркові транспортери у зоні подачі рухаються ток та проміжків між ними, можуть утворювати гез однаковою швидкістю, і усі чотири штиркові тратерогенну перехресну плоскотрубчасту структуру нспортери у розширювальній зоні рухаються з одіз звивистих неперервних ниток з використанням наковою, але більшою швидкістю, процес є таким тих самих агрегату та способу даного винаходу. самим, як і у вищенаведеній ілюстрації. НаприУтворена в результаті гетерогенна перехресна клад, за 8 с перша порція джгута 1, зчепленого з плоскотрубчаста структура має суттєво такі самі 12а на Фіг.7-10, що має пристрій формування поструктуру та характеристики, головним чином, бавстяної структури 4 шириною 2 м, розсунулась від ланс міцності на розрив у всіх напрямках, та за0,25 м до 2 м у розширювальній зоні, і утворила безпечує структурну стабільність і відновлювальні кут орієнтації ниток між 12а та 12b величиною 45°. розтяжні властивості, за невеликими виключенняАле при додаванні ще двох груп штиркових трансми. Уздовж кожного шару даної повстяної структупортерів 12а-1 та 12b-1 як на Фіг.6, за 8 с зачепри утворюється багато пустот, що не містять нилений джгут на 12а також розсувається від 0,25 м ток, і багато дірок усередині перехресної до 2 м у розширювальній зоні, а зачеплений джгут структури, як показано на Фіг.12. Утворена в рена 12b-1 розсувається лише від 0,25 м до 1 м у зультаті перехресна плоскотрубна структура має розширювальній зоні, оскільки джгут 1, зчеплений вигляд негусто тканої структури у формі дротової з 12b-1, на 4 с запізнюється після зчеплення з 12а. сітки або рибальської сітки, з багатьма отворами Отже, орієнтація ниток ще зберігає кут 45°, такий між точками перетинання ниток. Застосування самий як вище, як показано на Фіг.11. Через цю такої структури надає унікальні властивості, такі як часову затримку у досягненні 12b-1 процес форвисока повітропроникність через відкриті отвори мування джгута залишається таким самим, незадля доброї вентиляції, низьку щільність, високу лежно від того, чи встановлений 12b-1 у пристрій пружність та гарну опору, що можуть бути викориформування повстяної структури 4, чи ні. Такі самі стані для задоволення важливих вимог, котрі виміркування відносно процесу формування справесуваються до матраців та меблевих пристосувань. дливі й щодо 12а-1. Перевагою наявності додатЦе додатково демонструє гнучкість та універсалькових двох груп транспортерів 12а-1 та 12b-1, як ність даного винаходу. Зазначений аспект даного описано вище, є зменшення відстані між зачіпними винаходу може бути використаний окремо або у транспортерами для подолання сили когезії, що комбінації з іншими аспектами даного винаходу, як виявляється у джгуті 1 звивистих неперервних це описано в усіх варіантах винаходу. ниток, і у такий спосіб може бути досягнуте одноЩе в одному аспекті даного винаходу, з посирідне та плавне розширення і створена однорідна ланням на Фіг.13 та 14, немає обмежень щодо плоскотрубчаста структура. При набагато ширшоденьє, гомогенності та ширини джгутових стрічок, му пристрої формування повстяної структури для що можуть застосовуватись з даним винаходом. виготовлення більш широкої плоскотрубчастої На відміну від аспекту, що описаний вище та проіструктури вигідно застосовувати додаткові групи люстрований Фіг.12, даний винахід також може транспортерів у зоні подачі та розширювальній запровадити вельми однорідну плоскотрубчасту зоні з метою подолання сил когезії між звивистими структуру з незначною кількістю або повною відсунеперервними нитками та успішного проведення тністю слідів перехрещення, що виникають у зви 21 75163 22 чайних перехресних структурах, описаних у попеЯк показано на Фіг.1, живильні пристрої 2а та редніх роботах. Замість використання звичайної 2b розташовані на однаковій висоті у зоні подачі товстої та вузької джгутової стрічки може бути вивідносно пристрою формування повстяної струккористана тонка, але ширша джгутова стрічка, для тури 4, повернуті один відносно одного на 180° та досягнення значно більш однорідної плоскотрубобертаються навколо пристрою формування повсчастої структури, що по суті не має слідів перехтяної структури 4 у напрямі за годинниковою стрілрещення між шарами. Наприклад, використовуючи кою. Проте живильні пристрої 2а та 2b можуть джгутову стрічку шириною 75 см (Н) (як показано знаходитись на різній висоті у зоні подачі відносно на Фіг.13) замість звичайної шириною 25 см (h) (як пристрою формування повстяної структури 4, мопоказано на Фіг.14), як описано вище для подачі жуть бути повернуті один відносно одного на різні джгута на пристрій формування повстяної структукути і можуть обертатись у різних напрямах навкори 4, можна мінімізувати або виключити сліди пело пристрою формування повстяної структури 4. рехрещення на плоскотрубчастій структурі. ОскіОскільки обидва живильні пристрої розташовані льки живильний джгут, як показано на Фіг.13, над розділовою лінією між зоною подачі та розшиутричі ширший, він дасть потрійне перекриття у рювальною зоною, плоскотрубчаста структура із зоні подачі пристрою формування повстяної струкрозтягнутого джгута 1 звивистих неперервних нитури перед тим як досягне розподільної зони; отток може бути одержана з допомогою даного виже, сліди на перехресних шарах у зоні подачі бунаходу. дуть фактично виключені, на відміну від значних З посиланням на Фіг.17, згідно з другим варіаслідів, що виникають на двох сусідніх товстих та нтом даного винаходу, агрегат та спосіб для одервузьких джгутових стрічках. Утворена в результаті жання перехресної плоскотрубчастої структури із плоскотрубчаста структура із цієї широкої джгутозвивистих неперервних ниток включають єдиний вої стрічки по суті не має зазначених слідів переживильний пристрій 2; розширювальний, розтяжтинання. Це додатково демонструє гнучкість та ний та перехрещувальний пристрій 4, котрий науніверсальність даного винаходу. далі називатиметься пристроєм формування повсКут перетину між двома перехресними шаратяної структури 4; та транспортерний пристрій 6. ми в ідеальному випадку складає 90° для однакоДжгут 1 звивистих неперервних ниток подається із вої міцності у MD та CD напрямах. З використанживильного пристрою 2 до пристрою формування ням даного винаходу можуть досягатись інші кути повстяної структури 4, де джгут 1 піддається розперетину між перехресними шарами шляхом регуширенню, розтягуванню та перехрещуванню. З лювання швидкості переміщення живильних припристрою формування повстяної структури 4 пестроїв 2а та 2b, що обертаються навколо прирехресна плоскотрубчаста структура із звивистих строю формування повстяної структури 4, та неперервних ниток подається до транспортерного коефіцієнту розширення, тобто співвідношення пристрою 6. швидкостей транспортерів у розширювальній зоні Живильний пристрій 2 складається із контейта зоні подачі. Для задоволення специфічних винера 8, де зберігається джгут 1, та ряду валків 10 мог кінцевого застосування (визначена величина для розширення та подачі джгута 1 із контейнера 8 міцності на розрив, розтяжна здатність, підйом) до пристрою формування повстяної структури 4. величина кутів перетину для перехресних шарів Застосовується також механізм, хоча й не зобраможе складати від приблизно 20 до 140°. Бажано, жений на даній фігурі, що несе на собі та рухає щоб розтягнутий джгут переходив від пристрою живильний пристрій 2, безперервно обертаючи формування повстяної структури 4 до транспортейого навколо пристрою формування повстяної рного пристрою 6, коли частина джгута 1 між перструктури 4 у напрямі годинникової стрілки або шою та другою порціями знаходилась під відповідпроти годинникової стрілки для формування непеним кутом відносно частини джгута 1 між другою рервної перехресної плоскотрубчастої структури із та третьою порціями. Даний кут визначає співвідзвивистих неперервних ниток. ношення міцності на розрив для MD та CD напряПристрій формування повстяної структури мів перехресної плоскотрубчастої структури. складається із двох груп покритих штирками транМіж розтягнутою перехресною плоскотрубною спортерів 12а та 12b та двох викривлених плит, як структурою даного винаходу та звичайною перехпоказано на Фіг.2-4. Опис пристрою 4 та механізресною повстяною структурою, одержаною у спому його дії ідентичний до наведеного у першому сіб згідно з попереднім доробком у цій галузі, розгваріанті даного винаходу і зображений на Фіг.2-4. лянутим вище, є суттєва відмінність. Плоска труба Механізм дії системи згідно з другим варіанданого винаходу являє собою нескінченну трубчатом даного винаходу подібний до механізму персту структуру з вельми високою однорідністю по шого варіанту даного винаходу, за виключенням всій структурі, включаючи краї та центр, з простотого, що потрібен, як описано, один контейнер, як ровою стабільністю, гарною розтяжністю та високонтейнер 8а у першому варіанті даного винаходу. ким підйомом, як показано на Фіг.15, тоді як Другим виключенням є те, що швидкість транспорповсть, створена у звичайний перехресний спосіб, терів 12а та 12b у зоні подачі навіть нижча, ніж являє собою складчасту шарову структуру, що має швидкість подачі джгута з ряду валків 10, напривигляд риб'ячої луски, котра може відлущуватись клад, 1/16 замість 1/8, як у випадку першого варіашар за шаром, як показано на Фіг.16, з нестатком нту. Через зазначену відмінність швидкостей один однорідності, низькою когезією між шарами, недоживильний пристрій може покрити всю площу, постатнім балансом міцності на розрив для MD та трібну для двох живильних пристроїв, як показано CD напрямів, та неадекватною просторовою стана Фіг.7-10. Щоб підтримувати коефіцієнт розшибільністю. рення на рівні 8, швидкість транспортера у розши 23 75163 24 рювальній зоні має бути у вісім разів вища, ніж вона транспортуєтьсявниз у спосіб, подібний до швидкість транспортера у зоні подачі. В результатого як транспортується зачеплений джгут 1 із конті, на відміну від ілюстрації на Фіг.7-10, швидкість тейнера 8с. Коли живильний пристрій 2с повертаподачі джгута 1 із контейнера 8, що обертається ється на 180° проти годинникової стрілки навколо навколо пристрою формування повстяної структутильної сторони пристрою формування повстяної ри 4, фактично вдвічі (х 2) перевищує швидкість структури 4, або коли він повернувся до викривлетранспортера у розширювальній зоні. Іншими слоної плити 14b на Фіг.2, друга порція джгута 1 звивами, протягом 8 с контейнер 8 робить один поввистих неперервних ниток подається із контейнера ний оберт (360°) навколо пристрою формування 8с через подавальні та розширювальні валки 10с і повстяної структури 4 та захоплює третю порцію зачіплюється транспортером 12b у зоні подачі. джгута 1 з 12а, замість того, щоб лише пройти поТоді ж живильний пристрій 2d також повертається ловину кола (180°) або захопити другу порцію на 180° проти годинникової стрілки навколо фронджгута 1 з 12b. Це ілюструє гнучкість та універсатальної частини пристрою формування повстяної льність даних агрегату та способу виготовлення структури 4, або коли він повернувся до викривлеплоскотрубчастих структур з різними базовою ваної плити 14а на Фіг.2, і друга порція джгута 1 звигою, нитками та кутами перехрещення і продуктивистих неперервних ниток подається із контейнера вністю шляхом підбирання різних комбінацій деньє 8d через подавальні та розширювальні валки 10d і джгута 1, швидкості подачі із контейнера 8 та коезачіплюється транспортером 12а у зоні подачі. фіцієнта розширення пристрою формування повсРозглянутий процес повторюється з третьою та тяної структури 4. четвертою порціями джгута 1 звивистих непереЗ посиланням на Фіг.18, згідно з третім варіарвних ниток із живильних пристроїв 2с та 2d, і понтом даного винаходу, агрегат та спосіб для виготім знову повторюється спочатку. товлення перехресної плоскотрубчастої структури Зачеплені джгути 1 у зоні подачі, що були поіз звивистих неперервних ниток включає чотири дані із контейнерів 8с та 8d, переносяться уздовж окремих живильних пристрої, 2а та 2b, розташорухомих униз транспортерів 12а та 12b в зоні пованих на однаковій висоті відносно пристрою фодачі на відстань, допоки вони не наблизяться до рмування повстяної структури 4, обидва обертароздільної лінії між зоною подачі та розширювальються в одному напрямі, як показано на Фіг.1, та ною зоною, і тут вони накладаються та об'єдну2с і 2d, що розташовані на однаковій висоті, але ються з джгутами 1 із живильних пристроїв 2а та вище, ніж 2а та 2b, відносно пристрою формуван2b. ня повстяної структури 4, обидва обертаються в Передні краї об'єднаних джгутів 1 звивистих одному напрямі, котрий може співпадати або не неперервних ниток у нижній частині транспортерів співпадати з напрямом 2а та 2b. у зоні подачі захоплюються цівковими колесами La Як показано на Фіг.18, 2а та 2b обертаються та Lb, як показано на Фіг.3-5, при більшій коловій за годинниковою стрілкою навколо пристрою форшвидкості. Тому нитки, розсунуті під натягом та мування повстяної структури 4, і обидва розміщені накладені на транспортери 12а та 12b у розширюякраз над роздільною лінією між зоною подачі та вальній зоні, мають навіть ще більшу колову швирозширювальною зоною. Другі два живильних дкість, ніж La та Lb. По мірі того, як джгути 1 звипристрої 2с та 2d обертаються проти годинникової вистих неперервних ниток подаються безперервно стрілки навколо пристрою формування повстяної з транспортерів 12а та 12b у зоні подачі, на трансструктури 4 і розміщені вище над 2а та 2b і також портерах 12а та 12b у розширювальній зоні прище далі від роздільної лінії між зоною подачі та строю формування повстяної структури 4 формурозширювальною зоною. Процедура захоплення ється неперервна перехресна плоскотрубчаста та розширення джгутів 1 звивистих неперервних структура із розсунутих звивистих неперервних ниток із контейнерів 8а та 8b ідентична до такої, ниток, і далі вона подається до транспортерного що описана вище у вигляді трьох послідовностей пристрою 6. Ця частина процесів розширення, (1), (2) та (3) для першого варіанта даного винахорозтягування та перехрещування ідентична проду, зображеного на Фіг.1. Два інших живильних цесам, що були описані у першому варіанті даного пристрої 2с та 2d розташовані один напроти одновинаходу. го, але над 2а та 2b відносно пристрою формуванЖивильні пристрої 2а та 2b можуть бути розня повстяної структури 4. При неперервному проташовані на однаковій або різній висоті над роздіцесі перша порція джгута 1 звивистих неперервних льною лінією між зоною подачі та розширювальниток подається із контейнера 8с через подавальні ною зоною. Вони можуть обертатись в одному або та розширювальні валки 10с до транспортера 12а різних напрямах за годинниковою або проти гоу зоні подачі. Після того, як перша порція джгута 1 динникової стрілки навколо пристрою формування зачіплюється рухомим транспортером у зоні подаповстяної структури 4. Живильні пристрої 2с та 2d чі 12а, вона транспортується вниз зі швидкістю, розміщені вище пристроїв 2а та 2b, але можуть нижчою, ніж швидкість подачі джгута 1 з 10с. Одзнаходитись на однаковій або різній висоті і моночасно, аналогічним способом, та у тому самому жуть обертатись в однаковому або у різних напрянапрямку проти годинникової стрілки навколо примах навколо пристрою формування повстяної строю формування повстяної структури 4, перша структури 4. І знову, відношення колової швидкості порція джгута 1 звивистих неперервних ниток потранспортерів у розширювальній зоні до колової дається із контейнера 8d через подавальні та рошвидкості транспортерів у зоні подачі виражається зширювальні валки 10d до транспортера 12b у зоні як коефіцієнт розширення. Коефіцієнт розширення подачі. Після того як перша порція джгута 1 зачіпвизначає кут орієнтації ниток відносно CD напряму люється рухомим транспортером 12b у зоні подачі, та кут перетину перехресних шарів плоскотрубча 25 75163 26 стої структури. мування повстяної структури 4, транспортерного З посиланням на Фіг.19, згідно з четвертим пристрою 6 та намотувального пристрою 61, усі варіантом даного винаходу, агрегат та спосіб для розташовані на обертовій платформі, та два або одержання плоскотрубчастої структури із розсунубільше стаціонарних живильних пристрої 2. Склад тих звивистих неперервних ниток включає два пристрою формування повстяної структури 4 іденокремих живильних пристрої 22а та 22b. Кожен із тичний до такого пристрою на Фіг.1, з тими саминих складається із множини контейнерів 9а, 10а, ми компонентами, що й на Фіг.2-4, за винятком та 11а у 22а, і 9b, 10b, та 11b у 22b; розширювальтого, що транспортери у зоні подачі та розширюний, розтяжний та перехрещу вальни й пристрій 4, вальній зоні рухаються вгору, замість руху вниз. котрий тепер називається пристроєм формування Принципи розтягування, розширення та перехреповстяної структури 4, що включає зону подачі та щування є такими самими, як у першому варіанті розширювальну зону, його склад ідентичний до даного винаходу. По мірі того, як зазначена платзображеного на Фіг.2-4, та транспортерний приформа обертається за годинниковою стрілкою або стрій 6. Кількість контейнерів у живильних припроти годинникової стрілки з попередньо визначестроях 22а та 22b варіює від 2 до 100, залежно від ною швидкістю, джгути 1 звивистих неперервних деньє та ширини джгута 1 у кожному контейнері. ниток подаються із стаціонарних живильних приДжгут 1 із звивистих неперервних ниток подається строїв 2 і обкручуються навколо транспортерів у із кожного зазначеного контейнера живильних зоні подачі на нижньому рівні обертового припристроїв 22а та 22b до пристрою формування строю формування повстяної структури 4. Потім ці повстяної структури 4, де даний джгут 1 розтягузачеплені джгути 1 розширюються у розширювається, розширюється та перехрещується з утвольній зоні на верхньому рівні і подаються до транренням плоскотрубчастої структури, і нарешті поспортерного пристрою 6 і потім до намотувального дається до транспортерного пристрою 6. Пристрій пристрою 61. Відношення колової швидкості транформування повстяної структури 4 та транспортеспортерів у розширювальній зоні до колової швидрний пристрій 6 на Фіг.19 ідентичні до таких прикості транспортерів у зоні подачі виражається як строїв на Фіг.1-18. Механізм розширення, розтягукоефіцієнт розширення. І знову, базова вага плосвання та перехрещення згідно з цим варіантом котрубчастої структури, кут між нитками та CD наданого винаходу є таким самим, що й зображений прямом плоскої труби та кут перетину перехресна Фіг.1, за винятком того, що множина джгутів 1 них шарів визначаються комбінаціями швидкості подається до пристрою формування повстяної подачі джгутів, шириною джгута 1 і коефіцієнтом структури 4 із кожного з живильних пристроїв 22а розширення. Живильні пристрої 2 можуть бути та 22b. Для одержання плоскотрубчастих структур розташовані на однаковому рівні, як показано на з різними базовою вагою та складом з даним виФіг.21, або на різних платформах з різними висонаходом може використовуватись більше двох тами, так що кожен джгут 1 може подаватись на додаткових живильних пристроїв типу 22а та 22b різну висоту у зоні подачі пристрою формування (Див. Фіг.18-19). повстяної структури 4. Кількість контейнерів у кожДля ілюстрації гнучкості та універсальності ному живильному пристрої 2 може варіювати від 2 даного винаходу, з посиланням на Фіг.20, живильдо 100, залежно від деньє та ширини джгута 1 у ний механізм може складатись із кругового транскожному контейнері. портера навколо пристрою формування повстяної Обертовий пристрій формування повстяної структури 4, котрий живиться живильними приструктури на Фіг.21 може рухатися деякими іншистроями 2, що рухаються навколо пристрою 4 з ми засобами, ніж зображена обертова платформа. попередньо визначеною швидкістю. За потреби, Пристрій формування повстяної структури 4 може для зручності, як зображено на Фіг.20, транспортакож бути розміщений у тій самій конфігурації, як і тери у пристрої формування повстяної структури 4 на Фіг.1, де транспортери у зоні подачі та розшиможуть рухатись угору, замість руху вниз, як покарювальній зоні рухаються вниз, так що джгути мозано на Фіг.1, так що транспортери у зоні подачі жуть подаватись із стаціонарних живильних признаходяться на нижчому рівні, а транспортери у строїв 2 у зону подачі і переноситись у розширювальній зоні знаходяться на вищому рівні. розширювальну зону на один поверх нижче. Потім Як результат, транспортерний пристрій 6 та наморозширена плоска труба подається до транспортувальні валки 61 також розташовані на вищому терного пристрою 6 та намотувального пристрою рівні даного агрегату. Склад пристрою формуван61 на нижньому поверсі. ня повстяної структури 4 ідентичний до складу Визначення термінів: пристрою, зображеного на Фіг.1, з тими самими А. Відновлення розтяжних властивостей: компонентами, що й на Фіг.2-4, за виключенням Повсть або нетканий матеріал розтягується на того, що транспортери у зоні подачі та розширю150% до довжини L2 від початкової довжини Lo, і вальній зоні рухаються вгору, замість руху вниз. напруження знімається. Відновлену довжину, L1, Принципи розтягування, розширення та перехревимірюють після релаксації протягом 10 хвилин. щування є такими самими, як у першому варіанті Відсоток відновлення, R, розраховується як: даного винаходу. R={1-(L1-Lo)/(L2-Lo)}x100. З посиланням на Фіг.21, згідно з п'ятим варіаКоли L1=L2, відновлення складає 0%. нтом даного винаходу, комерційне реалістичний та Коли L1=Lo, відновлення складає 100%. економічно життєздатний агрегат та спосіб для Вимірювання проводять у MD та CD напрямах одержання плоскотрубчастої структури розтягнуданого зразка. Чим вище відсоток відновлення, того джгута 1 звивистих неперервних ниток вклютим краще розтяжна здатність. чає систему, котра складається із пристрою форВ. Підйом: 27 75163 28 Підйом визначається як товщина на одиницю що дорівнює швидкості контейнера 8а. Друга розваги. Наприклад, дюйм/унцію.кв.ярд, або мм/г.кв.м. ширена, розтягнута повстяна структура утворюС. Просторова стабільність: ється подібно до першої. Дві зазначені розширені, Здатність зберігати розміри, тобто ширину, розтягнуті повстяні структури утворюють перехредовжину та висоту під час обробки та користувансну структуру з кутом перетину між ними приблизня. но 90°. При цій величині кута дана перехресна D. Міцність на розрив: структура має однакову міцність як у MD так і CD Здатність витримувати напруження, що прикнапрямах, добрі відновлювальні розтяжні властиладається до зразка, без руйнування. вості та високий підйом. При неперервному процеПриклади сі ці дві джгутові стрічки із двох окремих живильПриклад 1 них пристроїв 8а та 8b утворюють неперервну З посиланням на Фіг.1, джгут звивистих непеплоскотрубчасту структуру, як показано на Фіг.13, рервних ниток з 100000 ниток та загальним деньє з базовою вагою приблизно 100 г/кв.м. Дана плос600000, шириною 0,125м подається із контейнера котрубчаста структура має шари, що обкручуються 8а через ряд подавальних та розширювальних і накладаються один на одного, утворюючи непевалків 10а, котрі розширюють його до 0,25м джгурервну трубчасту форму, котра не може бути злутової стрічки, потім обкручується у напрямі годинщена, на відміну від випадку звичайної перехресникової стрілки навколо пристрою формування ної структури. повстяної структури 4 шириною 2м і зчіплюється з Приклад 2 транспортером 2а у зоні подачі при швидкості З посиланням на Фіг.1, джгут 1 звивистих не0,25м/с. Колова швидкість транспортера у зоні перервних ниток з 100000 ниток та загальним деподачі дорівнює приблизно 0,03125м/с, що скланьє 600000, як у Прикладі 1, подається до придає близько 1/8 швидкості подачі джгута 1, що обстрою формування повстяної структури 4 зі кручується навколо пристрою формування повсшвидкістю як у Прикладі 1. Другий джгут 1, також тяної структури 4. Джгут 1 розтягується ідентичний до джгута у Прикладі 1, подається до транспортером 12а у розширювальній зоні при пристрою формування повстяної структури 4, як коловій швидкості 0,25м/с, що дає коефіцієнт розописано у Прикладі 1. Єдиним винятком є те, що ширення 8, котрий дорівнює коловій швидкості коефіцієнт розширення дорівнює 4 замість 8, як у транспортера у розширювальній зоні, поділеній на Прикладі 1. Утворена в результаті розширена плоколову швидкість транспортера у зоні подачі. На скотрубчаста структура має орієнтацію ниток примомент часу, коли джгутова стрічка проходить 2м і близно 27° відносно CD напряму. Дана плоскотрудосягає та зчіплюється з транспортером 12b у зоні бчаста структура має кут перетину між подачі, перша порція джгута 1 у 12а вже розшириперехресними шарами приблизно 54°. лась від 0,25м до 2м з утворення повстяної струкПриклад 3 тури з кутом 45° відносно CD напряму. Отже, перЗ посиланням на Фіг.1, джгут 1 звивистих невинні звиви у неперервних нитках розтяглися, і перервних ниток з 100000 ниток та загальним деокремі нитки у джгуті 1 розсунулись та відокреминьє 600000, як у Прикладі 1, подається до прились одна від одної. Перша порція первинної строю формування повстяної структури зі джгутової стрічки шириною 0,25м перетворилась у швидкістю як у Прикладі 1. Другий джгут 1, також 2-м розширену та розтягнуту повстяну структуру. ідентичний до джгута у Прикладі 1, подається до Одночасно, друга джгутова стрічка звивистих непристрою формування повстяної структури 4, як перервних ниток з 100000 ниток і загальним деньє описано у Прикладі 1. Єдиним винятком є те, що 600000, шириною 0,25м подається із контейнера коефіцієнт розширення дорівнює 12 замість 8, як у 8b через ряд подавальних та розширювальних Прикладі 1. Утворена в результаті розширена пловалків 10b і обкручується з протилежної позиції скотрубчаста структура має орієнтацію ниток принавколо того самого пристрою формування повсблизно 56° відносно CD напряму та кут перетину тяної структури 4 шириною 2м та зчіплюється з між перехресними шарами приблизно 112°. транспортером 12b у зоні подачі при швидкості, 29 75163 30 31 75163 32 33 75163 34 35 75163 36 37 Комп’ютерна верстка M. Клюкін 75163 Підписне 38 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for formation of crossed structure made of twisted continuous thread (variants), apparatus for implementation of the method (versions) and crossed structure made of twisted continuous thread made by this method
Назва патенту російськоюСпособ формирования перекрестной структуры из витых непрерывных ниток (варианты), агрегат для осуществления способа (варианты) и перекрестная структура из витых непрерывных ниток, полученная этим способом
МПК / Мітки
МПК: B32B 37/00, D04H 11/00, B32B 3/00
