Розширена висхідна лінія для неактивного стану у системі бездротового зв’язку

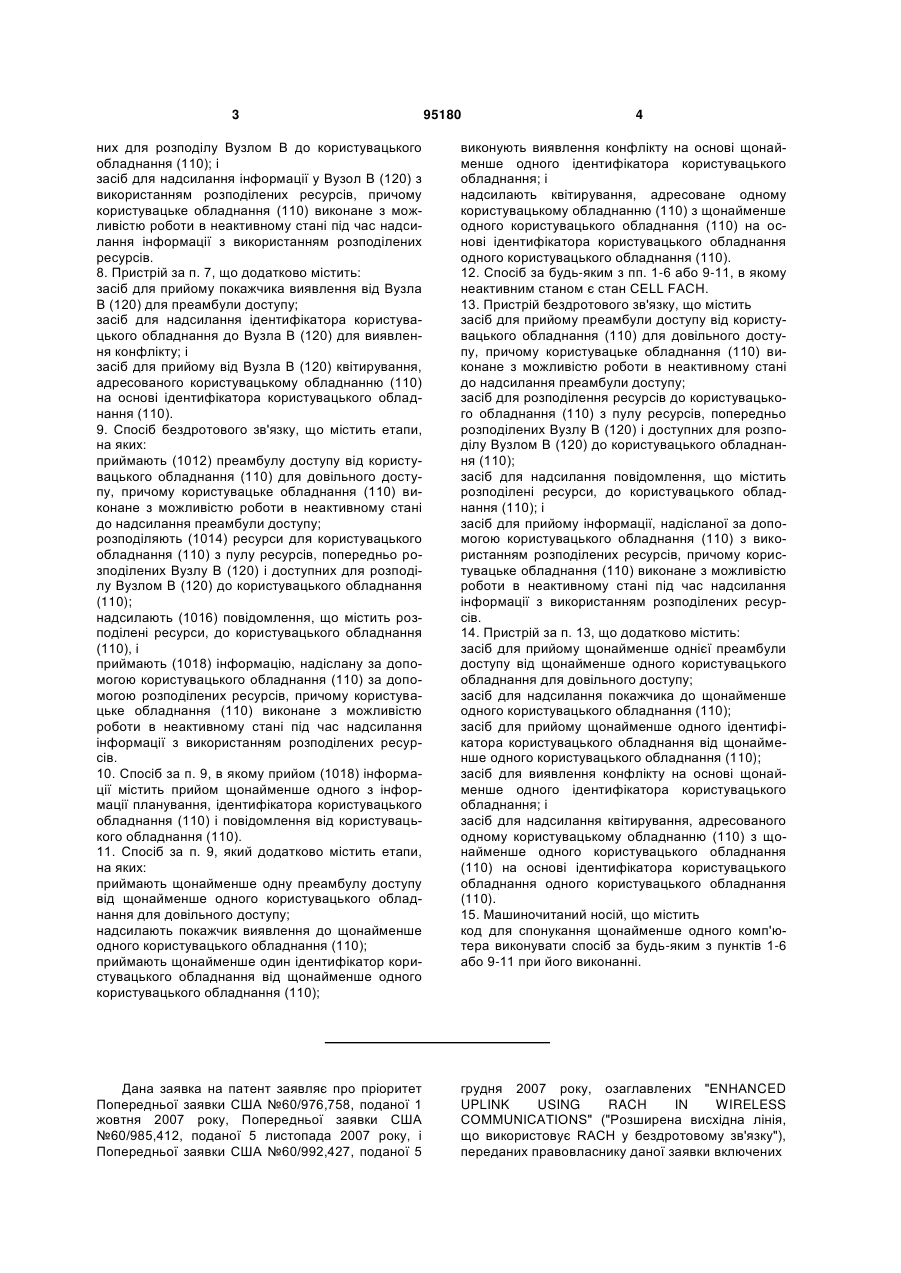

1. Спосіб бездротового зв'язку, що містить етапи, на яких: надсилають (912) преамбулу доступу від користувацького обладнання (110) для довільного доступу, причому користувацьке обладнання (110) виконане з можливістю роботи (918) в неактивному стані до надсилання преамбули доступу; приймають (914) від Вузла В (120) повідомлення, що містить ресурси, розподілені для користувацького обладнання (110), причому розподілені ресурси вибираються Вузлом В (120) з пулу ресурсів, попередньо розподілених Вузлу В (120) і доступних для розподілу Вузлом В (120) до користувацького обладнання (110); і надсилають (916) інформацію до Вузла В (120) з використанням розподілених ресурсів, причому користувацьке обладнання (110) виконане з можливістю роботи (918) в неактивному стані під час надсилання інформації з використанням розподілених ресурсів. 2. Спосіб за п. 1, в якому надсилання (916) інформації містить надсилання щонайменше одного з 2 (19) 1 3 95180 4 них для розподілу Вузлом В до користувацького обладнання (110); і засіб для надсилання інформації у Вузол В (120) з використанням розподілених ресурсів, причому користувацьке обладнання (110) виконане з можливістю роботи в неактивному стані під час надсилання інформації з використанням розподілених ресурсів. 8. Пристрій за п. 7, що додатково містить: засіб для прийому покажчика виявлення від Вузла В (120) для преамбули доступу; засіб для надсилання ідентифікатора користувацького обладнання до Вузла В (120) для виявлення конфлікту; і засіб для прийому від Вузла В (120) квітирування, адресованого користувацькому обладнанню (110) на основі ідентифікатора користувацького обладнання (110). 9. Спосіб бездротового зв'язку, що містить етапи, на яких: приймають (1012) преамбулу доступу від користувацького обладнання (110) для довільного доступу, причому користувацьке обладнання (110) виконане з можливістю роботи в неактивному стані до надсилання преамбули доступу; розподіляють (1014) ресурси для користувацького обладнання (110) з пулу ресурсів, попередньо розподілених Вузлу В (120) і доступних для розподілу Вузлом В (120) до користувацького обладнання (110); надсилають (1016) повідомлення, що містить розподілені ресурси, до користувацького обладнання (110), і приймають (1018) інформацію, надіслану за допомогою користувацького обладнання (110) за допомогою розподілених ресурсів, причому користувацьке обладнання (110) виконане з можливістю роботи в неактивному стані під час надсилання інформації з використанням розподілених ресурсів. 10. Спосіб за п. 9, в якому прийом (1018) інформації містить прийом щонайменше одного з інформації планування, ідентифікатора користувацького обладнання (110) і повідомлення від користувацького обладнання (110). 11. Спосіб за п. 9, який додатково містить етапи, на яких: приймають щонайменше одну преамбулу доступу від щонайменше одного користувацького обладнання для довільного доступу; надсилають покажчик виявлення до щонайменше одного користувацького обладнання (110); приймають щонайменше один ідентифікатор користувацького обладнання від щонайменше одного користувацького обладнання (110); виконують виявлення конфлікту на основі щонайменше одного ідентифікатора користувацького обладнання; і надсилають квітирування, адресоване одному користувацькому обладнанню (110) з щонайменше одного користувацького обладнання (110) на основі ідентифікатора користувацького обладнання одного користувацького обладнання (110). 12. Спосіб за будь-яким з пп. 1-6 або 9-11, в якому неактивним станом є стан CELL FACH. 13. Пристрій бездротового зв'язку, що містить засіб для прийому преамбули доступу від користувацького обладнання (110) для довільного доступу, причому користувацьке обладнання (110) виконане з можливістю роботи в неактивному стані до надсилання преамбули доступу; засіб для розподілення ресурсів до користувацького обладнання (110) з пулу ресурсів, попередньо розподілених Вузлу В (120) і доступних для розподілу Вузлом В (120) до користувацького обладнання (110); засіб для надсилання повідомлення, що містить розподілені ресурси, до користувацького обладнання (110); і засіб для прийому інформації, надісланої за допомогою користувацького обладнання (110) з використанням розподілених ресурсів, причому користувацьке обладнання (110) виконане з можливістю роботи в неактивному стані під час надсилання інформації з використанням розподілених ресурсів. 14. Пристрій за п. 13, що додатково містить: засіб для прийому щонайменше однієї преамбули доступу від щонайменше одного користувацького обладнання для довільного доступу; засіб для надсилання покажчика до щонайменше одного користувацького обладнання (110); засіб для прийому щонайменше одного ідентифікатора користувацького обладнання від щонайменше одного користувацького обладнання (110); засіб для виявлення конфлікту на основі щонайменше одного ідентифікатора користувацького обладнання; і засіб для надсилання квітирування, адресованого одному користувацькому обладнанню (110) з щонайменше одного користувацького обладнання (110) на основі ідентифікатора користувацького обладнання одного користувацького обладнання (110). 15. Машиночитаний носій, що містить код для спонукання щонайменше одного комп'ютера виконувати спосіб за будь-яким з пунктів 1-6 або 9-11 при його виконанні. Дана заявка на патент заявляє про пріоритет Попередньої заявки США №60/976,758, поданої 1 жовтня 2007 року, Попередньої заявки США №60/985,412, поданої 5 листопада 2007 року, і Попередньої заявки США №60/992,427, поданої 5 грудня 2007 року, озаглавлених "ENHANCED UPLINK USING RACH IN WIRELESS COMMUNICATIONS" ("Розширена висхідна лінія, що використовує RACH у бездротовому зв'язку"), переданих правовласнику даної заявки включених 5 Галузь техніки Дане розкриття стосується, загалом, зв'язку, більш конкретно, способів передачі даних у системі бездротового зв'язку. Попередній рівень техніки Системи бездротового зв'язку широко використовуються, щоб забезпечувати різні послуги зв'язку, такі як голосові, відео, пакетні дані, передача повідомлень, широкомовна передача і т.д. Ці системи можуть бути системами множинного доступу, здатними підтримувати множину користувачів шляхом спільного використання доступних системних ресурсів. Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA), системи ортогонального FDMA (OFDMA) і системи FDMA з однією несучою (SC-FDMA). Система бездротового зв'язку може містити множину вузлів В, які можуть підтримувати зв'язок для користувацького обладнання (UE). UE може здійснювати зв'язок з Вузлом В через низхідну лінію і висхідну лінію. Низхідна лінія (або пряма лінія) стосується лінії зв'язку від Вузла В до UE, і висхідна лінія (або зворотна лінія) стосується лінії зв'язку від UE до Вузла В. UE може бути періодично активним і може працювати (і) в активному стані, щоб активно обмінюватися інформацією з Вузлом В, або (іі) у неактивному стані, коли немає ніяких даних для передачі або прийому, як, наприклад, описано в WO 2006/000876 A1. Один або більше повільних загальних каналів, таких як канал довільного доступу (RACH), можуть бути доступними для UE у неактивному стані. Для UE можуть призначатися ресурси для високошвидкісного каналу, коли воно переходить в активний стан. Однак, зміна стану може викликати службові витрати на сигналізацію і може також затримати передачу даних. Бажано зменшити-кількість сигналізації, щоб підвищити ефективність системи і зменшити затримку. Суть винаходу Цей задум реалізований за допомогою об'єктів незалежних пунктів даного винаходу. Тут описані способи для підтримки ефективної роботи UE з розширеною висхідною лінією для неактивного стану. Розширена висхідна лінія пов'язана з використанням високошвидкісного каналу, що має більш високі можливості передачі, ніж повільний загальний канал у висхідній лінії. В одному аспекті для UE можуть призначатися ресурси для високошвидкісного каналу для розширеної висхідної лінії при знаходженні у неактивному стані, і воно може більш ефективно передавати інформацію, використовуючи розподілені ресурси, у неактивному стані. В одній схемі UE може надіслати преамбулу доступу для довільного доступу і може прийняти повідомлення, що включає в себе ресурси, розподілені для UE. Розподілені ресурси можуть бути вибрані Вузлом В з пулу ресурсів, які можуть бути попередньо розподілені Вузлу В і є доступними для розподілу Вузлом В до UE для розширеної висхідної лінії. UE може наді 95180 6 слати інформацію (наприклад, інформацію планування, ідентифікатор UE і короткі повідомлення, і т.д.) до Вузла В з використанням розподілених ресурсів. UE може залишитися у неактивному стані і може продовжувати використовувати розподілені ресурси доти, доки вони не будуть звільнені. Альтернативно, UE може перейти з неактивного стану в активний стан, наприклад, для голосового виклику або виклику передачі даних. UE може продовжити використовувати розподілені ресурси після переходу або може приймати розподіл нових ресурсів для використання в активному стані. В іншому аспекті UE може виконати довільний доступ з виявленням і розв'язанням конфліктів для розширеної висхідної лінії. UE може вибрати сигнатуру з першого набору сигнатур, доступних для довільного доступу з розширеною висхідною лінією. Перший набір сигнатур може відрізнятися від другого набору сигнатур, доступних для довільного доступу з каналом довільного доступу. UE може генерувати преамбулу доступу, що базується на вибраній сигнатурі, надіслати преамбулу доступу для довільного доступу і прийняти покажчик виявлення від Вузла В. UE може потім надіслати ідентифікатор UE у Вузол В для виявлення конфлікту. UE може одержати від Вузла В підтвердження, адресоване UE, що базується на ідентифікаторі UE. UE може встановити таймер після надсилання ідентифікатора UE до Вузла В і може надіслати іншу преамбулу доступу, якщо підтвердження не прийняте до закінчення таймера. Різні аспекти і ознаки розкриття описані у подальших деталях нижче. Короткий опис креслень Фіг.1 показує систему бездротового зв'язку. Фіг.2 показує структуру рівня з різними протоколами і каналами. Фіг.3 показує діаграму різних операційних станів і режимів для UE. Фіг.4 показує потік виклику для операції з розширеної висхідної лінії. Фіг.5 показує потік виклику для ініційованого мобільним пристроєм виклику з використанням RACH. Фіг.6 показує потік виклику для ініційованого мобільним пристроєм виклику з використанням розширеної висхідної лінії. Фіг.7 показує потік виклику для передачі короткого повідомлення з використанням RACH. Фіг.8 показує потік виклику для передачі короткого повідомлення з використанням розширеної висхідної лінії. Фіг.9 показує процес, що виконується за допомогою UE для розширеної висхідної лінії. Фіг.10 показує процес, що виконується Вузлом В для розширеної висхідної лінії. Фіг.11 показує процес, що виконується UE для довільного доступу. Фіг.12 показує процес, що виконується Вузлом В для підтримки довільного доступу. Фіг.13 показує блок-схему UE і Вузла В. Детальний опис Способи, описані тут, можуть використовуватися для різних систем бездротового зв'язку, таких 7 як CDMA, TDMA, FDMA, OFDMA, SC-FDMA та інші системи. Терміни "система" і "мережа" часто використовуються взаємозамінно. Система CDMA може здійснювати радіотехнологію, таку як Універсальний наземний радіодоступ (UTRA), cdma2000 і т.д. UTRA включає в себе Широкосмуговий CDMA (WCDMA) та інші різновиди CDMA. cdma2000 охоплює стандарти IS-2000, IS-95 та IS-856. Система TDMA може здійснювати радіотехнологію, таку як Глобальна система мобільного зв'язку (GSM). Система OFDMA може здійснювати радіотехнологію, таку як Розвинутий UTRA (E-UTRA), Ультра мобільна широкосмугова мережа (UMB), IEEE 802.20, IEEE 802.16 (WiMAX), 802.11 (Wi-Fi), Flash-OFDM® і т.д. UTRA і E-UTRA є частиною Універсальної мобільної телекомунікаційної системи (UMTS). 3GPP LTE (Довгостроковий розвиток) є майбутнім випуском UMTS, що використовує E-UTRA. UTRA, E-UTRA, UMTS, LTE і GSM описані у документах організації, яка називається "Проект партнерства 3-го покоління" (3GPP). cdma2000 і UMB описані у документах організації, яка називається "Проект 2 партнерства 3-го покоління" (3GPP2). Ці різні радіотехнології і стандарти відомі у техніці. Для ясності визначені аспекти способів описані нижче для WCDMA, і 3GPP термінологія використовується у більшій частині опису нижче. Фіг.1 показує систему бездротового зв'язку 100, яка включає в себе Універсальну наземну мережу радіодоступу (UTRAN) 102 і основну мережу 140. UTRAN 102 може включати в себе ряд Вузлів В та інші мережні об'єкти. Для простоти тільки один Вузол В 120 і один контролер радіомережі (RNC) 130 показані на Фіг.1 для UTRAN 102. Вузол В може бути нерухомою станцією, яка здійснює зв'язок з UE і може також згадуватися як розвинутий Вузол В (eNB), базова станція, точка доступу і т.д. Вузол В 120 надає покриття зв'язку для конкретної географічної області. Зона покриття Вузла В 120 може бути розділена на множину (наприклад, три) менших областей. Кожна менша область може обслуговуватися підсистемою відповідного Вузла В. В 3GPP термін "стільник" може стосуватися найменшої зони покриття Вузла В і/або підсистеми Вузла В, що обслуговує цю зону покриття. RNC 130 може з'єднуватися з Вузлом В 120 та іншими Вузлами В через інтерфейс Iub і може забезпечувати координацію і керування для цих Вузлів В. RNC 130 може також здійснювати зв'язок з мережними об'єктами у межах основної мережі 140. Основна мережа 140 може включати різні мережні об'єкти (наприклад, Центр комутації мобільного зв'язку (MSC)), які підтримують різні функції і послуги для UE. UE 110 може здійснювати зв'язок з Вузлом В 120 через низхідну лінію і висхідну лінію. UE 110 може бути стаціонарним або мобільним і може 95180 8 також згадуватися як мобільна станція, термінал, термінал доступу, абонентський блок, станція і т.д. UE 110 може бути стільниковим телефоном, персональним цифровим помічником (PDA), бездротовим модемом, пристроєм бездротового зв'язку, переносним пристроєм, ноутбуком, бездротовим телефоном і т.д. 3GPP випуск 5 і наступні випуски підтримують високошвидкісний пакетний доступ висхідної лінії (HSDPA). 3GPP випуск 6 і наступні випуски підтримують високошвидкісний пакетний доступ висхідної лінії (HSUPA). HSDPA і HSUPA є набором каналів і процедур, які забезпечують можливість високошвидкісної пакетної передачі по низхідній лінії і висхідній лінії, відповідно. Фіг.2 показує структуру 200 рівня для WCDMA у 3GPP Випуску 6 і наступних. Структура 200 рівня включає в себе керування радіоресурсами (RRC), керування лінією радіозв'язку (RLC), керування доступом у середовищі передачі (МАС) і фізичний рівень (PHY). RRC є частиною рівня 3, RLC і МАС частиною рівня 2 і PHY - частиною рівня 1. RRC виконує різні функції для встановлення, підтримки і завершення викликів. RLC надає різні послуги верхнім рівням, такі як прозорі, неквитовані і квитовані передачі даних, забезпечення якості обслуговування (QoS), як визначено верхніми рівнями, і сповіщення про непоправні помилки. RLC обробляє і забезпечує дані у логічних каналах, наприклад, виділеному каналі трафіку (DTCH) і виділеному каналі керування (DCCH) для передачі даних і сигналізації, відповідно. МАС надає різні послуги верхнім рівням, такі як передача даних, перерозподіл радіоресурсів і параметрів МАС, і повідомлення про вимірювання. МАС включає різні об'єкти, такі як MAC-d, MAC-hs, МАС-е і MAC-c/sh. MAC-d забезпечує функціональність, таку як перемикання типу транспортного каналу, мультиплексування логічних каналів з транспортними каналами, шифрування, дешифрування і вибір комбінації транспортних форматів висхідної лінії (TFC). MAC-hs підтримує HSDPA і виконує функції, такі як передача і повторна передача, переупорядковування і розбирання. МАС-е підтримує HSUPA і виконує функції, такі як передача і повторна передача, мультиплексування і вибір розвиненого TFC (e-TFC). MAC-c/sh підтримує канал пошукового виклику, прямий канал доступу, канал довільного доступу і т.д. МАС обмінюється даними з RLC через транспортні канали і обмінюється даними з PHY через фізичні канали. Різні протоколи і канали на Фіг.2 описані у документі 3GPP TS 25.301, озаглавленому "Архітектура протоколу радіоінтерфейсу", який є загальнодоступним. Таблиця 1 перераховує деякі транспортні канали у WCDMA. 9 95180 10 Таблиця 1 Транспортні Канали Канал DCH Ім'я каналу Виділений канал HS-DSH E-DCH Високошвидкісний спільно використовуваний канал низхідної лінії Розширений виділений канал RACH Канал довільного доступу FACH Прямий канал доступу PCH Канал пошукового виклику Опис Переносить дані по низхідній лінії і висхідній лінії для конкретного UE Переносить дані, надіслані по низхідній лінії до різних UE для HSDPA Переносить дані, надіслані різними UE по висхідній лінії для HSUPA Переносить преамбули і повідомлення, надіслані UE по висхідній лінії для довільного доступу Переносить повідомлення, надіслані по низхідній лінії до US для довільного доступу Переносить повідомлення пошукового виклику і сповіщення Таблиця 2 перераховує деякі фізичні канали у WCDMA. Таблиця 2 Фізичні Канали Канал PRACH AICH F-DPCH HSDPА HS-SCCH (Низхідна лінія) HS-DPSCH (Низхідна лінія) HS-DPCCH (Висхідна лінія) HSUPА E-DPCCH (Висхідна лінія) E-DPDCH (Висхідна лінія) E-HICH (Низхідна лінія) E-AGCH (Низхідна лінія) E-RGCH (Низхідна лінія) Ім'я каналу Опис Фізичний канал довільного доступу Переносить RACH Канал покажчика виявлення Переносить покажчики виявлення, надіслані по низхідній лінії до US Відносний виділений фізичний ка- Переносить інформацію керування нал рівня 1, наприклад, команди керування потужністю Спільно використовуваний канал керування для HS-DSCH Високошвидкісний фізичний спільно використовуваний канал низхідної лінії Виділений фізичний канал керування для HS-DSCH Переносить інформацію керування для даних, надісланих по HS-PDSCH Переносить дані, надіслані по низхідній лінії до різних UE Виділений фізичний канал керування для E-DCH Виділений фізичний канал даних для E-DCH Канал покажчика гібридного ARQ E-DCH Канал абсолютного надання E-DCH Переносить інформацію керування для E-DPDCH Переносить дані, надіслані по висхідній лінії різними UE Переносить ACK/NACK для даних, надісланих по E-DPDCH Переносить абсолютні надання ресурсів висхідної лінії для E-DPDCH Переносить відносні надання ресурсів висхідної лінії для E-DPDCH Канал відносного надання E-DCH WCDMA підтримує інші транспортні канали і фізичні канали, які не показані у Таблицях 1 і 2 для простоти. Транспортні канали і фізичні канали у WCDMA описані у документі 3GPP TS 25.211, озаглавленому "Фізичні канали і відображення транспортних каналів на фізичні канали (FDD)", який є загальнодоступним. HSDPA і HSUPA підтримують гібридну автоматичну повторну передачу (HARQ). Для HARQ передавач може надіслати передачу для транспо Переносить ACK/NACK для даних, прийнятих по HS-PDSCH, і покажчик якості каналу (CQI) ртного блоку і може надсилати одну або більше повторних передач доти, доки транспортний блок не буде коректно декодований приймачем або доки не буде надіслана максимальна кількість повторних передач або не буде виконана деяка інша умова. Всі передачі і повторні передачі транспортного блоку можуть надсилатися в одному процесі HARQ. Один або більше процесів HARQ можуть бути активними і можуть використовуватися для 11 надсилання одного або більше транспортних блоків у приймач. Фіг.3 показує діаграму 300 станів RRC для UE у WCDMA. Після приведення в дію, UE може виконати вибір стільника, щоб знайти придатний стільник, з якого UE може одержати послугу. UE може потім перейти у режим 310 очікування або режим 320 з'єднання в залежності від того, чи є яканебудь активність для UE. У режимі очікування UE реєструється у системі, прослуховує повідомлення пошукового виклику і оновлює своє місце розташування у системі, якщо необхідно. У режимі з'єднання UE може приймати і/або передавати дані в залежності від свого стану RRC і конфігурації. У режимі з'єднання UE може знаходитися в одному з чотирьох можливих станів RRC CELL_DCH стан 322, CELL_FACH стан 324, CELL_PCH стан 326 або URA_PCH стан 328, де URA означає область реєстрації користувача. CELL_DCH стан характеризується (і) виділеними фізичними каналами, розподіленими для UE для низхідної лінії і висхідної лінії і (іі) комбінацією виділених і спільно використовуваних транспортних каналів, що є доступними UE. CELL_FACH стан характеризується (і) відсутністю виділених фізичних каналів, розподілених для UE, (ii) загальним або спільно використовуваним транспортним каналом за умовчанням, розподіленим для UE для використання, щоб одержати доступ до системи, і (ііі) тим, що UE безперервно контролює FACH на наявність сигналізації, такої як повідомлення зміни конфігурації. CELL_PCH і URA_PCH стани характеризуються (і) відсутністю виділених фізичних каналів, розподілених для UE, (іі) тим, що UE періодично контролює PCH на наявність пошукового виклику, і (iii) тим, що UE не дозволяється передавати по висхідній лінії. У режимі з'єднання система може пропонувати UE знаходитися в одному з чотирьох станів RRC на основі активності UE. UE може перейти (і) з будь-якого стану у режимі з'єднання у режим очікування шляхом виконання процедури звільнення RRC з'єднання, (іі) з режиму очікування у стан CELL_DCH або CELL_FACH шляхом виконання процедури встановлення RRC з'єднання і (ііі) між станами у режимі з'єднання шляхом виконання процедури зміни конфігурації. Режими і стани для UE у WCDMA описані у документі 3GPP TS 25.331, озаглавленому "Керування радіоресурсами (RRC); Специфікація Протоколу", який є загальнодоступним. Різні процедури для переходу в/зі станів RRC, а також між станами RRC також описані у 3GPP TS 25.331. UE може працювати у стані CELL_FАСН, коли немає ніяких даних для передачі або прийому. UE може перейти зі стану CELL_FACH у стан CELL_DCH кожного разу, коли є дані для передачі або прийому і може перейти назад у стан CELL_FACH після передачі або прийому даних. UE може виконати процедуру довільного доступу і процедуру зміни конфігурації RRC, щоб перейти зі стану CELL_FACH у стан CELL_DCH. Процедура довільного доступу може також згадуватися як процедура PRACH. UE може обмінюватися повідомленнями сигналізації для цих процедур. Для 95180 12 WCDMA ресурси звичайно розподіляються за допомогою RNC через обміни повідомленнями, які можуть привести як до службового навантаження сигналізації, так і до затримки встановлення. В одному аспекті розширена висхідна лінія (EUL) забезпечена, щоб поліпшити роботу UE у неактивному стані. Взагалі, неактивний стан може бути будь-яким станом або режимом, в якому для UE не розподілені виділені ресурси для зв'язку з Вузлом В. Для RRC неактивний стан може бути станом CELL_FАСН, станом CELL_PCH, станом URA_РCH або режимом очікування. Неактивний стан може відрізнятися від активного стану, такого як стан CELL_DCH, в якому для UE розподілені виділені ресурси для зв'язку. Розширена висхідна лінія для неактивного стану може також згадуватися як Розширений канал довільного доступу (E-RACH), розширена висхідна лінія у стані CELL_FACH і режимі очікування, процедура розширеної висхідної лінії і т.д. Для WCDMA розширена висхідна лінія може мати наведені нижче характеристики: • зменшувати час очікування користувацької площини і площини керування у режимі очікування і станах CELL_FАСН, CELL_PCH і URA_PCH, • підтримувати більш високі пікові швидкості для UE у станах CELL_FАСН, CELL_PCH і URA_PCH за допомогою HSUPA, і • зменшувати затримку переходу зі станів CELL_FАСН, CELL_PCH і URA_PCH у стан CELL_DCH. Розширена висхідна лінія може підтримуватися об'єктом МАС у Вузлі В, який може швидше надавати попередньо розподілені ресурси висхідної лінії для UE. Розширена висхідна лінія може дозволити UE ефективно надсилати невелику кількість даних у стані CELL_FACH, що може допомогти уникнути необхідності переходити у стан CELL_DCH. Розширена висхідна лінія може також дозволити UE швидко переходити зі стану CELL_FACH у стан CELL_DCH. Розширена висхідна лінія може також використовуватися в інших сценаріях, щоб поліпшити ефективність системи і робочі показники. Фіг.4 показує схему потоку 400 виклику для операції з розширеною висхідною лінією. UE 110 може працювати у стані CELL_FACH, і йому може знадобитися надіслати невелику кількість даних або перейти у стан CELL_DCH. UE 110 може виконати процедуру довільного доступу і може довільно вибрати сигнатуру з ряду доступних сигнатур. Сигнатура може використовуватися як тимчасовий ідентифікатор UE для процедури довільного доступу. UE 110 може генерувати преамбулу доступу (яка може також згадуватися як преамбула RACH) на основі сигнатури і може надіслати преамбулу доступу по висхідній лінії (етап 1). Вузол В 120 може прийняти преамбулу доступу від UE 110 і може повернути покажчик виявлення по AICH до UE 110 (етап 2). Покажчик виявлення може вказати позитивне підтвердження для сигнатури, надісланої у преамбулі доступу за допомогою UE 110. У відповідь на прийом преамбули доступу, Вузол В 120 може почати процес розподілу ресурсів висхідної лінії, щоб дозволити UE 110 передавати 13 повідомлення по висхідній лінії. Для WCDMA RNC 130, як правило, розподіляє ресурси до UE у відповідь на запит від Вузла В. В одній схемі RNC 130 може попередньо розподілити пул ресурсів до Вузла В 120 для розподілу Вузлом В 120 до UE для розширеної висхідної лінії. Цей пул попередньо розподілених ресурсів може згадуватися як загальні E-DCH ресурси. RNC 130 може також настроїти радіоканали-носії DCCH на інтерфейсі Iub (які можуть згадуватися як Iub-носії) відповідно до попередньо розподілених ресурсів завчасно, щоб зменшити затримки встановлення виклику. Вузол В 120 може розподіляти ресурси UE 110 з пулу попередньо розподілених ресурсів і може надіслати повідомлення розподілу ресурсів висхідної лінії (UL) до UE 110 (етап 3). Повідомлення розподілу ресурсів висхідної лінії може бути повідомленням керування МАС, може передавати різні типи інформації, як описано нижче, і може бути надіслане на HS-PDSCH. UE 110 може приймати повідомлення розподілу ресурсів висхідної лінії від Вузла В 120 і може надіслати його ідентифікатор UE, інформацію планування (Si) і/або дані в одному або більше повідомленнях до Вузла В 120 з використанням розподілених ресурсів висхідної лінії (етап 4). В одній схемі розподілені ресурси висхідної лінії можуть бути призначені для HSUPA, і UE 110 може надіслати інформацію з використанням E-DPDCH на етапі 4. Ідентифікатор UE може бути тимчасовим ідентифікатором радіомережі E-DCH (E-RNTI), що розподілений для UE 110 за допомогою RNC 130 і зберігається UE 110 протягом стану CELLF АСН. Ідентифікатор UE може також бути Міжнародним ідентифікатором мобільного абонента (IMSI), Тимчасовим ідентифікатором мобільного абонента (TMSI) або деяким іншим типом ідентифікатора UЕ. Наприклад, UE 110 може не мати E-RNTI у режимі очікування і може надіслати весь або частину свого IMSI, або TMSI як ідентифікатор UE. У будь-якому випадку ідентифікатор UE може використовуватися Вузлом В 120 для виявлення і розв'язання конфліктів, як описано нижче. Інформація планування може передавати розмір буфера в UE 110 і/або іншу інформацію і може використовуватися за допомогою Вузла В 120, щоб надати ресурси висхідної лінії для UE 110. UE 110 може запустити таймер після надсилання інформації на етапі 4 (етап 5). Вузол В 120 може одержати одну або більше преамбул доступу від одного або більше UE на етапі 1, і кожне UE може надіслати свій ідентифікатор UE на етапі 4. Конфлікт може відбутися, коли множина UE передає свої преамбули доступу у той самий час, використовуючи ту саму сигнатуру. Вузол В 120 може виконати виявлення і розв'язання конфліктів. Якщо Вузол В 120 одержує ідентифікатор UE тільки від одного UE і не виявляє конфлікту, то Вузол В 120 може повернути повідомлення квітирування рівня 2 (L2) для цього ідентифікатора UE, наприклад, надсилаючи ідентифікатор UE як частину повідомлення квітирування L2 (етап 6). Якщо Вузол В 120 виявляє конфлікт, то Вузол В 120 може прийняти рішення надіслати повідомлення квітирування L2 тільки 95180 14 одному з UE. Для обох випадків UE, що одержує повідомлення квітирування L2 з його ідентифікатором UE, дізнається, що його преамбула доступу була успішно виявлена і розпізнана Вузлом В. На Фіг.4 Вузол В 120 надсилає повідомлення квітирування L2 в UE 110. Вузол В 120 може також надіслати надання планування до UE 110, наприклад, на E-AGCH (етап 7). Вузол В 120 може також сповістити 130, що ресурси висхідної лінії були розподілені UE 110 разом з ідентифікатором UE (етап 8). Після запуску таймера на етапі 5 UE 110 може очікувати на повідомлення квітирування L2 від Вузла В 120. Якщо час таймера закінчується і повідомлення квітирування L2 не отримане від Вузла В 120 (не показано на Фіг.4), то UE 110 може вийти з процедури довільного доступу і може перезапуститися, починаючи з етапу 1, наприклад, відповідно до механізму відкоту. Якщо UE 110 одержує повідомлення квітирування L2 (на етапі 6), то UE 110 може визначити, чи відповідає ідентифікатор UE з цього повідомлення його власному ідентифікатору UE. Якщо ідентифікатор UE відповідає, то UE 110 може очікувати на надання планування від Вузла В 120. Після одержання надання планування від Вузла В 120 (на етапі 7), UE 110 може обмінюватися (наприклад, надсилати і приймати) повідомленнями сигналізації через площину керування з RNC 130 і може також обмінюватися інформацією через користувацьку площину, наприклад, на HS-PDSCH і E-DPDCH (етап 9). Площина керування переносить повідомлення сигналізації для RRC і верхніх шарів, у той час як користувацька площина переносить дані трафіку. У випадку роботи розширеної висхідної лінії, UE 110 і Вузол В 120 можуть працювати, як якби UE 110 знаходився у стані CELL_DCH, навіть якщо UE 110 може фактично бути у стані CELL_FACH. Зокрема, Вузол В 120 може надіслати абсолютні надання на E-AGCH, відносні надання на E-RGCH і зворотний зв'язок квітирування (ACK) і негативного квітирування (NACK) на Е-НІСН, як звичайно робиться для HSUPA у стані CELL_DCH. UE 110 може надіслати CQI та інформацію ACK/NACK на HS-DPCCH до Вузла В 120. В одній схемі UE 110 не знаходиться у гнучкій передачі обслуговування для розширеної висхідної лінії і не підпорядковується командам керування потужністю або командам керування швидкістю (надісланим через ERGCH) від необслуговуючого Вузла В. У цій схемі UE 110 може тимчасово впливати на здатність сусіднього Вузла В, використовуючи розширену висхідну лінію. В іншій схемі необслуговуючий Вузол В може надіслати команди керування потужністю і команди керування швидкістю до UE 110 для розширеної висхідної лінії. Вузол В 120 може визначити, що UE 110 більше не потрібна розширена висхідна лінія, наприклад, через інформацію планування, надіслану за допомогою UE 110, або через визначення відсутності активності у висхідній лінії Вузлом В 120. Вузол В 120 може потім прийняти рішення звільнити ресурси, розподілені UE 110, і може надіслати повідомлення звільнення ресурсів висхідної лінії (яке може бути повідомленням керування 15 МАС) до UE 110 (етап 10). UE 110 може звільнити ресурси висхідної лінії і може повернути повідомлення виконання звільнення ресурсів висхідної лінії до Вузла В 120 (етап 11). Вузол В 120 може сповістити RNC 130, що ресурси для UE 110 були звільнені (етап 12). В іншому випадку Вузол В 120 може виявити, що UE 110 активно передає дані по висхідній лінії, наприклад, поза визначеним часом, який може відслідковуватися таймером. UE 110 може також виконати довільний доступ з наміром перейти у стан CELL_DCH (наприклад, для голосового виклику або виклику даних) і може передати цей намір. У будь-якому випадку Вузол В 120 може сповістити RNC 130 стосовно цих подій. RNC 130 може тоді проінструктувати UE 110 перейти у стан CELL_DCH. В одній схемі UE 110 може продовжити використовувати ресурси, уже розподілені UE 110, після переходу у стан CELL_DCH. Для цієї схеми RNC 130 може відновити керування ресурсами, розподіленими UE 110, і може забезпечити Вузол В 120 додатковими ресурсами висхідної лінії для пулу попередньо розподілених ресурсів для майбутньої роботи розширеної висхідної лінії. В іншій схемі UE 110 може вивільнити ресурси, розподілені UE, і вивільнені ресурси можуть бути вміщені назад у пул попередньо розподілених ресурсів. Для UE 110 можуть бути розподілені нові ресурси для переходу, у стан CELLDCH, наприклад, через повідомлення встановлення радіоканалу-носія, надіслане RNC 130 до UE 110. Для обох схем, перехід у стан CELL-DCH повинен гарантувати мінімальне переривання або відсутність переривання на рівні 1, оскільки радіоканали-носії були вже настроєні. Це може зменшити затримки встановлення виклику, а також час очікування користувацької площини і площини керування. Для ясності більша частина опису для Фіг.4 припускає, що UE 110 спочатку працює у стані CELL_FACH. Операція розширеної висхідної лінії на Фіг.4 може також використовуватися, якщо UE 110 працює у стані CELLPCH, URAPCH або у режимі очікування. Для звичайної процедури довільного доступу без розширеної висхідної лінії, UE може надіслати преамбулу доступу на етапі 1 і може одержати покажчик виявлення на етапі 2. UE може потім надіслати повідомлення RACH по повільному PRACH, який має швидкість 8 кбіт/сек. і не підтримує HARQ. Повільний PRACH здійснює деякі негативні впливи на роботу системи. По-перше, через повільну швидкість і відсутність H-ARQ на PRACH, UE, як правило, не надсилає короткі повідомлення у стані CELL_FАСН. Замість цього UE, як правило, переходить назад у стан CELL_DCH, щоб надсилати короткі повідомлення. Це вводить час очікування у надсилання коротких повідомлень через процедуру встановлення виклику, щоб перейти у стан CELL_DCH. Крім того, UE, як правило, переходить назад у стан CELL_FACH після надсилання коротких повідомлень, які можуть бути повідомленнями, що підтверджують активність для VoIP, або іншими повідомленнями для інших додатків. Ресурси витрачаються, щоб надсилати повідомлення сигналізації для переходу назад і вперед 95180 16 між станами CELL_FACH і CELL_DCH. Операція розширеної висхідної лінії на Фіг.4 використовує етапи 1 і 2 процедури довільного доступу. Однак, замість того, щоб використовувати повільний PRACH, для UE можуть бути розподілені ресурси висхідної лінії для високошвидкісного каналу (наприклад, E-DPDCH), і воно може більш ефективно надсилати повідомлення RACH і/або іншу інформацію з розширеної висхідної лінії. Високошвидкісний канал може поліпшити характеристики затримки встановлення виклику (наприклад, для VoIP та інших додатків). UE може також надсилати короткі повідомлення (наприклад, пов'язані з SIP повідомлення для VoIP) на розширеній висхідній лінії у стані CELL_FACH і може відчувати меншу затримку передачі даних, а також уникати переходу у стан CELL_DCH. UE може також надіслати більші повідомлення RRC, такі як звіти про вимірювання (наприклад, для забезпечення можливості більш швидкої передачі обслуговування) на розширеній висхідній лінії. У схемі, показаній на Фіг.4, операція розширеної висхідної лінії використовує преамбулу доступу тим же способом, що і у звичайній процедурі довільного доступу. Для WCDMA преамбула доступу з 4096 елементарними посилками може генеруватися повторенням сигнатури з 16 елементарних посилок 256 разів. Може бути визначений і використаний механізм для розрізнення між успадкованими UE, що виконують звичайну процедуру довільного доступу, і новими UE, що використовують розширену висхідну лінію. В одній схемі доступні сигнатури можуть бути розділені на два набори - перший набір сигнатур, доступних для успадкованих UE, і другий набір сигнатур, доступних для нових UE. Наприклад, 16 сигнатур, доступних у WCDMA, можуть бути розділені на два набори, причому кожний набір включає в себе 8 сигнатур. Сигнатури у кожному наборі можуть бути передані до UE або можуть бути відомі апріорно UE. Успадковані UE можуть використовувати сигнатури у першому наборі для процедури довільного доступу, а нові UE можуть використовувати сигнатури у другому наборі для розширеної висхідної лінії. В іншій схемі успадковані UE і нові UE використовують різні коди преамбули доступу. Один код преамбули доступу може використовуватися успадкованими UE для процедури довільного доступу, а інший код преамбули доступу може використовуватися новими UE для розширеної висхідної лінії. Для всіх схем, Вузол В може розрізняти преамбули доступу від успадкованих UE і преамбули доступу від нових UE. Вузол В може виконати процедуру довільного доступу по кожному успадкованому UE і може працювати з розширеною висхідною лінією для кожного нового UE. У схемі, показаній на Фіг.4, Вузол В 120 може надіслати повідомлення розподілу ресурсів висхідної лінії на етапі 3, щоб дозволити UE 110 передавати з використанням високошвидкісного EDPDCH замість повільного PRACH на етапі 4. Повідомлення розподілу ресурсів висхідної лінії може включати в себе різні типи інформації. В одній схемі повідомлення розподілу ресурсів висхідної лінії може включати всі або підмножину наведено 17 го нижче: • E-RNTI - може бути розподілений Вузлом В і використовуватися UE у випадку, якщо UE не має такого розподілу, • інформація DPCH висхідної лінії - інформація, використовувана для передачі висхідної лінії по DPCH, наприклад, тип коду скремблювання, номер коду скремблювання і т.д. • інформація E-DCH інформація - інформація, використовувана для операції E-DCH, наприклад, інформація для E-DPDCH, E-DPCCH, E-AGCH, ERGCH, E-HICH і т.д., • інформація F-DPCH - інформація, використовувана для прийому керуючої передачі, надісланої по F-DPCH, • максимальна потужність передачі висхідної лінії UE, • часовий інтервал передачі (ТТІ), щоб використовувати, наприклад, 2 мс або 10 мс, і • надання обслуговування за умовчанням (наприклад, співвідношення трафіку і пілот-сигналу), що може відповідати початковому наданню, доступному для UE, коли воно починає E-DCH передачу. Повідомлення розподілу ресурсів висхідної лінії може також включати відмінну і/або додаткову інформацію. HSUPA використовує керування потужністю у замкненому контурі і H-ARQ для E-DCH і додатково підтримує TTI тривалістю 2 мс і 10 мс. TTI тривалістю 2 мс може зменшити час очікування і підтримувати більш високі пікові швидкості. В одній схемі Вузол В 120 може вирішити, який TTI використовувати для розширеної висхідної лінії і може надіслати вибраний TTI в UE 110 у повідомленні розподілу ресурсів висхідної лінії. Для цієї схеми нові UE можуть підтримувати TTI тривалістю 2 мс і 10 мс. В іншій схемі 2 мс або 10 мс можуть використовуватися для розширеної висхідної лінії і можуть бути відомі апріорно новим UE або широкомовно передаватися Вузлом В 120. Для UE 110 можуть бути розподілені достатні ресурси, щоб надіслати невелику кількість даних до Вузла В 120. Ця невелика кількість даних може відповідати одному або більше коротких повідомлень, таких як повідомлення запиту HTTP величиною 500 байтів або менше. Невелику кількість даних можна надіслати в одному або більше транспортних блоках придатного розміру транспортного блоку (TBS) в одному або більше процесах HARQ. Приймаючи рівень затримки таким, що дорівнює 80 мс, 500 байтів даних можна надіслати в одній з наведених нижче конфігурацій: • TTI тривалістю 2 мс, вісім процесів H-ARQ, чотири цільових передачі HARQ о TBS=500 бітів, надісланих у кожному з восьми процесів H-ARQ, о TBS=1000 бітів, надісланих у кожному з чотирьох процесів H-ARQ, о TBS=2000 бітів, надісланих у кожному з двох процесів H-ARQ, або о TBS=4000 бітів, надісланих в одному процесі H-ARQ. • TTI тривалістю 10 мс, чотири процеси HARQ, чотири цільових передачі HARQ 95180 18 о TBS=1000 бітів, надісланих у кожному з чотирьох процесів H-ARQ, о TBS=2000 бітів, надісланих у кожному з двох процесів H-ARQ, або о TBS=4000 бітів, надісланих в одному процесі H-ARQ. Конфігурації, описані вище, можуть підтримуватися UE на краю стільника або бути обмеженими по покриттю з цільовою швидкістю передачі даних 64 кбіт/сек. при TTI тривалістю 2 мс або 50 кбіт/сек. при TTI тривалістю 10 мс. Великий набір TBS (наприклад, 128 TBS) може підтримуватися для E-DCH у стані CELL_DCH. В одній схемі весь великий набір TBS може використовуватися для E-DCH для розширеної висхідної лінії. Ця схема може дозволити UE 110 і Вузлу В 120 працювати однаковим способом для E-DCH незалежно від того, чи знаходиться UE 110 у стані CELL_DCH або працює з розширеною висхідною лінією. В іншій схемі малий набір TBS може підтримуватися для E-DCH для розширеної висхідної лінії. Тільки невелика кількість TBS, як правило, використовується для PRACH. Малий набір TBS для E-DCH може включати в себе TBS для PRACH і деякі додаткові TBS для більш високих швидкостей передачі даних. Наприклад, малий набір TBS для E-DCH може включати TBS зі 168 бітів і 360 бітів, що звичайно використовуються для PRACH, а також додаткові TBS з 500 бітів і 1000 бітів для TTI тривалістю 2 мс, щоб підтримувати передачу більшої кількості даних UE. Малий набір TBS для E-DCH може зменшити службове навантаження сигналізації на E-DPCCH, що може поліпшити роботу висхідної лінії. Малий набір TBS може також зменшити складність обробки E-DPCCH у Вузлі В. Розширена висхідна лінія, описана тут, може використовуватися у різних потоках виклику для різних операційних сценаріїв. Розширена висхідна лінія може використовуватися, щоб зменшити затримки встановлення і одержати інші переваги. Використання розширеної висхідної лінії у декількох загальних потоках виклику описане нижче. Фіг.5 показує потік 500 виклику для мобільноініційованого виклику з використанням звичайного RACH. UE 110 може працювати у стані CELL_FАСН, і йому може бути бажаним ініціювати виклик. UE 110 може надіслати преамбулу доступу по висхідній лінії (етап 1) і може одержати покажчик виявлення по AICH від Вузла В 120 (етап 2). UE 110 може потім надіслати повідомлення запиту з'єднання RRC у RNC 130 з використанням повільного PRACH (етап 3). RNC 130 може встановити з'єднання RRC для UE 110 і може надіслати повідомлення запиту встановлення радіолінії у Вузол В 120 (етап 4). Вузол В 120 може встановити радіолінію для UE 110 і може повернути повідомлення відповіді встановлення радіолінії до RNC 130 (етап 5). RNC 130 може обмінюватися повідомленнями сигналізації з Вузлом В 120, щоб встановити канал-носій Iub для UE 110 (етап 6) і синхронізувати канал-носій Iub для низхідної лінії і висхідної лінії (етап 7). RNC 130 може потім надіслати повідомлення встановлення з'єднання RRC, що містить виділені ресурси, до UE 110 (етап 8). UE 110 може перейти у стан CELL_DCH після 19 одержання повідомлення встановлення з'єднання RRC і може повернути повідомлення виконання встановлення з'єднання RRC до RNC 130 (етап 9). UE 110 може обмінюватися повідомленнями рівня відсутності доступу (NAS) з основною мережею 140, щоб встановити виклик для UE 110 (етап 10). Основна мережа 140 може надіслати повідомлення запиту призначення RAB у RNC 130, щоб встановити канал-носій радіо доступу (RAB) для виклику (етап 11). RNC 130 може потім обмінюватися повідомленнями сигналізації з Вузлом В 120 для встановлення радіолінії і встановлення каналу-носія Iub для RAB (етапи 12-15). RNC 130 може потім надіслати повідомлення встановлення радіоканалу-носія з новими виділеними ресурсами для RAB до UE 110 (етап 16). UE 110 може додати нові ресурси і може повернути повідомлення виконання встановлення радіоканалу-носія до RNC 130 (етап 17). RNC 130 може повернути повідомлення відповіді призначення RAB до основної мережі 140 (етап 18). UE 110 може потім здійснювати зв'язок з Вузлом В 120 і RNC 130 для виклику. Як показано на Фіг.5, встановлення виклику для мобільно-ініційованого виклику може включати обміни різними повідомленнями сигналізації між UE 110, Вузлом В 120, RNC 130 і основною мережею 140. Ці обміни повідомленнями можуть затримувати послугу для UE 110. Крім того, UE 110 може надсилати повідомлення сигналізації у RNC 130 з використанням повільного PRACH, що може також затримати встановлення виклику. Фіг.6 показує схему потоку 600 виклику для мобільно-ініційованого виклику з використанням розширеної висхідної лінії. UE 110 може працювати у стані CELL_FACH, і йому може бути бажаним ініціювати виклик. UE 110 може надіслати преамбулу доступу по висхідній лінії (етап 1) і може одержати покажчик виявлення по AICH від Вузла В 120 (етап 2). UE 110 може також прийняти повідомлення розподілу ресурсів висхідної лінії від Вузла В 120 (етап 3). UE 110 може надіслати інформацію про планування і свій ідентифікатор UE, використовуючи розподілені ресурси (етап 4) і може прийняти повідомлення квітирування L2 від Вузла В 120 (етап 5). Вузол В 120 може сповістити RNC 130, що ресурси висхідної лінії були розподілені для UE 110 (етап 6). UE 110 може надіслати повідомлення запиту з'єднання RRC у RNC 130 з використанням високошвидкісного E-DPDCH (етап 7). Оскільки ресурси, розподілені UE 110, можуть надходити з пулу ресурсів, попередньо розподілених Вузлу В 120, етапи 4-7 на Фіг.5 можуть бути пропущені у потоці 600 виклику на Фіг.6. RNC 130 може надіслати повідомлення встановлення з'єднання RRC в UE 110 (етап 8). UE 110 може перейти у стан CELL_DCH і повернути повідомлення виконання встановлення з'єднання RRC до RNC 130 (етап 9). Вузол В 120 і RNC 130 можуть обмінюватися повідомленнями сигналізації, щоб попередньо розподілити ресурси висхідної лінії і встановити каналиносії Iub для майбутнього використання розширеної висхідної лінії іншими UE (етапи 10-13). Етапи 10-13 можуть бути виконані у будь-який час і можуть мати мінімальний вплив або не мати ніякого 95180 20 впливу на встановлення виклику для UE 110. Після надсилання повідомлення виконання встановлення з'єднання RRC на етапі 10 UE 110 може обмінюватися повідомленнями NAS з основною мережею 140 (етап 14). Основна мережа 140 може надіслати повідомлення запиту призначення RAB у RNC 130 (етап 15). RNC 130 може потім обмінюватися повідомленнями сигналізації з Вузлом В 120, щоб встановити канали-носії Iub і синхронізації низхідної лінії/висхідної лінії (етапи 16 і 17). RNC 130 може потім повернути повідомлення відповіді призначення RAB до основної мережі 140 (етап 18). UE 110 може після цього здійснювати зв'язок з Вузлом В 120 і RNC 130 для виклику. У схемі, показаній на Фіг.6, встановлення виклику для мобільно-ініційованого виклику може включати менше обмінів повідомленнями сигналізації між UE 110, Вузлом В 120, RNC 130 і основною мережею 140. Менша кількість обмінів повідомленнями може скоротити затримку встановлення виклику і забезпечити можливість UE 110 швидше одержувати послугу. Крім того, UE 110 може надіслати повідомлення сигналізації до RNC 130 з використанням розширеної висхідної лінії, що може також зменшити затримку встановлення виклику. Фіг.7 показує потік 700 виклику для передачі короткого повідомлення, використовуючи RACH у стані CELL_FАСН. UE 110 може працювати у стані CELL_FАСН, і йому може бути бажаним надіслати коротке повідомлення. UE 110може надіслати преамбулу доступу по висхідній лінії (етап 1) і може одержати покажчик виявлення по AICH від Вузла В 120 (етап 2). UE 110 може потім надіслати повідомлення звіту про вимірювання, що містить вимірювання обсягу трафіку (TVM) або розмір буфера, до RNC 130 з використанням повільного PRACH (етап 3). Вузол В 120 і RNC 130 можуть обмінюватися повідомленнями сигналізації, щоб настроїти радіолінію, встановити канал-носій Iub і синхронізувати канал-носій Iub для низхідної лінії і висхідної лінії для UE 110 (етапи 4-7). RNC 130 може потім надіслати повідомлення зміни конфігурації фізичного каналу в UE 110, щоб передати ресурси висхідної лінії, розподілені для UE 110 (етап 8). UE 110 може перейти зі стану CELL_FACH у стан CELL_DCH після одержання повідомлення зміни конфігурації фізичного каналу і може повернути повідомлення виконання зміни конфігурації фізичного каналу до RNC 130 (етап 9). UE 110 може потім надіслати коротке повідомлення на розподілених ресурсах висхідної лінії (етап 10). UE 110 може після того обмінюватися повідомленнями сигналізації з RNC 130, щоб звільнити розподілені ресурси і потім перейти зі стану CELL_DCH назад у стан CELL_FACH (етап 11). Як показано на Фіг.7, UE 110, Вузол В 120 і RNC 130 можуть обмінюватися різними повідомленнями сигналізації, щоб розподілити ресурси висхідної лінії для UE 110, щоб надіслати коротке повідомлення. Це може збільшити службове навантаження сигналізації і викликати затримку передачі короткого повідомлення. 21 Фіг.8 показує схему потоку 800 виклику для передачі короткого повідомлення з використанням розширеної висхідної лінії у стані CELL_FACH. UE 110 може працювати у стані CELL_FACH і йому може бути бажаним надіслати коротке повідомлення. UE 110 може надіслати преамбулу доступу по висхідній лінії (етап 1) і може одержати покажчик виявлення по AICH (етап 2), а також повідомлення розподілу ресурсів висхідної лінії від Вузла В 120 (етап 3). UE 110 може надіслати інформацію про планування і свій ідентифікатор UE до Вузла В 120 з використанням розподілених ресурсів (етап 4) і може одержати повідомлення квітирування L2 від Вузла В 120 (етап 5). Вузол В 120 може сповістити RNC 130, що ресурси висхідної лінії були виділені для UE 110 (етап 6). UE 110 може після того надіслати коротке повідомлення на високошвидкісному E-DPDCH до Вузла В 120 (етап 7). У деякий момент Вузол В 120 може надіслати повідомлення звільнення ресурсів висхідної лінії в UE 110 (етап 8), що може звільнити розподілені ресурси і повернути повідомлення виконання вивільнення ресурсів висхідної лінії (етап 9). Вузол В 120 може також інформувати RNC 130 про звільнені ресурси (етап 10). У схемі, показаній на Фіг.8, UE 110 може надіслати коротке повідомлення раніше, після завершення обмінів повідомленнями з Вузлом В 120. UE 110 може також швидко звільнити ресурси за допомогою обміну повідомленнями з Вузлом В 120. UE 110 може уникнути обміну повідомленнями сигналізації з RNC 130, який може зменшити затримку встановлення, а також службове навантаження сигналізації. Фіг.9 показує схему процесу 900, виконуваного за допомогою UE для роботи з розширеною висхідною лінією у неактивному стані. UE може надіслати преамбулу доступу для довільного доступу (блок 912). UE може прийняти від Вузла В повідомлення, що містить ресурси, розподілені UE (блок 914). Розподілені ресурси можуть бути вибрані Вузлом В з пулу ресурсів, попередньо розподілених Вузлу В і доступних для розподілу Вузлом В до UE для розширеної висхідної лінії. Розподілені ресурси можуть бути для високошвидкісного каналу (наприклад, E-DPDCH), що підтримує більш високу швидкість, ніж канал довільного доступу. UE може надіслати інформацію (наприклад, інформацію планування, ідентифікатор UE і одне або більше коротких повідомлень і т.д.) до Вузла В з використанням розподілених ресурсів (блок 916). UE може працювати у неактивному стані (наприклад, стані CELL_FACH) перед надсиланням преамбули доступу, а також надсилаючи інформацію з використанням розподілених ресурсів (блок 918). UE може залишитися у неактивному стані і продовжувати використовувати розподілені ресурси. UE може звільнити розподілені ресурси у відповідь на (і) прийом відсутності надання планування для будь-яких ресурсів від Вузла В, (іі) надсилання інформації планування, що вказує відсутність даних для передачі за допомогою UE або (ііі) виникнення деякої іншої події. Альтернативно, UE може перейти з неактивного стану в активний стан (наприклад, стан CELL_DCH) (блок 920). 95180 22 В одній схемі UE може одержати від RNC розподіл нових ресурсів для використання UE в активному стані (блок 922). В іншій схемі UE може продовжити використовувати розподілені ресурси після переходу в активний стан.Фіг.10 показує схему процесу 1000, виконуваного Вузлом В для підтримки операції UE з розширеною висхідною лінією у неактивному стані. Вузол В може прийняти преамбулу доступу від UE для довільного доступу (блок 1012). Вузол В може розподілити ресурси UE з пулу ресурсів, попередньо розподілених Вузлу В і доступних для розподілу Вузлом В до UE для розширеної висхідної лінії (блок 1014). Вузол В може надіслати повідомлення, що включає розподілені ресурси, до UE (блок 1016). Вузол В може прийняти інформацію (наприклад, інформацію планування, ідентифікатор UE, одне або більше коротких повідомлень і т.д.), надіслану за допомогою UE з використанням розподілених ресурсів (блок 1018). Вузол В може попередньо сконфігурувати канали-носії для пулу попередньо розподілених ресурсів з RNC Вузол В може обмінюватися даними для UE з RNC, використовуючи канал-носій, пов'язаний з ресурсами, розподіленими для UE. Вузол В може скасувати розподіл ресурсів, розподілених для UE, у відповідь на (і) виявлення відсутності активності з розподіленими ресурсами, (іі) прийом інформації планування, що вказує відсутність даних для передачі за допомогою UE, або (ііі) виникнення деякої іншої події. Фіг.11 показує схему процесу 1100, виконуваного UE для довільного доступу для розширеної висхідної лінії. UE може вибрати сигнатуру з першого набору сигнатур, доступних для довільного доступу для розширеної висхідної лінії (блок 1112). Перший набір сигнатур може відрізнятися від другого набору сигнатур, доступних для довільного доступу з каналом довільного доступу. UE може генерувати преамбулу доступу, що базується на вибраній сигнатурі (блок 1114), і може надіслати преамбулу доступу для довільного доступу (блок 1116). UE може одержати покажчик виявлення від Вузла В для преамбули доступу (блок 1118). UE може також прийняти від Вузла В повідомлення, що включає ресурси, розподілені для UE (блок 1120). Розподілені ресурси можуть бути призначені для високошвидкісного каналу, що підтримує більш високу швидкість, ніж канал довільного доступу. UE може надіслати ідентифікатор UE (наприклад, E-RNTI, IMSI, TMSI і т.д.) до Вузла В для виявлення конфлікту, наприклад, по високошвидкісному каналу замість каналу довільного доступу (блок 1122). UE може прийняти від Вузла В квітирування, адресоване UE на основі ідентифікатора UE (блок 1124). UE може встановити таймер після надсилання ідентифікатора UE і може надіслати іншу преамбулу доступу, якщо квітирування не прийняте до закінчення часу таймера. Фіг.12 показує схему процесу 1200, виконуваного Вузлом В, щоб підтримувати довільний доступ для розширеної висхідної лінії. Вузол В може прийняти щонайменше одну преамбулу доступу щонайменше від одного UE для довільного доступу (блок 1212). Вузол В може надіслати покажчик 23 виявлення у щонайменше одне UE (блок 1214). Вузол В може розподілити ресурси для високошвидкісного каналу, що підтримує більш високу швидкість, ніж канал довільного доступу (блок 1216). Вузол В може надіслати повідомлення, що включає розподілені ресурси, до щонайменше одного UE (блок 1218). Вузол В може прийняти щонайменше один ідентифікатор UE від щонайменше одного UE, наприклад, по високошвидкісному каналу замість каналу довільного доступу (блок 1220). Кожний ідентифікатор UE може містити E-RNTI, IMSI, TMSI і т.д. Вузол В може виконати виявлення конфлікту на основі щонайменше одного ідентифікатора UE (блок 1222). Вузол В може надіслати квітирування, адресоване одному UE з щонайменше одного UE на основі ідентифікатора UE одного UE (блок 1224). Вузол В може виявити конфлікт, якщо множина ідентифікаторів UE приймається від множини UE у відповідь на покажчик виявлення і може потім вибрати одне з множини UE, щоб надіслати квітирування. В одній схемі Вузол В може визначити щонайменше одну сигнатуру, використовувану щонайменше для однієї преамбули доступу, отриманої від щонайменше одного UE. Вузол В може використовувати канал довільного доступу для кожного UE, що надсилає преамбулу доступу, яка генерується з сигнатурою у першому наборі сигнатур. Вузол В може використовувати високошвидкісний канал для кожного UE, що надсилає преамбулу доступу, яка генерується з сигнатурою у другому наборі сигнатур. Розширена висхідна лінія для неактивного стану (наприклад, стану CELL_FACH) може забезпечити різні переваги. Розширена висхідна лінія може реалізувати одне або більше з наведеного нижче: • підтримка більш високих пікових швидкостей з використанням більших розмірів транспортного блоку, доступних на E-DPDCH, • забезпечення можливості для UE використовувати E-DCH незабаром після надсилання преамбули доступу і уникати довгогоперіоду синхронізації для переходу зі стану CELL_FACH у стан CELL_DCH, • поліпшення характеристики часу очікування і надійності повідомлення RACH завдяки функціям H-ARQ і швидкодіючого керування потужністю у замкненому контурі, доступному для E-DPDCH, і • зменшення затримки переходу станів, а також часу очікування даних у користувацькій площині і сигналізації у площині керування. Фіг.13 показує блок-схему UE 110, Вузла В 120 і RNC 130 на Фіг.1. В UE 110 кодер 1312 може одержати інформацію (наприклад, інформацію планування, ідентифікатор UE, повідомлення і т.д.), що підлягає надсиланню за допомогою UE 120. Кодер 1312 може обробляти (наприклад, форматувати, кодувати і перемежовувати) інформацію, щоб одержати кодовані дані. Модулятор 1314 може додатково обробляти (наприклад, модулювати, формувати канали і скремблювати) кодовані дані і надавати вихідні вибірки. Передавач (TMTR) 1322 може перетворювати (наприклад, перетво 95180 24 рювати в аналогову форму, фільтрувати, підсилювати і виконувати перетворення з підвищенням частоти) вихідні вибірки і формувати сигнал висхідної лінії, який може бути переданий одному або більше Вузлам В. UE 110 може також приймати сигнали низхідної лінії, передані одним або більше Вузлами В. Приймач (RCVR) 1326 може перетворювати (наприклад, фільтрувати, підсилювати, виконувати перетворення з пониженням частоти і перетворювати у цифрову форму) прийнятий сигнал і надавати вхідні вибірки. Демодулятор 1316 може обробляти (наприклад, дескремблювати, формувати канали і демодулювати) вхідні вибірки і забезпечувати оцінки символу. Декодер 1318 може обробляти (наприклад, виконувати зворотне перемежовування і декодувати) оцінки символу і надавати інформацію (наприклад, розподіл ресурсів, повідомлення і т.д.), надіслану до UE 110. Кодер 1312, модулятор 1314, демодулятор 1316 і декодер 1318 можуть бути реалізовані процесором 1310 модему. Ці блоки можуть виконувати обробку відповідно до радіотехнології (наприклад, WCDMA), використовуваної системою. Контролер/процесор 1330 може керувати роботою різних блоків в UE 110. Контролер/процесор 1330 може виконувати або прямий процес 900 на Фіг.9, процес 1100 на Фіг.11, і/або інші процеси для способів, описаних тут. Контролер/процесор 1330 може також виконувати або координувати завдання, виконувані за допомогою UE 110 на Фіг.4-8. Пам'ять 1332 може зберігати коди програми і дані для UE 110. У Вузлі В 120 передавач/приймач 1338 може підтримувати радіозв'язок з UE 110 та іншими UE. Контролер/процесор 1340 може виконувати різні функції для зв'язку з UE. Для висхідної лінії сигнал висхідної лінії від UE 110 може бути прийнятий і оброблений приймачем 1338 і додатково оброблений контролером/процесором 1340, щоб відновити інформацію, надіслану UE 110. Для низхідної лінії інформація може бути оброблена контролером/процесором 1340 і оброблена передавачем 1338, щоб сформувати сигнал низхідної лінії, який може бути переданий до UE 110 та інших UE. Контролер/процесор 1340 може виконувати або керувати прямим процесом 1000 на Фіг.10, процесом 1200 на Фіг.12 і/або іншими процесами для способів, описаних тут. Контролер/процесор 1340 може також виконувати або координувати задачі, виконувані Вузлом В 120 на Фіг.4-8. Пам'ять 1342 може зберігати коди програм і дані для Вузла В 120. Комунікаційний блок 1344 може підтримувати зв'язок з RNC 130 та іншими мережними об'єктами. B RNC 130 контролер/процесор 1350 може виконувати різні функції, щоб підтримувати послуги зв'язку для UE. Контролер/процесор 1350 може також виконувати або координувати задачі, виконувані за допомогою RNC 130 на Фіг.4-8. Пам'ять 1352 може зберігати коди програм і дані для RNC 130. Комунікаційний блок 1354 може підтримувати зв'язок з Вузлом В 120 та іншими мережними об'єктами. Фахівцям у даній галузі техніки повинно бути зрозуміло, що інформація і сигнали можуть бути представлені з використанням будь-яких з множи 25 ни різних технологій і методів. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і елементарні посилки, які можуть згадуватися у наведеному вище описі, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками або будь-якою комбінацією зазначених засобів. Фахівцям у даній галузі техніки повинно бути зрозуміло, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритмів, описані у зв'язку з розкритими варіантами здійснення, можуть бути реалізовані електронними апаратними засобами, комп'ютерним програмним забезпеченням або комбінацією зазначених засобів. Для зрозумілої ілюстрації цієї взаємозамінності апаратних засобів і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми і етапи описані вище у термінах їх функціональних можливостей. Те, реалізовані такі функціональні можливості як апаратні засоби або програмне забезпечення, залежить від конкретного застосування і обмежень при проектуванні, які накладаються на систему в цілому. Фахівець у даній галузі техніки може реалізувати необхідну функціональність різними шляхами для кожного конкретного застосування, але такі рішення з реалізації не повинні інтерпретуватися як такі, що обумовлюють відхилення від обсягу даного винаходу. Різні ілюстративні логічні блоки, модулі і схеми, описані у зв'язку з розкритими варіантами здійснення, можуть бути реалізовані або виконані з використанням універсального процесора, цифрового процесора сигналів (DSP), спеціалізованої інтегральної схеми (ASIC), програмованої вентильної матриці (FPGA) або іншого програмованого логічного пристрою, дискретної логічної схеми або транзисторної логіки, дискретних компонентів апаратних засобів або якихнебудь їх комбінацій. Універсальний процесор може бути мікропроцесором, але в альтернативному варіанті процесор може являти собою звичайний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор може бути також реалізований як комбінація обчислювальних пристроїв, наприклад, як комбінація DSP і мікропроцесора, множина мікропроцесорів, один або більше мікропроцесорів у взаємозв'язку з ядром DSP або будь-яка подібна конфігурація. Етапи способу або алгоритму, описані у зв'язку з розкритими варіантами здійснення, можуть бути реалізовані безпосередньо в апаратних засобах, у модулі програмного забезпечення, що виконується процесором, або у комбінації обох цих засобів. Модуль програмного забезпечення може знаходитися в оперативному запам'ятовуючому пристрої (ОЗП), флеш-пам'яті, постійному запам'ятовуючому пристрої (ПЗП), електроннопрограмованому ПЗП (ЕППЗП), програмованому ПЗП, що електронно стирається (ППЗПЕС), регістрах, на жорсткому диску, знімному диску, ПЗП на компакт-диску (CD-ROM) або будь-якому іншому носії для зберігання даних, відомому у техніці. Наведений для прикладу носій запису зв'язаний з 95180 26 процесором, таким чином процесор може зчитувати інформацію з носія запису і записувати інформацію на носій запису. В альтернативному варіанті, носій запису може знаходитися на ASIC. ASIC може знаходитися у користувацькому терміналі. В альтернативному варіанті, процесор і носій запису можуть знаходитися на дискретних компонентах у користувацькому терміналі. В одному або більше варіантах описані функції можуть бути здійснені в апаратних засобах, програмному забезпеченні, програмованому обладнанні або будь-якій комбінації зазначеного. При здійсненні у програмному забезпеченні, функції можуть зберігатися або передаватися як одна або більше інструкцій або код на машинозчитуваному носії. Машинозчитувані носії включають в себе як комп'ютерні носії зберігання, так і комунікаційні середовища, що містять будь-яке середовище, яке полегшує передачу комп'ютерної програми з одного місця в інше. Носії зберігання можуть бути будь-якими доступними носіями, до яких може одержувати доступ універсальний або спеціалізований комп'ютер. Як приклад, але не обмеження, такі машинозчитувані носії можуть включати в себе RAM (ОЗП), ROM (ПЗП), EEPROM (програмований ПЗП, що електронностирається), CD-ROM або інший ЗП на оптичному диску, ЗП на магнітному диску або інші магнітні ЗП, або будь-який інший носій, який може використовуватися, щоб переносити або зберігати бажані засоби програмного коду у формі інструкцій або структур даних, і до якого може отримувати доступ спеціалізований або універсальний комп'ютер. Крім того, будь-яке з'єднання належним чином визначається як машинозчитуване середовище. Наприклад, якщо програмне забезпечення передається з веб-сайту, сервера або іншого віддаленого джерела з використанням коаксіального кабелю, волоконно-оптичного кабелю, витої пари, цифрової абонентської лінії (DSL) або бездротових технологій, таких як інфрачервона, радіочастотна і мікрохвильова, то коаксіальний кабель, волоконно-оптичний кабель, вита пара, DSL або бездротові технології, такі як інфрачервона, радіочастотна і мікрохвильова, включаються у визначення носія. Диски, як використовується тут, включають в себе компакт-диск (CD), лазерний диск, оптичний диск, цифровий універсальний диск (DVD), дискету (floppy disk) і blu-ray-disc, де disks звичайно відтворюють дані магнітним способом, у той час як discs відтворюють дані оптичним способом за допомогою лазера. Комбінації згаданого вище повинні також бути включені в обсяг машинозчитуваних носіїв. Попередній опис розкритих варіантів здійснення призначений для того, щоб забезпечити можливість фахівцям у даній галузі техніки реалізувати або використати даний винахід. Різні модифікації цих варіантів здійснення винаходу будуть очевидні для фахівців у даній галузі техніки, і загальні розкриті принципи можуть бути застосовані до інших варіантів здійснення без відхилення від обсягу винаходу. Таким чином, даний 27 винахід не призначений для обмеження розкритими варіантами здійснення, а повинен відповідати 95180 28 найширшому обсягу, сумісному з розкритими принципами і новими ознаками. 29 95180 30 31 95180 32 33 95180 34 35 95180 36 37 Комп’ютерна верстка А. Рябко 95180 Підписне 38 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
