Індикатор струмів короткого замикання в елементах системи електропостачання промислового підприємства
Номер патенту: 96358
Опубліковано: 25.10.2011
Автори: Шестеренко Олександра Володимирівна, Шестеренко Володимир Євгеньович
Формула / Реферат
Індикатор струмів короткого замикання в елементах системи електропостачання промислового підприємства, що включає корпус із розміщеним в ньому елементом, чутливим до надструмів в контрольованому колі, який відрізняється тим, що корпус індикатора виконаний як герметично закрита трубка у формі перевернутої літери U, яка виготовлена з прозорої речовини, одне плече трубки має більшу довжину і заповнене магнітною рідиною, забарвленою яскравою фарбою та чутливою до надструмів магнітного поля, корпус індикатора за допомогою шарніра змонтований на електричному апараті в зоні дії магнітного поля надструмів, поява яких викликає переливання магнітної рідини в менше плече U-подібної трубки.
Текст

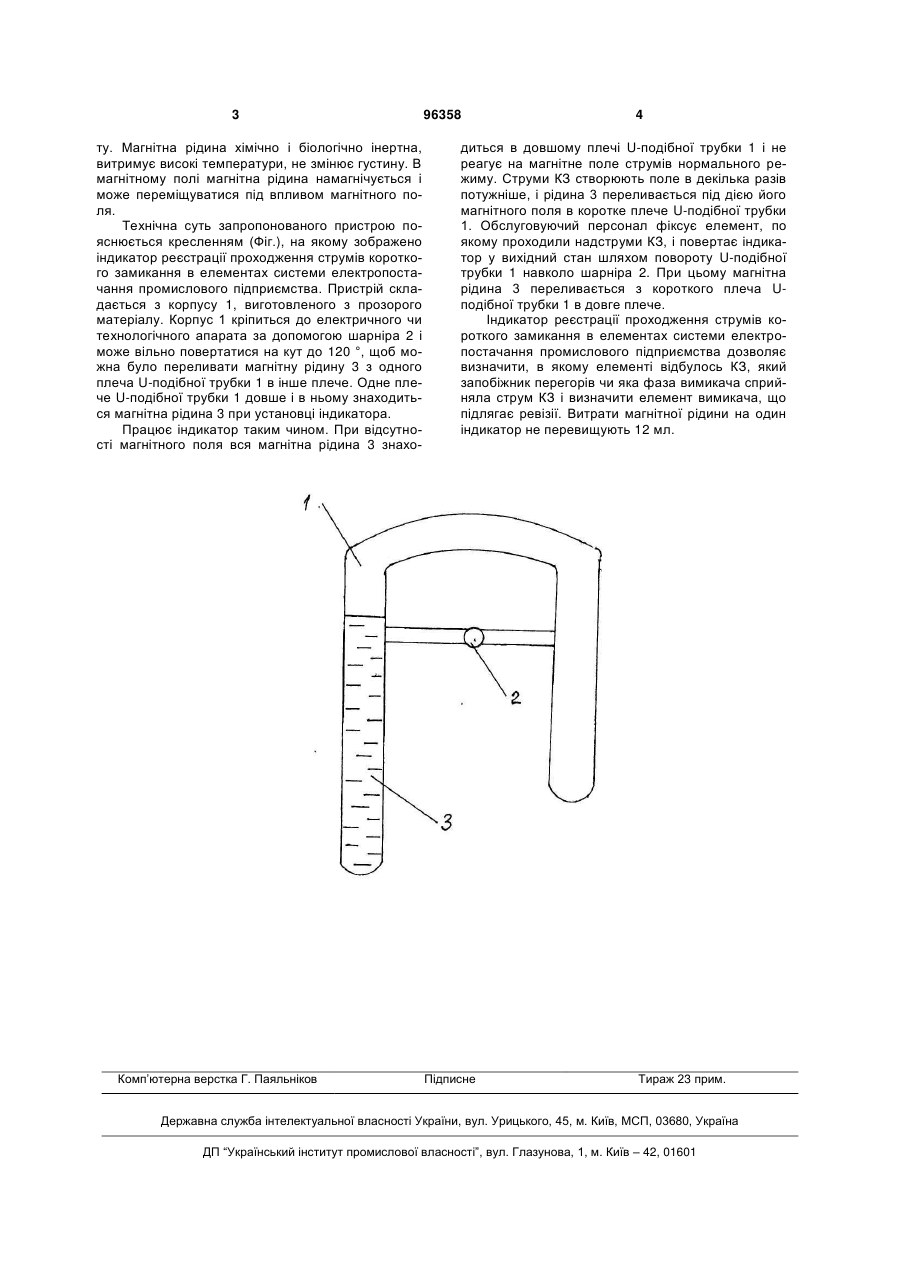

Індикатор струмів короткого замикання в елементах системи електропостачання промислового 3 ту. Магнітна рідина хімічно і біологічно інертна, витримує високі температури, не змінює густину. В магнітному полі магнітна рідина намагнічується і може переміщуватися під впливом магнітного поля. Технічна суть запропонованого пристрою пояснюється кресленням (Фіг.), на якому зображено індикатор реєстрації проходження струмів короткого замикання в елементах системи електропостачання промислового підприємства. Пристрій складається з корпусу 1, виготовленого з прозорого матеріалу. Корпус 1 кріпиться до електричного чи технологічного апарата за допомогою шарніра 2 і може вільно повертатися на кут до 120 °, щоб можна було переливати магнітну рідину 3 з одного плеча U-подібної трубки 1 в інше плече. Одне плече U-подібної трубки 1 довше і в ньому знаходиться магнітна рідина 3 при установці індикатора. Працює індикатор таким чином. При відсутності магнітного поля вся магнітна рідина 3 знахо Комп’ютерна верстка Г. Паяльніков 96358 4 диться в довшому плечі U-подібної трубки 1 і не реагує на магнітне поле струмів нормального режиму. Струми КЗ створюють поле в декілька разів потужніше, і рідина 3 переливається під дією його магнітного поля в коротке плече U-подібної трубки 1. Обслуговуючий персонал фіксує елемент, по якому проходили надструми КЗ, і повертає індикатор у вихідний стан шляхом повороту U-подібної трубки 1 навколо шарніра 2. При цьому магнітна рідина 3 переливається з короткого плеча Uподібної трубки 1 в довге плече. Індикатор реєстрації проходження струмів короткого замикання в елементах системи електропостачання промислового підприємства дозволяє визначити, в якому елементі відбулось КЗ, який запобіжник перегорів чи яка фаза вимикача сприйняла струм КЗ і визначити елемент вимикача, що підлягає ревізії. Витрати магнітної рідини на один індикатор не перевищують 12 мл. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShort-current indicator for elements of power supply system of an industrial plant
Автори англійськоюShesterenko Volodymyr Yevhenovych, Shesterenko Oleksandra Volodymyrivna
Назва патенту російськоюИндикатор токов короткого замыкания в элементах системы электроснабжения промышленного предприятия
Автори російськоюШестеренко Владимир Евгеньевич, Шестеренко Александра Владимировна
МПК / Мітки
МПК: H01R 11/03
Мітки: електропостачання, замикання, короткого, елементах, індикатор, підприємства, струмів, системі, промислового
