Процес розділення фільтрувального елемента

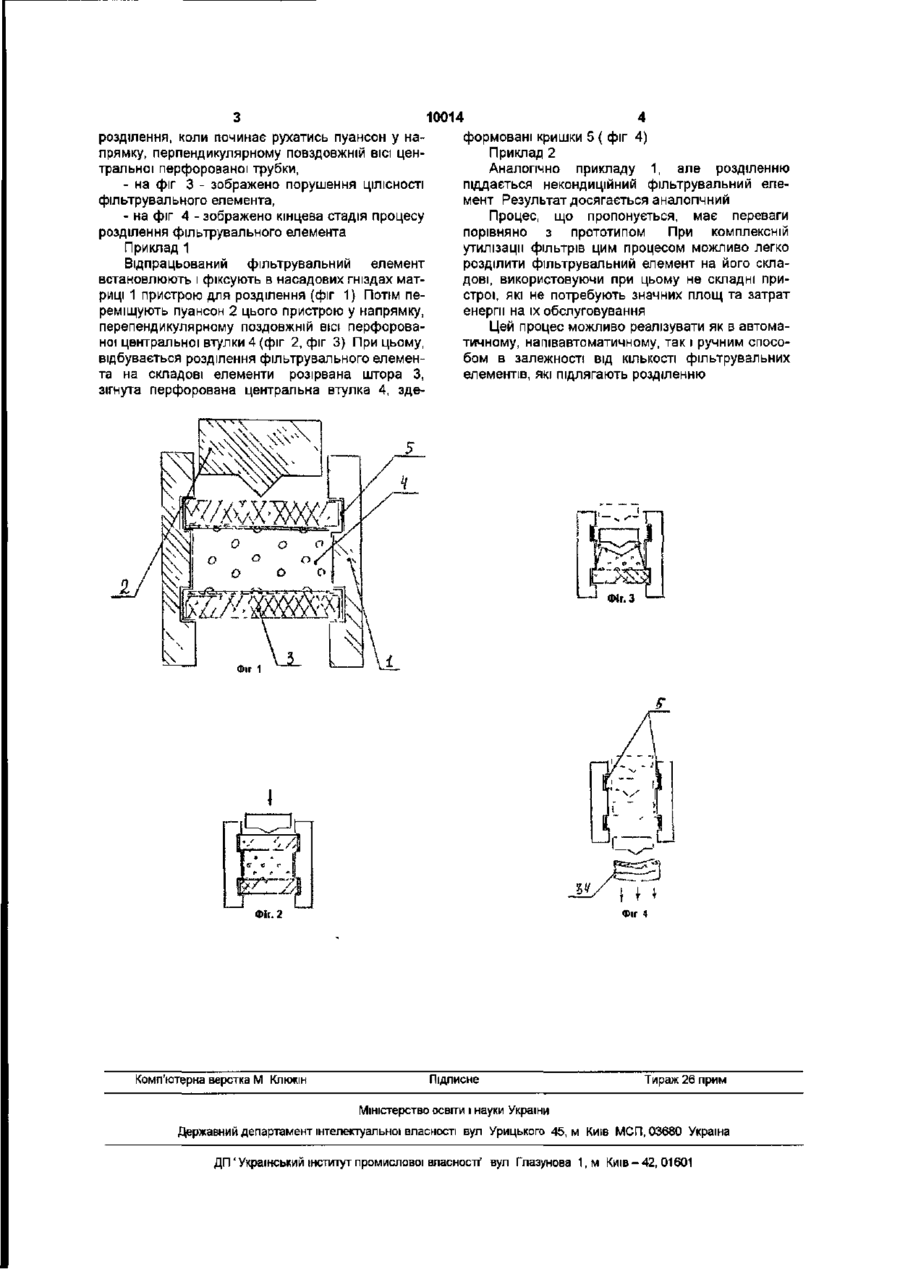

Процес розділення фільтрувального елемента, який складається з штори, центральної перфо рованої трубки і кришки, шляхом порушення його ЦІЛІСНОСТІ, який відрізняється тим, що порушення ЦІЛІСНОСТІ здійснюється шляхом попереднього встановлення і фіксації фільтрувального елемента в посадочних гніздах матриці пристрою для розділення фільтрувальних елементів з наступним переміщенням пуансона цього пристрою в напрямку, перепендикулярному повздовжній осі центральної перфорованої трубки до руйнування фільтрувального елемента на складові Корисна модель відноситься до галузі переробки твердих ВІДХОДІВ, а саме, до переробки фільтрів для очищення масла для двигунів внутрішнього згорання в т ч , переробки окремих складових відпрацьованих чи некондиційних фільтрувальних елементів масляних фільтрів, паливних фільтрів, повітряних фільтрів, які містять центральну перфоровану втулку, штору та, переважно, металічні кришки Відомий процес перепобки масляних фільтрів [патент РФ № 2163847, МІЖ В09В 3/00, опуб 10 03 2001] Він включає фіксацію за допомогою зажимного пристрою корпусу фільтра, розрізання корпусу масляного фільтру на кожух і основу, відокремлення один від одного, а також відділення від них внутрішніх елементів масляного фільтру При цьому, корпус фільтру обертається навколо своєї ВІСІ, а пристій для розрізання корпусу і основи обертається навколо них і здійснює розрізання масляного фільтру Недоліком цього процесу розрізання є складність його апаратурного оформлення, складна технологія, велика трудомісткість Як найбільш близьке по технічній суті та досягаемому результату це рішення прийнято за прототип В основу корисної моделі поставлена задача створення такого способу розділення фільтрувального елемента, який би забезпечив швидке і ефективне розділення його на складові частини для подальшої утилізації Ця задача вирішується наступним чином у процесі розділення фільтрувального елемента, який складається із штори, центральної перфорованої трубки і кришки, шляхом порушення його ЦІЛІСНОСТІ, згідно корисної моделі, порушення ЦІЛІСНОСТІ здійснюється шляхом попереднього встановлення і фіксації фільтрувального елемента в насадових гніздах матриці пристрою для розділення фільтрувальних елементів з наступним переміщенням пуансона цього пристрою в напрямку, перепендикулярному повздовжній ВІСІ центральної перфорованої трубки до руйнування фільруючого елемента на складові Загальними ознаками з прототипом є порушення ЦІЛІСНОСТІ фільтрувального елемента Відрізняльними ознаками від прототипу є попереднє встановлення і фіксація фільтрувального елемента в насадових гніздах матриці пристрою, - переміщення пуансону пристрою у напрямку, перпендикулярному повздовжній ВІСІ центральної перфорованої трубки Процес пояснюється конкретними прикладами його здійснення, де - на фіг 1 - зображена схема процесу розділення в статичному, початковому стані, - на фіг 2 - зображено початок процесу 10014 розділення, коли починає рухатись пуансон у напрямку, перпендикулярному повздовжній ВІСІ центральної перфорованої трубки, - на фіг 3 - зображено порушення ЦІЛІСНОСТІ фільтрувального елемента, - на фіг 4 - зображено кінцева стадія процесу розділення фільтрувального елемента Приклад 1 Відпрацьований фільтрувальний елемент встановлюють і фіксують в насадових гніздах матриці 1 пристрою для розділення (фіг 1) Потім переміщують пуансон 2 цього пристрою у напрямку, перепендикулярному поздовжній ВІСІ перфорованої центральної втулки 4 (фіг 2, фіг 3) При цьому, відбувається розділення фільтрувального елемента на складові елементи розірвана штора З, зігнута перфорована центральна втулка 4, зде формовані кришки 5 ( фіг 4) Приклад 2 Аналогічно прикладу 1, але розділенню піддається некондиційний фільтрувальний елемент Результат досягається аналогічний Процес, що пропонується, має переваги порівняно з прототипом При комплексній утилізації фільтрів цим процесом можливо легко розділити фільтрувальний елемент на його складові, використовуючи при цьому не складні пристрої, які не потребують значних площ та затрат енергії на їх обслуговування Цей процес можливо реалізувати як в автоматичному, напівавтоматичному, так і ручним способом в залежності від КІЛЬКОСТІ фільтрувальних елементів, які підлягають розділенню Фіг. З Фіг 1 Комп'ютерна верстка М Клкжін Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45, м Київ МСП, 03680 Україна ДП ' Український інститут промислової власності' вул Глазунова 1,м Київ-42, 01601
