Надзвуковий газоструминний дотискуючий компресор

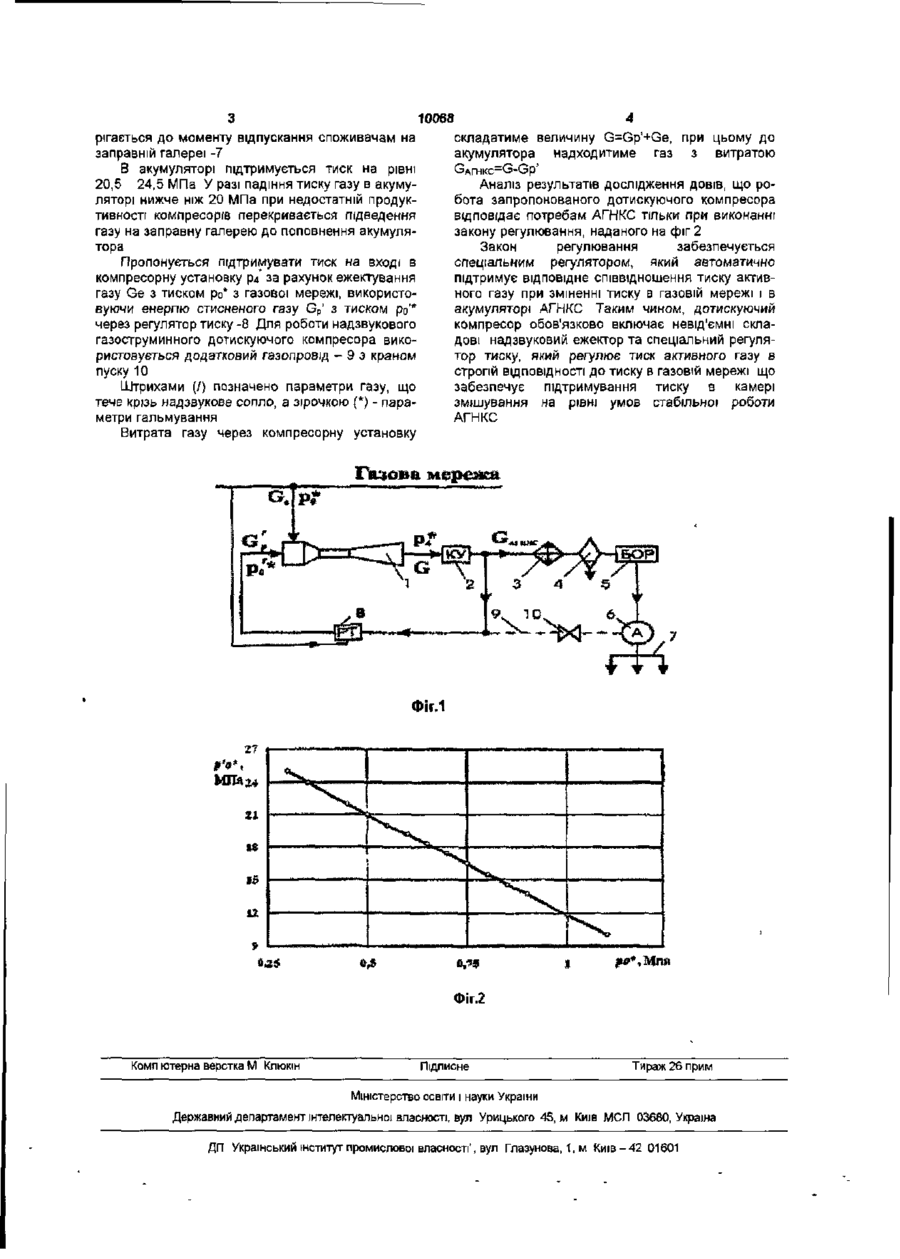

Надзвуковий газоструминний дотискуючий компресор, що містить надзвукове активне сопло, пасивне дозвукове сопло, камеру змішування та дифузор, який відрізняється тим, що додатково містить спеціальний регулятор тиску, який виконаний з можливістю регулювання тиску активного газу в строгій ВІДПОВІДНОСТІ до тиску в газовій мережі Корисна модель відноситься до галузі струминної техніки, яка може бути використана в якості дотискуючого компресора на автомобільній газонаповнювальній компресорній станції (АГНКС) та інших об'єктах газопостачання Мета корисної моделі - забезпечення працездатності АГНКС при зменшенні тиску в газовій мережі за межі мінімально допустимого Відомий газоструминний ежектор [див А с СРСР № 1682636, МКВ 4 F04 F5/22,5/25,5/54], який містить надзвукове активне сопло, пасивне дозвукове сопло, камеру змішування та дифузор геометричні розміри яких є взаємозалежними Пристрій використовується, як насос попереднього розрідження Недоліком пристрою є відсутність саморегулювання при ЗМІНІ параметрів активного та пасивного середовища Відомий струминний насос [див Деклараційний патент України № 42574 А, МКВ 7 F04 F5/48], який містить приймальні камери активного та пасивного газу такої конструкції, яка забезпечує автоматичне регулювання тиску активного газу залежно від його витрати з одночасним регулюванням параметрів суміші в камері змішування Корисна моедпь використовується в теплотехніці як парорідинний ежектор Недоліком пристрою є те що він не забезпечує саморегулювання параметрів активного газу в залежності від параметрів пасивного Це не дає можливості використання його в якості дотискуючого компресора на АГНКС та інших об'єктах газопостачання Корисна модель вирішує задачу удосконалення конструкції струминних насосів для можливості використання fx в якості дотискуючих компресорів на АГНКС за рахунок забезпечення автоматичного регулювання тиску активного газу залежно від тиску пасивного, що дозволяє підтримувати тиск в камері змішування на рівні умов стабільної роботи АГНКС і забезпечити її стійку роботу в широкому діапазоні зміни тиску в газовій мережі Поставлена задача вирішується тим що в схемі підключення струминного насосу який містить надзвукове активне сопло, пасивне дозвукове сопло, камеру змішування та дифузор встановлюється спеціальний регулятор тиску активного газу, який регулює тиск активного газу в строгій ВІДПОВІДНОСТІ до тиску в газовій мережі, що забезпечує підтримування тиску в камері змішування на рівні умов стабільної роботи АГНКС Суть корисної моделі полягає в наступному Важливою складовою ефективної роботи струминного насосу в якості дотискуючого компресора є забезпечення необхідного рівня тиску на вході в АГНКС при значних коливаннях тиску в газовій мережі На фіг 1 надана спрощена схема АГНКС-500 Схемою передбачено надходження газу з газової мережі через надзвуковий ежектор -1 до компресорної установки -2 , яка здійснює його стиснення в багатоступеневих компресорах з проміжним охолодженням в холодильниках -3 до 25МПа Після відділення вологи та масляних домішок в агрегаті -4, осушення до вмісту вологи 9 мг/м3 в блоці -5 газ надходить до акумулятора -6, де збе 00 CD 10068 складатиме величину G=Gp'+Ge, при цьому до акумулятора надходитиме газ з витратою рігається до моменту відпускання споживачам на заправній галереї -7 В акумуляторі підтримується тиск на рівні 20,5 24,5 МПа У разі падіння тиску газу в акумуляторі нижче ніж 20 МПа при недостатній продуктивності компресорів перекривається підведення газу на заправну галерею до поповнення акумулятора Пропонується підтримувати тиск на вході в компресорну установку р/ за рахунок ежектування газу Ge з тиском ро* з газової мережі, використовуючи енергію стисненого газу Gp' з тиском ро'* через регулятор тиску -8 Для роботи надзвукового газоструминного дотискуючого компресора використовується додатковий газопровід - 9 з краном пуску 10 Штрихами (/) позначено параметри газу, що тече крізь надзвукове сопло, а зірочкою (*) - параметри гальмування Витрата газу через компресорну установку Аналіз результатів дослідження довів, що робота запропонованого дотискуючого компресора відповідає потребам АГНКС тільки при виконанні закону регулювання, наданого на фіг 2 Закон регулювання забезпечується спеціальним регулятором, який автоматично підтримує відповідне співвідношення тиску активного газу при зміненні тиску в газовій мережі і в акумуляторі АГНКС Таким чином, дотискуючий компресор обов'язково включає невід'ємні складові надзвуковий ежектор та спеціальний регулятор тиску, який регулює тиск активного газу в строгій ВІДПОВІДНОСТІ до тиску в газовій мережі що забезпечує підтримування тиску в камері змішування на рівні умов стабільної роботи АГНКС ФІГ.1 #'** 21 18 Ш& 12 0,2$ Фіг.2 Комп ютерна верстка М Кпюкін Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького 45, м Київ МСП 03680, Україна ДП Український інститут промислової власності', вул Глазунова, 1, м Київ-42 01601
