Феритна графітизована сталь

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 10296

Опубліковано: 15.11.2005

Автори: Нестерук Сергій Петрович, Берчук Дмитро Миколайович, Павленко Олена Петрівна, Козак Дмитро Сергійович, Ширяєв Віктор Володимирович, Бубликов Валентин Борисович

Завантажити PDF файл.

Формула / Реферат

Феритна графітизована сталь, яка містить вуглець, кремній, марганець, сірку, фосфор, хром та залізо, яка відрізняється тим, що додатково містить нікель, магній та барій при наступному співвідношенні інгредієнтів в масових частках, %:

вуглець

1,30-2,00

кремній

1,70-2,80

марганець

0,10-0,55

нікель

0,30-0,90

магній

0,02-0,05

барій

0,005-0,02

сірка

0,04

фосфор

0,08

хром

0,1

залізо

решта.

Текст

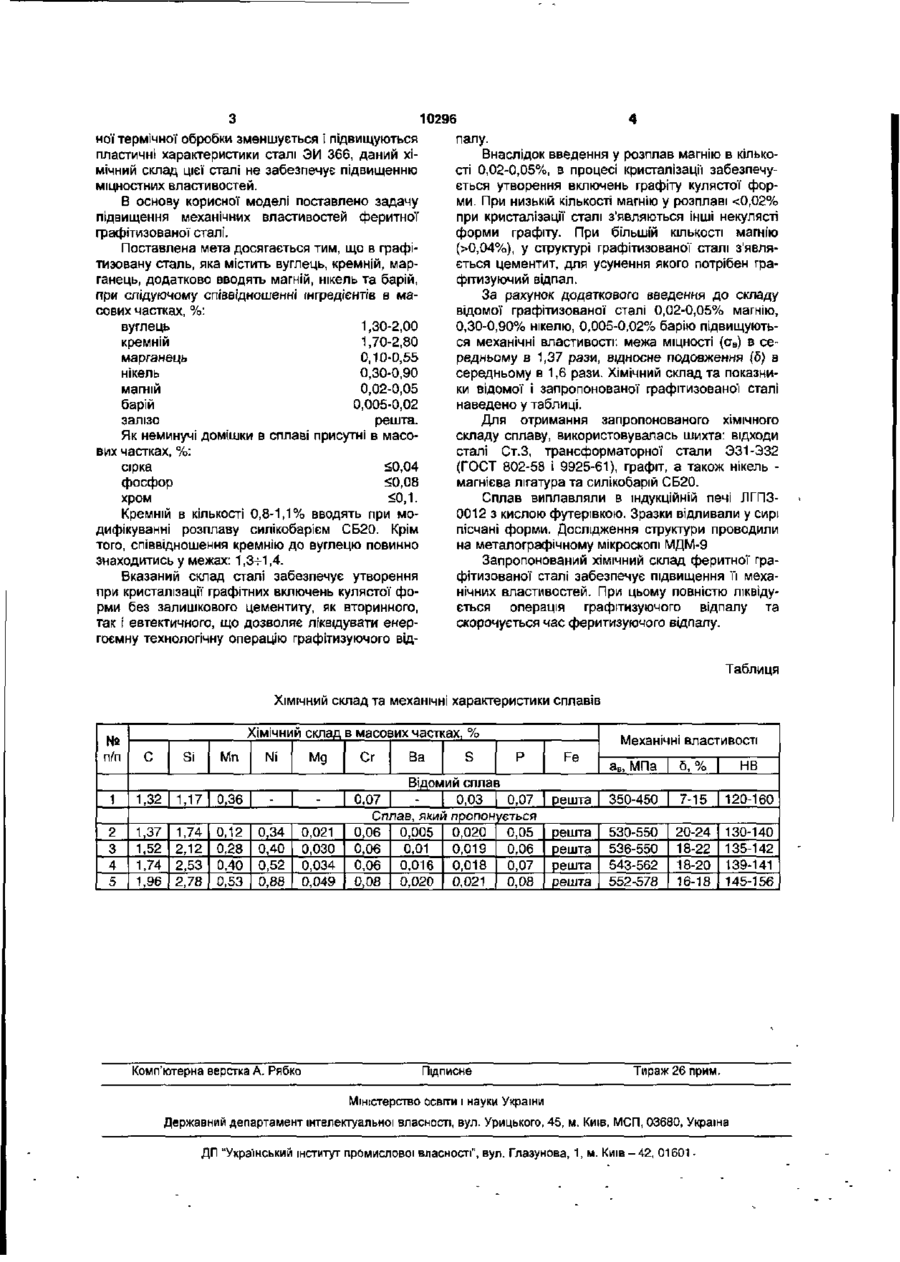

УКРАЇНА МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ UA 01,10296 ' (19) 0,04%), у структурі графітизованої сталі з'являється цементит, для усунення якого потрібен графітизуючий відпал. За рахунок додаткового введення до складу відомої графітизованої сталі 0,02-0,05% магнію, 0,30-0,90% нікелю, 0,005-0,02% барію підвищуються механічні властивості: межа міцності (ов) в середньому в 1,37 рази, відносне подовження (5) в середньому в 1,6 рази. Хімічний склад та показники відомої і запропонованої графітизованої сталі наведено у таблиці. Для отримання запропонованого хімічного складу сплаву, використовувалась шихта: відходи сталі Ст.З, трансформаторної стали Э31-Э32 (ГОСТ 802-58 і 9925-61), графіт, а також нікель магнієва лігатура та силікобарій СБ20. Сплав виплавляли в індукційній печі ЛГПЗ0012 з кислою футерівкою. Зразки відливали у сирі пісчані форми. Дослідження структури проводили на металографічному мікроскопі МДМ-9 Запропонований хімічний склад феритної' графітизованої сталі забезпечує підвищення її механічних властивостей. При цьому повністю ліквідується операція графітизуючого відпалу та скорочується час феритизуючого відпалу. Таблиця ХІМІЧНИЙ склад та механічні характеристики сплавів № nfn Хімічний склад в масових частках, % С Si Мп Ni Mg 1 1,32 1,17 0,36 CVJ 1,37 1,52 1,74 1,96 1,74 2,12 2,53 2,78 0,12 0,28 0,40 0,53 0,34 0,40 0,52 0,88 0,021 0,030 0,034 0,049 3 4 5 Комп'ютерна верстка А. Рябко Cr Ва S Механічні властивості Р Відомий сплав 0,07 0,03 0,07 Сплав, який пропонується 0,06 0,005 0,020 0,05 0,01 0,06 0,019 0,06 0,07 0,06 0,016 0,018 0,08 0,020 0,021 0,08 Підписне Fe ав, МПа 5,% НВ решта 350-450 7-15 120-160 решта решта решта решта 530-550 536-550 543-562 552-578 20-24 18-22 18-20 16-18 130-140 135-142 139-141 145-156 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

A ferritic graphitized steel

Автори англійською

Bublykov Valentyn Borysovych, Kozak Dmytro Serhiiovych, Berchuk Dmytro Mykolaiovych

Назва патенту російською

Ферритная графитизированная сталь

Автори російською

Бубликов Валентин Борисович, Козак Дмитрий Сергеевич, Берчук Дмитрий Николаевич

МПК / Мітки

МПК: C22C 38/40, C22C 38/00

Мітки: феритна, графітизована, сталь

Код посилання

<a href="https://ua.patents.su/2-10296-feritna-grafitizovana-stal.html" target="_blank" rel="follow" title="База патентів України">Феритна графітизована сталь</a>

Подібні патенти
