Вимірювач ложа для імплантата

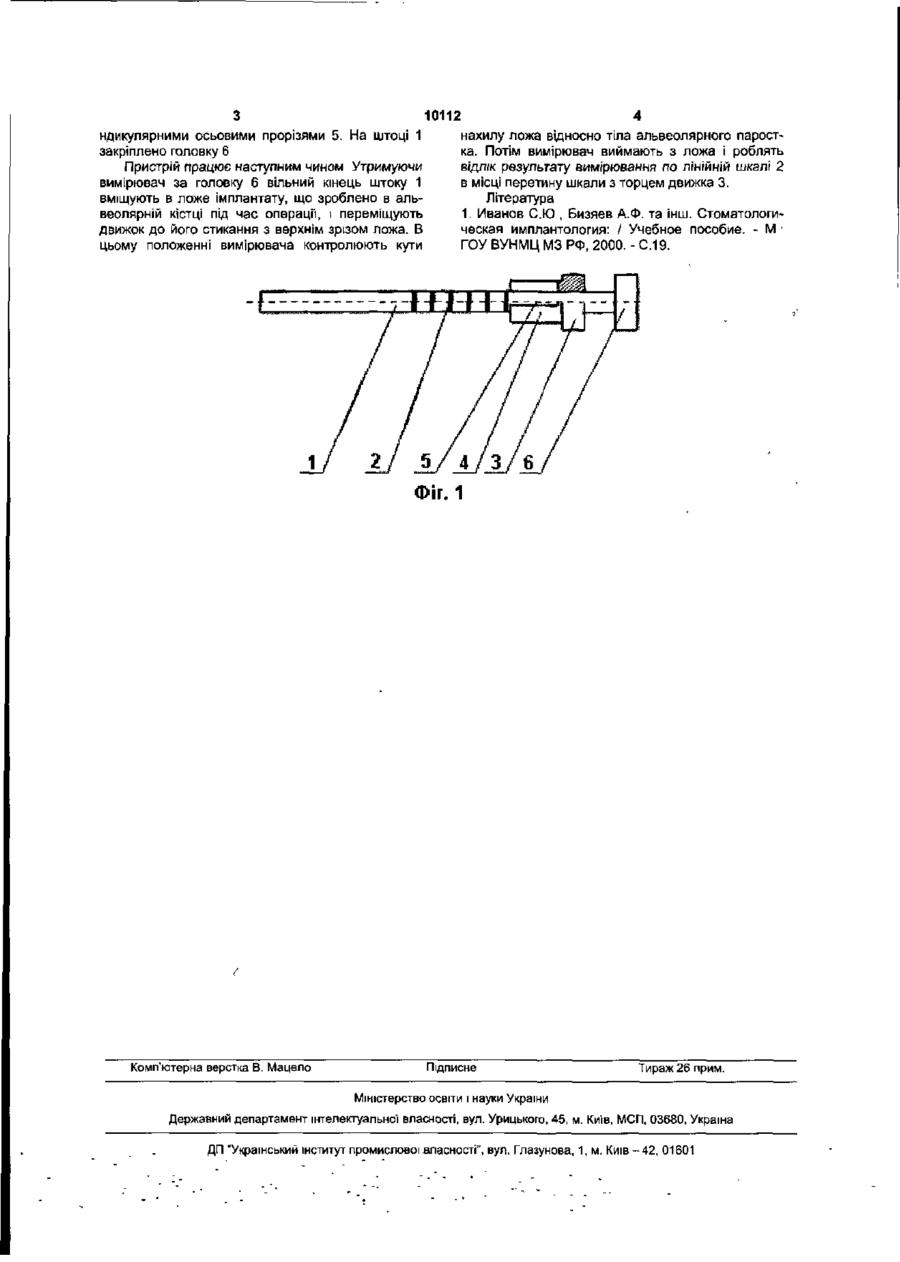

Вимірювач ложа для імплантата, що містить шток з головкою та лінійною шкалою, який відрізняється тим, що він додатково містить движок, який може пересуватися по штоку та має чотири пелюстки, які притискаються до штока силами пружності і виконані з торця движка двома взаємно перпендикулярними осьовими прорізями. Корисна модель відноситься до медицини, а точніше до пристроїв, що призначені для проведення операцій з встановлення в щелепу зубних імплантатів. Під час проведення операцій з встановлення зубних імплантатів є імовірність виходу хірургічних інструментів за межі допустимої зони в альвеолярній кістці. Тому важливе значення для проведення операцій має проблема визначення положення та розмірів ложа для імплантата. Відомим інструментом, за допомогою якого визначаються ці параметри є вимірювач ложа для імплантату [1], що містить шток з головкою та лінійною шкалою. Недоліком прототипу є мала точність відліку результату вимірювання, що викликана недостатнім освітленням порожнини рота, відсутністю можливості фіксації результату вимірювання та покажчика по якому робиться відлік результатів вимірювання . Корисна модель, що заявляється, вирішує задачу підвищення точності відліку результату вимірювання Технічний результат, що досягається, полягає в підвищенні точності відліку результату вимірювання за рахунок введення спеціального покажчика, за допомогою якого робиться ВІДЛІК результатів вимірювання глибини ложа та фіксується результат вимірювання Зазначена задача вирішується завдяки тому, що запропонований вимірювач ложа для імплантату, що містить шток з головкою та лінійною шкалою, згідно корисної моделі додатково містить движок, який може пересуватися по штоку та має чотири пелюстки, які притискаються до штока силами пружності і виконані з торця движка двома взаємно перпендикулярними осьовими прорізями. Відмінною особливістю вимірювача ложа для імплантату, який заявляється, є те, що він додатково містить движок, який може пересуватися по штоку та має чотири пелюстки, які притискаються до штока силами пружності І виконані з торця движка двома взаємно перпендикулярними осьовими прорізями. Завдяки тому, що вимірювач ложа для імплантату, який заявляється, додатково містить движок, що рухається по штоку, з'являється можливість робити відлік результатів вимірювання відносно покажчика, яким слугує торець движка Оскільки движок має чотири пелюстки, які виконані з його торця двома взаємно перпендикулярними осьовими прорізями, то ці пелюстки мають змогу пружно згинатися як консольні балки і постійно тиснути на шток. В результаті такого тиску утворюються сили тертя, що утримують движок відносно штока в нерухомому положенні і дають змогу зробити ВІДЛІК результатів вимірювання за межами ротової порожнини в умовах достатнього освітлення під зручним кутом зору Сутність корисної моделі пояснюється за допомогою Фіг.1, на якій подано схему запропонованого пристрою. По штоку вимірювача 1, на якому нанесені риски лінійної шкали 2, пересувається движок 3. В движку 3 з його торця зроблено чотири пелюстки 4, які виконані з його торця двома взаємно перпе CM да 10112 ндикулярними осьовими прорізями 5. На штоці 1 закріплено головку 6 Пристрій працює наступним чином Утримуючи вимірювач за головку 6 вільний кінець штоку 1 вміщують в ложе імплантату, що зроблено в альвеолярній кістці під час операції, і переміщують движок до його стикання з верхнім зрізом ложа. В цьому положенні вимірювача контролюють кути Комп'ютерна верстка В. Мацело нахилу ложа відносно тіла альвеолярного паростка. Потім вимірювач виймають з ложа і роблять відлік результату вимірювання по лінійній шкалі 2 в місці перетину шкали з торцем движка 3. Література 1. Иванов С.Ю , Бизяев А.Ф. та інш. Стоматологическая имплантология: / Учебное пособие. - М • ГОУ ВУНМЦ МЗ РФ, 2000. - С.19. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
