Блок дрібнозбірного перекриття

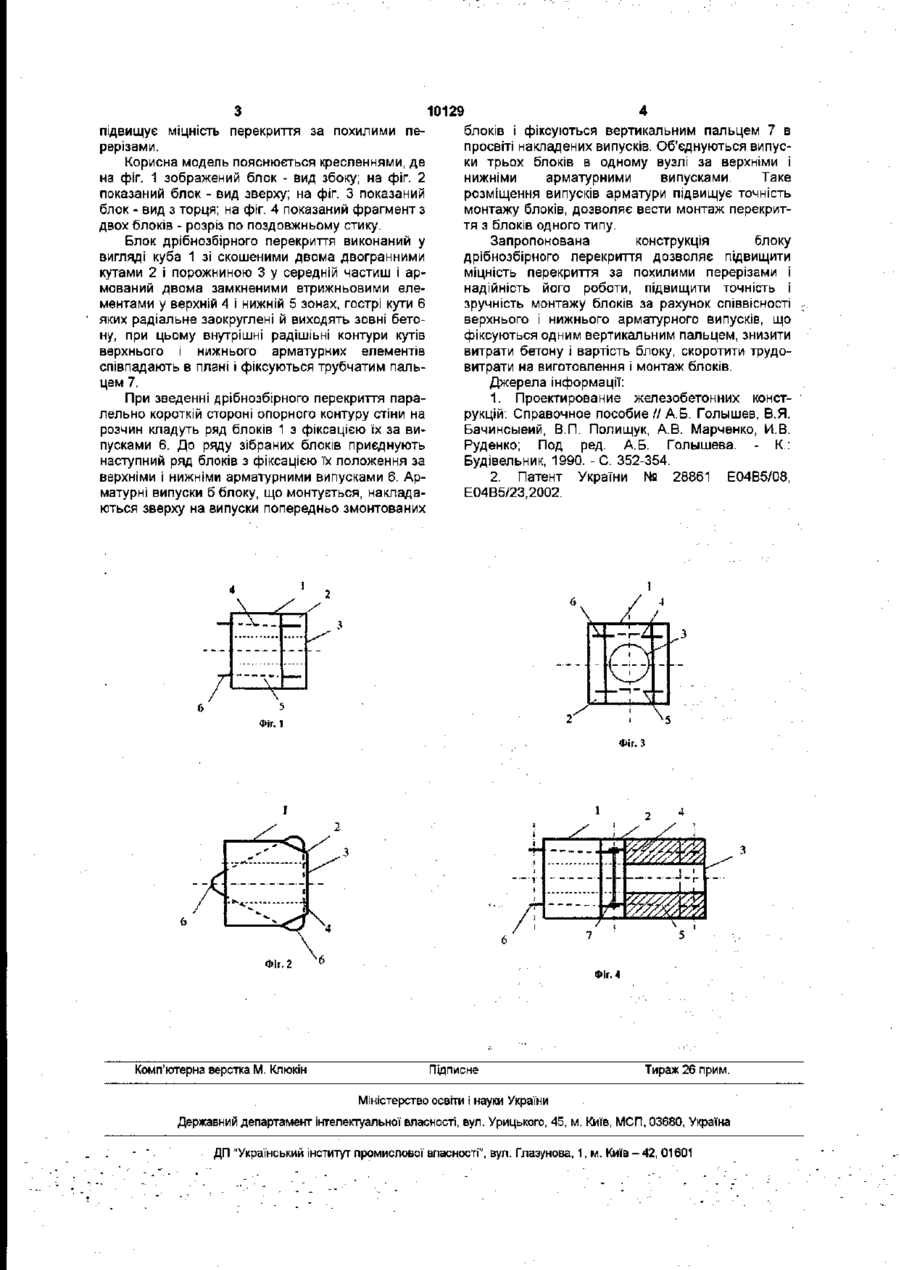

Блок дрібнозбірного перекриття, що виконаний прямокутним в плані зі скошеними двома кутами і армований сталевим елементом у вигляді контуру трикутника який відрізняється тим що блок виконаний у вигляді прямокутного паралелепіпеда включаючи куб зі скошеними двома вертикальними двогранними кутами і порожниною в середній частині, армований в верхній і нижній зонах замкненими по контуру трикутника стрижньовими елементами, внутрішній радіальний контур гострих кутів яких співпадає в плані для можливості заведення і фіксації кутів в просвіті накладених випусків вертикально розміщеним трубчатим пальцем при монтажі перекриття Корисна модель відноситься до галузі будівництва і може використовуватися для зведення дрібнозбірного перекриття Відомий збірний блок перекриття залізобетонна плита що виконана прямокутною в плані довжиною на проліт з ЛІНІЙНИМИ арматурними елементами, яка опирається на опорний контур [Проектирование железобетонних конструкцій Справочное пособие / А Б Голышев, В Я Бачинський, В П Полищук А В Марченко И В Руденко // Под ред А Б Голышева - К Будівельник 1990 -С 352-354] При цьому залізобетонні збірні блоки - плити громіздкі й важкі, потребують спеціальних транспортних засобів для доставки, кранового обладнання для монтажу унеможливлюють ручну кладку, обмежують багатоваріантність формоутворення, плити не з'єднані арматурою і фактично працюють незалежно одна від одної що знижує несучу здатність перекриття відсутність поперечної арматури зменшує МІЦНІСТЬ за похилими перерізами перекриття і надійність його роботи В основу корисної моделі поставлена задача спрощення конструкції блоку, його виготовлення і монтажу, підвищення точності і зручності монтажу блоків, скорочення КІЛЬКОСТІ їх типів в перекритті, підвищення МІЦНОСТІ перекриття за похилими перерізами та надійності його роботи Поставлена задача вирішується тим що блок включає бетонне тіло і арматуру і виконаний у вигляді прямокутного паралелепіпеда, включаючи куб, зі скошеними двома вертикальними двогранними кутами і порожниною в середній частині і армований у верхній і нижній зонах блоку двома сталевими стрижньовими елементами у вигляді замкнених сторін трикутника внутрішні радіальні контури гострих кутів яких співпадають в плані для можливості заведення і фіксації випущених зовні бетону кутів верхнього і нижнього арматурних елементів вертикально розміщеним трубчатим пальцем при монтажі перекриття Форма блоку у вигляді прямокутного паралелепіпеда куба проста і універсальна що дозволяє при зведенні перекриття обійтися блоками одного типу без застосування спеціальних опорних блоків Вертикальна СПІВВІСНІСТЬ верхніх і нижніх арматурних випусків блоків дозволяє виконувати їх фіксацію одним ЛІНІЙНИМ трубчатим пальцем що підвищує точність положення блоку і точність монтажу в цілому При цьому сталевий палець в бетоні виконує функцію поперечної арматури що Найбільш близьким технічним вирішенням до запропонованого є залізобетонний блок що включає бетонне тіло і арматуру виконаний прямокутним в плані з паралельно зміщеними в профілі плитними частинами з'єднаними середньою похилою частиною при цьому плита армована елементом у вигляді замкненого контуру трикутника, кути якого виходять зовні бетону блоку [Патент України № 28861 Е04В5/08 Е04В5/23, 2002] Недоліками прототипу є складність конструкції блоку, його виготовлення і монтажу до того ж окрема фіксація верхніх і нижніх випусків блоку знижує точність і зручність монтажу необхідність додаткових опорних блоків знижує уніфікацію CM 10129 підвищує МІЦНІСТЬ перекриття за похилими перерізами. Корисна модель пояснюється кресленнями, де на фіг. 1 зображений блок - вид збоку; на фіг. 2 показаний блок - вид зверху; на фіг. З показаний блок - вид з торця; на фіг. 4 показаний фрагмент з двох блоків - розріз по поздовжньому стику. Блок дрібнозбірного перекриття виконаний у вигляді куба 1 зі скошеними двома двогранними кутами 2 і порожниною 3 у середній частиш і армований двома замкненими етрижньовими елементами у верхній 4 і нижній 5 зонах, гострі кути 6 яких радіальне заокруглені й виходять зовні бетону, при цьому внутрішні радішіьні контури кутів верхнього і нижнього арматурних елементів співпадають в плані і фіксуються трубчатим пальцем 7. При зведенні дрібнозбірного перекриття паралельно короткій стороні опорного контуру стіни на розчин кладуть ряд блоків 1 з фіксацією їх за випусками 6. До ряду зібраних блоків приєднують наступний ряд блоків з фіксацією їх положення за верхніми і нижніми арматурними випусками 6. Арматурні випуски б блоку, що монтується, накладаються зверху на випуски попередньо змонтованих блоків і фіксуються вертикальним пальцем 7 в просвіті накладених випусків. Об'єднуються випуски трьох блоків в одному вузлі за верхніми і нижніми арматурними випусками. Таке розміщення випусків арматури підвищує точність монтажу блоків, дозволяє вести монтаж перекриття з блоків одного типу. Запропонована конструкція блоку дрібнозбірного перекриття дозволяє підвищити міцність перекриття за похилими перерізами і надійність його роботи, підвищити точність і зручність монтажу блоків за рахунок співвісності верхнього і нижнього арматурного випусків, що фіксуються одним вертикальним пальцем, знизити витрати бетону і вартість блоку, скоротити трудовитрати на виготовлення і монтаж блоків. Джерела інформації: 1. Проектирование железобетонних конструкцій: Справочное пособие//А.Б. Голышев, В.Я. Бачинсыеий, В.П. Полищук, А.В. Марченко, И.В. Руденко; Под ред. А.Б. Голышева. - К.: Будівельник, 1990. -С. 352-354. 2. Патент України № 28861 Е04В5/08, Е04В5/23.2002. -\ _ \ —" т \— 5 Фіг. 1 Фіг. З Фіг. 2 Комп'ютерна верстка М. Клюкін Фіг. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
