Пристрій для відпрацьовування практичних навичок гри у м’яч, переважно в футбол

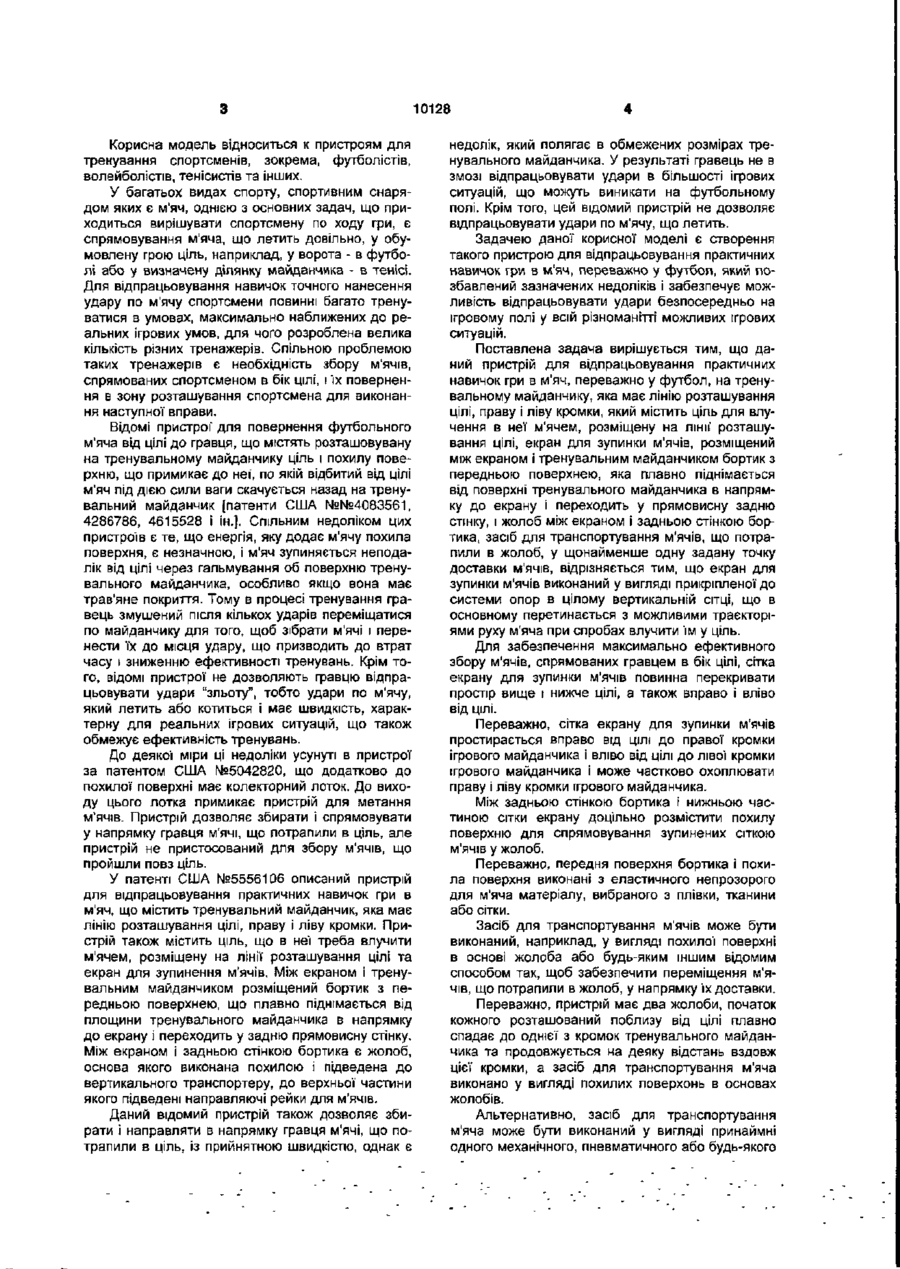

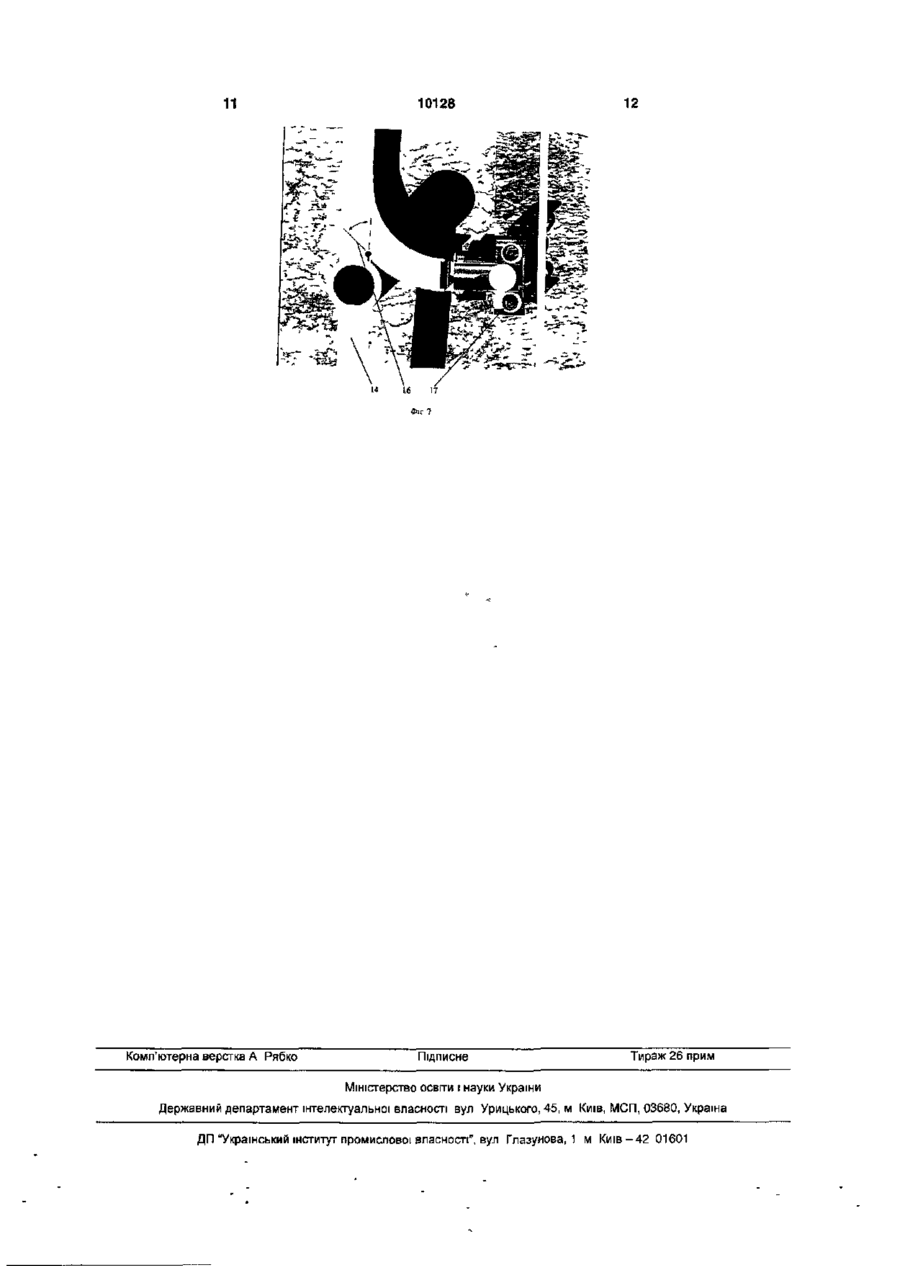

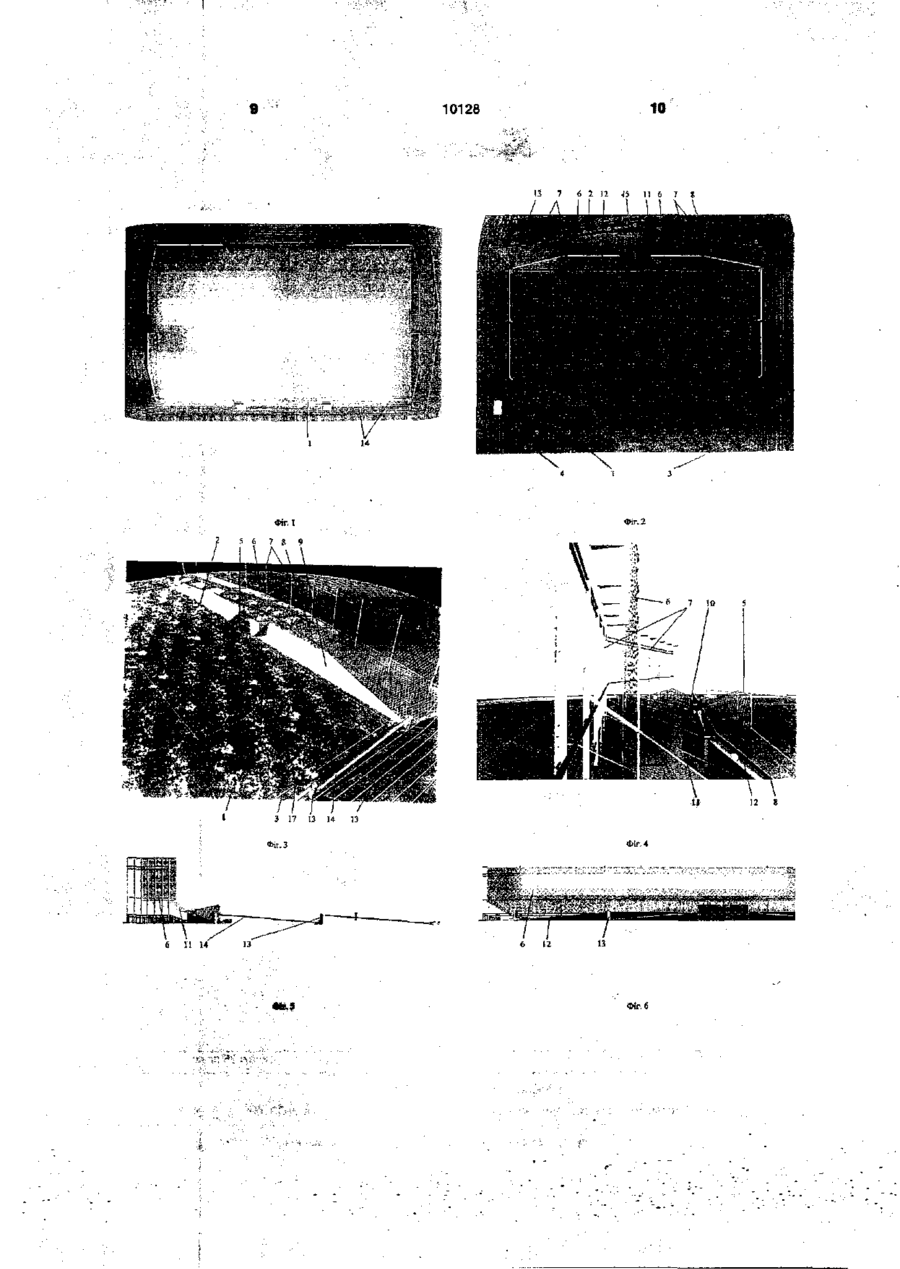

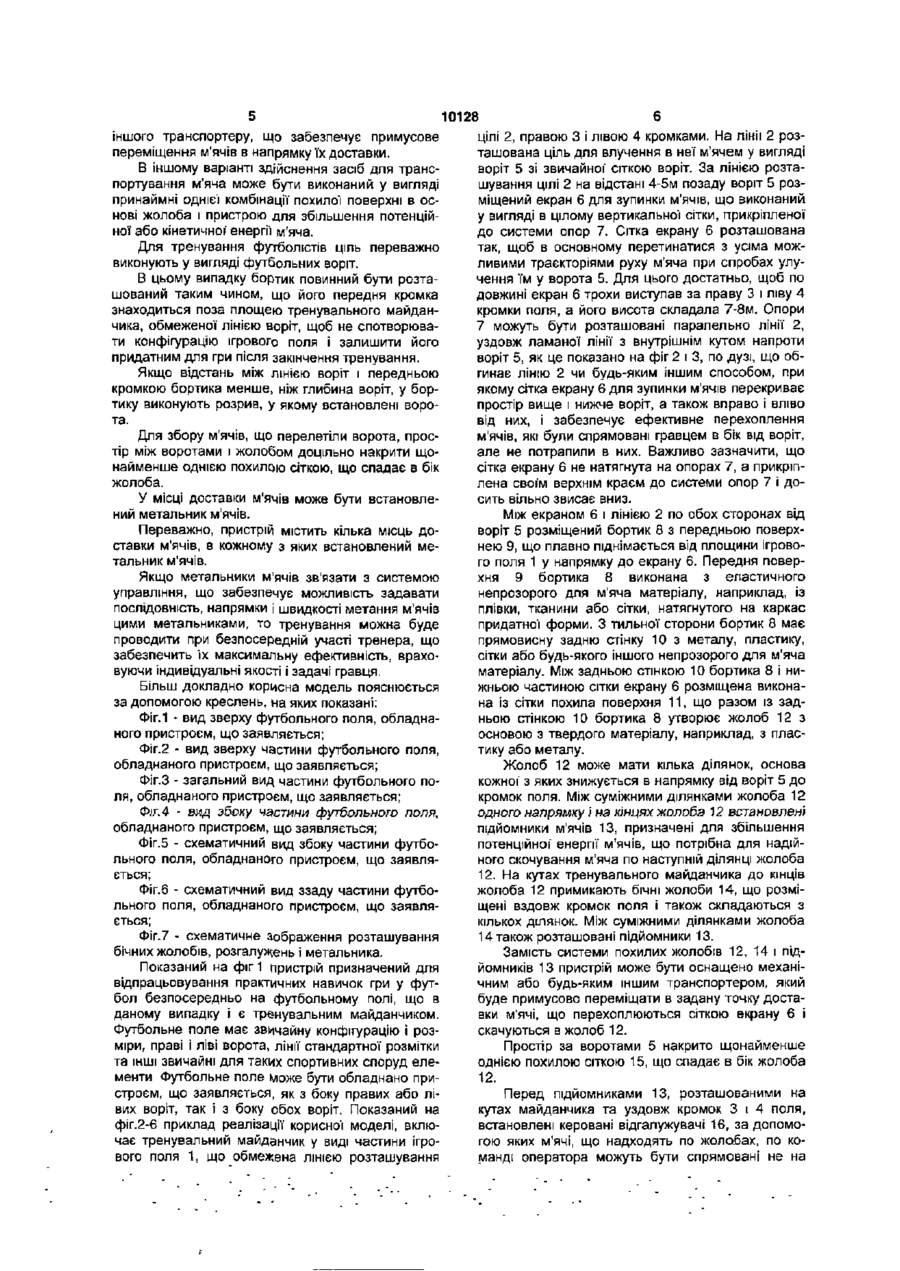

1. Пристрій для відпрацьовування практичних навичок гри в м'яч, переважно у футбол, на тренувальному майданчику, що має лінію розташування цілі, праву і ліву кромки, який містить ціль для влучання в неї м'ячем, розміщену на лінії розташування цілі, екран для зупинки м'ячів, розміщений між екраном і тренувальним майданчиком бортик з передньою поверхнею, що плавно піднімається від поверхні тренувального майданчика в напрямку до екрана і переходить у прямовисну задню стінку, і жолоб між екраном і задньою стінкою бортика, засіб для транспортування м'ячів, що потрапили в жолоб, у щонайменше одне місце їх доставки, який відрізняється тим, що екран для зупинки м'ячів виконаний у вигляді прикріпленої' до системи опор в цілому вертикальної' сітки, яка в основному перетинається з можливими траєкторіями руху м'яча при спробах влучання їм у ціль. 2. Пристрій за п.1, який відрізняється тим, що сітка екрана для зупинки м'ячів перекриває простір вище і нижче цілі, а також вправо і вліво від цілі. 3. Пристрій за п.2, який відрізняється тим, що сітка екрана для зупинки м'ячів простягається вправо від цілі до правої кромки ігрового майданчика і вліво від цілі до лівої кромки ігрового майданчика. 4. Пристрій за п.З, який відрізняється тим, що сітка екрана для зупинки м'ячів частково охоплює праву кромку Ігрового майданчика і частково охоплює ліву кромку ігрового майданчика. 5. Пристрій за п.1, який відрізняється тим, що між задньою стінкою бортика і нижньою частиною сітки екрана розміщена похила поверхня для спрямовування зупинених сіткою м'ячів у жолоб. 6. Пристрій за п.1, який відрізняється тим, що передня поверхня бортика виконана з еластичного непрозорого для м'яча матеріалу, вибраного з плівки, тканини або сітки. 7. Пристрій за п.5, який відрізняється тим, що похила поверхня виконана з еластичного непрозорого для м'яча матеріалу, вибраного з плівки, тканини або сітки. 8 Пристрій за п.1, який відрізняється тим, що засіб для транспортування м'ячів виконаний у вигляді похилої поверхні в основі жолоба. 9. Пристрій за одним з пп. 1-7, який відрізняється тим, що засіб для транспортування м'яча виконаний у вигляді принаймні одного транспортера, що забезпечує примусове переміщення м'яча в напрямку доставки. 10. Пристрій за одним з пп.1-7, який відрізняється тим, що засіб для транспортування м'яча виконаний у вигляді принаймні однієї комбінації похилої поверхні в основі жолоба і пристрою для збільшення потенційної або кінетичної енергії м'яча. 11. Пристрій за п.1, який відрізняється тим, що ціль виконана у вигляді футбольних воріт. 12. Пристрій за п.1, який відрізняється тим, що бортик розташований так, що його передня кромка знаходиться поза площею тренувального майданчика, обмеженою лінією воріт. 13. Пристрій за п.12, який відрізняється тим, що бортик має розрив, у якому установлені ворота. 14. Пристрій за п.13, який відрізняється тим, що простір за воротами накрито щонайменше однією похилою сіткою, що спадає в бік жолоба. 15. Пристрій за п.1, який відрізняється тим, що в місці доставки м'ячів встановлений метальник м'ячів. 16. Пристрій за п.15, який відрізняється тим, що містить кілька місць доставки м'ячів, в кожному з яких встановлений метальник м'ячів. 17. Пристрій за п.16, який відрізняється тим, що метальники м'ячів зв'язані із системою керування, що забезпечує можливість задавати послідовність, напрямки і швидкості метання м'ячів цими метальниками. 00 CM 10128 Корисна модель відноситься к пристроям для тренування спортсменів, зокрема, футболістів, волейболістів, тенісистів та інших. У багатьох видах спорту, спортивним снарядом яких є м'яч, однією з основних задач, що приходиться вирішувати спортсмену по ходу гри, є спрямовування м'яча, що летить довільно, у обумовлену грою ціль, наприклад, у ворота - в футболі або у визначену ділянку майданчика - в тенісі. Для відпрацьовування навичок точного нанесення удару по м'ячу спортсмени повинні багато тренуватися в умовах, максимально наближених до реальних ігрових умов, для чого розроблена велика кількість різних тренажерів. Спільною проблемою таких тренажерів є необхідність збору м'ячів, спрямованих спортсменом в бік цілі, і їх повернення в зону розташування спортсмена для виконання наступної вправи. Відомі пристрої для повернення футбольного м'яча від цілі до гравця, що містять розташовувану на тренувальному майданчику ціль і похилу поверхню, що примикає до неї, по якій відбитий від цілі м'яч під дією сили ваги скачується назад на тренувальний майданчик [патенти США №№4083561, 4286786, 4615528 і ін.]. Спільним недоліком цих пристроїв є те, що енергія, яку додає м'ячу похила поверхня, є незначною, і м'яч зупиняється неподалік від цілі через гальмування об поверхню тренувального майданчика, особливо якщо вона має трав'яне покриття. Тому в процесі тренування гравець змушений після кількох ударів переміщатися по майданчику для того, щоб зібрати м'ячі і перенести їх до місця удару, що призводить до втрат часу і зниженню ефективності тренувань. Крім того, відомі пристрої не дозволяють гравцю відпрацьовувати удари "зльоту", тобто удари по м'ячу, який летить або котиться і має швидкість, характерну для реальних ігрових ситуацій, що також обмежує ефективність тренувань. До деякої міри ці недоліки усунуті в пристрої за патентом США №5042820, що додатково до похилої поверхні має колекторний лоток. До виходу цього лотка примикає пристрій для метання м'ячів. Пристрій дозволяє збирати І спрямовувати у напрямку гравця м'ячі, що потрапили в ціль, але пристрій не пристосований для збору м'ячів, що пройшли повз ціль. У патенті США №5556106 описаний пристрій для відпрацьовування практичних навичок гри в м'яч, що містить тренувальний майданчик, яка має лінію розташування цілі, праву і ліву кромки. Пристрій також містить ціль, що в неї треба влучити м'ячем, розміщену на лінії розташування цілі та екран для зупинення м'ячів. Між екраном і тренувальним майданчиком розміщений бортик з передньою поверхнею, що плавно піднімається від площини тренувального майданчика в напрямку до екрану і переходить у задню прямовисну стінку. Між екраном і задньою стінкою бортика є жолоб, основа якого виконана похилою і підведена до вертикального транспортеру, до верхньої частини якого підведені направляючі рейки для м'ячів. Даний відомий пристрій також дозволяє збирати І направляти в напрямку гравця м'ячі, що потрапили в ціль, із прийнятною швидкістю, однак є недолік, який полягає в обмежених розмірах тренувального майданчика. У результаті гравець не в змозі відпрацьовувати удари в більшості Ігрових ситуацій, що можуть виникати на футбольному полі. Крім того, цей відомий пристрій не дозволяє відпрацьовувати удари по м'ячу, що летить. Задачею даної корисної моделі є створення такого пристрою для відпрацьовування практичних навичок гри в м'яч, переважно у футбол, який позбавлений зазначених недоліків і забезпечує можливість відпрацьовувати удари безпосередньо на ігровому полі у всій різноманітті можливих ігрових ситуацій. Поставлена задача вирішується тим, що даний пристрій для відпрацьовування практичних навичок гри в м'яч, переважно у футбол, на тренувальному майданчику, яка має лінію розташування цілі, праву і ліву кромки, який містить ціль для влучення в неї м'ячем, розміщену на лінії' розташування цілі, екран для зупинки м'ячів, розміщений між екраном і тренувальним майданчиком бортик з передньою поверхнею, яка плавно піднімається від поверхні тренувального майданчика в напрямку до екрану і переходить у прямовисну задню стінку, і жолоб між екраном І задньою стінкою бортика, засіб для транспортування м'ячів, що потрапили в жолоб, у щонайменше одну задану точку доставки м'ячів, відрізняється тим, що екран для зупинки м'ячів виконаний у вигляді прикріпленої до системи опор в цілому вертикальній сітці, що в основному перетинається з можливими траєкторіями руху м'яча при спробах влучити їм у ціль. Для забезпечення максимально ефективного збору м'ячів, спрямованих гравцем в бік цілі, сітка екрану для зупинки м'ячів повинна перекривати простір вище і нижче цілі, а також вправо і вліво ВІД ЦІЛІ. Переважно, сітка екрану для зупинки м'ячів простирається вправо від ЦІЛІ ДО правої кромки ігрового майданчика і вліво від цілі до лівої кромки ігрового майданчика і може частково охоплювати праву і ліву кромки ігрового майданчика. Між задньою стінкою бортика і нижньою частиною сітки екрану доцільно розмістити похилу поверхню для спрямовування зупинених сіткою м'ячів у жолоб. Переважно, передня поверхня бортика І похила поверхня виконані з еластичного непрозорого для м'яча матеріалу, вибраного з плівки, тканини або сітки. Засіб для транспортування м'ячів може бути виконаний, наприклад, у вигляді похилої поверхні в основі жолоба або будь-яким іншим відомим способом так, щоб забезпечити переміщення м'ячів, що потрапили в жолоб, у напрямку їх доставки. Переважно, пристрій має два жолоби, початок кожного розташований поблизу від цілі плавно спадає до однієї з кромок тренувального майданчика та продовжується на деяку відстань вздовж цієї кромки, а засіб для транспортування м'яча виконано у вигляді похилих поверхонь в основах жолобів. Альтернативно, засіб для транспортування м'яча може бути виконаний у вигляді принаймні одного механічного, пневматичного або будь-якого іншого транспортеру, що забезпечує примусове переміщення м'ячів в напрямку їх доставки. В іншому варіанті здійснення засіб для транспортування м'яча може бути виконаний у вигляді принаймні однієї комбінації похилої поверхні в основі жолоба і пристрою для збільшення потенційної або кінетичної' енергії м'яча. Для тренування футболістів ціль переважно виконують у вигляді футбольних воріт. В цьому випадку бортик повинний бути розташований таким чином, що його передня кромка знаходиться поза площею тренувального майданчика, обмеженої лінією воріт, щоб не спотворювати конфігурацію ігрового поля і залишити його придатним для гри після закінчення тренування. Якщо відстань між лінією воріт і передньою кромкою бортика менше, ніж глибина воріт, у бортику виконують розрив, у якому встановлені ворота. Для збору м'ячів, що перелетіли ворота, простір між воротами і жолобом доцільно накрити щонайменше однією похилою сіткою, що спадає в бік жолоба. У місці доставки м'ячів може бути встановлений метальник м'ячів. Переважно, пристрій містить кілька місць доставки м'ячів, в кожному з яких встановлений метальник м'ячів. Якщо метальники м'ячів зв'язати з системою управління, що забезпечує можливість задавати послідовність, напрямки і швидкості метання м'ячів цими метальниками, то тренування можна буде проводити при безпосередній участі тренера, що забезпечить їх максимальну ефективність, враховуючи індивідуальні якості і задачі гравця. Більш докладно корисна модель пояснюється за допомогою креслень, на яких показані: Фіг.1 - вид зверху футбольного поля, обладнаного пристроєм, що заявляється; Фіг.2 - вид зверху частини футбольного поля, обладнаного пристроєм, що заявляється; Фіг.З - загальний вид частини футбольного поля, обладнаного пристроєм, що заявляється; Фіг.4 - вид збоку частини футбольного поля, обладнаного пристроєм, що заявляється; Фіг.5 - схематичний вид збоку частини футбольного поля, обладнаного пристроєм, що заявляється; Фіг.6 - схематичний вид ззаду частини футбольного поля, обладнаного пристроєм, що заявляється; Фіг.7 - схематичне зображення розташування бічних жолобів, розгалужень і метальника. Показаний на фіг 1 пристрій призначений для відпрацьовування практичних навичок гри у футбол безпосередньо на футбольному полі, що в даному випадку і є тренувальним майданчиком. Футбольне поле має звичайну конфігурацію і розміри, праві і ліві ворота, лінії стандартної розмітки та ІНШІ звичайні для таких спортивних споруд елементи Футбольне поле може бути обладнано пристроєм, що заявляється, як з боку правих або лівих воріт, так і з боку обох воріт. Показаний на фіг.2-6 приклад реалізації корисної моделі, включає тренувальний майданчик у виді частини ігрового поля 1, що обмежена ЛІНІЄЮ розташування 10128 цілі 2, правою 3 і лівою 4 кромками. На лінії 2 розташована ціль для влучення в неї м'ячем у вигляді воріт 5 зі звичайної' сіткою воріт. За лінією розташування цілі 2 на відстані 4-5м позаду воріт 5 розміщений екран 6 для зупинки м'ячів, що виконаний у вигляді в цілому вертикальної сітки, прикріпленої до системи опор 7. Сітка екрану 6 розташована так, щоб в основному перетинатися з усіма можливими траєкторіями руху м'яча при спробах улучення їм у ворота 5. Для цього достатньо, щоб по довжині екран 6 трохи виступав за праву 3 і ліву 4 кромки поля, а його висота складала 7-8м. Опори 7 можуть бути розташовані паралельно лінії 2, уздовж ламаної лінії з внутрішнім кутом напроти воріт 5, як це показано на фіг 2 і 3, по дузі, що обгинає лінію 2 чи будь-яким іншим способом, при якому сітка екрану 6 для зупинки м'ячів перекриває простір вище і нижче воріт, а також вправо і вліво від них, і забезпечує ефективне перехоплення м'ячів, які були спрямовані гравцем в бік від воріт, але не потрапили в них. Важливо зазначити, що сітка екрану 6 не натягнута на опорах 7, а прикріплена своїм верхнім краєм до системи опор 7 і досить вільно звисає вниз. Між екраном 6 і лінією 2 по обох сторонах від воріт 5 розміщений бортик 8 з передньою поверхнею 9, що плавно піднімається від площини ігрового поля 1 у напрямку до екрану 6. Передня поверхня 9 бортика 8 виконана з еластичного непрозорого для м'яча матеріалу, наприклад, із плівки, тканини або сітки, натягнутого на каркас придатної форми. З тильної сторони бортик 8 має прямовисну задню стінку 10 з металу, пластику, сітки або будь-якого іншого непрозорого для м'яча матеріалу. Між задньою стінкою 10 бортика 8 і нижньою частиною сітки екрану 6 розміщена виконана із сітки похила поверхня 11, що разом із задньою стінкою 10 бортика 8 утворює жолоб 12 з основою з твердого матеріалу, наприклад, з пластику або металу. Жолоб 12 може мати кілька ділянок, основа кожної' з яких знижується в напрямку від воріт 5 до кромок поля. Між суміжними ділянками жолоба 12 одного напрямку і на кінцях жолоба 12 встановлені підйомники м'ячів 13, призначені для збільшення потенційної енергії м'ячів, що потрібна для надійного скочування м'яча по наступній ділянці жолоба 12. На кутах тренувального майданчика до кінців жолоба 12 примикають бічні жолоби 14, що розміщені вздовж кромок поля і також складаються з кількох ділянок. Між суміжними ділянками жолоба 14 також розташовані підйомники 13. Замість системи похилих жолобів 12, 14 і підйомників 13 пристрій може бути оснащено механічним або будь-яким іншим транспортером, який буде примусово переміщати в задану точку доставки м'ячі, що перехоплюються сіткою екрану 6 і скачуються в жолоб 12. Простір за воротами 5 накрито щонайменше однією похилою сіткою 15, що спадає в бік жолоба 12. Перед підйомниками 13, розташованими на кутах майданчика та уздовж кромок 3 і 4 поля, встановлені керовані відгалужувачі 16, за допомогою яких м'ячі, що надходять по жолобах, по команді оператора можуть бути спрямовані не на 10128 8 уздовж бічних ліній, розташовані відгалужувачі 16, що по команді програми управління направляють м'ячі або в початок наступних ділянок бічних жолобів 14, або в на громаджу вач і м'ячів метальників 17, відкіля вони знову "вистрелюються" в бік гравця. Після удару гравця м'ячі знову попадають у жолоб 12 і весь процес повторюється. Підготовка до удару і сам момент удару фіксується відео-системою, і записується на накопичувачі інформації" для наступного аналізу тренувального процесу. Для коректування тренувального процесу в режимі реального часу, передбачений звуковий (аудіо) зв'язок тренера з гравцем, який відпрацьовує удари по м'ячу, що рухається. При достатній кількості задіяних у тренування м'ячів гравець може "обстрілюватися" м'ячами Перед початком тренування м'ячі завантажупротягом тривалого часу практично безперервно. ють у нагромаджувані метальників м'ячів 17, вибиНі тренеру, ні гравцю не потрібно витрачати час і рають програму тренування і вказують гравцю посили на збір м'ячів, ЩО розлетілися по полю, і ґх зицію на полі, яку він повинний зайняти для завантаження в метальники. Ті м'ячі, що не потравідпрацьовування ударів. Тренер вибирає програпили в жолоб 12, а залишилися в воротах або му тренування, що задає частоту і послідовність пройшли повз сітку екрану 6, можуть бути зібрані спрацьовування метальників м'ячів 17, швидкості І під час запланованих перерв у тренуванні без ненапрямки польоту м'ячів, керує роботою відгалупродуктивних витрат часу в процесі тренування. жувачів 16 так, щоб м'ячі знаходилися в задані Система керування влаштована так, що тренер моменти часу в нагромаджувачах потрібних метаможе безпосередньо в ході тренування змінювати льників м'ячів, а м'ячі від усіх метальників летіли в її умови шляхом зміни різних параметрів програми напрямку футболіста. системи управління. Також програма системи Відповідно до заданої тренером програми м'яуправління може бути побудована так, щоб гнучко чі послідовно подаються різними метальниками 17 коректувати умови тренування шляхом статистичв обраному напрямку і з заданою початковою ної обробки даних результативності ударів гравця, швидкістю в зону розташування гравця. Гравець виявлення його слабких місць і автоматичного повинний зльоту або після обробки направити м'яч переносу акценту на вправи, спрямовані на усуу зазначену тренером зону воріт 5. Частина м'ячів нення цих слабких місць. попадає у ворота 5 і залишається там. інша частипідйомники 13, а в накопичувачі м'ячів метальників 17, що розміщені тут же. Крім того, пристрій також оснащений Іншими приладами контролю і управління, що дозволяють зробити процес тренування спортсмена більш ефективним. Це можуть бути датчики влучення м'яча в ціль, лічильники м'ячів у накопичувачах метальників, пристрій управління напрямком і швидкістю вкидання м'яча метальником, камери відео-спостереження і т.п., підключені до тренерського пульта управління, оснащеного персональним комп'ютером, який має програмне забезпечення, що дозволяє реалізувати одну чи кілька попередньо розроблених програм тренування гравців. на м'ячів пролітає над воротами 5 абопоруч з ними, не пружно зіштовхується із сіткою екрану 6, що гасить їх швидкість, падають на похилу сітку 11 або похилу сітку 15 і скачуються в жолоб 12. М'ячі, що низько летять або котяться по землі, і які не потрапили у ворота 5, попадають на передню похилу поверхню 9 бортика 8, перекочуються через нього і також падають у жолоб 12. М'ячі, ЩО потрапили в жолоб 12 скачуються в напрямку від воріт в бік бортиків до підйомнику 13, що піднімає їх у початок наступної ділянки жолоба 12 і т. д. Перед підйомниками 13, встановленими Фахівцю зрозуміло, що дана корисна модель не обмежена приведеним тут прикладом реалізації і може мати інші реалізації, що відрізняються формою виконання окремих елементів пристрою, матеріалами, що застосовуються і т.п., в межах прикладеної формули. Наприклад, за допомогою заявленого пристрою можуть проводитися тренування захисників і півзахисників типу "відображення атаки з відпрацьовуванням першого паса без обробки м'яча", І т.д. за індивідуальним тренерським сценарієм. 9 10 10128 В 1 7 6 1 12 45 11 б 7 Я 14 фіг. 2 II 6 11 14 6 13 «г.З 12 13 12 11 Комп'ютерна верстка А Рябко 10128 Підписне 12 Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова,! м К и і в - 4 2 01601
