Виливниця для відливання зливків

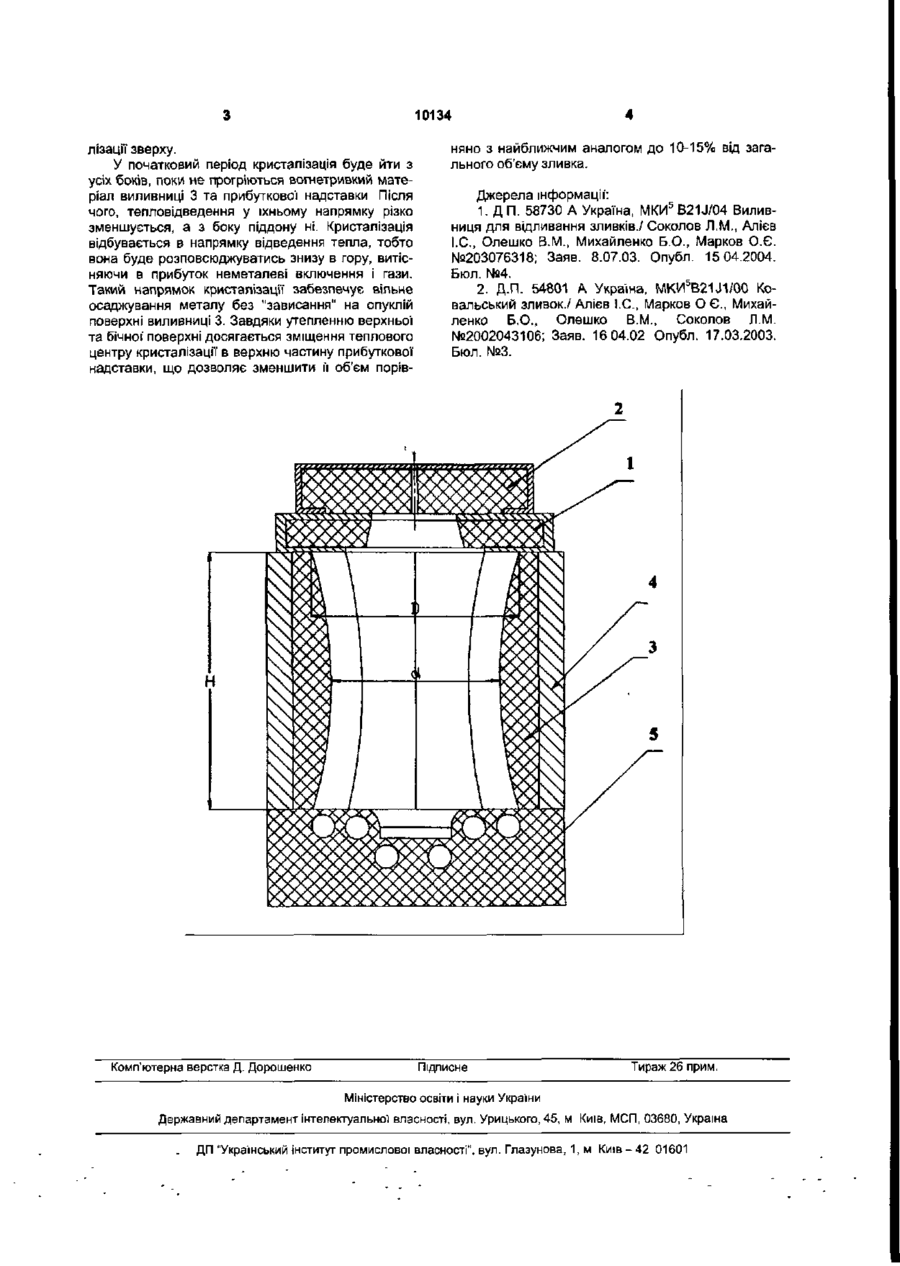

Виливниця для відливання зливків, що містить увігнуту теплоізолюючу бічну поверхню (по типу однопорожнинного гіперболоїда обертання) зі стрілою прогину а=0,08...0,12, яка відрізняється тим, що піддон виливниці має канали для інтенсивного його охолодження і відводу тепла. Корисна модель відноситься до металургійного виробництва і стосується конструкції виливниці для виготовлення ковальських зливків Відома виливниця, яка складається з двох частин корпусу і кожуха, що утворюють порожнину, яка теплоізолює бічну поверхню, висота якої складає 0,6. 0,8 висоти тіла зливка, а товщина 0,1...0,2 його діаметра Піддон виливниці Інтенсивно охолоджується Відведення тепла відбувається в бік піддона. Термоізольований верх і бічна поверхня зливка змінюють напрямок кристалізації'. У такій виливниці кристалізація поширюється знизу вгору усадочна раковина, яка погіршить якість зливка В основу корисної моделі поставлена задача підвищення якості зливків та продуктивності їх виготовлення, а також збільшення коефіцієнту виходу придатного зливка. Поставлена задача вирішується тим, що виливниця для відливання зливків містить увігнуту тепло ізолюючу бічну поверхню зі стрілою прогину Піддон виливниці має канали для інтенсивного його охолодження і відводу тепла. За рахунок утеплення верху та бічної поверхні і охолодження піддону тепловий центр зміщується вгору. Це змінює напрямок кристалізації, що дозволяє уникнути подвійної" усадочної раковини і зменшити обсяг прибуткової надставки до 10-15% від об'єму зливка Кристалізація рідкого металу в такій виливниці розпочинається знизу і закінчується в верхній частині. Суть запропонованої корисної моделі пояснюється кресленням (Фіг 1 ), на якому зображена схема виливниці. Виливниця має утеплену прибуткову надставку 1, кришку 2 та внутрішню частину 3 з вогнетривкого матеріалу, для можливості витягу даного зливка з виливниці 4. В піддоні 5 виконані канали для охолодження й інтенсивного відведення тепла. Процес кристалізації зливка відбувається таким чином. Після заповнення виливниці до верхнього краю прибуткової' надставки 1 розплавленим металом вона накривається кришкою 2, що має отвір для виходу газів, які виділяються з розплаву Кришка термоізолює горловину прибуткової надставки від охолодження з боку навколишнього середовища і виключає можливість початку криста [1]. Найбільш близьким аналогом пристрою є виливниця [2] для відливання ковальського зливка, яка виконана з увігнутою бічною поверхнею (по типу однопорожнинного гіперболоїда обертання) зі стрілою прогину а, яка дорівнює 0.08 0.12 Увігнута бічна поверхня в зливку створює найменший опір деформації в місці найбільшого прогину. При осаджуванні зливка середня по висоті його осьова зона знаходиться в різко вираженому об'ємнонапруженому стані стиску, що створює сприятливі умови для заварювання внутрішніх дефектів. Після осаджування бічна поверхня блоку близька до циліндричної. При цьому значно зменшуються напруги, що розтягують у зовнішніх шарах, на відміну від умов, при осаджуванні циліндричного білета з утворенням опуклої бочки. Недоліком такої виливниці є те, що зливок кристалізується дуже повільно. Це призводить до зниження продуктивності процесу виготовлення зливків. А також внаслідок розподілу теплового центру на два об'єма може утворитися подвійна CO 10134 лізації зверху. У початковий період кристалізація буде йти з усіх боків, поки не прогріються вогнетривкий матеріал виливниці 3 та прибуткової надставки Після чого, тепловідведення у їхньому напрямку різко зменшується, а з боку піддону ні. Кристалізація відбувається в напрямку відведення тепла, тобто вона буде розповсюджуватись знизу в гору, витісняючи в прибуток неметалеві включення і гази. Такий напрямок кристалізації забезпечує вільне осаджування металу без "зависання" на опуклій поверхні виливниці 3. Завдяки утепленню верхньої та бічної поверхні досягається зміщення теплового центру кристалізації в верхню частину прибуткової надставки, що дозволяє зменшити її об'єм порів Комп'ютерна верстка Д. Дорошенко няно з найближчим аналогом до 10-15% від загального об'єму зливка. Джерела інформації: 1. Д П. 58730 А Україна, МКИ5 B21J/04 Виливниця для відливання зливків./ Соколов Л.М., АлІєв І.С., Олешко В.М., Михайленко Б.О., Марков О.Є. №203076318; Заяв. 8.07.03. Опубл. 15 04.2004. Бюл. №4. 2. Д.П. 54801 А Україна, МКИ 5 В21Л/00 Ковальський зливок./ Алієв І.С., Марков О Є., Михайленко Б.О., Олешко В.М., Соколов Л.М. №2002043106; Заяв. 16 04.02 Опубл. 17.03.2003. Бюл. №3. Підписне Тираж 26 прим. Міністерство освіти І науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м К и ї в - 4 2 01601
