Виливниця з нижнім замком для відливання виливків

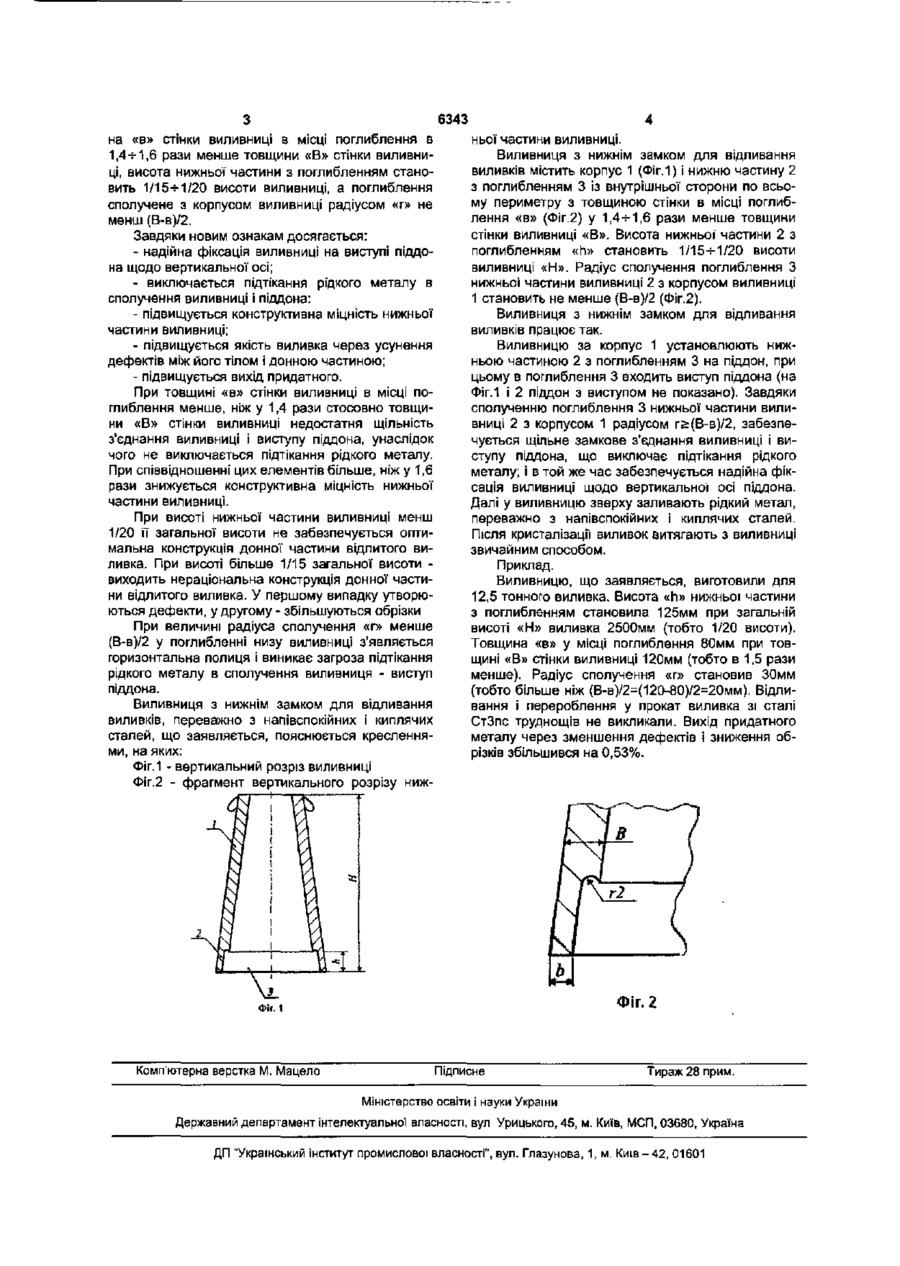

Виливниця з нижнім замком для відливання виливків, що містить корпус і нижню частину з заглибленням із внутрішньої сторони по всьому периметру, яка відрізняється тим, що товщина "в" стінки виливниці в місці заглиблення в 1,4-1,6 раза менше товщини "В" стінки виливниці, висота нижньої частини з заглибленням складає 1/15-1/20 висоти виливниці, а заглиблення сполучене з корпусом виливниці радіусом "г" не менше (В-в)/2 Корисна модель відноситься до галузі чорної металургії, а більш конкретно до пристроїв для розливання переважно напівспокійних і киплячих сталей на виливки, що прокочуються на обтискних станах, і може бути використаним на металургійних заводах Відома виливниця, розширена донизу з постійним кутом нахилу її стінок до осі, призначена для відливання виливків з напівспокійних і киплячих сталей [Технология конструкционных материалов / А.И.Дальский, ИААрутюнова, Т М.Барсукова и др.; Под общей ред. А.М Дальского. - 2-е изд., перер. и доп. - М. Машиностроение, 1985 - 448 с. - рис. 2.7.а, С. 41-42]. Вадою відомої виливниці є те, що виливок, відлитий у ній, має нижній, самий широкий торець і при його прокатуванні на обтискному стані це призводить до нерівномірної по ширині торця виливка витяжці, що спричинює у свою чергу збільшення обрізків металу до 3-^3,5%. стю є найбільш близькою до виливниці, що заявляється, і тому прийнята як найближчий аналог. Суттєві ознаки відомої виливниці, які збігаються із суттєвими ознаками виливниці, що заявляється, є наявність корпуса і нижньої частини з поглибленням із внутрішньої сторони виливниці по всьому її периметру. Недоліком відомої виливниці по найближчому аналогу є можливість зсуву виливниці від вертикальної осі щодо піддона з виступом, на який вона встановлюється, можливість підтікання рідкого металу в плоске сполучення виступ піддона - виливниця, що приводить до одержання дефектів між тілом виливка і його донною частиною. Крім того, товщина нижньої частини виливниці в зоні поглиблення виявляється недостатньою, міцність виливниці в цих місцях знижується і при багаторазовій експлуатації можливий відкол нижнього торця виливниці В основу пропонованої корисної моделі поставлено задачу такого удосконалення виливниці з нижнім замком для відливання виливків, переважно з напівспокійних і киплячих сталей, що дозволило б підвищити надійність фіксації виливниці на виступі піддона, виключити підтікання рідкого металу в сполучення виливниці і піддона і підвищити якість виливка за рахунок оптимізації конструктивних елементів нижнього замка виливниці Поставлена задача вирішується тим, що у виливниці з нижнім замком для відливання виливків, переважно з напівспокійних І киплячих сталей, що містить корпус і нижню частину з поглибленням із внутрішньої сторони по всьому периметру, товщи Відома так само виливниця з нижнім замком для відливання виливків, що містить корпус з нижньою частиною, яка постачена трапецеїдальним поглибленням по всьому периметру внутрішньої сторони виливниці, у якому регламентуються співвідношення кутів нахилу до вертикалі сторони трапеції поглиблення виливниці і зовнішньої сторони трапеції виступу піддона, відношення ширини полки поглиблення і меншої основи трапеції піддона і висота трапецеїдального поглиблення [Гетманец В В., Шевчук В.Я. Рациональные режимы работы блюминга. - М.: Металлургия, 1990. -136 с. - Рис. 28, 69-70]. Ця виливниця за технічною сутні 00 со со 6343 на «в» стінки виливниці в місці поглиблення в 1,4-5-1,6 рази менше товщини «В» стінки виливниці, висота нижньої частини з поглибленням становить 1/15-М/20 висоти виливниці, а поглиблення сполучене з корпусом виливниці радіусом «г» не менш (В-в)/2. Завдяки новим ознакам досягається: - надійна фіксація виливниці на виступі піддона щодо вертикальної осі; - виключається підтікання рідкого металу в сполучення виливниці і піддона: - підвищується конструктивна міцність нижньої частини виливниці; - підвищується якість виливка через усунення дефектів між його тілом і донною частиною; - підвищується вихід придатного. При товщині «в» стінки виливниці в місці поглиблення менше, ніж у 1,4 рази стосовно товщини «В» стінки виливниці недостатня щільність з'єднання виливниці і виступу піддона, унаслідок чого не виключається підтікання рідкого металу. При співвідношенні цих елементів більше, ніж у 1,6 рази знижується конструктивна міцність нижньої частини виливниці. При висоті нижньої частини виливниці менш 1/20 її загальної висоти не забезпечується оптимальна конструкція донної частини відлитого виливка. При висоті більше 1/15 загальної висоти виходить нераціональна конструкція донної частини відлитого виливка. У першому випадку утворюються дефекти, у другому - збільшуються обрізки При величині радіуса сполучення «г» менше (В-в)/2 у поглибленні низу виливниці з'являється горизонтальна полиця і виникає загроза підтікання рідкого металу в сполучення виливниця - виступ піддона. Виливниця з нижнім замком для відливання виливків, переважно з напівспокійних і киплячих сталей, що заявляється, пояснюється кресленнями, на яких: ФІг.1 - вертикальний розріз виливниці Фіг.2 - фрагмент вертикального розрізу ниж ньої частини виливниці. Виливниця з нижнім замком для відливання виливків містить корпус 1 (Фіг.1) і нижню частину 2 з поглибленням 3 із внутрішньої сторони по всьому периметру з товщиною стінки в місці поглиблення «в» (Фіг.2) у 1,4-5-1,6 рази менше товщини стінки виливниці «В». Висота нижньої частини 2 з поглибленням «h» становить 1/15-5-1/20 висоти виливниці «Н». Радіус сполучення поглиблення З нижньої частини виливниці 2 з корпусом виливниці 1 становить не менше (В-в)/2 (Фіг.2). Виливниця з нижнім замком для відливання виливків працює так. Виливницю за корпус 1 установлюють нижньою частиною 2 з поглибленням 3 на піддон, при цьому в поглиблення 3 входить виступ піддона (на Фіг.1 і 2 піддон з виступом не показано). Завдяки сполученню поглиблення 3 нижньої частини виливниці 2 з корпусом 1 радіусом г>(В-в)/2, забезпечується щільне замкове з'єднання виливниці і виступу піддона, що виключає підтікання рідкого металу; і в той же час забезпечується надійна фіксація виливниці щодо вертикальної осі піддона. Далі у виливницю зверху заливають рідкий метал, переважно з напівспокійних і киплячих сталей. Після кристалізації виливок витягають з виливниці звичайним способом. Приклад. Виливницю, що заявляється, виготовили для 12,5 тонного виливка. Висота «h» нижньої частини з поглибленням становила 125мм при загальній висоті «Н» виливка 2500мм (тобто 1/20 висоти). Товщина «в» у місці поглиблення 80мм при товщині «В» стінки виливниці 120мм (тобто в 1,5 рази менше). Радіус сполучення «г» становив 30мм (тобто більше ніж (В-в)/2=(120-80)/2=20мм). Відливання і перероблення у прокат виливка зі сталі СтЗпс труднощів не викликали. Вихід придатного металу через зменшення дефектів і зниження обрізків збільшився на 0,53%. Фіг.2 Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
