Спосіб одержання сталевих зливків

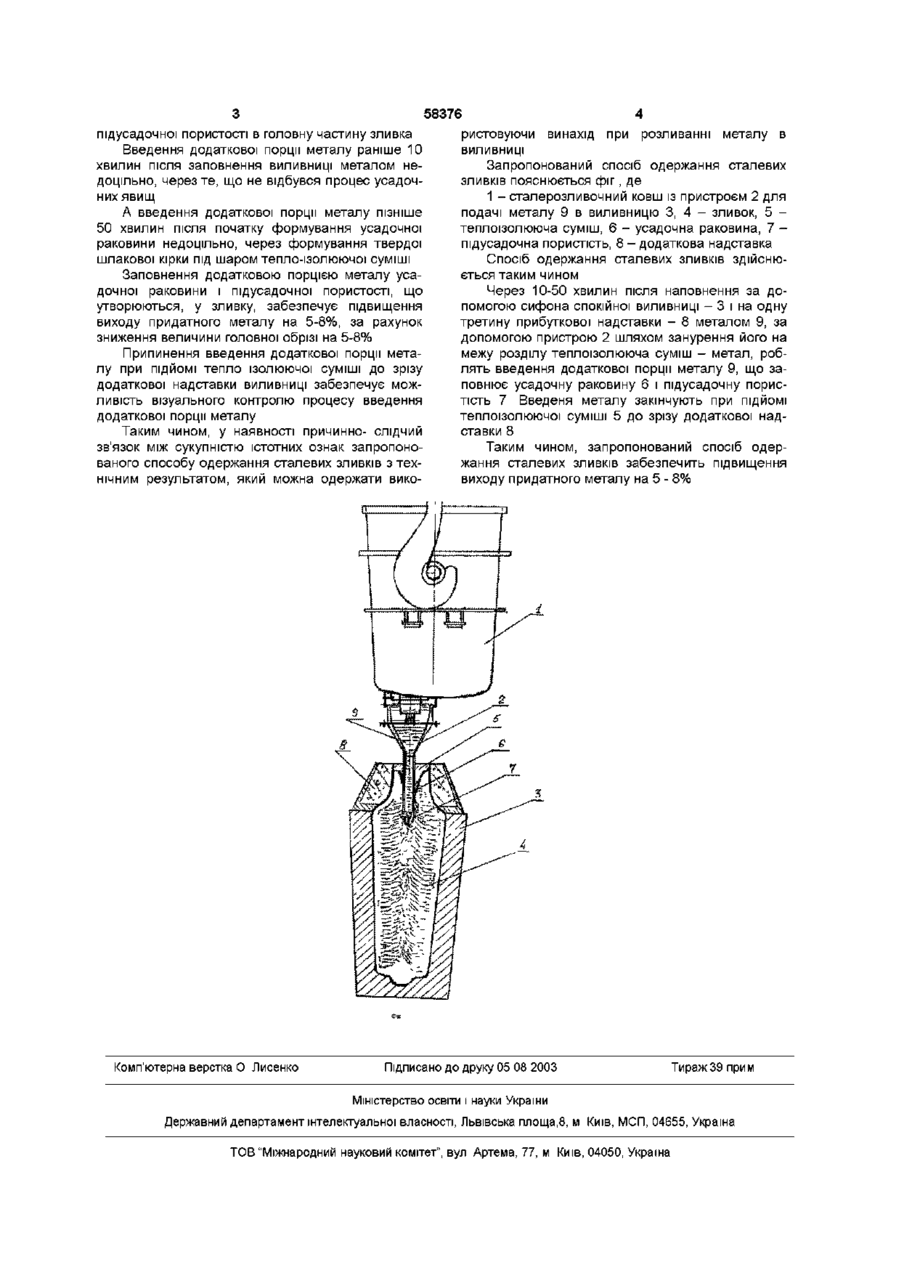

Спосіб одержання сталевих зливків, що включає обробку металу у ковші, введення теп лоїзолюючої суміші в виливницю, розливання металу і витримування його в виливницях під теплоізолюючою сумішшю, який відрізняється тим, що в центральну частину зливка під теплоїзолюючу суміш через 1 0 - 5 0 хвилин після заповнення виливниці металом вводять додаткову порцію металу і заповнюють ним усадочну раковину і підусадочну пористість, що утворилися, при цьому введення додаткової порції металу припиняють при ПІДЙОМІ теплоізолюючої суміші до зрізу додаткової надставки виливниці Винахід відноситься до чорної металурги, переважно до сталеплавильного виробництва і може бути використаний при розливанні металу у виливниці Відомий спосіб одержання зливка, що включає заливання сталі в виливницю з наступним впливом на рідку серцевину зливка стиснутим газом у процесі кристалізації, створенням розрідження в усадочній раковині і надлишковому тиску до закінчення кристалізації (див авт свід №931278 колишнього СРСР, кл В22Д 7/00,1982, БІ №20) Причиною, що перешкоджає досягненню необхідного технічного результату відомим способом, є складність його виконання, низький вихід придатного металу Відомий спосіб одержання зливків напівспокійної сталі, прийнятого як прототип, що включає розкислення сталі в ковші феромарганцем, обробку твердою шлакоувторюючою сумішшю в виливниці при розливанні (див авт свід №937103 колишнього СРСР, кл В22Д 7/00,1982, БІ№ 23) Причиною, що перешкоджає досягненню необхідного технічного результату прототипом, є те, що він складний у виконанні, малоефективний Крім того, не забезпечує значного підвищення виходу придатного металу і не усуває явище хімічної неоднорідності зливка В основу винаходу поставлена задача розробити спосіб одержання сталевих зливків, що забезпечить значне зниження головній обрізі Поставлена задача вирішується тим, що у відомому способі одержання сталевих зливків, що включає обробку металу в ковші, введення тепло ізолюючої шлакоутворюючої суміші в виливниці, розливання металу і витримку його в виливницях під теплоізолюючою сумішшю, у центральну частину зливка під теплоізолюючу суміш через 10-50 хвилин після заповнення виливниці металом вводять додаткову порцію металу і заповнюють їм усадочну раковину і підусадочну пористість, що утворилися, а введення додаткової порції металу припиняють при ПІДЙОМІ теплоізолюючої суміші до зрізу додаткової надставки виливниці Загальними для прототипу і запропонованого способу одержання сталевих зливків є наступні ознаки обробка металу в ковші, введення твердої шлакоутворюючої суміші в виливниці, розливання металу і витримка його в виливницях під теплоізолюючою сумішшю ВІДМІТНИМИ ІСТОТНИМИ признаками запропоно ваного способу одержання стальних зливків від прототипу є - введення в центральну частину зливка під теплоізолюючу суміш через 10-50 хвилин після заповнення виливниці металом додаткової порції металу, - заповнення додатковою порцією метала усадочної раковини, що утворилася, - припинення введення додаткової порції металу при ПІДЙОМІ теплоізолюючої суміші до додаткової надставки виливниці Введення в центральну частину зливка під теплоізолюючу суміш через 10-50 хвилин після заповнення виливниці металом додаткової порції метала обумовлюється необхідністю заповнення усадочної раковини, що утворилася, виведення (О со 00 ю 58376 підусадочної пористості в головну частину зливка ристовуючи винахід при розливанні металу в Введення додаткової порції металу раніше 10 виливниці хвилин після заповнення виливниці металом неЗапропонований спосіб одержання сталевих доцільно, через те, що не відбувся процес усадочзливків пояснюється фіг, де них явищ 1 - сталерозливочний ковш із пристроєм 2 для А введення додаткової порції металу пізніше подачі металу 9 в виливницю 3, 4 - зливок, 5 50 хвилин після початку формування усадочної теплоізолююча суміш, 6 - усадочна раковина, 7 раковини недоцільно, через формування твердої підусадочна пористість, 8 - додаткова надставка шлакової кірки під шаром тепло-ізолюючої суміші Спосіб одержання сталевих зливків здійснюється таким чином Заповнення додатковою порцією металу усадочної раковини і підусадочної пористості, що Через 10-50 хвилин після наповнення за доутворюються, у зливку, забезпечує підвищення помогою сифона спокійної виливниці - 3 і на одну виходу придатного металу на 5-8%, за рахунок третину прибуткової надставки - 8 металом 9, за зниження величини головної обрізі на 5-8% допомогою пристрою 2 шляхом занурення його на межу розділу теплоізолююча суміш - метал, робПрипинення введення додаткової порції металять введення додаткової порції металу 9, що залу при ПІДЙОМІ тепло ізолюючої суміші до зрізу повнює усадочну раковину 6 і підусадочну порисдодаткової надставки виливниці забезпечує можтість 7 Введеня металу закінчують при ПІДЙОМІ ливість візуального контролю процесу введення ТЄПЛОІЗОЛЮЮЧОІ суміші 5 до зрізу додаткової наддодаткової порції металу ставки 8 Таким чином, у наявності причинно- слідчий зв'язок між сукупністю істотних ознак запропоноТаким чином, запропонований спосіб одерваного способу одержання сталевих зливків з техжання сталевих зливків забезпечить підвищення нічним результатом, який можна одержати виковиходу придатного металу на 5 - 8% Комп'ютерна верстка О Лисенко Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа,8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
