Клапан вібраційного насоса

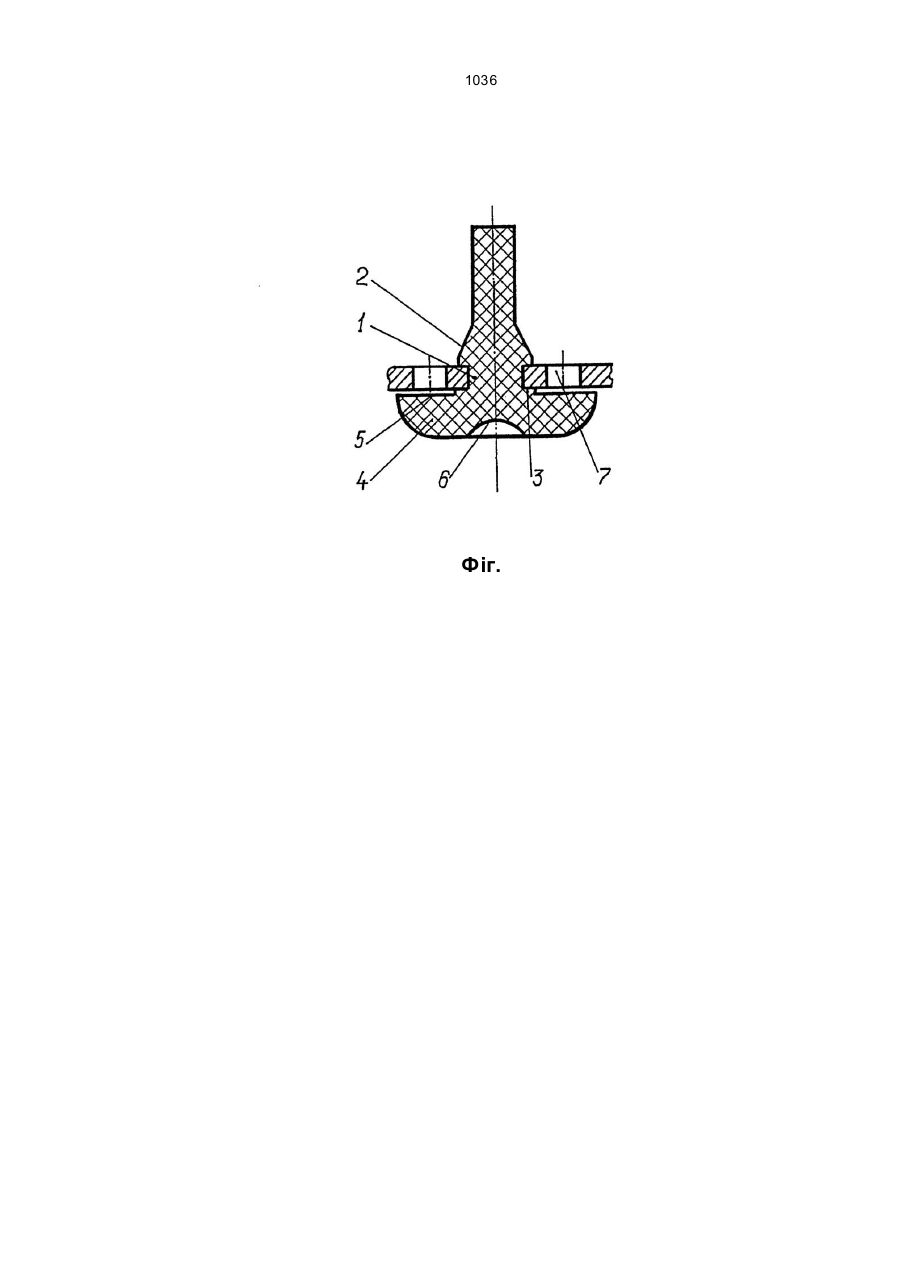

1036 Запропонована корисна модель відноситься до насособудування, зокрема, до об'ємно-інерцій- них насосів та знайде застосування при виготовлені заглиблювальних вібраційних насосів. Відома конструкція вібронасоса (див.: а. с. СРСР № 1707285, кл. МКИ F04F7/00 ), що являє собою жорсткий запірний елемент грибоподібної форми, ніжка якого має конічний зачіп і закріплена в еластичному елементі корпуса насоса, виконаному у вигляді диску, а сферична поверхня головки клапану щільно притягнута до еластичного сідла вхідного отвору. Така конструкція клапана за рахунок двох еластичних елементів - стримуваного кільця і сідла - має більшу еластичність, але складна в конструкції і також потребує додаткової енергії поршня, щоб відкрити клапан, який щільно притягнутий до еластичного сідла. Задача, яку вирішує корисна модель, полягає у створенні еластичного клапана простої конструкції, який дозволяє збільшити основні параметри вібраційного насосу. Згідно з корисною моделлю, клапан вібронасосу грибоподібної форми, ніжка якого має конічний зачіп, виконаний з еластичного матеріалу, при цьому робочою поверхнею є протилежна поверхня головки, яка виконана плоскою, і між зворотньою поверхнею головки і ніжкою встановлена еластична манжета, що виконана з клапаном як єдине ціле, а, протилежна робочій поверхні, поверхня головки містить сферичне заглиблення, розташоване по осі клапана з діаметром краю, що дорівнює діаметру ніжки, і об'ємом заглиблення, відповідним до об'єму манжети. Виконаний з еластичного матеріалу клапан грибоподібної форми, робочою поверхнею якого є протилежна сторона головки, виконана плоскою, з еластичною манжетою, яка розташована між робочою поверхнею і ніжкою, яка виконана з клапаном як єдине ціле, і сферичним заглибленням, розташованим на стороні, протилежній робочій стороні головки, і розміщеним по осі клапана з діаметром краю, який дорівнює діаметру ніжки і об'ємом заглиблення, відповідним до об'єму манжети, має просту конструкцію, що може виготовлятися в одному те хнологічному циклі. Така будова еластичного клапана забезпечує різницю між робочою поверхнею клапана і вхідним отвором насоса, який дозволяє зменшити витрати енергії поршня при відкриванні клапана і, тим самим, збільшити основні параметри насоса. Корисна модель ілюструється кресленням (фіг.), де зображено клапан в осьовому перерізі і вхідні отвори вібраційного насосу. Клапан включає ніжку 1 з конічним зачепом 2, манжету З прямокутного перерізу, головку 4, робочу поверхню головки 5 на поверхні, протилежній робочій, сферичне заглиблення 6. На малюнку зображені вхідні отвори насосу 7. Між площиною вхідних о творів насосу і робочою поверхнею клапана є зазор. Працює клапан таким чином. У вихідному положенні клапан своєю ніжкою 1 з конічним зачепом 2 встановлений в корпусі насоса в зоні вхідних отворів. Після вмикання насоса виникає надлишковий тиск при русі поршня в бік клапана і робоча поверхня клапана, 5 притискається до площини вхідних отворів 7, перекриває їх і деформує манжету 3. Початкове відкриття отворів 7 відбувається вже при зрівнянні тиску в насосі і навколишній рідині за рахунок пружних якостей матеріалу клапана і манжети 3. Манжета 3 збільшує товщину головки 4 і, відповідно, збільшує жорсткість клапана. Сферичне заглиблення в клапані збільшує його еластичність, компенсуючи збільшення товщини клапана, тим самим досягається більш висока рівнотовщинність зони, яка підлягає деформації перегину та стиснення під час роботи. Переважаючим матеріалом для клапана є гумова суміш Д-51. Запропонована конструкція клапана, забезпечує збільшення продуктивності насосу не менше, ніж на 20%, спрощує і здешевлює всмоктувальний вузол насоса, збільшує строк його служби. 1036 Фіг.
