Пристрій для одержання дихальних сумішей

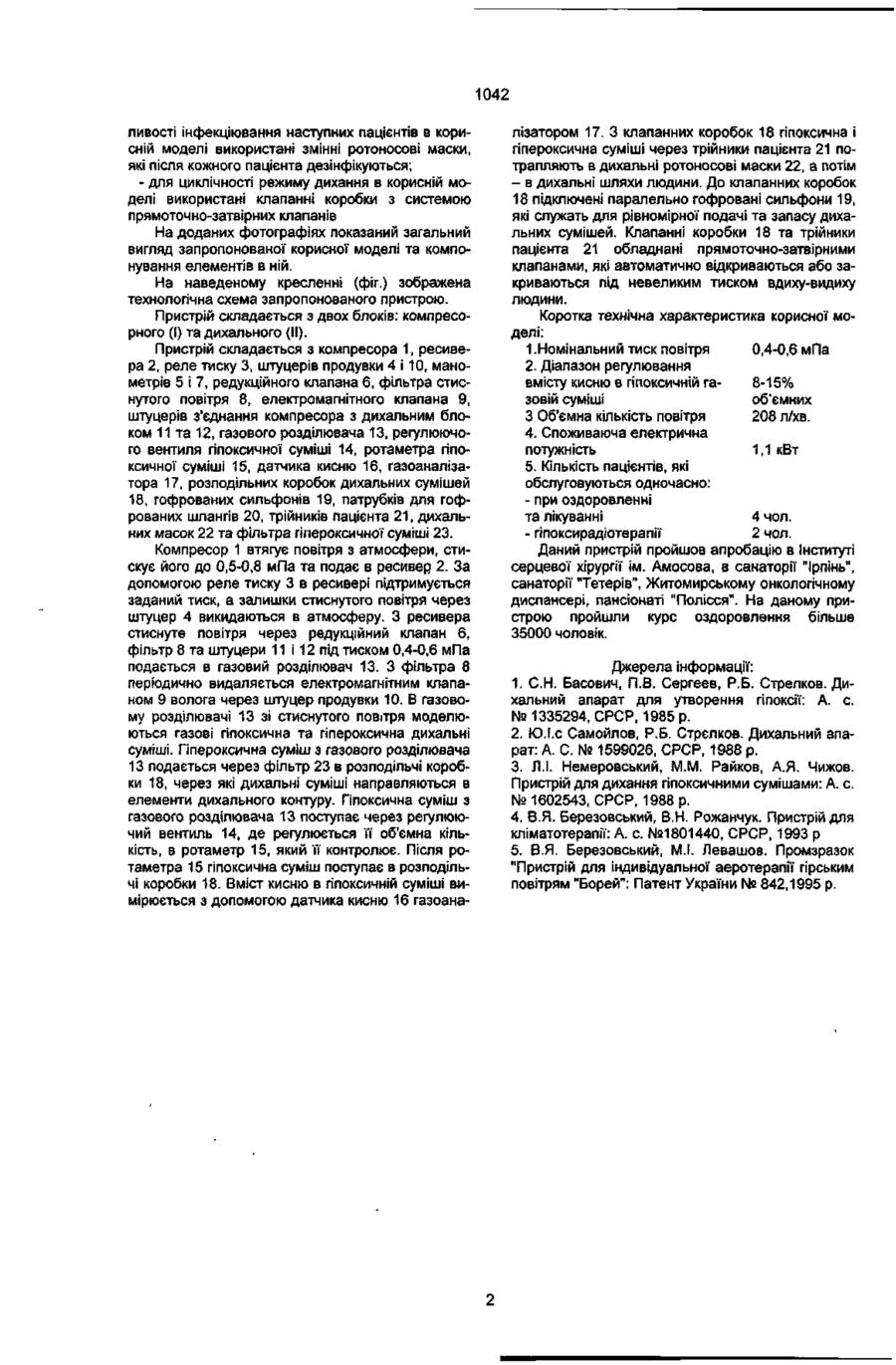

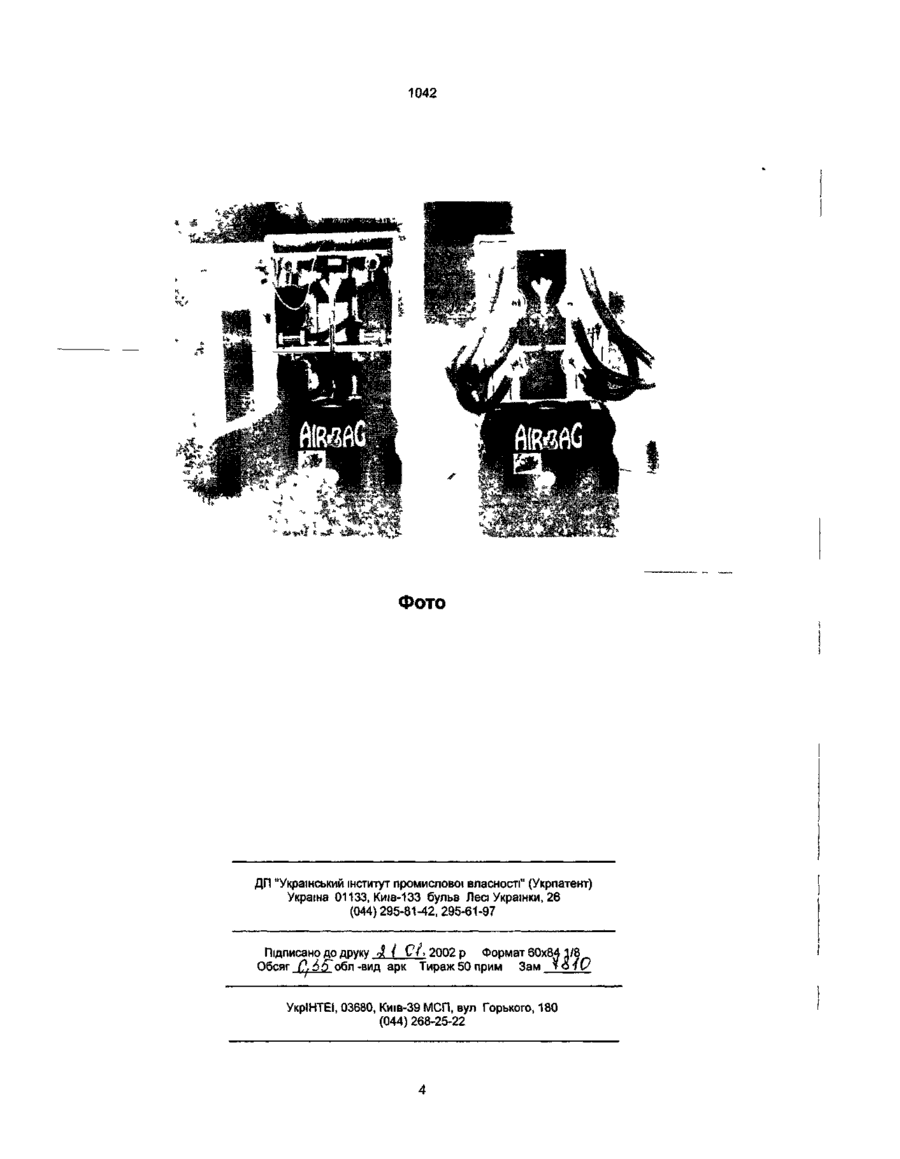

1 Пристрій для одержання дихальних сумішей який включає в себе послідовно установлені джерело стиснутого повітря, газовий роздільник, регулюючий вентиль, розподільні клапанні коробки, контрольно-вимірювальні прилади елементи Корисна модель відноситься до галузі медицини і може використовуватися для профілактики, лікування та реабілітації широкого спектру захворювань при ппоксирадютерапи в ОНКОЛОГІЧНІЙ практиці, а також в спорті для досягнення високих результатів Корисна модель призначена для використання в курортопопі, терапи, акушерстві гінекологи онкологи, валеологн, спорті існуючі установки та пристрої призначені для розділення повітря на молекулярному рівні та які використовуються в лікувальних цілях, складаються з джерела стиснутого повітря, газороздільного апарату елементів дихального контуру та трубопроводів дихальної суміші [1,2 3] Найбільш близьким за технічною суттю до запропонованої корисної моделі є пристрій індивідуальної аеротерапії "Борей" [4] і запатентований за ним промисловий зразок [5] Він складається з компресора, газороздільного апарата, фільтра елемента подачі дихальної суміші пацієнту в вигляді прозорого колокола на кронштейні та ПІДВІДНИХ шлангів В дихальну систему пацієнта подається тільки ппоксична суміш (дихальна суміш з вмістом кисню, меншим ніж в атмосферному середовищі) При використанні прозорого колокола покращується комфортність пацієнта при прийнятті дихальної процедури, тому як немає прямого дотику пацієнта до елементів подачі ппоксичної суміші В той же час при використанні колокола відомого промислового зразка, який як шлем одягається на голову пацієнта, тобто є негерметичним, розбав дихального контуру, який відрізняється тим, що в ньому розміщений газопровід ппероксичноі суміші, з'єднаний з газовим роздільником та через розподільні клапанні коробки - з елементами подачі дихальної суміші пацієнтам 2 Пристрій по п 1 який відрізняється тим, що в ньому розміщено гофровані герметичні сильфони по два на кожну суміш 3 Пристрій по п 1, який відрізняється тим, що елементами подачі дихальних сумішей пацієнту вибрано дихальні ротоносові маски 4 Пристрій по п 1, який відрізняється тим що він обладнаний системою прямоточно-затворних клапанів ляється приготована ппоксична суміш видихнутим повітрям пацієнта внаслідок чого збільшується концентрація кисню в ппоксичній суміші та зменшується лікувальний ефект Ціллю запропонованої корисної моделі є ліквідація вказаних недоліків для підвищення економічності та підсилення лікувальної ди ппокситерапи (лікування ппоксичними дихальними сумішами) на пацієнта Вказана ціль досягається тим, що - для підсилення лікувального ефекту в корисній моделі використовується ппоксична та ппероксична (дихальна суміш з вмістом кисню більшим ніж в атмосферному середовищі, а саме 22-28 %) суміші Поперемінне вдихання ппероксичних газових сумішей викликає більш глибоку перебудову життєво важливих систем організму, підсилюючи при цьому ппоксичний стимул, який є основним в ппокситерапн, та благотворно сприяє перенесенню гіпоксії - для рівномірної подачі та запасу дихальних сумішей в корисній моделі використані гофровані сильфони, які підключаються між вхідним та вихідним клапанами розподільчих коробок За допомогою сильфонів контролюється інтенсивність та частота дихання пацієнта, а також посилюється процедура вдиху-видиху кволим пацієнтам якщо додатково стискати чи розтягувати гофрований сильфон, - для зменшення витрати дихальних сумішей усунення можливості розбавлення ппоксичної суміші видихнутим повітрям пацієнта, усунення мож CM О) 1042 ливості інфекціювання наступних пацієнтів в корисній моделі використані змінні ротоносові маски, які після кожного пацієнта дезінфікуються; - для циклічності режиму дихання в корисній моделі використані клапанні коробки з системою прямоточно-затвірних клапанів На доданих фотографіях показаний загальний вигляд запропонованої корисної моделі та компонування елементів в ній. На наведеному кресленні (фіг.) зображена технологічна схема запропонованого пристрою. Пристрій складається з двох блоків: компресорного (І) та дихального (II). Пристрій складається з компресора 1, ресивера 2, реле тиску 3, штуцерів продувки 4 і 10, манометрів 5 і 7, редукційного клапана 6, фільтра стиснутого повітря 8, електромагнітного клапана 9, штуцерів з'єднання компресора з дихальним блоком 11 та 12, газового розділювача 13, регулюючого вентиля гіпоксичної суміші 14, ротаметра гіпоксичної суміші 15, датчика кисню 16, газоаналізатора 17, розподільних коробок дихальних сумішей 18, гофрованих сильфонів 19, патрубків для гофрованих шлангів 20, трійників пацієнта 21, дихальних масок 22 та фільтра гіпероксичної суміші 23. Компресор 1 втягує повітря з атмосфери, стискує його до 0,5-0,8 мПа та подає в ресивер 2. За допомогою реле тиску 3 в ресивері підтримується заданий тиск, а залишки стиснутого повітря через штуцер 4 викидаються в атмосферу. З ресивера стиснуте повітря через редукційний клапан 6, фільтр 8 та штуцери 11 і 12 під тиском 0,4-0,6 мПа подається в газовий розділювач 13. З фільтра 8 періодично видаляється електромагнітним клапаном 9 волога через штуцер продувки 10. В газовому розділювачі 13 зі стиснутого повітря моделюються газові гіпоксична та гіпероксична дихальні суміші. Гіпероксична суміш з газового розділювача 13 подається через фільтр 23 в розподільчі коробки 18, через які дихальні суміші направляються в елементи дихального контуру. Гіпоксична суміш з газового розділювача 13 поступає через регулюючий вентиль 14, де регулюється її об'ємна кількість, в ротаметр 15, який її контролює. Після ротаметра 15 гіпоксична суміш поступає в розподільчі коробки 18. Вміст кисню в гіпоксичній суміші вимірюється з допомогою датчика кисню 16 газоана лізатором 17. З клапанних коробок 18 гіпоксична і гіпероксична суміші через трійники пацієнта 21 потрапляють в дихальні ротоносові маски 22, а потім - в дихальні шляхи людини. До клапанних коробок 18 підключені паралельно гофровані сильфони 19, які служать для рівномірної подачі та запасу дихальних сумішей. Клапанні коробки 18 та трійники пацієнта 21 обладнані прямоточно-затвірними клапанами, які автоматично відкриваються або закриваються під невеликим тиском вдиху-видиху людини. Коротка технічна характеристика корисної моделі: 1 .Номінальний тиск повітря 0,4-0,6 мПа 2. Діапазон регулювання вмісту кисню в гіпоксичній га8-15% зовій суміші об'ємних З Об'ємна кількість повітря 208 л/хв. 4. Споживаюча електрична потужність 1,1 кВт 5. Кількість пацієнтів, які обслуговуються одночасно: - при оздоровленні та лікуванні 4 чол. гіпоксирадіотералії 2 чол. Даний пристрій пройшов апробацію в Інституті серцевої хірургії ім. Амосова, в санаторії "Ірпінь", санаторії "Тетерів", Житомирському онкологічному диспансері, пансіонаті "Полісся". На даному пристрою пройшли курс оздоровлення більше 35000 чоловік. Джерела інформації: 1. С.Н. Басович, П.В. Сергеев, Р.Б. Стрелков. Дихальний апарат для утворення гіпоксії: А. с. №1335294, СРСР, 1985 p. 2. Ю.І.с Самойлов, Р.Б. Стрелков. Дихальний апарат: А. С. № 1599026, СРСР, 1988 р. 3. Л.І. Немеровський, М.М. Райков, А.Я. Чижов. Пристрій для дихання гіпоксичними сумішами: А. с. № 1602543, СРСР, 1988 р. 4. В.Я. Березовський, В.Н. Рожанчук. Пристрій для кліматотерапії: А. с. №1801440, СРСР, 1993 р 5. В.Я. Березовський, М.І. Левашов. Промзразок "Пристрій для індивідуальної аеротерапії гірським повітрям "Борей": Патент України № 842,1995 р. г гі> ік к or / u-likf^ J\ _ ' J 1042 Фото ДП "Український інститут промислової власності" (Укрпатент) Україна 01133, Киів-133 бульв Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку 4 { С/> 2002 р Формат 60х8 Обсяг Л ^ ^ о б л - в и д арк Тираж50 прим Зам УкрІНТЕі, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
