Обмотка вимірювального трансформатора напруги

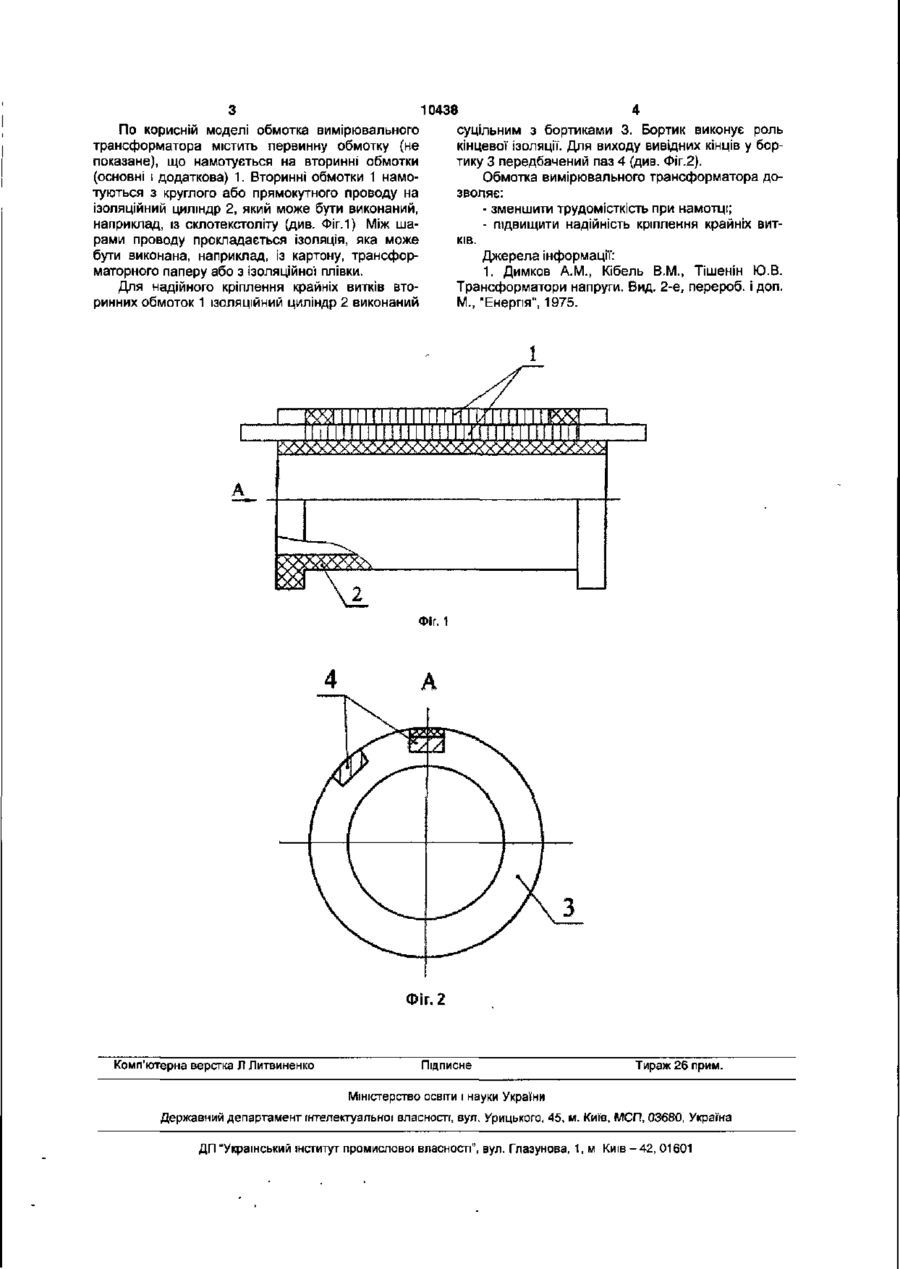

Обмотка вимірювального трансформатора напруги, що містить первинні і вторинні обмотки, які намотані на ізоляційний циліндр круглим або прямокутним проводом, крайні витки вторинних обмоток утримуються від сповзання з краю ізоляційного циліндра бортиками, що виготовлені зі смуги електрокартону, яка відрізняється тим, що ізоляційний циліндр виконаний суцільним з бортиками, які мають пази, що забезпечують вивід вивідних кінців вторинних обмоток і надійне кріплення крайніх витків. Корисна модель належить до області електротехніки і може бути використана в конструкціях трансформаторів напруги. Відома конструкція циліндричної обмотки [див. Димков A.M., Кібель В.М., Тішеній Ю.В Трансформатори напруги, 1975, стор.48-49, мал.3-6, 3-8а]. Обмотка виготовляється з круглого проводу, який намотується на ізоляційний циліндр в один, два або багато шарів. У багатошаровій обмотці між шарами проводів прокладається кабельний папір, причому шари проводу не доходять до краю циліндра. Вільне місце, що утворюється, заповнюється смугами (бортиками) з електрокартону (кінцева ізоляція). Кінці обмоток виводяться тим же проводом, яким намотана обмотка. Крайні витки з круглого проводу утримуються від сповзання з краю циліндра бортиками. Бортик виготовляється зі смуги електрокартону, приклеєної з однієї сторони на більш широку смугу телефонного паперу. Виступаюча частина паперу притискається крайніми витками, утримуючи бортик від сповзання. При намотці прямокутним проводом обмотка виконується без ізоляційного циліндра безпосередньо на дерев'яному або сталевому шаблоні, установлюваному на шпиндель обмотувального верстата. Між шарами прямокутного проводу прокладається електрокартон товщиною 0,3 або 0,5мм. Кріплення крайніх витків здійснюється прив'язуванням до них кіперною стрічкою вирівнюючого кільця з електрокартону. Недоліками прототипу є: - можливо сповзання витків і бортиків; - висока трудомісткість кріплення вивідних кінців вторинних обмоток і бортиків. В основу корисної моделі поставлено завдання розробки конструкції, що забезпечує зменшення трудомісткості при намотці вторинної обмотки, підвищення експлуатаційної надійності. Розв'язання поставленого завдання забезпечує обмотка вимірювального трансформатора напруги, що містить первинну і вторинні обмотки, які намотані на ізоляційний циліндр круглим або прямокутним проводом, крайні витки вторинних обмоток утримуються від сповзання з краю ізоляційного циліндра бортиками, що виготовлені зі смуги електрокартону, за рахунок того, що ІЗОЛЯЦІЙНИЙ циліндр виконаний суцільним з бортиками, які мають пази, що забезпечують вивід вивідних кінців вторинних обмоток і надійне кріплення крайніх витків. Технічний результат, який досягається при використанні корисної моделі, що заявляється: - забезпечується надійне кріплення крайніх витків вторинних обмоток за рахунок того, що ізоляційний циліндр виконаний суцільним з бортиками; - забезпечується зниження трудомісткості виготовлення обмотки. Обмотка вимірювального трансформатора, що заявляється, пояснюється наведеними нижче описом і кресленнями, де: Фіг.1 - загальний вид обмотки вимірювального трансформатора; Фіг. 2 - вид А по Фіг.1. Дану конструкцію приймаємо за прототип. 00 со m По корисній моделі обмотка вимірювального трансформатора містить первинну обмотку {не показане), що намотується на вторинні обмотки (основні і додаткова) 1. Вторинні обмотки 1 намотуються з круглого або прямокутного проводу на ізоляційний циліндр 2, який може бути виконаний, наприклад, із склотекстоліту (див. Фіг.1) Між шарами проводу прокладається ізоляція, яка може бути виконана, наприклад, із картону, трансформаторного паперу або з ізоляційної плівки. Для надійного кріплення крайніх витків вторинних обмоток 1 ІЗОЛЯЦІЙНИЙ циліндр 2 виконаний 10438 суцільним з бортиками 3. Бортик виконує роль кінцевої ізоляції. Для виходу вивідних кінців у бортику 3 передбачений паз 4 (див. Фіг.2). Обмотка вимірювального трансформатора дозволяє: - зменшити трудомісткість при намотці; - підвищити надійність кріплення крайніх витків. Джерела інформації: 1. Димков A.M., Кібель В.М., Тішенін Ю.В. Трансформатори напруги. Вид. 2-е, перероб. і доп. М., "Енергія", 1975. Л Фіг.1 Фіг. 2 Комп'ютерна верстка Л Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул, Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
