Мундштук для куріння

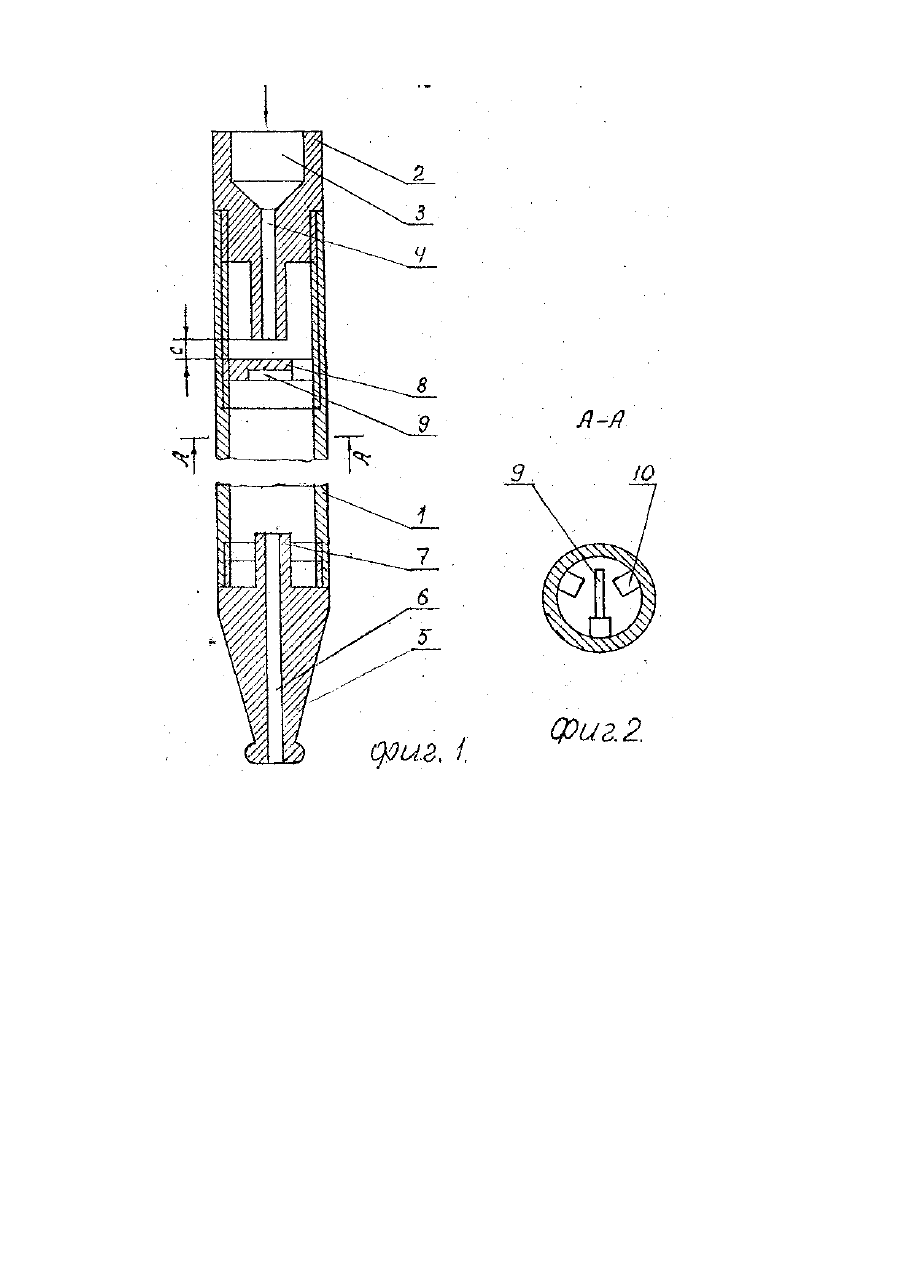

Изобретение относится к курительным принадлежностям, а более конкретно - к устройству снабженных отражательным экраном фильтрующих мундштуков для курения. Известен мундштук для курения, обладающий возможностью осуществлять изменение степени очистки табачного дыма, снабженный отражательным экраном. Данный мундштук содержит цилиндрический полый корпус с одного торца которого расположена, снабженная полостью для размещения табачного изделия и продольным каналом для прохождения табачного дыма, насадочная камера, а с другого торца - снабженный каналом для прохождения табачного дыма, нагубник. Каждый из отмеченных каналов соосно связан с выступающей внутрь корпуса соответственно насадочной и нагубниковой трубкой. Важнейшей конструктивной особенностью описанного выше мундштука является то, что в нем внутренняя поверхность корпуса имеет кольцевой эксцентрический выступ, внутренняя поверхность которого образует охватывающий насадочную камеру отражательный экран, обращенный к корпусу конец насадочной трубки снабжен заглушкой и перепускающим табачный дым в поперечном направлении отверстием (в стенке трубки), для обеспечения возможности регулируемого изменения расстояния между отмеченным отверстием в насадочной трубке и эксцентрическим отражательным экраном, насадочная камера установлена с возможностью ее поворота относительно продольной оси. При этом, путем изменения отмеченного регулируемого расстояния обеспечивается изменение степени очистки табачного дыма: чем меньше значение такого расстояния, тем выше интенсивность осаждения твердо-жидкой фазы табачного дыма. Существенным недостатком известного мундштука является его повышенное сопротивление перемещению табачного дыма в рот куриль щика. Данный недостаток вызван не только наличием обычного местного сопротивления в связи с поперечным (т. е. на 90°) изменением направления дымового потока в насадочной трубке, ной с наличием еще второго местного сопротивления. Дело в том, что при вдохе куриль щика заглушка насадочной трубки дополнительно становится отражательным экраном, на котором осаждаются частицы твердо-жидкой фазы табачного дыма. Такое осаждение частиц вызывает у заглушки местное сужение дымового потока, а следовательно, дополнительное существенное повышение сопротивления перемещению табачного дыма. В основу изобретения поставлена задача усовершенствования конструкции известного мундштука для курения, в котором в связи с предлагаемым только продольным направлением дымового потока в насадочной камере исключаются существенные местные сопротивления в насадочной трубке и обеспечивается уменьшение сопротивления перемещению дымового потока. За счет этого процесс курения для курильщика становится более приятным. Поставленная задача решается тем, что в мундштуке для курения, содержащем цилиндрический полый корпус, с одного торца которого расположена, снабженная полостью для размещения табачного изделия и продольным каналом с выступающей внутрь корпуса трубкой,, насадочная камера, а с другого торца снабженный продольным каналом с выступающей внутрь корпуса трубкой нагубник, размещенный внутри корпуса отражательный экран, согласно изобретению в насадочной трубке изъяты заглушка и поперечное отверстие, а в качестве отражательного экрана используется соосно связанный резьбовым соединением с корпусом диск, периферия которого снабжена перепускными каналами, а, обращенная к нагубнику сторона поперечным отверточным пазом, позволяющим с помощью отвертки осуществлять регулирование расстояния между отражательной поверхностью такого дискового экрана и выходным отверстием дымового канала насадочной трубки. На фиг. 1 представлен предлагаемый мундштук, а на фиг. 2 - сечение А-А на фиг. 1. Предлагаемый мундштук содержит цилиндрический полый корпус 1, с одного торца которого расположена насадочная камера 2 (с полостью 3 для размещения табачного изделия и продольным дымовым каналом 4), а с другого торца - нагубник 5 (с дымовым каналом 6 и выступающей внутрь корпуса трубкой 7). Внутри корпуса соосно установлен дисковый отражательный экран 8, обращенная к нагубнику сторона которого снабжена поперечным отверточным пазом 9, а периферия перепускными каналами 10. Насадочная камера, нагубник и дисковый отражательный экран связаны с корпусом при помощи резьбовых. соединений. При этом для обеспечения отмеченной установки дискового отражательного экрана геометрические параметры его резьбы такие же, как и в насадочной камере. Регулируемое расстояние между отражательным экраном и отверстием дымового канала насадочной камеры на фиг. 1 обозначено буквой С. При регулировании расстояния С нагубник 5 снимается с корпуса 1. После этого с помощью отвертки производится вращение в соответствующую сторону дискового отражательного экрана 8. При этом, как и в прототипе, интенсивность осаждения частиц твердой - жидкой фазы табачного дыма будет тем выше, чем меньше значение расстояния С. Настроенный на определенную степень очистки табачного дыма предлагаемый мундштук работает следующим образом. При вдохе курильщика дыма от размещенного в полости 3 насадочной камеры 2 табачного изделия за счет разрежения попадает в канал 4, а затем, пройдя расстояние С, попадает на дисковой отражательный экран 8. где, в определенной степени (зависящей от расстояния С), освобождается от частиц твердо-жидкой фазы. После этого дымовой поток направляется в связанную перепускными каналами 10 дискового отражательного экрана, другую часть полости корпуса 1 (где происходит главным образом конденсация газовой фазы табачного дыма) и через дымовой канал 6, накопившийся в полости корпуса жидкой фракции осадка табачного дыма. Для очистки внутренней полости цилиндрического корпуса 1 необходимо от корпуса отсоединить насадочную камеру 2 и нагубник 5. Очистка ж только дымовых каналов 4 и 6 производится без разборки мундштука. Малое сопротивление перемещению табачного дыма, простота настройки на желаемую степень его очистки и предельная простота конструкции обеспечивают предлагаемому фильтрующему мундштуку широкое распространение среди самых разнообразных куриль щиков.
