Електромагнітна ударно-вібраційна установка для формування бетонних виробів

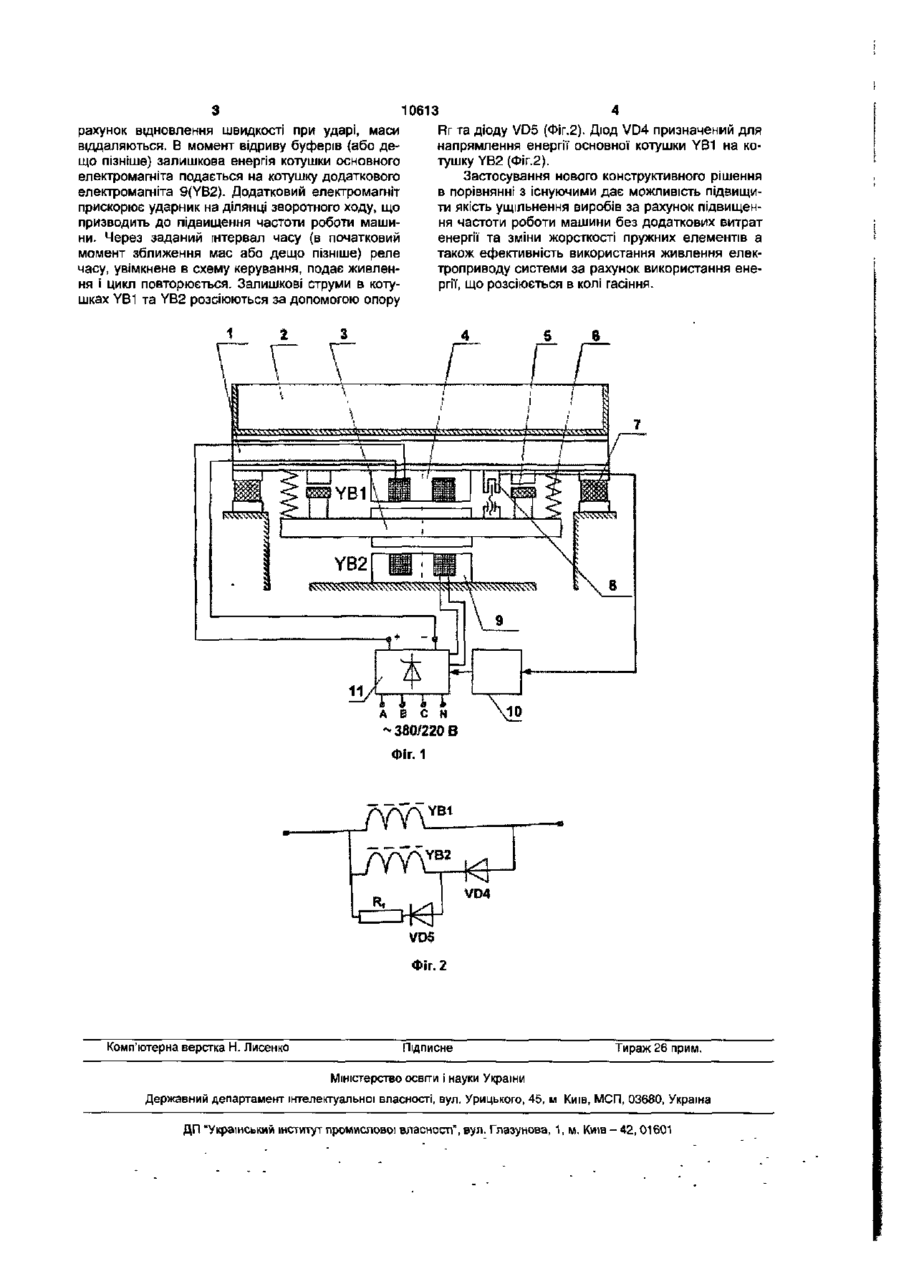

Установка для ущільнення бетонних сумішей в формі, яка складається з віброблока у вигляді опертої на основу пружними опорами рухомої рами, підвішеного на ній на пружній підвісці ударника з буферними елементами і з'єднаного з блоком живлення електромагнітного збудника коливань з рухомими один відносно одного статором та якорем, яка відрізняється тим, що з метою підвищення якості ущільнення виробів та ефективності використання живлення електроприводу в нижній частині встановлено додатковий електромагніт. Корисна модель відноситься до виробництва збірного бетону та залізобетону і дозволяє підвищити якість ущільнення та ефективність використання живлення за рахунок встановлення додаткового електромагніта, що дає можливість використати енергію, що розсіюється в ланцюгу гасіння. Відома установка для ущільнення бетонних сумішей в формі [авторське свідоцтво №611777 кл. В28В1/08 1976], що складається з верхньої рами на яку встановлена форма з сумішшю, на якій розташовано якір, ударника з розміщеними на ньому статором і пружними елементами, пружної ресори. Найбільш наближеним аналогом є віброударна площадка для ущільнення бетонних сумішей в формі [авторське свідоцтво СРСР №1323391 В28В1/08 1987], що складається з віброблока у вигляді опертої на основу пружними опорами рухомої рами, підвішеного на ній на пружній ПІДВІСЦІ ударника з буферними елементами і з'єднаного з блоком живлення електромагнітного збудника коливань з рухомими один відносно одного статором та якорем. Недоліком даного пристрою є низький к.к.д., оскільки на розгін електромагніта використовується частина енергії і значна частина залишкової енергії котушки примусово розсіюється в колі гасіння. В основу корисної моделі покладена задача підвищення якості ущільнення виробів за рахунок підвищення частоти ударів та ефективності використання живлення електроприводу системи за рахунок використання енергії котушки, що примусово розсіюється. Поставлена задача вирішується шляхом вдосконалення існуючої машини за рахунок встановлення додаткового електромагніта на який спрямовується залишкова енергія поля основної котушки після періоду робочого ходу. На ФІг.1 наведена схема установки для формування залізобетонних виробів яка складається з робочого органу - 1, форми з сумішшю - 2, ударника - 3, основного електромагніта - 4 (YB1 - ФІг.2), буферних елементів - 5, пружних елементів - 6, опорних амортизаторів - 7, Індукційного датчика 8, допоміжного електромагніта - 9 (YB2 - Фіг.2), блока керування - 10, тиристорного випрямляча - 1 1 . На Фіг.2 показана схема підключення додаткової котушки до основної схеми. Установка працює наступним чином: Форма з сумішшю 2 встановлюється на робочий орган 1 і закріплюється. На обмотку статора електромагніта 4(YB1) подається випрямлений струм від блока живлення 11. Під дією електромагнітної сили ударник 3 притягується до верхньої маси 1 і вдаряє по ній буферними елементами 5. В момент удару (або дещо раніше) індукційний датчик 8, увімкнений в схему керування 10, знеструмлює котушку. Далі, під дією потенціальної енергії стиснення буферів та підвіски ударника, а також за CO 5 ф рахунок відновлення швидкості при ударі, маси віддаляються. В момент відриву буферів {або дещо пізніше) залишкова енергія котушки основного електромагніта подається на котушку додаткового електромагніта 9(YB2). Додатковий електромагніт прискорює ударник на ділянці зворотного ходу, що призводить до підвищення частоти роботи машини. Через заданий інтервал часу (в початковий момент зближення мас або дещо пізніше) реле часу, увімкнене в схему керування, подає живлення і цикл повторюється. Залишкові струми в котушках YB1 та YB2 розсіюються за допомогою опору А 10613 Rr та діоду VD5 (Фіг.2). Діод VD4 призначений для напрямлення енергії основної котушки YB1 на котушку YB2 (Фіг.2). Застосування нового конструктивного рішення в порівнянні з існуючими дає можливість підвищити якість ущільнення виробів за рахунок підвищення частоти роботи машини без додаткових витрат енергії та зміни жорсткості пружних елементів а також ефективність використання живлення електроприводу системи за рахунок використання енергії, що розсіюється в колі гасіння. В С N - 380/220 В Фіг. 1 /YY\ YB1 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
