Установка для біологічної очистки стічних вод

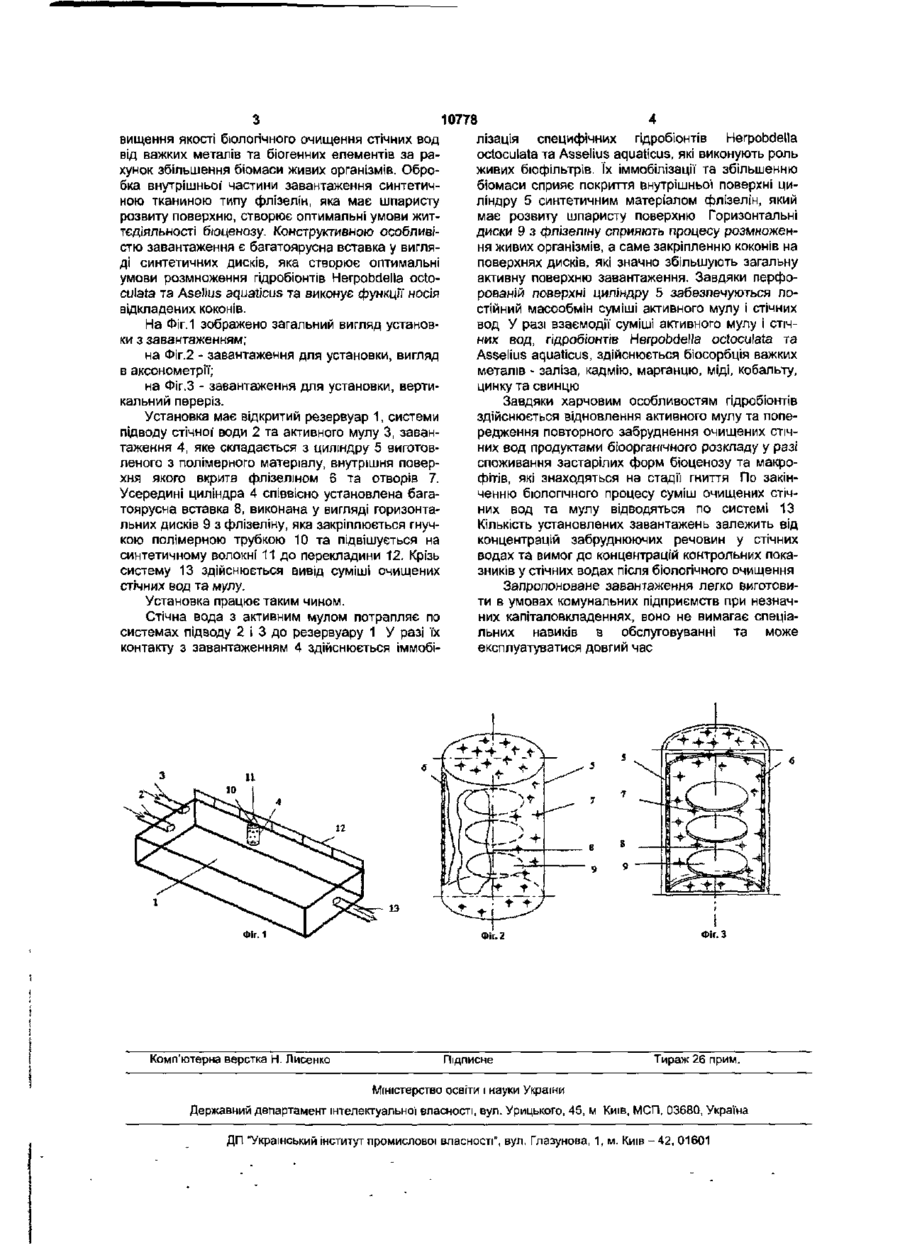

Установка для біологічної очистки стічних вод, що містить завантаження із синтетичного матеріа лу, яка відрізняється тим, що завантаження виконане у формі циліндра з полімерного матеріалу з перфорованою поверхнею, усередині якого співвісно встановлена багатоярусна вставка, яка виконана у вигляді горизонтальних дисків з флізеліну, розташованих один над одним на одній осі, з утворенням між ними і внутрішньою бічною поверхнею циліндра кільцевого зазору, крім того флізеліном покрита внутрішня циліндрична поверхня завантаження. Корисна модель відноситься до біологічної очистки стічних вод від важких металів та біогенних елементів і може використовуватися в аеротенках та біотенках для іммобілізації живих організмів Herpobdella octoculata та Asellus aquaticus з метою збільшення їх біомаси Відоме рулонне завантаження, яке складається із спіральне укладених в рулон гофрованих та плоских стрічок, яке відрізняється тим, що гофрована стрічка виконана з виступами та впадинами у вигляді каналів прямокутних перерізів, які розміщені під кутом 45-60° до поздовжньої осі стрічки [Патент РФ №2021978 С1, C02F3/06, опубл. 3010 94, бюл №20] У відомого завантаження виконання активної поверхні у вигляді каналів прямокутного перерізу, призводить до кругової циркуляції мулової суміші, яке негативно впливає на розвиток та розмноження живих організмів, що супроводжується анабіозом та утворенням цист з послідуючим виносом біомаси Найбільш близькою по своєї сутності і результату, що досягається є установка для біологічної очистки стічних вод з сіткоподібним завантаженням, яка відрізняється тим, що у якості сіткового завантаження використовують дрібну коміркову капронову дель з закріпленими на ній пучками капронових волокон [А., с. СССР №1731739 А1, C02F3/00, опубл. 07.05.92, бюл №17]. Відому установку з сіткоподібним завантаженням неможливо використовувати для іммобілізації та розмноження гідробіонтів, які потребують створення зон (кіш) з мінімальними гідродинамічними коливаннями в умовах інтенсивного барбатажу В основу корисної моделі поставлена задача вдосконалення установки для біологічної очистки стічних вод, в якій шляхом зміни форми та розташування забезпечується підвищення іммобілізованих властивостей живих організмів, створення сприятливих умов існування та розмноження специфічних гідробіонтів Herpobdella octoculata та Asellus aquaticus, які запобігають процесам повторного забруднення очищених стічних вод продуктами біоорганічного розкладу та володіють потужними біосорбційними властивостями по відношенню до важких металів. Поставлена задача вирішується тим, що в установці для біологічної очистки стічних вод, що містить завантаження із синтетичного матеріалу, завантаження виконане у формі циліндра з полімерного матеріалу з перфорованою поверхнею, усередині якого співвісно установлена багатоярусна вставка, виконана у вигляді горизонтальних дисків з флізеліна, розташованих один над одним на одній осі, з утворенням між ними і внутрішньою бічною поверхнею циліндра кільцевого зазору, крім того флізеліном покрита внутрішня циліндрична поверхня завантаження. Виконання активної поверхні завантаження у вигляді перфорованого циліндру з багатоярусною вставкою в декілька разів збільшує її активну площу, забезпечує рівномірну циркуляцію, запобігаючи утворенню застійних зон, сприяє підвищенню іммобілізації живих організмів Herpobdella octoculata та Asselus aquaticus в умовах обмеженої гідродинамічної дії потоку, що призводить до під 00 10778 лізація специфічних гідробіонтів Herpobdella octoculata та Asselius aquaticus, які виконують роль живих біофільтрів. їх іммобілізації та збільшенню біомаси сприяє покриття внутрішньої поверхні циліндру 5 синтетичним матеріалом флізелін, який має розвиту шпаристу поверхню Горизонтальні диски 9 з флізеліну сприяють процесу розмноження живих організмів, а саме закріпленню коконів на поверхнях дисків, які значно збільшують загальну активну поверхню завантаження. Завдяки перфорованій поверхні циліндру 5 забезпечуються постійний масообмін суміші активного мулу і стічних вод У разі взаємодії суміші активного мулу і стічНа Фіг.1 зображено загальний вигляд установних вод, гідробіонтів Herpobdella octoculata та ки з завантаженням; Asselius aquaticus, здійснюється біосорбція важких на Фіг.2 - завантаження для установки, вигляд металів - заліза, кадмію, марганцю, міді, кобальту, в аксонометрії; цинку та свинцю на Фіг.З - завантаження для установки, вертикальний переріз. Завдяки харчовим особливостям гідробіонтів здійснюється відновлення активного мулу тапопеУстановка має відкритий резервуар 1, системи підводу стічної води 2 та активного мулу 3, заванредження повторного забруднення очищених стічтаження 4, яке складається з циліндру 5 виготовних вод продуктами біоорганічного розкладу у разі леного з полімерного матеріалу, внутрішня поверспоживання застарілих форм біоценозу та макрохня якого вкрита флізеліном 6 та отворів 7. фітів, які знаходяться на стадії гниття По закінУсередині циліндра 4 співвісно установлена багаченню біологічного процесу суміш очищених стічтоярусна вставка 8, виконана у вигляді горизонтаних вод та мулу відводяться по системі 13 льних дисків 9 з флізеліну, яка закріплюється гнучКількість установлених завантажень залежить від кою полімерною трубкою 10 та підвішується на концентрацій забруднюючих речовин у стічних синтетичному волокні 11 до перекладини 12. Крізь водах та вимог до концентрацій контрольних покасистему 13 здійснюється вивід суміші очищених зників у стічних водах після біологічного очищення стічних 8од та мулу. Запропоноване завантаження легко виготовиУстановка працює таким чином. ти в умовах комунальних підприємств при незначСтічна вода з активним мулом потрапляє по них капіталовкладеннях, воно не вимагає спеціасистемах підводу 2 і 3 до резервуару 1 У разі їх льних навиків в обслуговуванні та може контакту з завантаженням 4 здійснюється іммобіексплуатуватися довгий час вищення якості біологічного очищення стічних вод від важких металів та біогенних елементів за рахунок збільшення біомаси живих організмів. Обробка внутрішньої частини завантаження синтетичною тканиною типу флізелін, яка має шпаристу розвиту поверхню, створює оптимальні умови життєдіяльності біоценозу. Конструктивною особливістю завантаження є багатоярусна вставка у вигляді синтетичних дисків, яка створює оптимальні умови розмноження гідробіонтів Herpobdella octoculata та Asellus aquaticus та виконує функції носія відкладених коконів. 12 Фіг.1 Комп'ютерна верстка Н. Лисенко Фіг. 2 Підписне Фіг. З Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуально'і власності, вуп. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
