Гідравлічний розподілювач

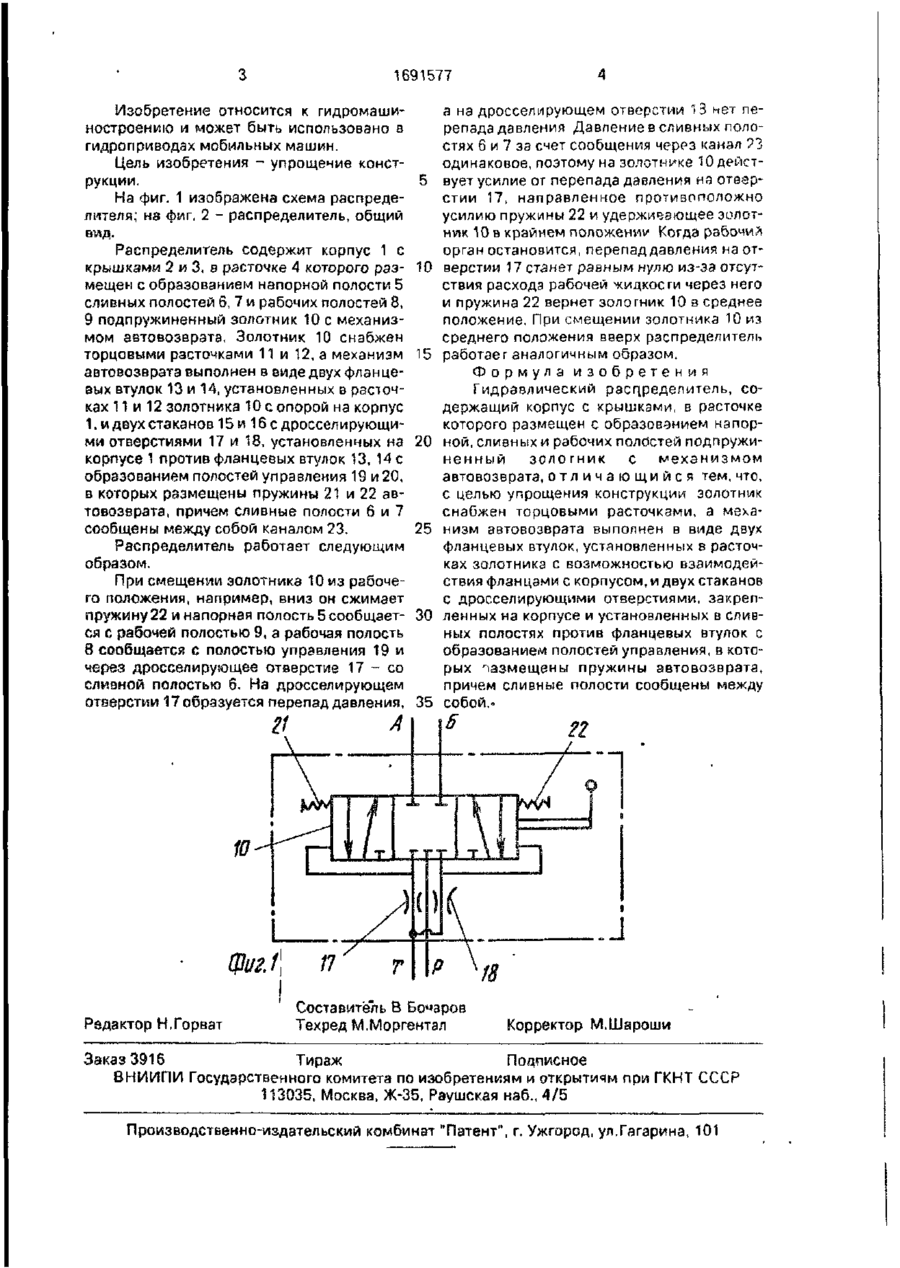

Изобретение относится к гидромашиностроению, в частности к гидроприводам мобильных машин, м упрощает конструкцию парораспределителя. Золотник 10 гидрораспределителя (ГР) снабжен торцовыми расточками (Р) 11,12, механизм автовозврата выполнен в виде двух фланцевых втулок (ФВ) 13, 14, установленных в Р 11, 12 с опорой на корпус (К) 1, и двух стаканов 15, 16 с дросселирующими отверстиями (ДО) 17, 18 установленных на К 1 против ФВ 13 14 с образованием полостей управления (ПУ) 19 20, в которых размещены пружины П 21, 22 При смещении золотника 10 из среднего положения на одном из двух ДО 17, 18 возникает перепад давления, усилие от которого, превышая усилие от соответствующей Л 21, 22, удерживает золотник 10 в крайнем положении до остановки рабочего органа, после чего перепад давления на соответствующем ДО 17, 18 исчезает и золотник 10 возвращается в среднее положение усилием соответствующей П 21, 22 2 ил. Фиг Z >Гт 1691577 Изобретение относится к гидромашиностроению и может быть использовано в гидроприводах мобильных машин. Цель изобретения - упрощение конструкции. На фиг. 1 изображена схема распределителя; на фиг, 2 - распределитель, общий вид. Распределитель содержит корпус 1 с крышками 2 и 3, в расточке 4 которого размещен с образованием напорной полости 5 сливных полостей 6, 7 и рабочих полостей 8, 9 подпружиненный золотник 10 с механизмом автовозврата. Золотник 10 снабжен торцовыми расточками 11 и 12, а механизм автовозврата выполнен в виде двух фланцевых втулок 13 и 14, установленных в расточках 11 и 12 золотника 10 с опорой на корпус 1, и двух стаканов 15 и 16 с дросселирующими отверстиями 17 и 18, установленных на корпусе 1 против фланцевых втулок 13, 14 с образованием полостей управления 19 и 20, в которых размещены пружины 21 и 22 автовозврата, причем сливные полости 6 и 7 сообщены между собой каналом 23. Распределитель работает следующим образом. При смещении золотника 10 из рабочего положения, например, вниз он сжимает пружину 22 и напорная полость 5 сообщается с рабочей полостью 9, а рабочая полость 8 сообщается с полостью управления 19 и через дросселирующее отверстие 17 - со сливной полостью 6. На дросселирующем отверстии 17образуется перепад давления, 21 \ Редактор Н.Горват А 5 10 15 20 25 30 35 а на дросселирующем отверстии 13 нет перепада давления Давление в сливных полостях 6 и 7 за счет сообщения через канал 73 одинаковое, поэтому на золотнике 10 действует усилие от перепада давления на отверстии 17, направленное противоположно усилию пружины 22 и удерживающее золотник 10 в крайнем положении Когда рабочий орган остановится, перепад давления на отверстии 17 станет равным нулю из-за отсутствия расхода рабочей жидкости через него и пружина 22 вернет золотник 10 з среднее положение. При смещении золотника 10 из среднего положения вверх распределитель работает аналогичным образом. Формула изобретения Гидравлический распределитель, содержащий корпус с крышками, в расточке которого размещен с образованием нэпорной, сливных и рабочих полбстей подпружиненный золотник с механизмом автовозврата, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции золотник снабжен торцовыми расточками, а механизм автовозврата выполнен в виде двух фланцевых втулок, установленных в расточках золотника с возможностью взаимодействия фланцами с корпусом, и двух стаканов с дросселирующими отверстиями, закрепленных на корпусе и установленных в сливных полостях против фланцевых втулок с образованием полостей управления, в которых размещены пружины автовозврата, причем сливные полости сообщены между собой, Составитель В Бочаров Техред М.Моргентал Корректор М.Шароши Заказ 3916 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
