Гідравлічний розподілювач

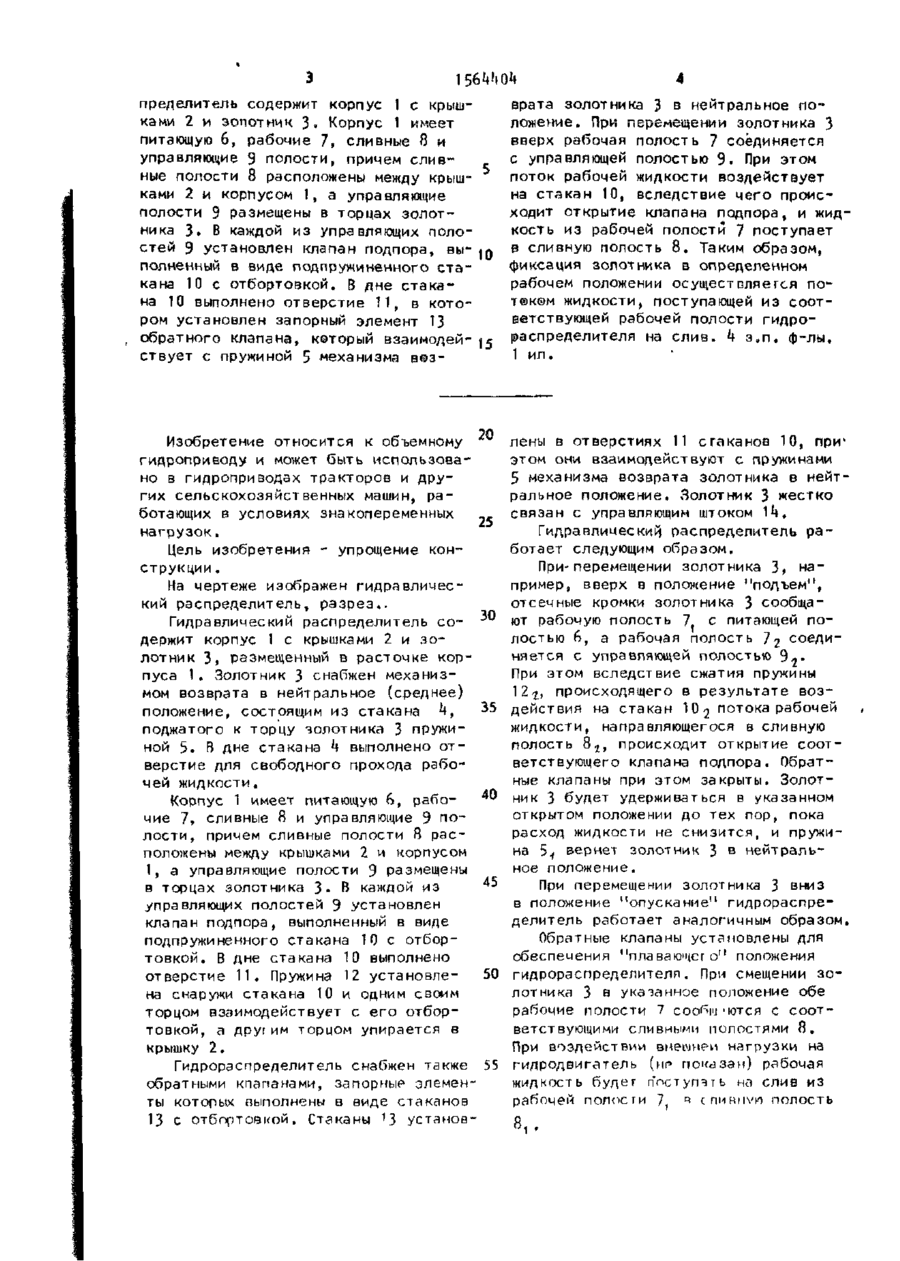

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСЛУБЛИН 564404 А КІН F t5 В 13/02 ГОСУДАРСТВЕННЫЙ НОМИТЄТ ПО ИЭ06РЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР (21) ^232361/25-29 1 (22) 2 0 . 0 ^ . 8 7 (kS) ' 1 5 . 0 5 . 9 0 . Бгал. № 18 (71) Мелитопольский завод тракторных гидроагрегатов им. XXV съезда КПСС (72) Н.П. Мережко * (53) 621.?25(ОЙП.8) (56) Авторское свидетельство СССР \f 678917, к л . У 15 В 13/043, 1976. (54) ГМДРЛВПИЧЕСКИП (57) Изобретение относится к объемному гидроприводу и может быть использовано в гидроприводах тракторов и других сельскохозяйственных машин, работающих в условиях знакопеременных нагрузок. Цепь изобретения - упрощение конструкции. Гидравлический рас 1 с сп /"-", пределитель содержит корпус 1 с крышками 2 и зопотник 3 . Корпус 1 имеет питающую 6, рабочие 7, сливные 8 и управляющие 9 полости, причем сливные полости 8 расположены между крышками 2 и корпусом 1, а управляющие полости 9 размещены в торцах золотника 3 . В каждой из управляющих полостей 9 установлен клапан подпора, вы- 1 0 полненный в виде подпружиненного с т а кана 10 с отбортовкой. В дне с т а к а на 10 выполнено отверстие 1 1 , в котором установлен запорный элемент 13 обратного клапана, который взаимодей~ J5 ствует с пружиной 5 механизма воз врата золотника 3 в нейтральное п о ложение. При перемещении золотника 3 вверх рабочая полость 7 соединяется с управляющей полостью 9 . При этом поток рабочей жидкости воздействует на стакан 10, вследствие чего происходит открытие клапана подпора, и жидкость из рабочей полости 7 поступает в сливную полость 8 . Таким образом, фиксация золотника в определенном рабочем положении осуществляется потеком жидкости, поступающей из соответствующей рабочей полости гидрораспределителя на с л и в . Ц з . п . ф-лы, 1 ил. Изобретение относится к объемному гидроприводу и может быть использовано в гидроприводах тракторов и других сельскохозяйственных машин, работающих в условиях знакопеременных 25 нагрузок. Цель изобретения - упрощение к о н струкции . На чертеже изображен гидравлический распределитель, р а з р е з . . лены в отверстиях 11 стаканов 10, при 1 этом они взаимодействуют с пружинами 5 механизма возврата золотника в нейтральное положение. Золотник 3 жестко связан с управляющим штоком ^ht Гидравлический распределитель р а ботает следующим образом. При-перемещении золотника 3, например, вверх в положение "подъем", отсечные кромки золотника 3 сообщают рабочую полость 7. с питающей полостью 6, а рабочая полость 72 соединяется с управляющей полостью 9 « . При этом вследствие сжатия пружины 12^, происходящего в результате воздействия на стакан 1 0 ^ потока рабочей , жидкости, направляющегося в сливную полость 8 2 , происходит открытие с о о т ветствующего клапана подпора. Обратные клапаны при этом закрыты. Золотник 3 будет удерживаться в указанном открытом положении до тех пор, пока расход жидкости не снизится, и пружина 5^ вернет золотник З В нейтральное положение. При перемещении золотника 3 вниз в положение "опускание 1 1 гидрораспределитель работает аналогичным образом. Обратные клапаны установлены для обеспечения "ллавающсг о" положения гидрораспределителя. При смещении з о лотника 3 в указанное положение обе рабочие полости 7 соо^ш'ются с с о о т ветствующими сливными полостями 8 . При воздействии внешней нагрузки на гидродвигатель (НР ПОК
