Гідравлічний сепаратор для розділення зернистих матеріалів

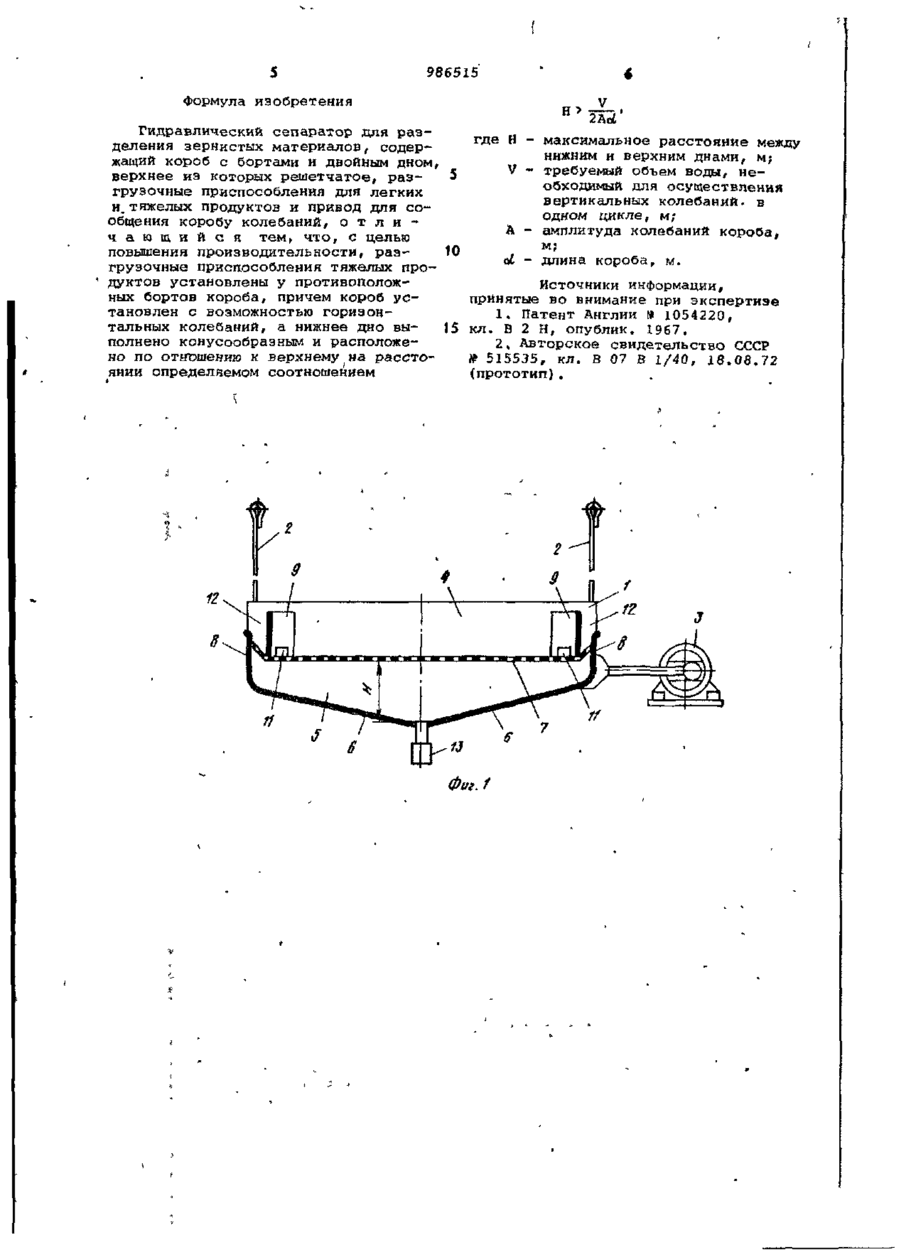

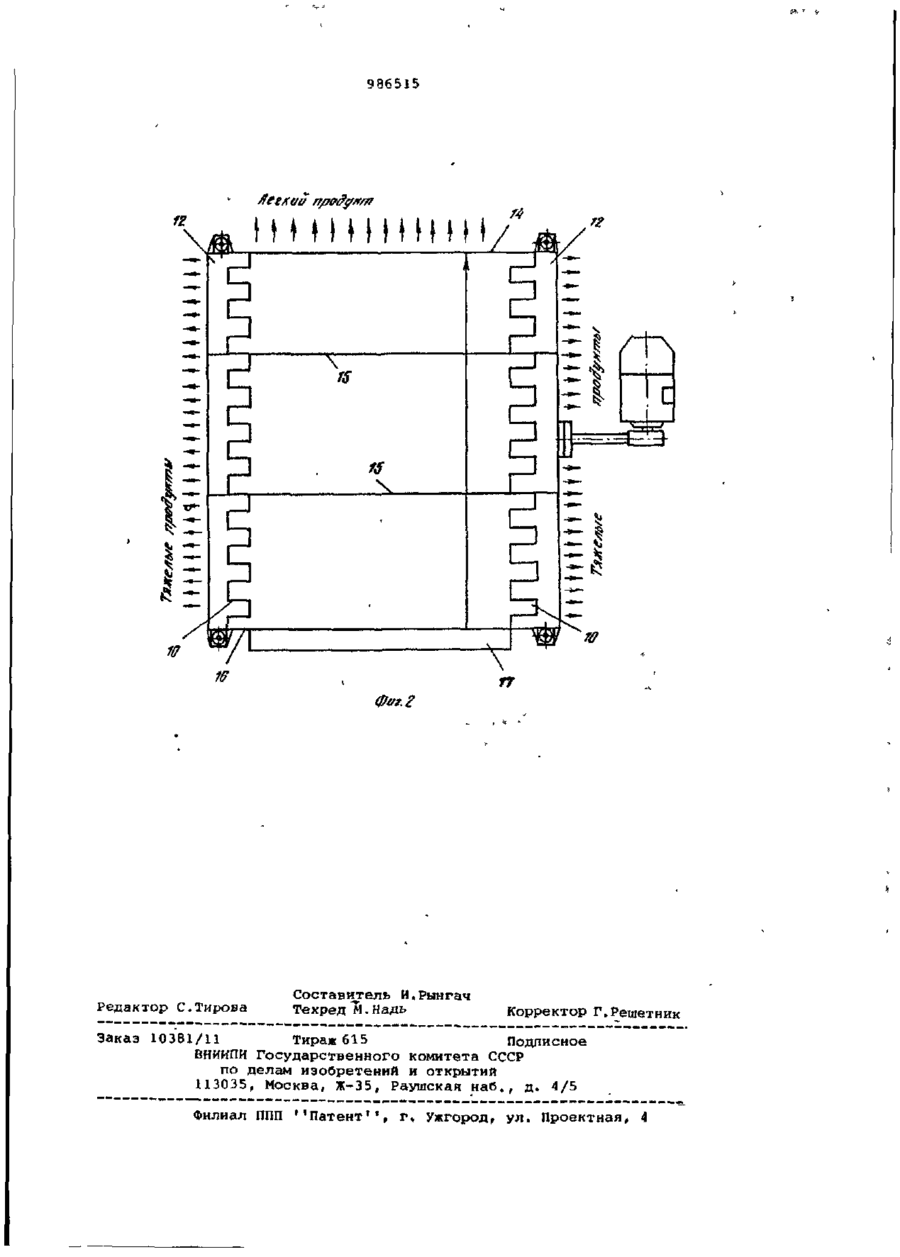

Союз Советских Социалистических Республик РЕТЕН К (61) Дополнительное к авт свид-ву (22)Заявлено 31.07.81 ( 2 0 3326257/29-03 (51{М.Кл.3 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий В 07 В 1/40 (23) Приоритет Опубликовано 070Ij83. Бюллетень № 1 Дата опубликования описания 07.01.83 ( 5 3 | У Д К 622.767. .555(088.8) (72) Авторы изобретения Э.Ф.Курочка, Б.П.Преображенский, Ю.В.Степанов, А.Ф.Клименко, С.Ф.Чепурных и Н.Ф.Симонов (71) Заявитель Украинский ордена ' ' З н а к П о ч е т а " научно-исследовательский углехимический институт (54) ГИДРАВЛИЧЕСКИЙ СЕПАРАТОР ДЛЯ РАЗДЕЛЕНИЯ ЗЕРНИСТЫХ МАТЕРИАЛОВ 1 Изобретение относится к горнорудной и металлургической промышленности, в частности к обогащению полезных ископаемых. Известен гидравлический сепаратор для разделения зернистых материалов , содержащий приспособлена я для осуществления пульсаций воды и подрешетнуго камеру, смонтированную на раме продольного рычага, поворачивающегося на поперечной горизонтальной оси, расположенной за подрешетной камерой по направлению потока [і ]. Недостатком сепаратора является сложность и громоздкость его конструкции. вая амплитуда пульсации воды по всей площади решетчатого дна выэыва ет недостаточную интенсивность перемещения зерен к разгрузочному приспособлению для своевременной выгрузки тяжелого продукта. Целью изобретения является повышение производительности. 10 Эта цель достигается тем, что в гидравлическом сепараторе для разделения зернистые материалов, содержащем короб с бортами и двойным дном, верхнее из которых решетчатое, 15 разгрузочные приспособления для легких и тяжелых продуктов и привод для сообщения коробу колебаний, разгрузочные приспособления тяжелых продуктов установлены у противоположНаиболее близким к изобретению ных бортов короба, причем короб устапо технической сущности и достигаемо- 20 новлен с возможностью горизонтальных му эффекту является гидравлический колебаний, а нижнее дно выполнено сепаратор для разделения зернистых конусообразным и расположено по материалов, содержащий короб с боротношению к верхнему на расстоянии, тами и двойным дном, верхнее из ко25 определяемом соотношением торых - решетчатое, разгрузочные приспособления для легких и тяжелых продуктов и привод для сообщения коробу колебаний [2]. где Н - максимальное расстояние между нижним и верхним днаНедостатком его является невысокая ми, м; производительность, так как одинако- 30 986515 V - требуемый объем воды, необходимый для осуществления вертикальных колебаний в одном цикле, м-3; А - амплитуда колебаний короба, М; с/- - длина короба, м. На фиг.1 изображен описываемый сепаратор, поперечный разрез; на фиг.2 - то же, вид в плане. Гидравлический сепаратор для разделения зернистых материалов включает короб 1, закрепленный на подвесках 2 и снабженный приводом 3 для сообщения ему горизонтальных колебаний. Короб образует рабочую камеру 4 и цодрешегную камеру 5. Дно короба 1 выполнено двойным, при этом нижнее 6 - конусообразным, а верхнее 7 -решетчатым. У противоположных бортов 8 короба 1 установлены разгрузочные приспособления 9 для тяжелых продуктов. Каждое из них состоит из зигзагообразной перегородки 10 с заборными окнами 11, образующей разгрузочную камеру 12, в которой борт 8 выполняет роль разгрузочного порога. Подрешетная часть бортов 8 переходит в конусообразное нижнее дно б, которое выполнено с отверстием внизу, где установлен разгрузочный патрубок 13 для удаления разделяемого материала, поступающего через решето верхнего дна 7. Одна из торцовых стенок 14 короба 1 служит разгрузочным сливным порогом для легкого продукта. На верхнем дне 7 установлены поперечные перегородки 15, которые образуют секции рабочей камеры 4 по количеству получаемых тяжелых продуктов. У стенки 16 короба 1 выполнено загрузочное приспособление 17. Нижнее дно б расположено по отношению к верхнему дну 7 на расстоянии. где Н - максимальное расстояние меж ду нижним и верхним диом,м; V - требуемый объем воды, необходимый для осуществления вертикальных колебаний в одном цикле, м 1 ; А - амплитуда колебаний короба, м. Расстояние мекду верхним дном 7 и нижним дном 6 определяет размер подрешетной части бортов 8 короба 1 и объем воды, выталкиваемой бортами 8 в надредиетную часть короба 1 при каждом цикле колебаний, что необходимо для осуществления заданной скорости восходящего потока и амплитуды колебаний воды. Поэтому при э аданной амплитуде колебаний короба максимальное расстояние меж~ ду верхним дном 7 и нижним дном 6 короба 1 с учетом потерь напора воды при перетоке определяется из приведенного выше соотношения. Гидравлический сепаратор работа5 ет следующим образом. Перед пуском короб 1 заполняют водой и непрерывно подают ее в подрешетную камеру 5 с образованием перелива через борта 8 и торцовую стеа10 ку 14, Затем включает вибропривод 3 и сообщают коробу 1 горизонтальные колебания. Исходный материал загружают через загрузочное приспособление 17. При горизонтальных колеба15 ниях короба 1 у бортов 8 происходят колебания воды в вертикальном направ11 лении за счет ''набегания ее на борта, причем максимальны по амплитуде и противоположны по фазе. Так, 20 если у одного борта 8 вода перемещается вверх, то в это время у другого борта 8 вода перемещается вниз. В каждую половину периода колебаний короба направление перемещения воды 25 изменяется на противоположное . В направлении к продольной оси короба 1 колебания воды уменьшаются по амплитуде в результате уменьшения действия на воду бортов 8 по мере удалеЗо ния от них. Таким образом, в рабочей камере 4 за каждую половину цикла колебаний короба 1 материал по одну сторону от продольной оси уплотняется на верхнем дне 7, а по другую сторону разрыхляется и его зерна 35 приобретают подвижность. С изменением направления перемещения короба 1 происходит изменение движения материала на противоположное. Уплотненному на верхнем дне 7 материалу со'*" общается от привода 3 ускорение в направлении к разгрузочным приспособлениям 9. Имея одинаковое ускорем ние, взвешенные затем зерна материала разделяются в направлении дейст45 вин ускорения так, что у разгрузочных приспособлений 9 располагаются наиболее плотные продукты. Менее плотные зерна вытесняются в среднюю часть рабочей каморы 4, концентрируясь у 50 продольной оси. Тяжелые продукты по мере выделения попадают через окна И в перегородках 10 в разгрузочные камеры 12, а затем выгружаются через борта 8. 55 Самый легкий продукт выгружается через торцовую стенку 14. Выгрузка тяжелых продуктов по мере их образования через два борта 8 рабочей камеры 4 позволяет устранить иэлиш60 нее пребывание разделившегося материала в аппарате и тем самым повысить его производительность, а также позволяет достигнуть многостадийности разделения с легко регулируемым 65 количеством получаемых продуктов» 986515 формула изобретения Гидравлический сепаратор для разделения зернистых материалов, содержащий короб с бортами и двойным дном, верхнее из которых решетчатое, разгрузочные приспособления для легких и. тяжелых продуктов и привод для сообщения коробу колебаний, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности, раз10 грузочные приспособления тяжелых продуктов установлены у противоположных бортов короба, причем короб установлен с возможностью горизонтальных колебаний, а нижнее дно вы15 полнено конусообразным и расположено по отношению к верхнему на расстоянии определяемом соотношением 11 н> V где Н - максимальное расстояние между нижним и верхним днами, м; V - требуемый объем воды, необходимый для осуществления вертикальных колебаний, в одном цикле, м; А - амплитуда колебаний короба, м; (J, - длина короба, м. Источники информации, принятые во внимание при экспертизе 1. Патент Англии № 1054220, кл. В 2 Н, опублик. 1967. 2, Авторское свидетельство СССР » 515535, кл. В 07 В 1/40, 18.08.72 (прототип). 986515 \ ft 4 Iff Редактор С.Тирова Составитель И.Рынгач Техред ^ї. Надь Корректор Г.Решетник Заказ 10381/11 Тираж 615 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП ''Патент 1 1 , г» Ужгород, ул. Проектная, 4
