Поршнева машина

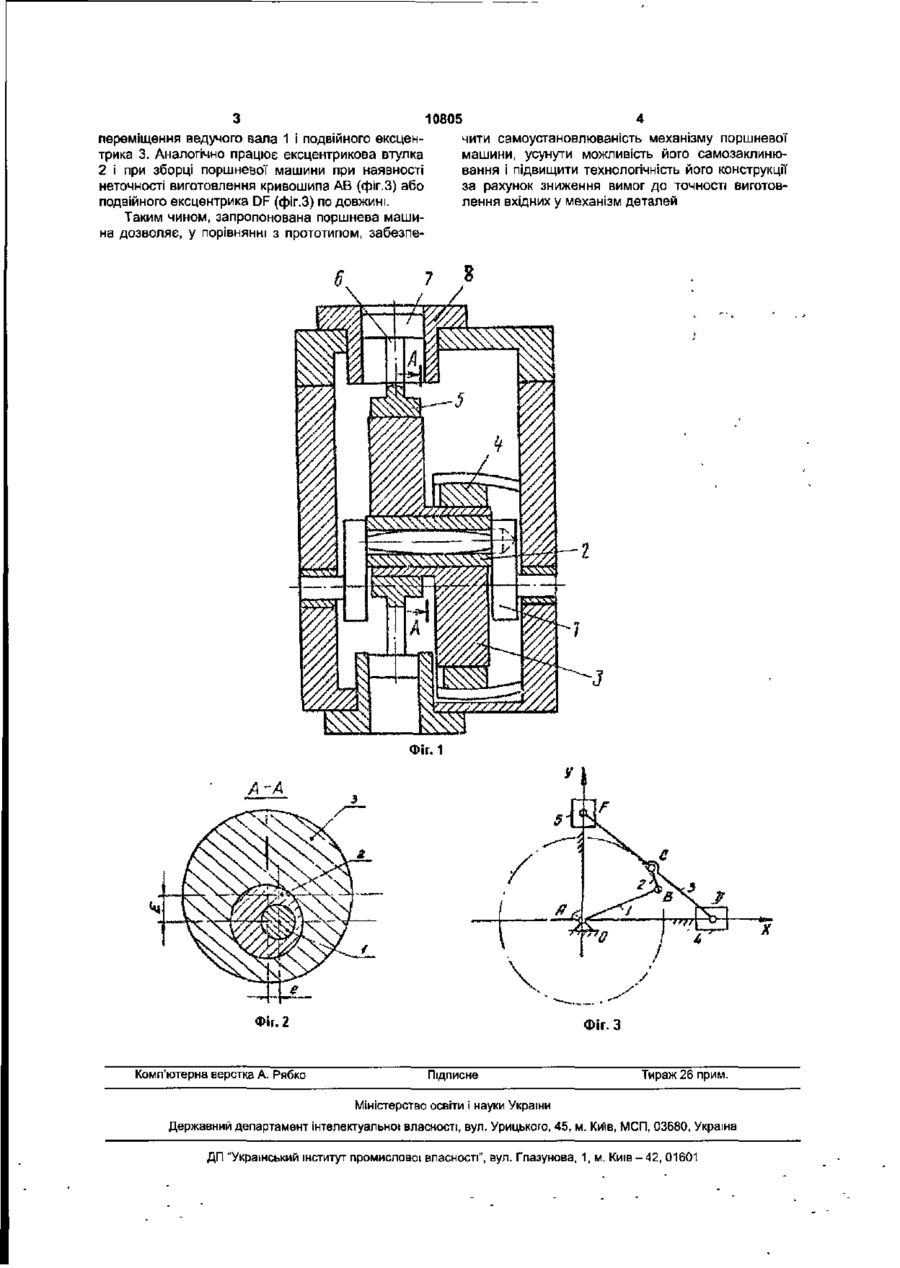

1. Поршнева машина, що містить щонайменше два циліндри, у яких установлені поршні зі штоками, з'єднані зі здвоєним ексцентриком, і привідний вал із шийкою, яка відрізняється тим, що поршневу машину обладнано ексцентриковою втулкою, установленою на шийці привідного вала, а здвоєний ексцентрик розміщено на втулці 2 Поршнева машина за п.1, яка відрізняється тим, що шийка привідного вала в поздовжньому перерізі має форму овалу Корисна модель відноситься до галузі машинобудування, зокрема до об'ємних поршневих машин, таких як двигуни, насоси, компресори. Відома поршнева машина, що містить щонайменше два циліндри, у яких установлені поршні зі штоками, з'єднані зі здвоєним ексцентриком, і приводний вал із шийкою [див. а.с. СРСР №1216371, MnK7F01B9/04, 1986]. Відома поршнева машина обрана за прототип. Однак таке виконання поршневої машини не дозволяє цілком забезпечити самоустановлюваність механізму поршневої машини в силу наявних надлишкових зв'язків, має здатність самозаклинювання а також низька технологічність конструкції за рахунок підвищених вимог до точності виготовленні деталей, що входять у пристрій. В основу корисної моделі поставлено задачу удосконалення поршневої машини шляхом забезпечення повної' самоустановлюваності механізму поршневої машини шляхом усунення можливості самозаклинювання і підвищення технологічності конструкції за рахунок зниження вимог до точності виготовлення деталей, що входять у пристрій. Поставлена задача досягається тим, що в поршневій машині, що містить щонайменше два циліндри, у яких установлені поршні зі штоками, з'єднані зі здвоєним ексцентриком, і приводний вад із шийкою, відповідно до корисної моделі, поршневу машину обладнано ексцентриковою втулкою, установленою на шийці приводного вала, а здвоєний ексцентрик розміщено на втулці, причому шийка приводного вала в поздовжньому перетині має форму овалу. Завдяки ознакам, властивим корисній моделі, поршнева машина дозволяє в порівнянні з прототипом цілком забезпечити самоустановлюваність механізму поршневої машини шляхом усунення самозаклинювання, а також підвищити технологічність конструкції за рахунок зниження вимог до точності виготовлення деталей, що входять у пристрій. Сутність корисної моделі пояснюється кресленнями, де на фіг. 1 зображено поршневу машину, загальний вигляд; на фіг.2 - перетин А-А на фіг. 1; на фіг 3 - структурна схема поршневої машини. Поршнева машина містить приводний вал 1, на циліндричній або овальній в поздовжньому перетині шийці якого поміщено ексцентрикову втулку 2 (ексцентриситет є, фіг.2). Подвійний ексцентрик 3 (ексцентриситет Е, фіг 2), що має наскрізний отвір, розміщено на втулці 2 і сполучено із двома крейцкопфами 4 і 5, з'єднаними жорстко за допомогою штоків 6 з поршнями 7, установленими в циліндрах 8. Поршнева машина працює таким чином. При обертанні вала 1 рух через втулку 2 передається подвійному ексцентрикові 3, що робить планетарний рух і приводить у поступальний рух крейцкопфи 4 і 5, жорстко з'єднані за допомогою штоків 6 з поршнями 7, розташованими у циліндрах 8 При розбіжності осі приводного вала 1 з віссю, що проходить через точку перетинання осей X. У направляючих повзунів 4, 5 втулка 2 повертається щодо шийки ведучого вала 1 і таким чином виключаються зв'язки, що обмежують відносне ю о оо переміщення ведучого вала 1 і подвійного ексцентрика 3. Аналогічно працює ексцентрикова втулка 2 і при зборці поршневої машини при наявності неточності виготовлення кривошипа АВ (фіг.З) або подвійного ексцентрика DF (фіг.З) по довжині. Таким чином, запропонована поршнева машина дозволяє, у порівнянні з прототипом, забезпе 10805 чити самоустановлюваність механізму поршневої машини, усунути можливість його самозаклинювання і підвищити технологічність його конструкції за рахунок зниження вимог до точності виготовлення вхідних у механізм деталей Фіг. 1 А "А Фіг. 2 Комп'ютерна верстка А. Рябко Фіг.З Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Киш, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
