Ємність для затворюваних рідиною харчових продуктів з кришкою із гнучкого матеріалу

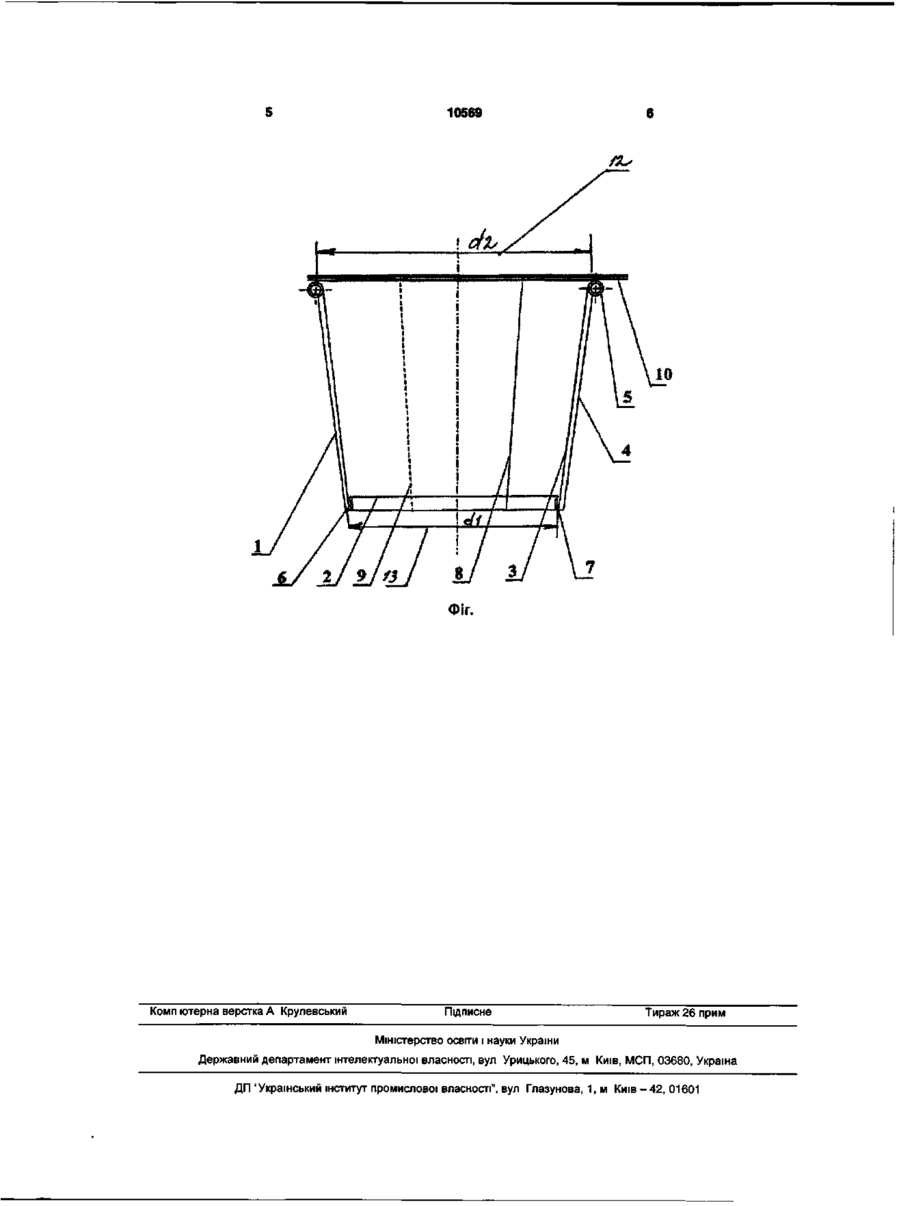

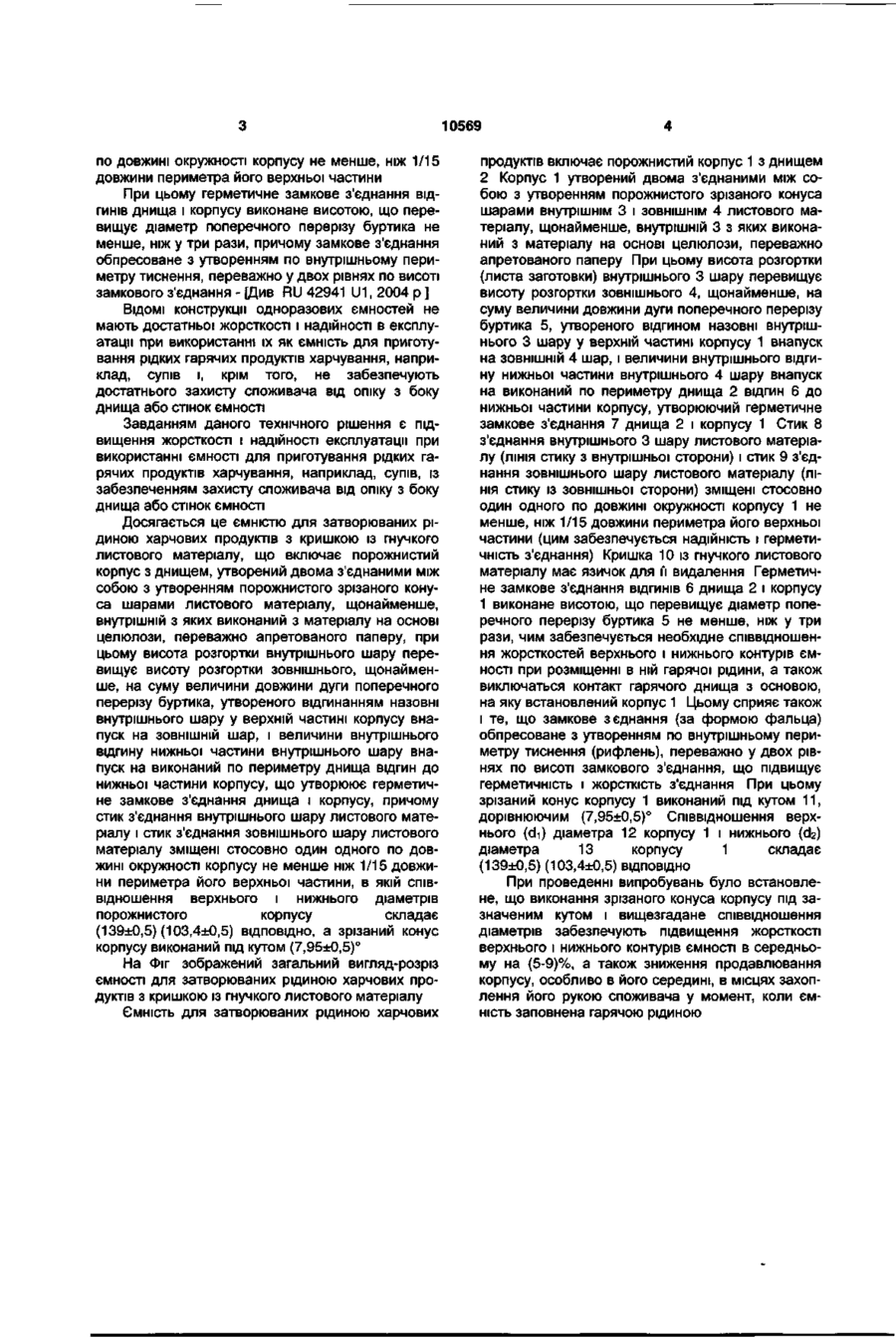

Ємність для затворюваних рідиною харчових продуктів з кришкою із гнучкого листового матеріалу, що містить порожнистий корпус з днищем, утворений двома з'єднаними між собою з утворенням порожнистого зрізаного конуса шарами листового матеріалу, щонайменше внутрішній з яких виконаний з матеріалу на основі целюлози, переважно апретованого паперу, при цьому висота розгортки внутрішнього шару перевищує висоту розгортки зовнішнього щонайменше на суму вели чини довжини дуги поперечного перерізу буртика, утвореного відгинанням назовні внутрішнього шару у верхній частині корпусу внапуск на зовнішній шар, і величини внутрішнього відгину нижньої частини внутрішнього шару внапуск на виконаний по периметру днища відгин до нижньої частини корпусу, що утворює герметичне замкове з'єднання днища і корпусу, причому стик з'єднання внутрішнього шару листового матеріалу і стик з'єднання зовнішнього шару листового матеріалу зміщені стосовно один одного по довжині окружності корпусу не менше ніж на 1/15 довжини периметра його верхньої частини, яка відрізняється тим, що співвідношення верхнього і нижнього діаметрів порожнистого корпусу складає (139±0,5):(103,4±0,5) відповідно, а зрізаний конус корпусу виконаний під кутом (7,95+0,5)°. Запропонована конструкція одноразової ємності належить до галузі тари для тривалого зберігання закритих в ній кришкою харчових продуктів з дотриманням гігієнічних і санітарних вимог, що пред'являються до них, переважно у сухому вигляді, що забезпечує збереження їхніх сипких властивостей до затворювання (заливання) вмісту ємності рідиною, наприклад, гарячою водою. Відома одноразова ємність, що використовується для пиття і містить корпус, утворений дном і похило розташованою до нього бічною стінкою, на зовнішній поверхні дна є опорний кільцевий виступ, а крайня ділянка бічної стінки у відкритого торця відбортована назовні, при цьому співвідношення діаметрів дна і відкритого торця корпусу і його висоти складає 1:1,4:2,5, а бічна стінка нахилена до площини дна під кутом близько 95° - [RU №26910 U1, 2003 p.]. Відома одноразова ємність у вигляді стакана, виконаного з пружного матеріалу, що містить циліндричну бічну стінку та дно і кільцевий елемент на внутрішній поверхні дна, причому внутрішній діаметр кільцевого елемента виконаний з можливістю щільної посадки на зовнішню циліндричну поверхню кришки судини - [RU №33095 U1, 2003 p.]. Відома також одноразова упаковка для сипко го матеріалу, виконана у вигляді контейнера з полімерного матеріалу з бортиком по периметру у верхній частині і кришки з фольги, що має язичок для відриву, з'єднаних термонагріванням - [RU №23559 U1, 2002 p.]. Найбільш близькою з відомих є ємність для затворюваних рідиною харчових продуктів з кришкою із гнучкого листового матеріалу, що включає порожнистий корпус з днищем, утворений двома з'єднаними між собою з утворенням порожнистого зрізаного конуса шарами листового матеріалу, щонайменше, внутрішній з яких виконаний з матеріалу на основі целюлози, переважно апретованого паперу, при цьому висота розгортки внутрішнього шару перевищує висоту розгортки зовнішнього, щонайменше, на суму величини довжини дуги поперечного перерізу буртика, утвореного відгином назовні внутрішнього шару у верхній частині корпусу внапуск на зовнішній шар, і величини внутрішнього відгину нижньої частини внутрішнього шару внапуск на виконаний по периметру днища відгин до нижньої частини корпусу, утворюючий герметичне замкове з'єднання днища і корпусу, причому стик з'єднання внутрішнього шару листового матеріалу і стик з'єднання зовнішнього шару листового матеріалу зміщені стосовно один одного J2 *•-' O> CO Ю ^5 •^ р С^f ^^ -Э оГ ^ 10569 по довжині окружності корпусу не менше, ніж 1/15 довжини периметра його верхньої частини При цьому герметичне замкове з'єднання ВІДГИНІВ днища і корпусу виконане висотою, що перевищує діаметр поперечного перерізу буртика не менше, ніж у три рази, причому замкове з'єднання обпресоване з утворенням по внутрішньому периметру тиснення, переважно у двох рівнях по висоті замкового з'єднання - [Див RU 42941 U1, 2004 р ] ВІДОМІ конструкції одноразових ємностей не мають достатньої жорсткості і надійності в експлуатації при використанні їх як ємність для приготування рідких гарячих продуктів харчування, наприклад, супів і, крім того, не забезпечують достатнього захисту споживача від опіку з боку днища або стінок ємності Завданням даного технічного рішення є підвищення жорсткості і надійності експлуатації при використанні ємності для приготування рідких гарячих продуктів харчування, наприклад, супів, із забезпеченням захисту споживача від опіку з боку днища або стінок ємності Досягається це ємністю для затворюваних рідиною харчових продуктів з кришкою із гнучкого листового матеріалу, що включає порожнистий корпус з днищем, утворений двома з'єднаними між собою з утворенням порожнистого зрізаного конуса шарами листового матеріалу, щонайменше, внутрішній з яких виконаний з матеріалу на основі целюлози, переважно апретованого паперу, при цьому висота розгортки внутрішнього шару перевищує висоту розгортки зовнішнього, щонайменше, на суму величини довжини дуги поперечного перерізу буртика, утвореного відгинанням назовні внутрішнього шару у верхній частині корпусу внапуск на ЗОВНІШНІЙ шар, і величини внутрішнього відгину нижньої частини внутрішнього шару внапуск на виконаний по периметру днища відгин до нижньої частини корпусу, що утворюює герметичне замкове з'єднання днища і корпусу, причому стик з'єднання внутрішнього шару листового матеріалу і стик з'єднання зовнішнього шару листового матеріалу зміщені стосовно один одного по довжині окружності корпусу не менше ніж 1/15 довжини периметра його верхньої частини, в якій співвідношення верхнього і нижнього діаметрів порожнистого корпусу складає (139±0,5) (103,4±0,5) ВІДПОВІДНО, а зрізаний конус корпусу виконаний під кутом (7,95±0,5)° На Фіг зображений загальний вигляд-розріз ємності для затворюваних рідиною харчових продуктів з кришкою із гнучкого листового матеріалу Ємність ДЛЯ затворюваних рідиною харчових продуктів включає порожнистий корпус 1 з днищем 2 Корпус 1 утворений двома з'єднаними між собою з утворенням порожнистого зрізаного конуса шарами внутрішнім 3 і ЗОВНІШНІМ 4 листового матеріалу, щонайменше, внутрішній 3 з яких виконаний з матеріалу на основі целюлози, переважно апретованого паперу При цьому висота розгортки (листа заготовки) внутрішнього 3 шару перевищує висоту розгортки зовнішнього 4, щонайменше, на суму величини довжини дуги поперечного перерізу буртика 5, утвореного відгином назовні внутрішнього 3 шару у верхній частині корпусу 1 внапуск на ЗОВНІШНІЙ 4 шар, і величини внутрішнього відгину нижньої частини внутрішнього 4 шару внапуск на виконаний по периметру днища 2 відгин 6 до нижньої частини корпусу, утворюючий герметичне замкове з'єднання 7 днища 2 і корпусу 1 Стик 8 з'єднання внутрішнього 3 шару листового матеріалу (ЛІНІЯ стику з внутрішньої сторони) і стик 9 з'єднання зовнішнього шару листового матеріалу (ЛІНІЯ стику із зовнішньої сторони) зміщені стосовно один одного по довжині окружності корпусу 1 не менше, ніж 1/15 довжини периметра його верхньої частини (цим забезпечується надійність і герметичність з'єднання) Кришка 10 із гнучкого листового матеріалу має язичок для ґі видалення Герметичне замкове з'єднання ВІДГИНІВ 6 днища 2 і корпусу 1 виконане висотою, що перевищує діаметр поперечного перерізу буртика 5 не менше, ніж у три рази, чим забезпечується необхідне співвідношення жорсткостей верхнього і нижнього контурів ємності при розміщенні в ній гарячої рідини, а також виключаться контакт гарячого днища з основою, на яку встановлений корпус 1 Цьому сприяє також і те, що замкове з єднання (за формою фальца) обпресоване з утворенням по внутрішньому периметру тиснення (рифлень), переважно у двох рівнях по висоті замкового з'єднання, що підвищує герметичність і жорсткість з'єднання При цьому зрізаний конус корпусу 1 виконаний під кутом 11, дорівнюючим (7,95±0,5)° Співвідношення верхнього (di) діаметра 12 корпусу 1 і нижнього (d2) діаметра 13 корпусу 1 складає (139±0,5) (103,4±0,5) ВІДПОВІДНО При проведенні випробувань було встановлене, що виконання зрізаного конуса корпусу під зазначеним кутом і вищезгадане співвідношення діаметрів забезпечують підвищення жорсткості верхнього і нижнього контурів ємності в середньому на (5-9)%, а також зниження продавлювання корпусу, особливо в його середині, в місцях захоплення його рукою споживача у момент, коли ємність заповнена гарячою рідиною 10569 Фіг. Комп ютерна верстка А Крулевський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
