Струмопідвідний наконечник для наплавлення

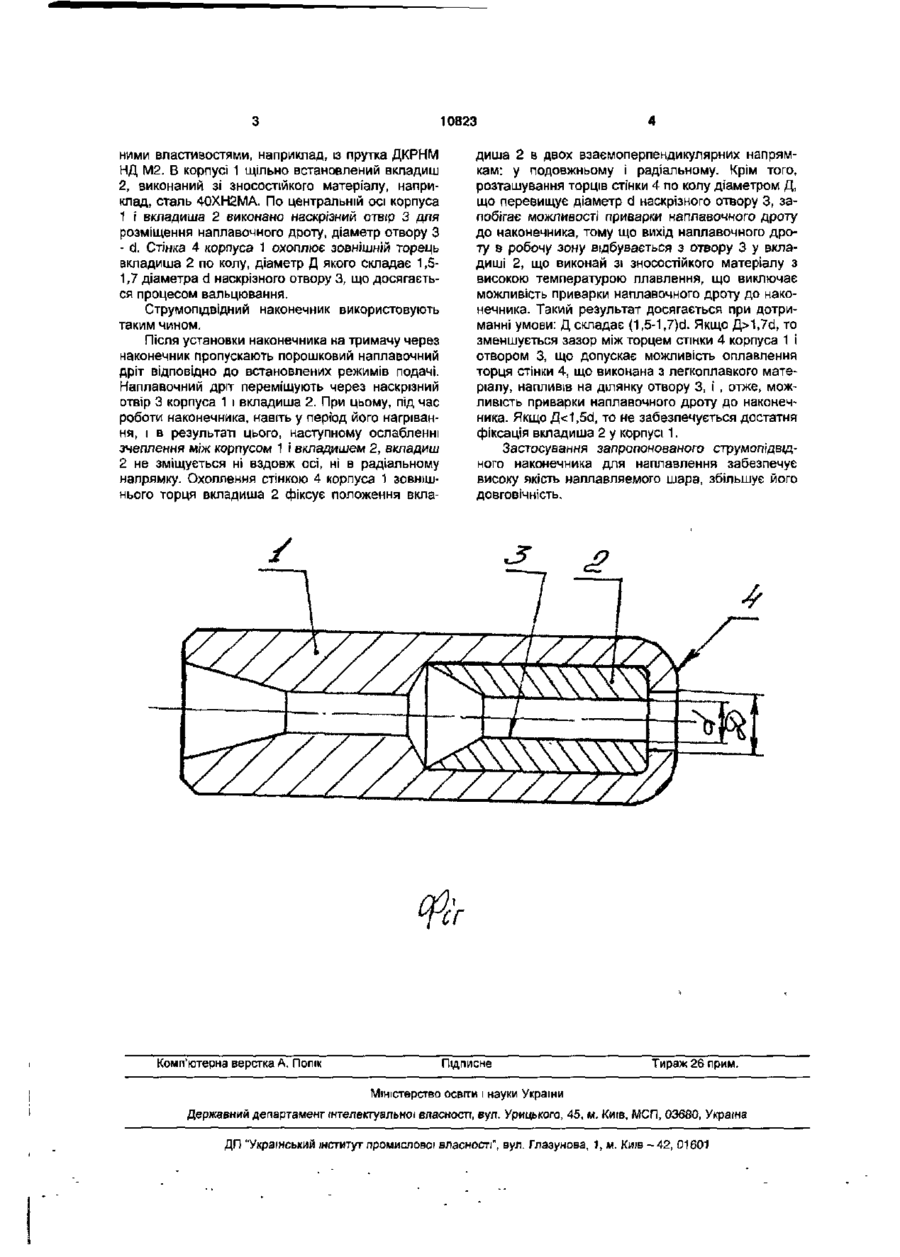

УКРАЇНА (19) UA 01,10823 (із, U (51,7В23К9/04 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, СТРУМОПІДВІДНИЙ НАКОНЕЧНИК ДЛЯ НАПЛАВЛЕННЯ 1 (21,U200506458 (22) 30.06.2005 (24,15.11.2005 (46) 15.11.2005, Бюл. №11, 2005р. (72) Зареченський Деніс Олександрович, Хоровец Євген Тарасович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ГОЛОВНИЙ СПЕЦІАЛІЗОВАНИЙ КОНСТРУКТОРСЬКО-ТЕХНОЛОГІЧНИЙ ІНСТИТУТ" (57, Струмопідвідний наконечник для наплавлення, який містить корпус, виконаний з матеріалу з високими електропровідними властивостями, і щільно встановлений у ньому вкладиш, що виконано зі зносостійкого матеріалу, по центральній осі корпуса і вкладиша виконано наскрізний отвір для розміщення наплавного дроту, який відрізняється тим, що стінка корпуса охоплює зовнішній торець вкладиша по колу, діаметр якого складає 1,5-1,7 діаметра наскрізного отвору. Корисна модель належить до пристроїв для наплавлення металу. Відомо наконечник для наплавлення металу, що містить корпус з центральним наскрізним отвором для розміщення наплавочного дроту. На вихідному торці корпуса розташовано захисний екран [а.с. №306923, МПК В23К9/04, опубліковано 21.06.1971р., Бюл №20]. Недоліком відомого наконечника є інтенсивний знос його отвору, тому що при використанні в якості наплавочного дрота порошкового дроту, на поверхні дроту залишається насічка від роликів подавального механізму. В наслідок проходження такого дроту вздовж отвору корпуса відбувається інтенсивний знос отвору, а, отже, і коливальні відхилення наплавочного дроту від осі. Наявність на вихідному торці корпуса захисного екрана, розміри якого перевищують зовнішній габарит корпуса, обмежує можливість регулювати режими наплавлення. Крім того, виконання захисного екрана з матеріалу корпуса, а це в основному мідь, мідний сплав, алюміній або алюмінієвий сплав, веде до оплавлення вихідного отвору, що, в свою чергу, приводить до можливості приварки наплавочного дроту до корпуса наконечника. За прототип прийнято струмопідвідний наконечник, що містить корпус, виконаний з матеріалу з високими електропровідними властивостями і щільно встановлений у ньому вкладиш, виконаний зі зносостійкого матеріалу. Зовнішні торці корпуса і вкладиша розташовані в одній площині. По центральній осі корпуса і вкладиша виконано наскрізний отвір для розміщення наплавочного дроту [патент RU №2220037, МПК ВУ23К9/28, опублікований 27.12.2003р.]. Недоліком прототипу є одержання недостатньо якісного наплавлення, що обумовлено наступним. В процесі наплавлення через різницю коефіцієнтів температурного розширення матеріалів корпуса і вкладиша, відбувається ослаблення їхнього з'єднання, що приводить до коливального осьового зсуву вкладиша, а, отже, і наплавочного дроту, що приводить до порушення цілісності наплавляемого шару. Крім того, відбувається подовжній осьовий зсув вкладиша, що також веде до дефектів наплавляемого шару. В основу корисної моделі поставлена задача через зміну конструкції корпуса, через зміну взаємозв'язку корпуса і вкладиша забезпечити якісне наплавлення. Поставлена задача досягається тим, що в струмопідвідному наконечнику для наплавлення, що містить корпус, виконаний з матеріалу з високими електропровідними властивостями І щільно встановлений у ньому вкладиш, виконаний зі зносостійкого матеріалу, у якому по центральній осі корпуса і вкладиша виконаний наскрізний отвір для розміщення наплавочного дроту, відповідно до технічного рішення, що пропонується, стінка корпуса охоплює зовнішній торець вкладиша по колу, діаметр якого складає 1,5-1,7 діаметра наскрізного отвору. На кресленні зображено загальний вид струмопідвідного наконечника. Струмопідвідний наконечник містить корпус 1, виконаний з матеріалу з високими електропровід СО CM GO О 10823 ними властивостями, наприклад, із прутка ДКРНМ НД М2. В корпусі 1 щільно встановлений вкладиш 2, виконаний зі зносостійкого матеріалу, наприклад, сталь 40ХН2МА. По центральній осі корпуса 1 і вкладиша 2 виконано наскрізний отвір 3 для розміщення наплавочного дроту, діаметр отвору З - d. Стінка 4 корпуса 1 охоплює зовнішній торець вкладиша 2 по колу, діаметр Д якого складає 1,51,7 діаметра d наскрізного отвору 3, що досягається процесом вальцювання. Струмопідвідний наконечник використовують таким чином. Після установки наконечника на тримачу через наконечник пропускають порошковий наплавочнии дріт відповідно до встановлених режимів подачі. Наплавочнии дріт переміщують через наскрізний отвір 3 корпуса 1 і вкладиша 2. При цьому, під час роботи наконечника, навіть у період його нагрівання, і в результаті цього, наступному ослабленні зчеплення між корпусом 1 і вкладишем 2, вкладиш 2 не зміщується ні вздовж осі, ні в радіальному напрямку. Охоплення стінкою 4 корпуса 1 зовнішнього торця вкладиша 2 фіксує положення вкла диша 2 в двох взаємоперпендикулярних напрямкам: у подовжньому і радіальному. Крім того, розташування торців стінки 4 по колу діаметром Д, що перевищує діаметр сі наскрізного отвору 3, запобігає можливості приварки наплавочного дроту до наконечника, тому що вихід наплавочного дроту в робочу зону відбувається з отвору 3 у вкладиші 2, що виконай зі зносостійкого матеріалу з високою температурою плавлення, що виключає можливість приварки наплавочного дроту до наконечника. Такий результат досягається при дотриманні умови: Д складає (1,5-1,7)d. Якщо fl>1,7d, то зменшується зазор між торцем стінки 4 корпуса 1 і отвором 3, що допускає можливість оплавлення торця стінки 4, що виконана з легкоплавкого матеріалу, напливів на ділянку отвору З, І , отже, можливість приварки наплавочного дроту до наконечника. Якщо Д
