Тренажер для відпрацювання техніки ударів тє-1

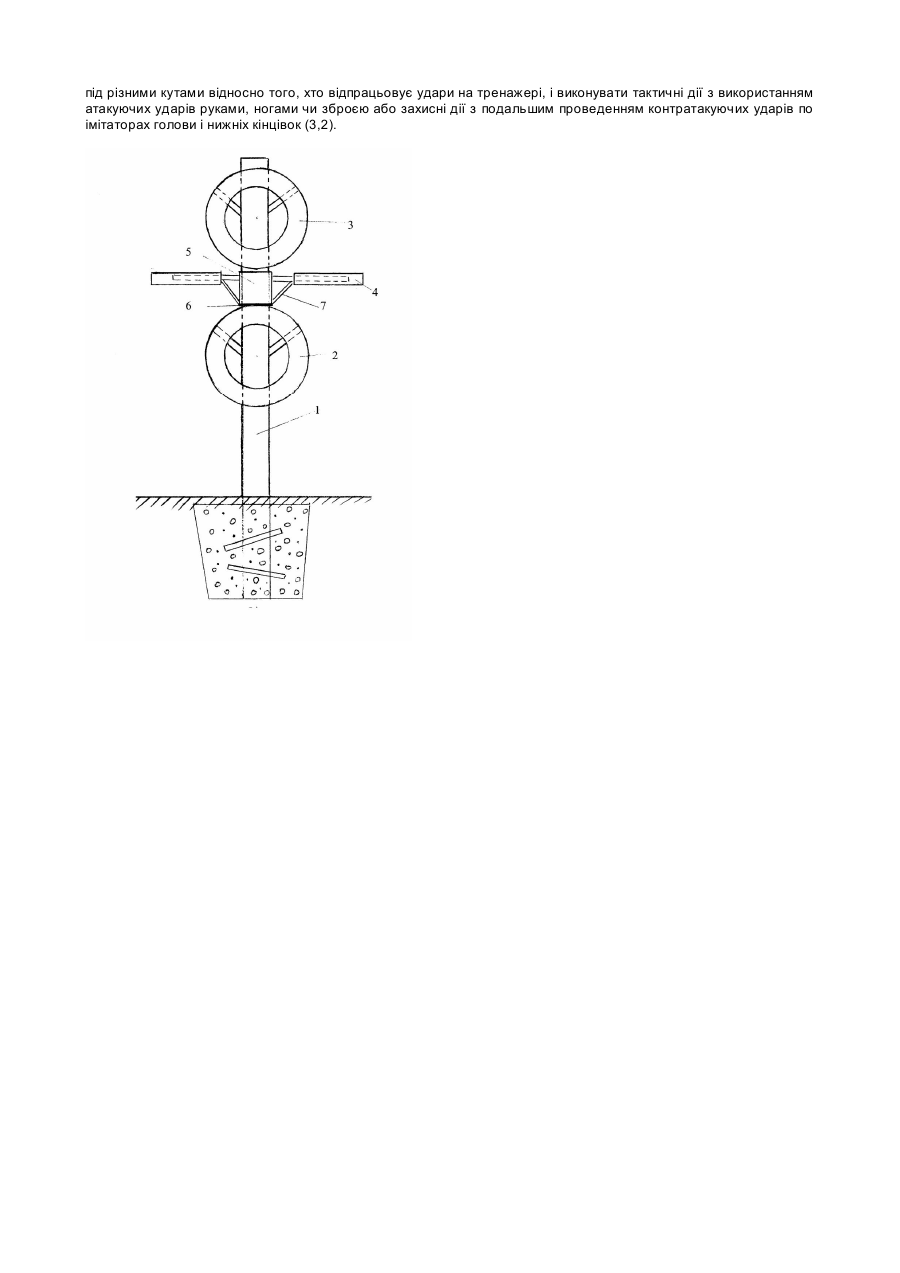

Винахід належить до тренувальних пристроїв, зокрема до тренажерів і може бути застосований для відпрацювання техніки рукопашного бою при підготовці спортсменів різних видів единоборств: рукопашного бою, кікбоксінгу, карате-до та інших, а також при підготовці військовослужбовців силових структур та військових формувань. Відомий тренажер для відпрацювання техніки ударів боксерів (Авт. свид. СССР № 2036678, МКИ А63В69/20 Устройство для тренировки боксёров /Седышев М.А. // Заявка № 5057360/12 от 31.07.92 г. Опубликовано 09.06.95 г. Бюл. № 16), який складається із боксерського мішка, імітатора верхніх кінцівок у вигляді підвісних м'ячів, розташованих радіальне відносно боксерського мішка, підвіски яких з'єднано із верхньою частиною труби за допомогою закріплених на ній кронштейнів та знімних дугоподібних матеріалів, а також імітатора голови у вигляді м'яча, з'єднаного амортизатором із мішком. Але він не дозволяє вдосконалювати техніку ударів зі зброєю, вдосконалювати прямі і бокові удари ногою в нижні кінцівки і захисні дії від бокових ударів рук, не дає можливості проводити контратакуючи дії після захисних дій, що суттєво знижує ефективність навчально-тренувального процесу. Відомий також тренажер для відпрацювання техніки ударів (UA № 35156 А МКВ 6 А63В69/24, А63В69/32 Тренажер боксерський /Жданов Ю.М./ /Заявка № 99084792 від 25.08.1999 р. Опубліковано 15.03.2001 р. Промислова власність України № 2), який складається із блоку керування, блоку просторових переміщень, об'єкта для відпрацювання ударів, блоку рухомих верхніх кінцівок, кінематичного сполучення із блоком просторових переміщень, блоків датчиків обробки і відображення інформації. Але він не дозволяє вдосконалювати техніку прямих і бокових ударів ногою в нижні кінцівки супротивника; дії зі зброєю; виготовляти тренажер, який базується на комп'ютерних технологіях, масово в зв'язку з великою кількістю блоків датчиків керування, обробки і відображення інформації; будувати електронний тренажер на відкритих майданчиках, що суттєво знижує ефективність навчально-тренувального процесу і значно обмежує кількість тих, хто займається на тренажері. Найбільш близьким за технічною суттю до тренажера, що заявляється, являється тренажер для відпрацювання техніки ударів (Авт. свид. СССР № 1653794 А1 МКИ 5 А63В69/34 Устройство В.Л. Родионова для тренировки боксёров / Родионов В.Л. // Заявка № 4711271/12 от 29.06.1989 г. Опубликовано 07.06.1991 г. Бюл. № 21), який містить вертикальну вісь, на який розміщені імітатор голови і імітатор верхніх кінцівок, виконаний у вигляді двох горизонтальних протилежно розміщених рук (манекенів), додатково оснащених ексцентриковою вагою. Манекени, що мають можливість гойдатися, розміщені на двох консолях, що прикріплені до опорної осі. Але він призначений для тренування боксерів і непридатний для відпрацювання техніки ударів ногами і зброєю, оскільки він не має імітатора нижніх кінцівок, не пристосований для використання зброї, конструктивноскладний і дорогий у виготовленні. В основу винаходу поставлено завдання створити тренажер для відпрацювання техніки ударів, в якому виконання відомих елементів і введення нових дозволить забезпечити: 1) можливість відпрацьовувати техніку практично всіх атакуючих і контратакуючих ударів руками, ногами і зброєю під час ведення рукопашної сутички проти умовного противника; 2) можливість розвитку швидкості реакції на імітацію бокових ударів руками супротивника і виконання після захисних дій або тактичного маневру контратакуючих ударів в нижні кінцівки супротивника; 3) можливість використання зброї (ножа, малої лопати, автомата, палиці) для відпрацювання технічних і тактичних дій; 4) мінімальні матеріальні витрати для виготовлення тренажера. Поставлене завдання вирішується тим, що тренажер для відпрацювання техніки ударів ТЄ-1, який містить вертикальну вісь, на який розміщені імітатор голови і імітатор верхніх кінцівок, виконаний у вигляді двох горизонтальних протилежно розміщених рук, згідно з винаходом, він додатково оснащений імітатором нижніх кінцівок, причому останній і імітатор голови виконані у вигляді автомобільних покришок, зафіксованих на вертикальній осі одна над другою, між якими встановлений з можливістю обертання навколо вертикальної осі імітатор верхніх кінцівок, а вертикальна вісь встановлена нерухомо. Виконання монтажу вертикальної осі в землю нерухомо дозволяє наносити удари рукою, ногою і зброєю по імітаторам голови і нижніх кінцівок супротивника з максимальною силою, а також дозволяє виконувати після захисних дій (відбив, підставка) або тактичного маневру (ухилення, відхід) на імітацію бокових ударів руками супротивника контратакуючи удари в нижні кінцівки супротивника. Виготовлення імітаторів голови і нижніх кінцівок тренажера з покришок від легкових автомобілів дають можливість тому, хто відпрацьовує удари на тренажері, використовувати зброю (ніж, малу лопату, автомат, палицю) для вдосконалення технічних і тактичних дій. Виготовлення імітаторів голови і нижніх кінцівок з покришок значно знижує матеріальні витрати на виготовлення тренажера. На фігурі зображено тренажер для відпрацювання техніки ударів ТЄ-1, де 1 - вертикальна вісь, 2 - імітатор нижніх кінцівок, 3 - імітатор голови, 4 - імітатор верхніх кінцівок, 5 - втулка, 6 - опорне кільце, 7 - ребра жорсткості. Тренажер складається з вертикальної осі (1), яка встановлена нерухомо, на ній встановлений імітатор верхніх кінцівок (4,5), який складається з втулки (5), до якої нерухомо закріплений імітатор верхніх кінцівок (4), що має можливість обертання навколо вертикальної осі (1). Втулка (5) обертається навколо вертикальної осі (1) на опорному кільці (6), яке жорстко прикріплене до осі (1). Імітатор верхніх кінцівок (4,5) має ребра жорсткості (7), що дозволяє зміцнити конструкцію. Верхні кінцівки (4) мають гумове покриття, що зменшує травмування під час виконання захисних дій. Тренажер обладнано імітаторами голови (3) і нижніх кінцівок (2), які виготовлені з покришок від автомобілів, наприклад, від автомобілів „Жигулі", „Москвич", що жорстко закріплені до опорної вертикальної осі (1). Імітатор голови (3) кріпиться зверху, а імітатор нижніх кінцівок (2) знизу імітатора верхніх кінцівок (4,5) тренажера. Тренажер для відпрацювання техніки ударів ТЄ-1 працює так: в процесі навчання партнер, обертаючи рухливий елемент тренажера, імітує бокові удари рукою, вимушуючи того, хто відпрацьовує удари на тренажері, виконувати захисні дії (відбив, підставка) або тактичний маневр (ухилення, відхід). Під час вдосконалення техніки ударів руками, ногами чи зброєю рекомендується встановити імітатор верхніх кінцівок (4) в стандартні положення під різними кутами відносно того, хто відпрацьовує удари на тренажері, і виконувати тактичні дії з використанням атакуючих ударів руками, ногами чи зброєю або захисні дії з подальшим проведенням контратакуючих ударів по імітаторах голови і нижніх кінцівок (3,2).
