Пристрій для визначення ортотропних властивостей матеріалів

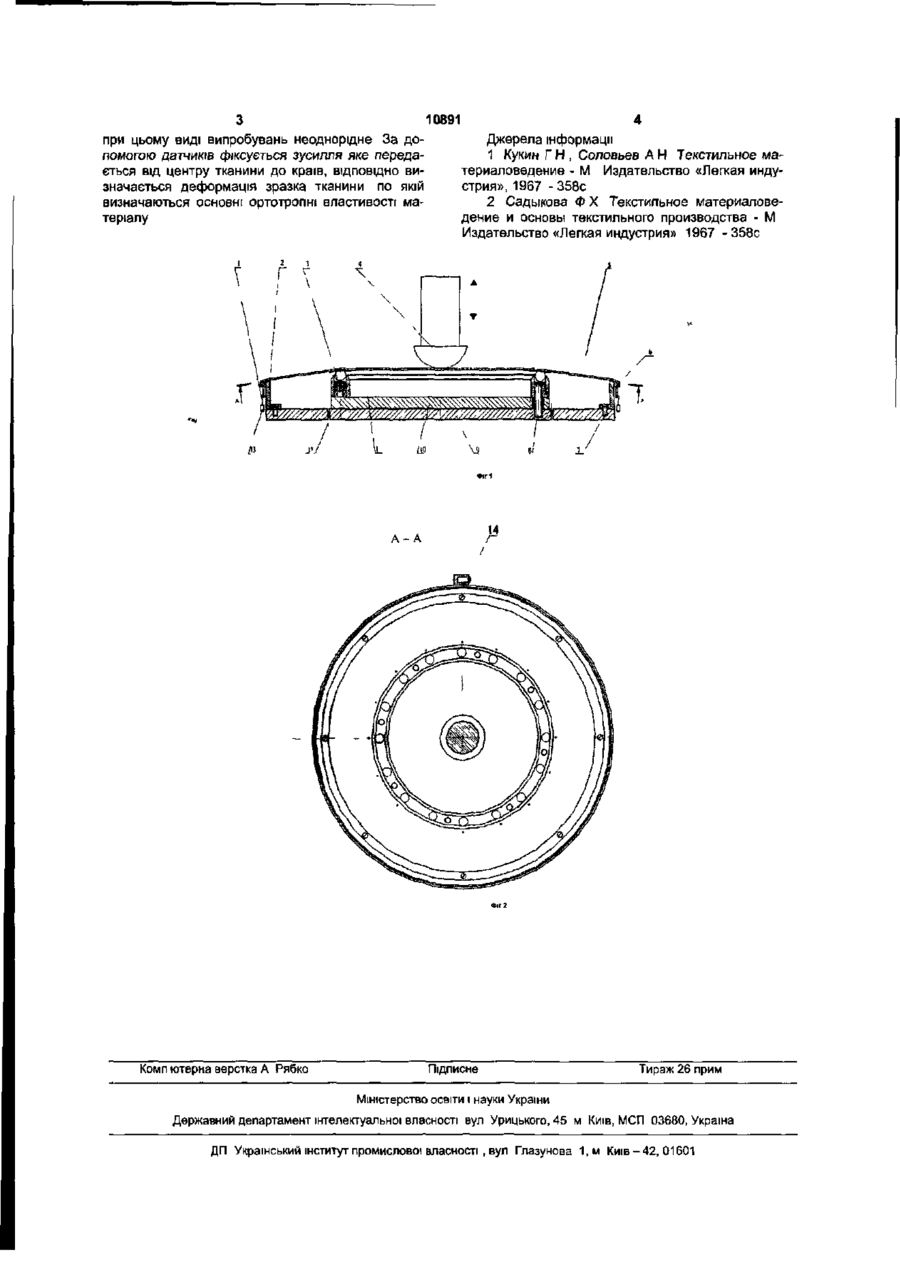

Пристрій для визначення ортотропних властивостей матеріалів, що складається з основи у вигляді кільця для фіксації тканини та штовхача, який відрізняється тим, що всередині основи по колу встановлені датчики для визначення основних ортотропних властивостей матеріалу. Корисна модель відноситься до легкої промисловості, зокрема до пристроїв для визначення фізико-механічних властивостей матеріалу. Відомий пристрій для визначення фізикомеханічних властивостей матеріалу, який складається з кільця, у якому затиснений зразок матеріалу та гнучкої гумової мембрани. На зразок під дією тиску чи повітря рідини давить розміщена під ним гнучка гумова мембрана, що і розриває зразок, закріплений у кільці [1, с.128]. Недоліком цього пристрою є те, що при продавлюванні мембраною тиск повітря чи рідини рівномірно поширюється у всіх напрямках і зразок може розглядатися як тонка оболонка, що піддається розтягуванню у всіх напрямках. При цьому випробовуванні зразок руйнується відразу по великій його частині (лопається), нерідко одночасно по обох системах складових його ниток. Так як в даному пристрої тиск повітря чи рідини рівномірно поширюється у всіх напрямках по поверхні зразка, то визначити ортотропні властивості неможливо. Самим близьким до запропонованого пристрою є пристрій для продавлювання зразка кулькою [2, с.142]. Він складається з кільця, в якому затискається зразок матеріалу і кульки діаметр якої менший внутрішнього діаметра кільця. Кулька продавлює даний зразок тканини. Недоліком даного пристрою є те, що розподіл деформацій і зусиль не вимірюється у всіх напрямках. В основу корисної моделі поставлена задача для визначення ортотропних властивостей текстильного матеріалу, що забезпечить найбільш раціональне використання цих властивостей при створенні одягу або при використанні у техніці. Поставлена мета досягається тим, що в запропонованому пристрої тканина фіксується по окружності з рівномірним натягом. Під впливом штовхача зразок тканини деформується по всіх напрямках Датчики, які знаходяться під тканиною, по окружності, реєструють деформацію, якій піддається тканина, тим самим визначаючи ортотропні властивості матеріалу. На фіг. 1, 2 зображено пристрій для визначення ортотропних властивостей матеріалів. Даний пристрій складається із основи 10 на якій з допомогою гвинтів 7 закріплена стійка 2; основи 9, до якої, з допомогою гвинтів 8 кріпиться кільце 11 з датчиками 3 та обода 6. Цей пристрій ставиться на траверсу розривної машини, на рамі якої зверху нерухомо закріплений штовхан 4. Пристрій працює в таким чином. Зразок тканини 5 кладеться на кільце 11 з датчиками 3 На краї тканини вішають гирі 1 для того, щоб вирівняти і натягнути матеріал. Після цього, проводиться фіксація тканини, матеріал жорстко закріпляють на кільці 11 з допомогою обода Б гвинтом Включається привод розривної машини (на рис. не показано) і датчики 3. Штовхан починає опускатися вниз. При продавлюванні зразка штовхачем центральна частина його, що стикається з штовхачем, приймає форму штовхача, а ділянки між лінією дотику з поверхнею штовхача і кільцем форму прямого усіченого конуса На площадку в центрі зразка діє сила, спрямована перпендикулярно до його поверхні. Вона врівноважується силами, що розтягують зразок по контуру цієї площадки у всіх напрямках. Розподіл деформацій і зусиль О) 00 З 10891 при цьому виді випробувань неоднорідне За доДжерела інформації помогою датчиків фіксується зусилля яке переда1 Кукин Г Н , Соловьев А Н Текстильное мається від центру тканини до країв, ВІДПОВІДНО витериаловедение - М Издательство «Легкая индузначається деформація зразка тканини по якій стрия», 1967 -358с визначаються основні ортотропні властивості ма2 Садыкова Ф X Текстильное материаловетеріалу дение и основы текстильного производства - М Издательство «Легкая индустрия» 1967 -358с А - А Комп ютерна верстка А Рябко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45 м Київ, МСП 03680, Україна ДП Український інститут промислової власності , вул Глазунова 1,м Київ-42, 01601
