Пристрій для визначення фізико-хімічних властивостей формних матеріалів (варіанти)

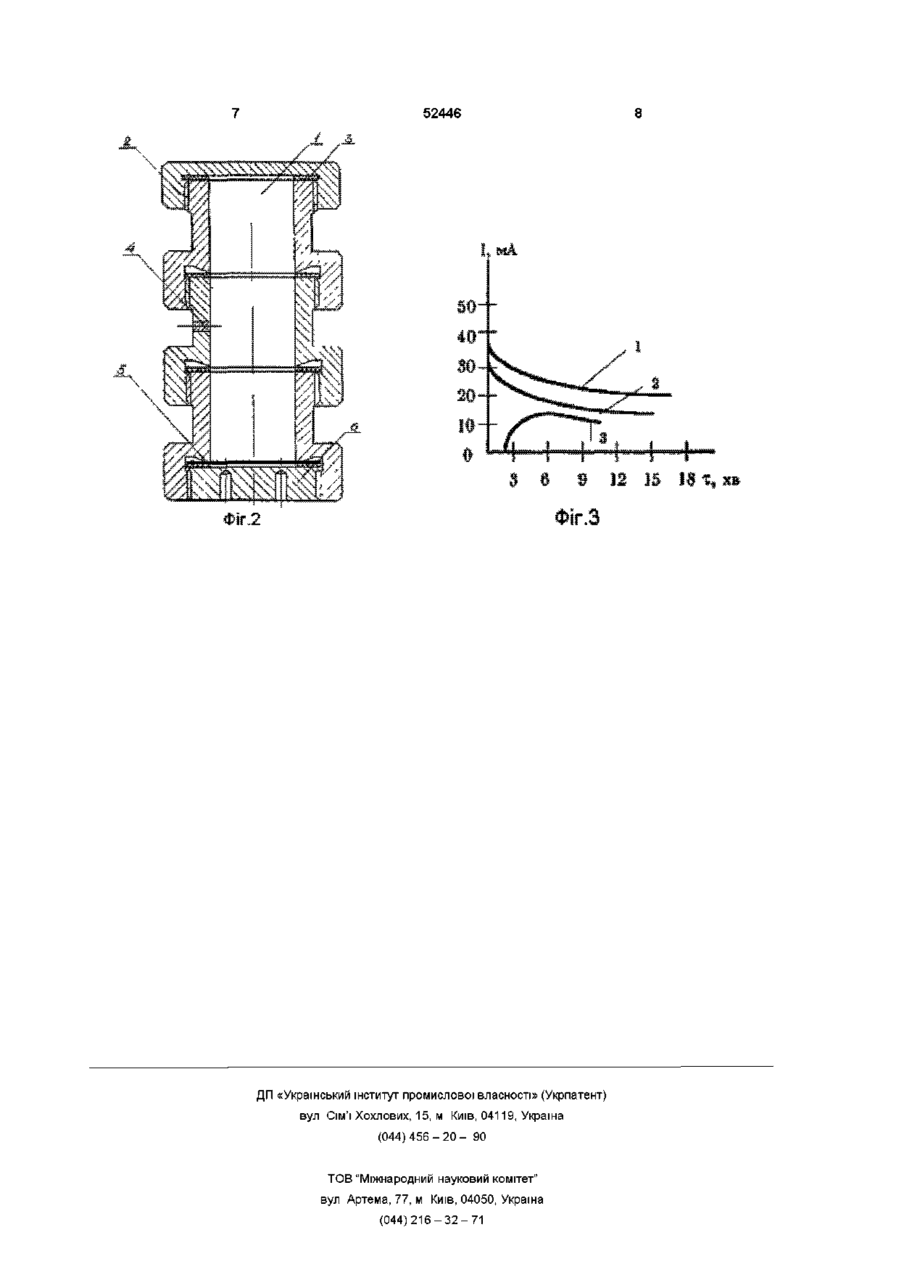

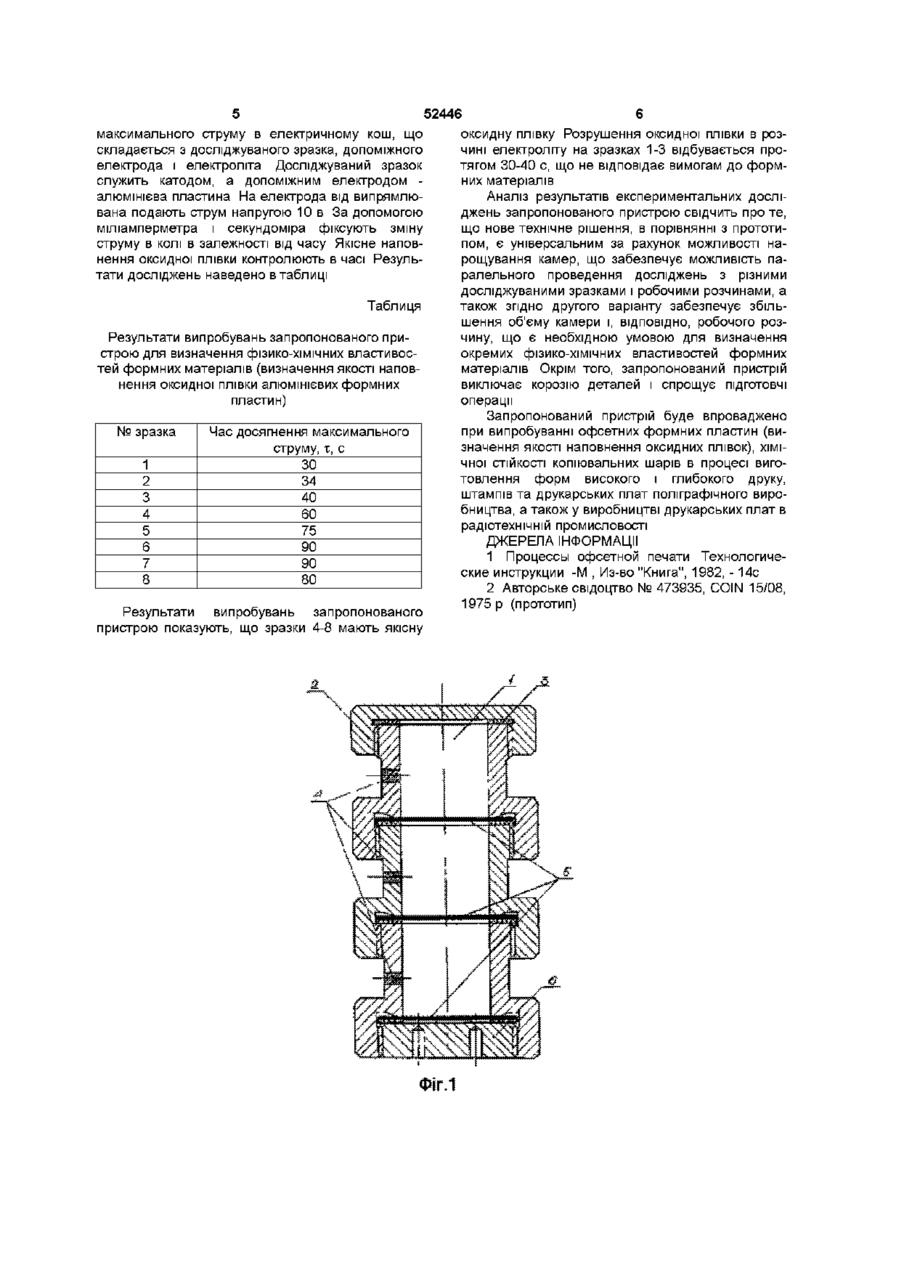

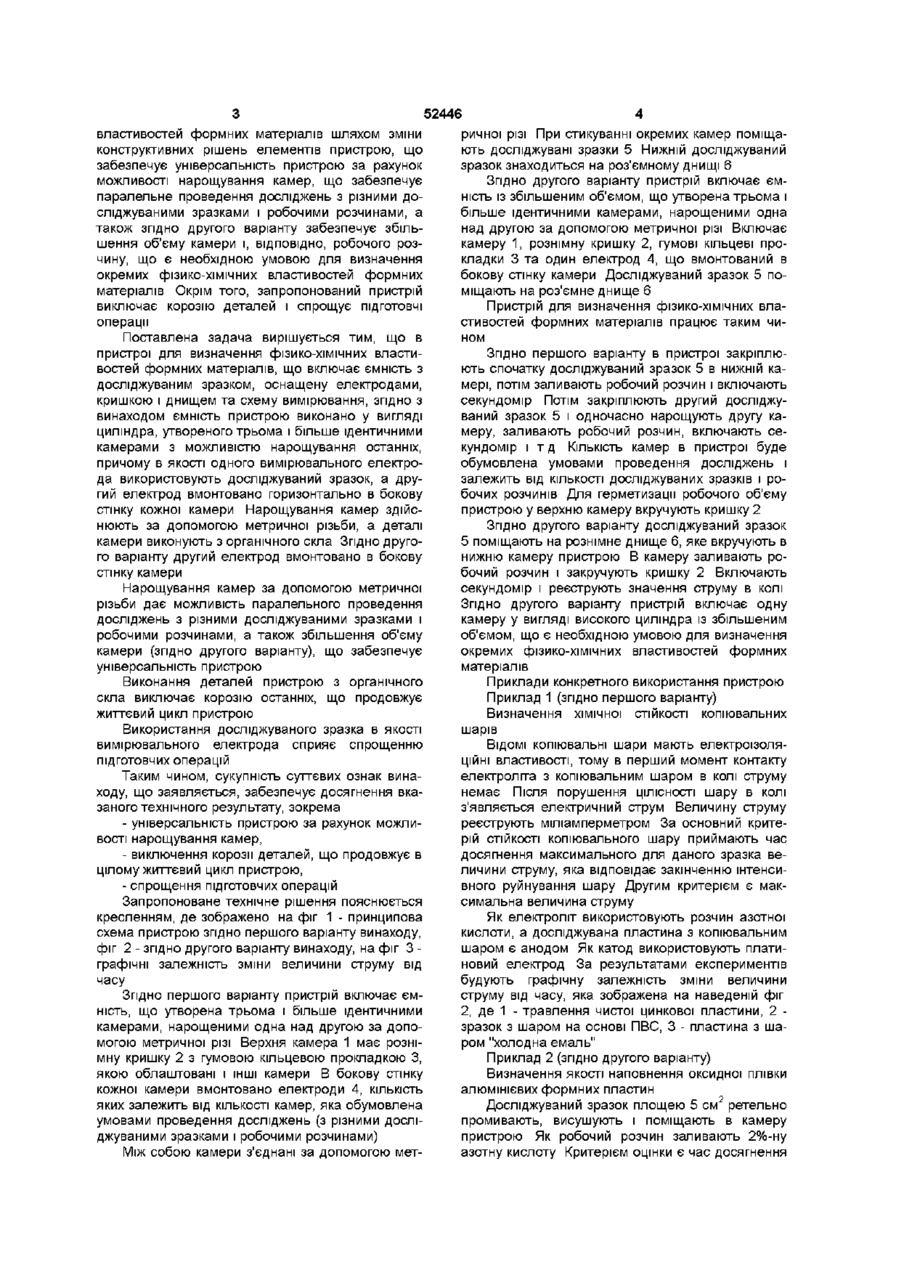

1 Пристрій для визначення фізико-хімічних властивостей формних матеріалів, що містить ємність з досліджуваним зразком, оснащену електродами, рознімними кришкою і днищем та схему вимірювання, який відрізняється тим, що ємність виконана у вигляді циліндра, утвореного трьома і більше ідентичними камерами з можливістю нарощування останніх, при цьому як один вимірювальний електрод використовують досліджуваний зразок, а другий електрод вмонтований в бокову стінку кожної камери 2 Пристрій за п 1, який відрізняється тим, що нарощування камер здійснюють за допомогою метричної різі 3 Пристрій за п 1, який відрізняється тим, що деталі камери виконують з органічного скла 4 Пристрій для визначення фізико-хімічних властивостей формних матеріалів, що містить ємність з досліджуваним зразком, оснащену електродами, рознімними кришкою і днищем та схему вимірювання, який відрізняється тим, що ємність виконана у вигляді циліндра, утвореного трьома і більше ідентичними камерами з можливістю нарощування останніх, при цьому як один вимірювальний електрод використовують досліджуваний зразок, а другий електрод вмонтований в бокову стінку камери 5 Пристрій за п 4, який відрізняється тим, що нарощування камер здійснюють за допомогою метричної різі 6 Пристрій за п 4, який відрізняється тим, що деталі камери виконують з органічного скла Винахід стосується контрольно-вимірювальної техніки, зокрема пристроїв для вимірювання фізиКО-ХІМІЧНИХ властивостей формних матеріалів і може широко використовуватись в поліграфічному виробництві при виготовленні друкарських офсетних форм Відомий пристрій для визначення якості наповнення оксидної плівки формної алюмінієвої пластини, що включає ємність циліндричної форми із кислотостійкого матеріалу, защіпку для закріплення ємності до досліджуваного зразка, алюмінієвий електрод і міліамперметр [1] Недоліком відомого пристрою є можливість витікання електроліту з ємності пристрою, складність защіпки для закріплення ємності до досліджуваного зразка, а також контакт електроліту з навколишнім середовищем Найближчим технічним рішення до запропонованого є пристрій для визначення кінетики проникнєності ХІМІЧНИХ агресивних речовин через полімери Пристрій включає металічну камеру з досліджуваним зразком, що оснащена кришкою і електродами, та схему вимірювання, причому один із електродів виконано у вигляді тонкого шару з ХІМІЧНО нестійкого металу Робочий розчин подають в ємність пристрою, після чого починається процес дифузії робочого розчину в досліджуваний зразок, що призводить до зміни електричної ємності або електричного опору в залежності від часу [2] Недоліками відомого пристрою є одноразове використання вимірювального електрода, який руйнується внаслідок взаємодії з робочим розчином, що ускладнює ПІДГОТОВЧІ операції в зв'язку з тим, що перед кожним експериментом необхідно підбирати матеріал (метал), з якого виготовляють вимірювальний електрод Окрім того, внаслідок використання металічної камери відбувається корозія деталей останньої, що скорочує життєвий цикл пристрою В основу винаходу поставлена задача вдосконалення пристрою для визначення фізико-хімічних (О ю 52446 властивостей формних матеріалів шляхом зміни ричної різі При стикуванні окремих камер поміщаконструїсгивних рішень елементів пристрою, що ють досліджувані зразки 5 Нижній досліджуваний забезпечує універсальність пристрою за рахунок зразок знаходиться на роз'ємному днищі 6 можливості нарощування камер, що забезпечує Згідно другого варіанту пристрій включає ємпаралельне проведення досліджень з різними доність із збільшеним об'ємом, що утворена трьома і сліджуваними зразками і робочими розчинами, а більше ідентичними камерами, нарощеними одна також згідно другого варіанту забезпечує збільнад другою за допомогою метричної різі Включає шення об'єму камери і, ВІДПОВІДНО, робочого розкамеру 1, рознімну кришку 2, гумові кільцеві прочину, що є необхідною умовою для визначення кладки 3 та один електрод 4, що вмонтований в окремих фізико-хімічних властивостей формних бокову стінку камери Досліджуваний зразок 5 поматеріалів Окрім того, запропонований пристрій міщають на роз'ємне днище 6 виключає корозію деталей і спрощує ПІДГОТОВЧІ Пристрій для визначення фізико-хімічних влаоперації стивостей формних матеріалів працює таким чином Поставлена задача вирішується тим, що в пристрої для визначення фізико-хімічних властиЗгідно першого варіанту в пристрої закріплювостей формних матеріалів, що включає ємність з ють спочатку досліджуваний зразок 5 в нижній кадосліджуваним зразком, оснащену електродами, мері, потім заливають робочий розчин і включають кришкою і днищем та схему вимірювання, згідно з секундомір Потім закріплюють другий досліджувинаходом ємність пристрою виконано у вигляді ваний зразок 5 і одночасно нарощують другу кациліндра, утвореного трьома і більше ідентичними меру, заливають робочий розчин, включають секамерами з можливістю нарощування останніх, кундомір і т д КІЛЬКІСТЬ камер в пристрої буде причому в якості одного вимірювального електрообумовлена умовами проведення досліджень і да використовують досліджуваний зразок, а друзалежить від КІЛЬКОСТІ досліджуваних зразків і рогий електрод вмонтовано горизонтально в бокову бочих розчинів Для герметизації робочого об'єму стінку кожної камери Нарощування камер здійспристрою у верхню камеру вкручують кришку 2 нюють за допомогою метричної різьби, а деталі Згідно другого варіанту досліджуваний зразок камери виконують з органічного скла Згідно друго5 поміщають на рознімне днище 6, яке вкручують в го варіанту другий електрод вмонтовано в бокову нижню камеру пристрою В камеру заливають ростінку камери бочий розчин і закручують кришку 2 Включають секундомір і реєструють значення струму в колі Нарощування камер за допомогою метричної Згідно другого варіанту пристрій включає одну різьби дає можливість паралельного проведення камеру у вигляді високого циліндра із збільшеним досліджень з різними досліджуваними зразками і об'ємом, що є необхідною умовою для визначення робочими розчинами, а також збільшення об'єму окремих фізико-хімічних властивостей формних камери (згідно другого варіанту), що забезпечує матеріалів універсальність пристрою Виконання деталей пристрою з органічного Приклади конкретного використання пристрою скла виключає корозію останніх, що продовжує Приклад 1 (згідно першого варіанту) життєвий цикл пристрою Визначення хімічної СТІЙКОСТІ копіювальних шарів Використання досліджуваного зразка в якості вимірювального електрода сприяє спрощенню ВІДОМІ копіювальні шари мають електроізоляпідготовчих операцій ційні властивості, тому в перший момент контакту електроліта з копіювальним шаром в колі струму Таким чином, сукупність суттєвих ознак винанемає Після порушення ЦІЛІСНОСТІ шару в колі ходу, що заявляється, забезпечує досягнення вказ'являється електричний струм Величину струму заного технічного результату, зокрема реєструють міліамперметром За основний крите- універсальність пристрою за рахунок можлирій СТІЙКОСТІ копіювального шару приймають час вості нарощування камер, досягнення максимального для даного зразка ве- виключення корозії деталей, що продовжує в личини струму, яка відповідає закінченню інтенсицілому життєвий цикл пристрою, вного руйнування шару Другим критерієм є мак- спрощення підготовчих операцій симальна величина струму Запропоноване технічне рішення пояснюється кресленням, де зображено на фіг 1 - принципова Як електроліт використовують розчин азотної схема пристрою згідно першого варіанту винаходу, кислоти, а досліджувана пластина з копіювальним фіг 2 - згідно другого варіанту винаходу, на фіг 3 шаром є анодом Як катод використовують платиграфічні залежність зміни величини струму від новий електрод За результатами експериментів часу будують графічну залежність зміни величини струму від часу, яка зображена на наведеній фіг Згідно першого варіанту пристрій включає єм2, де 1 - травлення чистої цинкової пластини, 2 ність, що утворена трьома і більше ідентичними зразок з шаром на основі ПВС, 3 - пластина з шакамерами, нарощеними одна над другою за допором "холодна емаль" могою метричної різі Верхня камера 1 має рознімну кришку 2 з гумовою кільцевою прокладкою З, Приклад 2 (згідно другого варіанту) якою облаштовані і ІНШІ камери В бокову стінку Визначення якості наповнення оксидної плівки кожної камери вмонтовано електроди 4, КІЛЬКІСТЬ алюмінієвих формних пластин яких залежить від КІЛЬКОСТІ камер, яка обумовлена Досліджуваний зразок площею 5 см 2 ретельно умовами проведення досліджень (з різними досліпромивають, висушують і поміщають в камеру джуваними зразками і робочими розчинами) пристрою Як робочий розчин заливають 2%-ну азотну кислоту Критерієм оцінки є час досягнення Між собою камери з'єднані за допомогою мет 52446 оксидну плівку Розрушення оксидної плівки в розмаксимального струму в електричному кош, що чині електроліту на зразках 1-3 відбувається проскладається з досліджуваного зразка, допоміжного тягом 30-40 с, що не відповідає вимогам до формелектрода і електроліта Досліджуваний зразок них матеріалів служить катодом, а допоміжним електродом Аналіз результатів експериментальних досліалюмінієва пластина На електрода від випрямлюджень запропонованого пристрою свідчить про те, вана подають струм напругою 10 в За допомогою що нове технічне рішення, в порівнянні з прототиміліамперметра і секундоміра фіксують зміну пом, є універсальним за рахунок можливості наструму в колі в залежності від часу Якісне наповрощування камер, що забезпечує можливість панення оксидної плівки контролюють в часі Резульралельного проведення досліджень з різними тати досліджень наведено в таблиці досліджуваними зразками і робочими розчинами, а також згідно другого варіанту забезпечує збільТаблиця шення об'єму камери і, ВІДПОВІДНО, робочого розчину, що є необхідною умовою для визначення Результати випробувань запропонованого приокремих фізико-хімічних властивостей формних строю для визначення фізико-хімічних властивосматеріалів Окрім того, запропонований пристрій тей формних матеріалів (визначення якості наповвиключає корозію деталей і спрощує ПІДГОТОВЧІ нення оксидної плівки алюмінієвих формних операції пластин) Запропонований пристрій буде впроваджено при випробуванні офсетних формних пластин (ви№ зразка Час досягнення максимального значення якості наповнення оксидних плівок), хіміструму, х, с чної СТІЙКОСТІ копіювальних шарів в процесі виго1 ЗО товлення форм високого і глибокого друку, 2 34 штампів та друкарських плат поліграфічного виро3 40 бництва, а також у виробництві друкарських плат в 4 60 радіотехнічній промисловості 5 75 ДЖЕРЕЛА ІНФОРМАЦІЇ 6 90 1 Процессы офсетной печати Технологиче7 90 ские инструкции -М , Из-во "Книга", 1982, - 14с 8 80 2 Авторське свідоцтво № 473935, COIN 15/08, 1975 р (прототип) Результати випробувань запропонованого пристрою показують, що зразки 4-8 мають якісну 52446 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
