Пересувна повітряно-компресорна станція

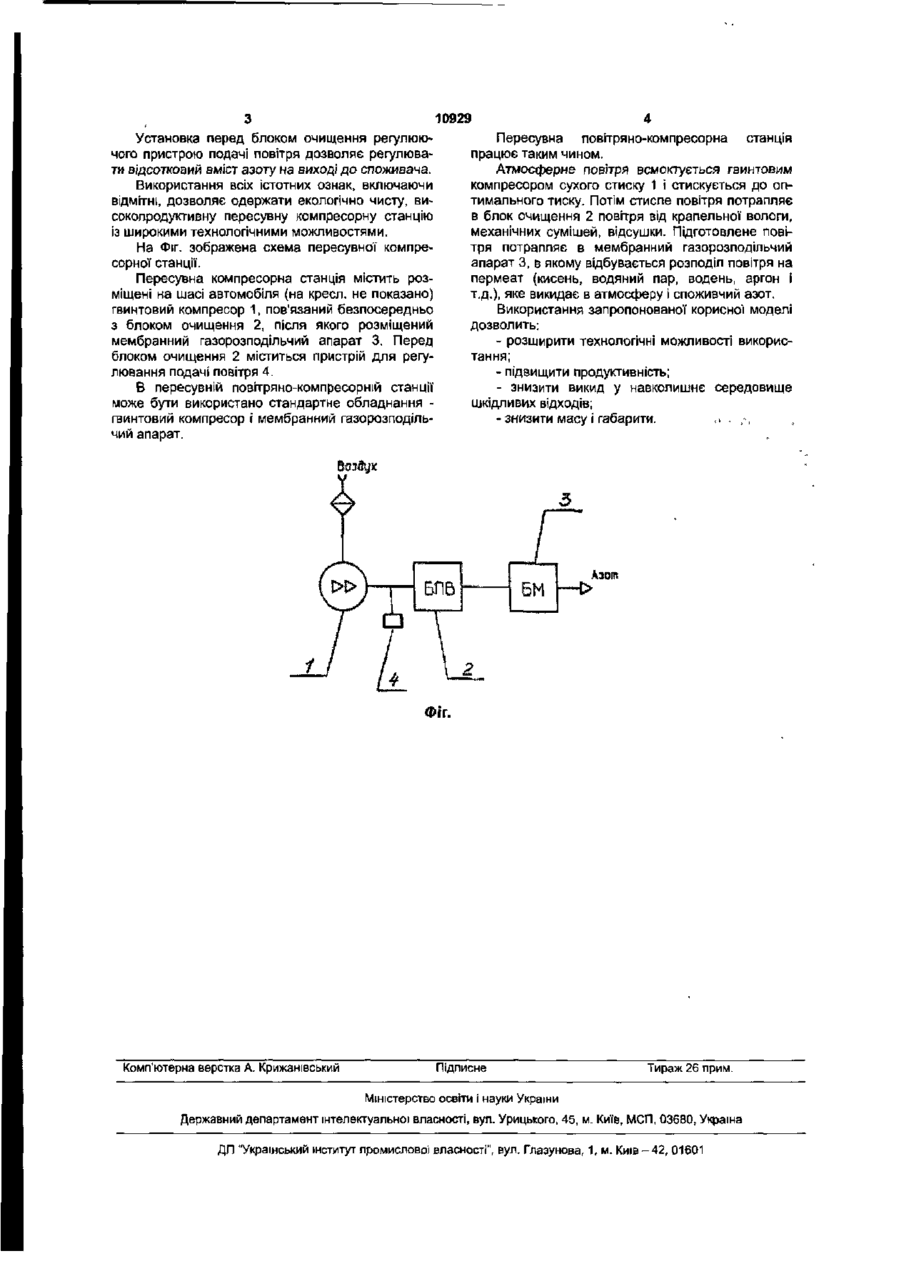

1. Пересувна повітряно-компресорна станція, що містить розташовані на шасі автомобіля гвинтовий компресор і блок очищення повітря, яка відрізняється тим, що вона додатково обладнана мембранним газорозподільним апаратом, а гвинтовий компресор виконано із сухим стиском. 2. Пересувна повітряно-компресорна станція за п.1, яка відрізняється тим, що перед блоком очищення встановлено пристрій для регулювання подачі повітря. Корисна модель відноситься до області компресоробудування для виготовлення вибухоложежобезпечних сумішей на основі азоту і може бути використана у всіх галузях промисловості, де існує пожежо і вибухонебезпечне виробництво, а також у сільському господарстві при зберіганні зернопродуктів. Відома пересувна компресорна станція обрана як прототип, що містить розміщені на шасі автомобіля гвинтовий маслозаповнений компресор, працюючий із подачею мастила в робочий простір і блок очищення повітря [Книга «Винтовые компрессоры», И.А Сакун, Ленинград, «Машиностроение», 1976 г., стр. 39-40, рис. 26] Масляна і водяна системи станції обладнані холодильниками, установленими перед вентилятором двигуна Передбачено систему підігріву масла. Недоліком відомої конструкції' є наявність масла в стиснутому повітрі, що неприпустимо при подачі в газорозподільчий апарат І потребує застосування дорогої техніки для його очищення На відомій компресорній станції можливо робити тільки стиск повітря. Крім того, великі габаритні і масові характеристики обмежують їхнє застосування для пересувних компресорних станцій по продуктивності. У основу корисної моделі поставлена задача створення екологічно чистої, високопродуктивної повітряно-компресорної станції з більш широкими технологічними можливостями, у якої шляхом установки гвинтового компресора сухого стиску і мембранного газорозподільчого апарата підвищується чистота стисливого повітря, що не містить масла і можливість поділу повітря з одержанням суміші з підвищеним вмістом азоту. Поставлена задача, досягається, тим, що в пересувній компресорній станції, що містить розташовані на шасі автомобіля гвинтовий компресор І блок очищення повітря, відповідно до корисної моделі, вона додатково обладнана мембранним газорозподільним апаратом, а гвинтовий компресор виконано із сухим стиском. Перед блоком очищення повітря може бути встановлений пристрій для регулювання подачі повітря. Установка на шасі повітряної компресорної станції мембранного газорозподільчого апарата і заміна маслозаповненого гвинтового компресора на гвинтовий компресор сухого стиску дозволить використовувати цю станцію для стиску й одержання повітряної суміші з підвищеним вмістом азоту, що розширює її технологічні можливості. Використання гвинтового компресора сухого стиску разом із газорозподільним апаратом дозволяє робити поділ повітря по екологічно чистій технології, тому що в навколишнє середовище викидаються водяний пар (конденсат) І пермеат (Ог, НгО, СОг) і немає викиду масла, як із використанням маслозаповненого компресора. 10929 Установка перед блоком очищення регулюючого пристрою подачі повітря дозволяє регулювати відсотковий вміст азоту на виході до споживача. Використання всіх істотних ознак, включаючи відмітні, дозволяє одержати екологічно чисту, високопродуктивну пересувну компресорну станцію із широкими технологічними можливостями. На Фіг. зображена схема пересувної компресорної станції. Пересувна компресорна станція містить розміщені на шасі автомобіля (на кресл. не показано) гвинтовий компресор 1, пов'язаний безпосередньо з блоком очищення 2, після якого розміщений мембранний газорозподільчий апарат 3. Перед блоком очищення 2 міститься пристрій для регулювання подачі повітря 4. В пересувній повітряно-компресорній станції може бути використано стандартне обладнання гвинтовий компресор і мембранний газорозподільчий апарат. Пересувна повітряно-компресорна станція працює таким чином. Атмосферне повітря всмоктується гвинтовим компресором сухого стиску 1 і стискується до оптимального тиску. Потім стисле повітря потрапляє в блок очищення 2 повітря від крапельної вологи, механічних сумішей, відсушки. Підготовлене повітря потрапляє в мембранний газорозподільчий апарат 3, в якому відбувається розподіл повітря на пермеат (кисень, водяний пар, водень, аргон І т.д.), яке викидає в атмосферу і споживчий азот. Використання запропонованої корисної моделі дозволить: - розширити технологічні можливості використання; - підвищити продуктивність; -знизити викид у навколишнє середовище шкідливих відходів; - знизити масу і габарити. * • г Возвузс Азот ' > м "і^ Фіг. Комп'ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Киів-42, 01601
