Водогрійний котел

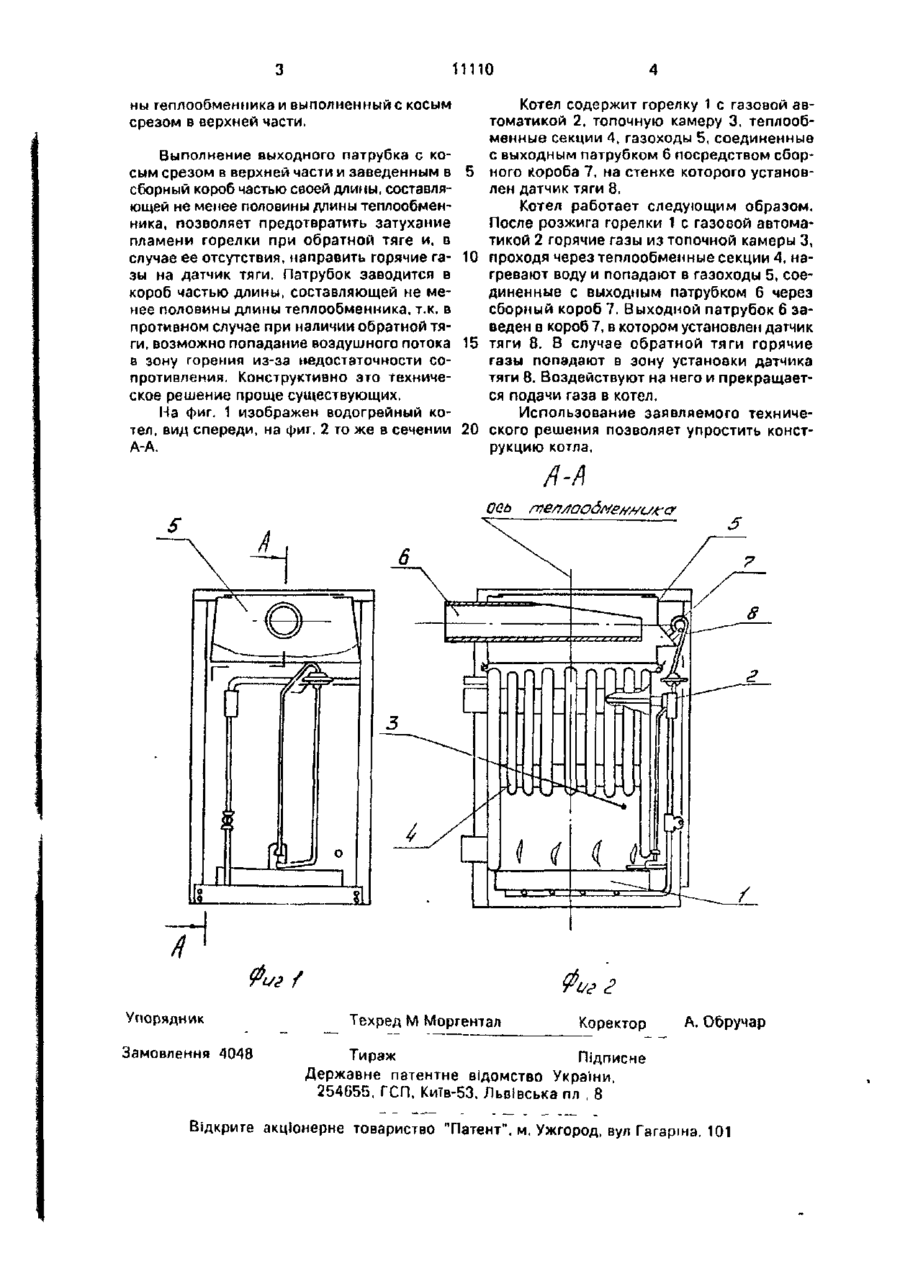

Водогрейный котел, содержащий размещенные в вертикальном корпусе топочную, камеру, теплообменные секции, газоходы, соединенные с выходным патрубком посредством сборного короба, на стенке которого установлен датчик тяги, о т л и ч а ю щ и й с я тем, что выходной патрубок заведен в сборный короб частью своей длины, составляющей не менее половины длины теплообменника и выполненный с косым срезом в верхней части. Изобретение относится к теплотехнике и может быть использовано в отопительных водогрейных котлах на газообразном топливе. Известен водогрейный котел, содержащий размещенные в вертикальном корпусе поточную камеру, теплообменные секции, газоходы, сборный короб с выходным патрубком [1]. Недостатком этого котла является то, что в коробке технически невозможна установка датчика тяги, наличие которого требуют ГОСТы. Известен водогрейный котел, содержащий размещенные в вертикальном корпусе топочную камеру, теллообменные секции, газоходы, сборный короб со съемными перегородками, датчиком тяги [2]. Недостатком известного водогрейного котла является сравнительная сложность конструкции за счет наличия в коробке сьемных перегородок. Данный котел является наиболее близким к предлагаемому по технической сущно сти и достигаемому результату и выбран в качестве прототипа. В основу изобретения поставлена задача усовершенствования водогрейного котла путем упрощения конструкции. Поставленная задача решается тем, что в водогрейном котле, содержащем размещенные в вертикальном корпусе топочную камеру, теплообменные секции, газоходы, соединенные с выходным патрубком, посредством сборного короба, на стенке которого установлен датчик тяги, согласно изобретению, выходной патрубок заведен в сборный короб частью своей длины, составляющей не менее половины длины теплообменника и выполненный с косым срезом в верхней части. Сопоставительный анализ с прототипом показывает, что заявляемый котел отличается от известного тем, что выходной патрубок заведен в сборный короб частью своей длины, составляющей не менее половины дли С > о О 11110 ны теплообменника и выполненный с косым срезом в верхней части. Выполнение выходного патрубка с косым срезом в верхней части и заведенным в 5 сборный короб частью своей длимы, составляющей не менее половины длины теплообменника, позволяет предотвратить затухание пламени горелки при обратной тяге и, в случае ее отсутствия, направить горячие га- 10 зы на датчик тяги. Патрубок заводится в короб частью длины, составляющей не менее половины длины теплообменника, т.к. в противном случае при наличии обратной тяги, возможно попадание воздушного потока 15 в зону горения из-за недостаточности сопротивления. Конструктивно это техническое решение проще существующих. На фиг. 1 изображен водогрейный котел, вид спереди, на фиг. 2 то же в сечении 20 А-А. Котел содержит горелку 1 с газовой автоматикой 2. топочную камеру 3, теплообменные секции 4, газоходы 5, соединенные с выходным патрубком 6 посредством сборного короба 7, на стенке которого установлен датчик тяги 8. Котел работает следующим образом. После розжига горелки 1 с газовой автоматикой 2 горячие газы из топочной камеры 3, проходя через теплообменные секции 4, нагревают воду и попадают в газоходы 5, соединенные с выходным патрубком 6 через сборный короб 7. Выходной патрубок 6 заведен в короб 7, в котором установлен датчик тяги 8. В случае обратной тяги горячие газы попадают в зону установки датчика тяги 8. Воздействуют на него и прекращается подачи газа в котел. Использование заявляемого технического решения позволяет упростить конструкцию котла. А-А ось Упорядник Замовлення 4048 Техред М Моргентал rve/7/rood/>/e////c//
