Різьбовий кріпильний елемент
Номер патенту: 11160
Опубліковано: 25.12.1996
Автори: Степков Віктор Михайлович, Прокопенко Олександр Володимирович, Козенко Георгій Васильович, Крангач Віктор Тарасович, Платонов Микола Олександрович
Текст

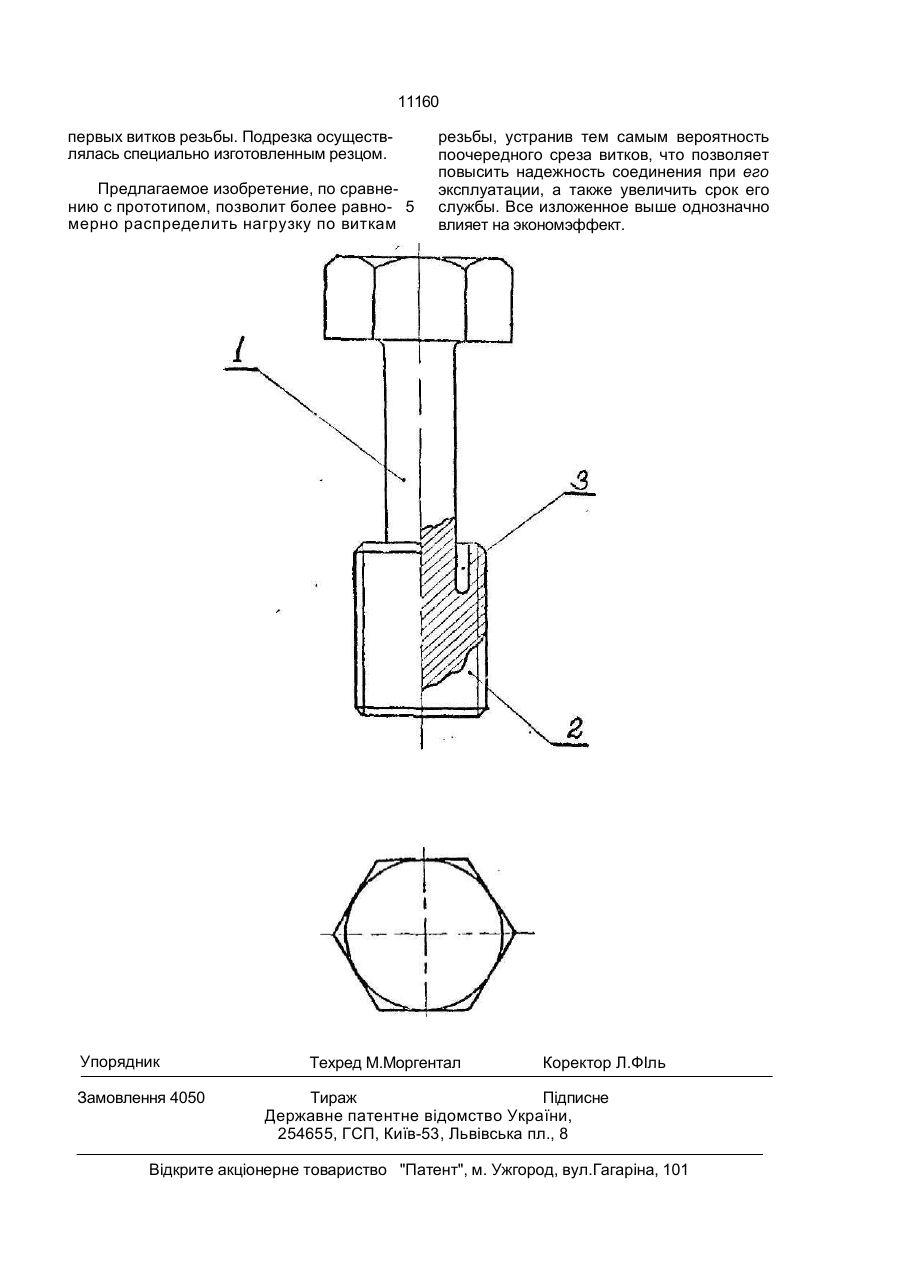

Резьбовой крепежный элемент, содержащий стержень с концевым, резьбовым участком, диаметр которого больше диаметра безрезьбового участка, отличающийс я тем, что в резьбовом участке в зоне его сопряжения с безрезьбовым участком выполнена кольцевая проточка глубиной, определяемой из соотношения: l=(3...4)t, где I - глубина кольцевой проточки; t - шаг резьбы резьбового участка. Благодаря такому выполнению резьбового крепежного элемента обеспечивается более равномерное распределение нагрузки по виткам резьбы, что при реализации устройства позволит повысить надежность соединения и срок его службы. На чертеже изображен резьбовой крепежный элемент. Предлагаемый резьбовой крепежный элемент 1, выполненный в виде болта, имеет резьбовую часть 2, диаметр которой больше диаметра безрезьбового участка; в резьбовом участке, в зоне его сопряжения с безрельсовым участком, выполнена кольцевая проточка 3. Пример конкретного выполнения. С целью повышения усталостной прочности был изготовлен крепежный элемент с диаметром резьбовой части М30 (2) и безрезьбовой части - 16 мм. В резьбовом участке, и зоне его сопряжения с безрезьбовым участком, выполнена кольцевая проточка 3(3), глубиной 10 мм, что обеспечивает подрезку 3-4 о О 11160 первых витков резьбы. Подрезка осуществлялась специально изготовленным резцом. Предлагаемое изобретение, по сравнению с прототипом, позволит более равно- 5 мерно распределить нагрузку по виткам Упорядник Замовлення 4050 резьбы, устранив тем самым вероятность поочередного среза витков, что позволяет повысить надежность соединения при его эксплуатации, а также увеличить срок его службы. Все изложенное выше однозначно влияет на экономэффект. Техред М.Моргентал Коректор Л.ФІль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюThreaded fixation element
Автори англійськоюStepkov Viktor Mykhailovych, Prokopenko Oleksandr Volodymyrovych, Platonov Mykola Oleksandrovych, Kranhach Viktor Tarasovych, Kozenko Heorhii Vasyliovych
Назва патенту російськоюРезьбовой крепежный элемент
Автори російськоюСтепков Виктор Михайлович, Прокопенко Александр Владимирович, Платонов Николай Александрович, Крангач Виктор Тарасович, Козенко Георгий Васильевич
МПК / Мітки
МПК: F16B 35/00
Мітки: різьбовий, елемент, кріпильний
