Котел опалювальний водогрійний

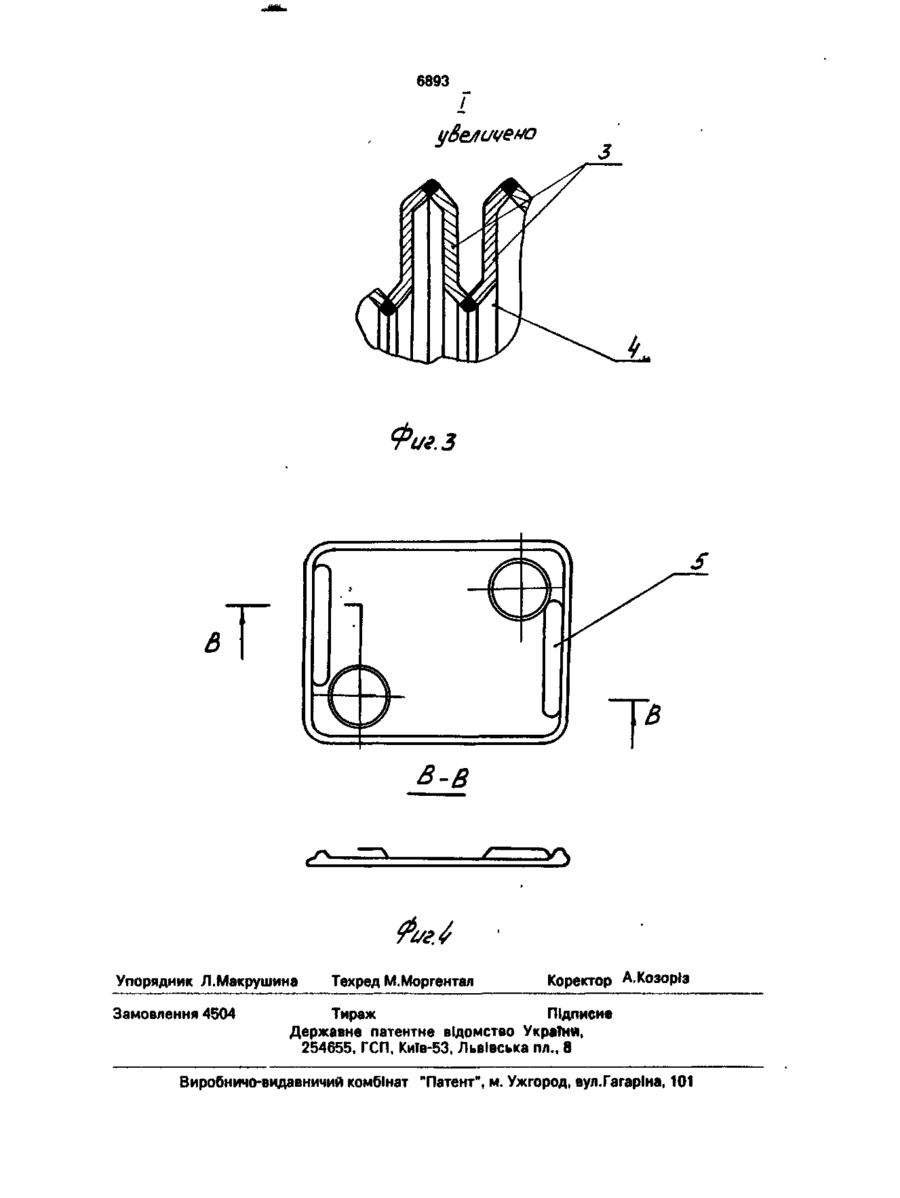

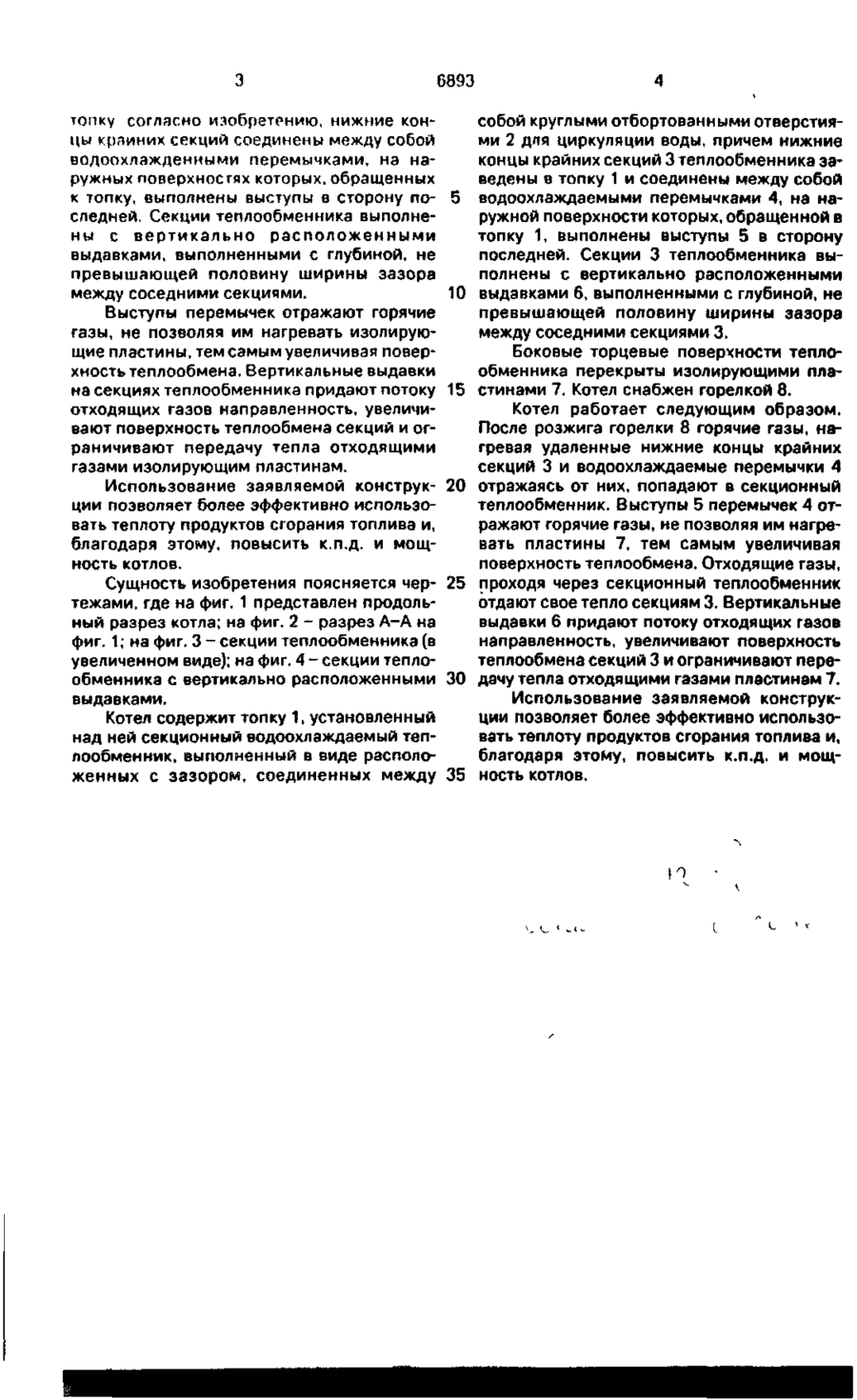

1. Котел отопительный водогрейный, содержащий топку, установленный над ней секционный водоохлаждаемый теплообменник, выполненный в виде расположенных с Изобретение относится к теплотехнике и может быть использовано в отопительных водогрейных котлах. Известен водогрейный отопительный котел, предназначенный для отопления и подачи горячей воды, содержащий топку, установленный над ней секционный водоохлаждаемый теплообменник, выполненный в виде расположенных с зазором, соединенных между собой круглыми отбортованными отверстиями для циркуляции воды секций, причем нижние концы крайних секций теплообменника заведены в топку [1]. Недостатком известного водогрейного котла являются сравнительно низкие теплотехнические характеристики за счет того, что топочное пространство в нем ограничивается заведенными в топку нижними концами крайних водоохлаждаемых секций зазором, соединенных между собой круглыми отбортованными отверстиями для циркуляции воды секций, причем нижние концы крайних секций теплообменника заведены в топку, о т л и ч а ю щ и й с я тем, что нижние концы крайних секций соединены между собой водоохлажденными перемычками, на наружных поверхностях которых обращенных в топку, выполнены выступы в сторону последней. 2. Котел по п. 1 , о т л и ч а ю щ и й с я тем, что секции теплообменника выполнены с вертикально расположенными выдавками, выполненными с глубиной, не превышающей половину ширины зазора между соседними секциями. теплообменника, только со стороны концевых секций, а со стороны боковых торцов секций теплообменника, тепло топки не используется. В основу изобретения поставлена задача усовершенствования котла отопительного водогрейного путем увеличения поверхности теплообмена котла, что позволяет повысить эффективность его использования. Поставленная задача решается тем, что в котле отопительном водогрейном, содержащем топку, установленный над ней секционный водоохлаждаемый теплообменник, выполненный в виде расположенных с зазором, соединенных между собой круглыми отбортованными отверстиями для циркуляции воды секций, причем нижние концы крайних секций теплообменника заведены в С > о оо о со О з 6893 топку согласно изобретению, нижние концы крайних секций соединены между собой водоохлажденными перемычками, на наружных поверхностях которых, обращенных к топку, выполнены выступы в сторону по- 5 следней. Секции теплообменника выполнены с вертикально расположенными выдавками, выполненными с глубиной, не превышающей половину ширины зазора между соседними секциями. 10 Выступы перемычек отражают горячие газы, не позволяя им нагревать изолирующие пластины, тем самым увеличивая поверхность теплообмена. Вертикальные выдавки на секциях теплообменника придают потоку 15 отходящих газов направленность, увеличивают поверхность теплообмена секций и ограничивают передачу тепла отходящими газами изолирующим пластинам. Использование заявляемой конструк- 20 ции позволяет более эффективно использовать теплоту продуктов сгорания топлива и, благодаря этому, повысить к.п.д. и мощность котлов. Сущность изобретения поясняется чер- 25 тежами, где на фиг. 1 представлен продольный разрез котла; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - секции теплообменника (в увеличенном виде); на фиг. 4 - секции теплообменника с вертикально расположенными 30 выдавками. Котел содержит топку 1, установленный над ней секционный водоохлаждаемый теплообменник, выполненный в виде расположенных с зазором, соединенных между 35 собой круглыми отбортованными отверстиями 2 для циркуляции воды, причем нижние концы крайних секций 3 теплообменника заведены в топку 1 и соединены между собой водоохлаждаемыми перемычками 4, на наружной поверхности которых, обращенной в топку 1, выполнены выступы 5 в сторону последней. Секции 3 теплообменника выполнены с вертикально расположенными выдавками 6, выполненными с глубиной, не превышающей половину ширины зазора между соседними секциями 3. Боковые торцевые поверхности теплообменника перекрыты изолирующими пластинами 7. Котел снабжен горелкой 8. Котел работает следующим образом. После розжига горелки 8 горячие газы, нагревая удаленные нижние концы крайних секций 3 и водоохлаждаемые перемычки 4 отражаясь от них, попадают в секционный теплообменник. Выступы 5 перемычек 4 отражают горячие газы, не позволяя им нагревать пластины 7, тем самым увеличивая поверхность теплообмена. Отходящие газы, проходя через секционный теплообменник отдают свое тепло секциям 3. Вертикальныевыдавки 6 придают потоку отходящих газов направленность, увеличивают поверхность теплообмена секций 3 и ограничивают передачу тепла отходящими газами пластинам 7. Использование заявляемой конструкции позволяет более эффективно использовать теплоту продуктов сгорания топлива и, благодаря этому, повысить к.п.д. и мощность котлов. С689 6893 Фиг. З б •у В-В Упорядник Л.Макрушина Замовлення 4504 Техред М.Моргентал Коректор А.КозорІз Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
