Опорний блок дрібнозбірного перекриття

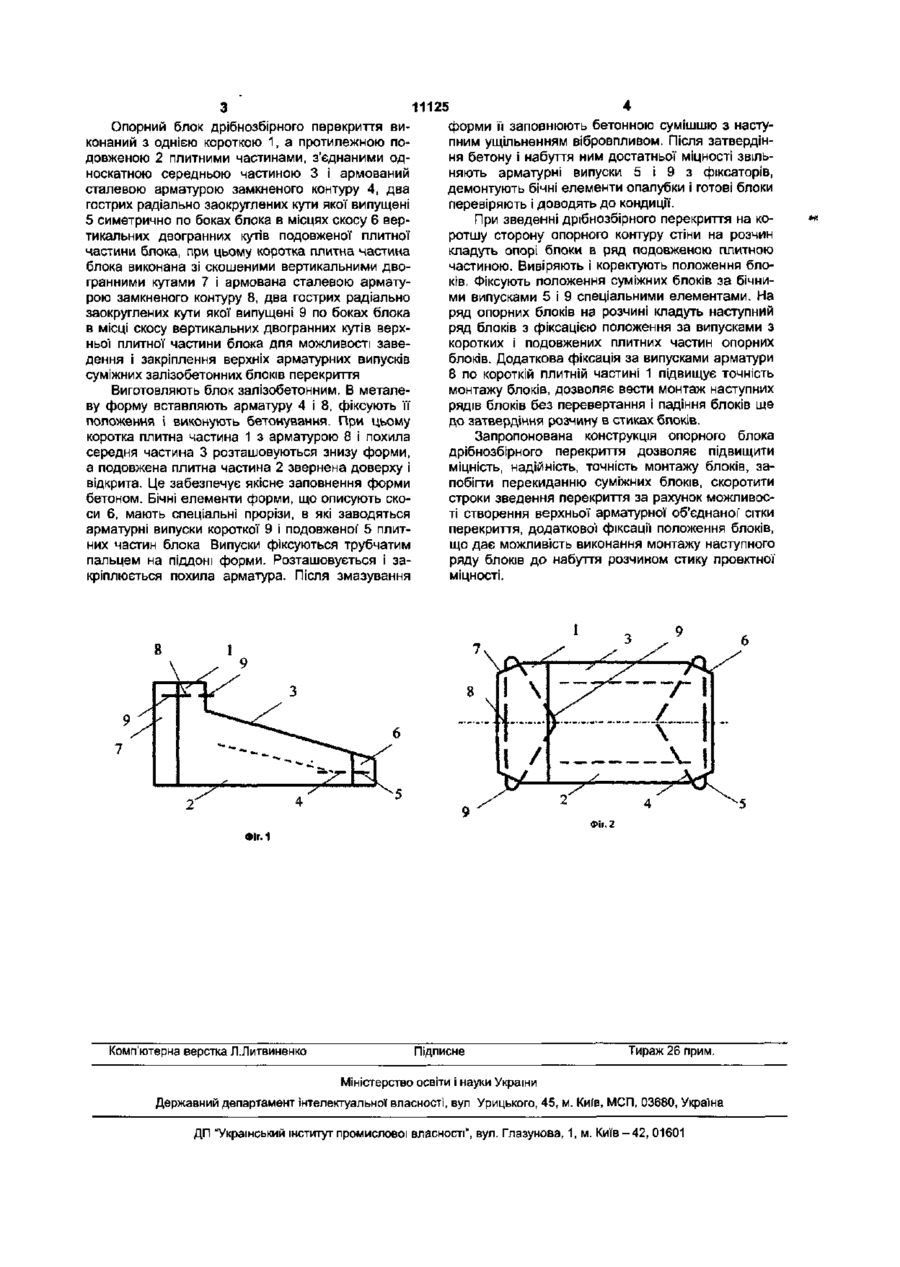

Опорний блок дрібнозбірного перекриття, що виконаний прямокутним в плані з однією короткою, а протилежною - подовженою в профілі плитними частинами, з'єднаними односкатною середньою частиною, і армований сталевою арматурою замкненого контуру, два гострих радіально заокруг Корисна модель відноситься до будівництва і використовується для зведення дрібнозбірного перекриття прольотів будівель та споруд. Відоме плоске перекриття, що складається з залізобетонних елементів - плит довжиною на проліт з заповненими розчином поздовжніми швами, що опирається по контуру [Ягупов Б.А. Строительные конструкции. Основания и фундаменты: М.: Стройиздат, 1991, с.218-222] При цьому залізобетонні збірні елементи - плити громіздкі і важкі, потребують спеціальних транспортних засобів для доставки, кранового обладнання для монтажу, унеможливлюють ручну кладку, обмежують багатоваріантність формоутворення, плити не з'єднані арматурою і фактично працюють незалежно одна від одної, що знижує несучу здатність перекриття. Найбільш близьким технічним вирішенням до запропонованого є опорний залізобетонний блок, що виконаний прямокутним в плані з однією короткою, а протилежною подовженою в профілі плитними частинами, з'єднаними односкатною середньою частиною і армований сталевою арматурою замкненого контуру, два гострих радіально заокруглених кути якої випущені симетрично по боках блока в місцях скосу вертикальних двогранних кутів подовженої плитної частини блока [Патент України № 28861 Е04В5/08, Е04В5/23, 2002]. Недоліками прототипу є невисока міцність і надійність роботи перекриття через відсутню об'єднану арматурну сітку в площини короткої плитної частини блоків, низька точність монтажу бло лених кути якої' випущені симетрично по боках блока в місцях скосу вертикальних двогранних кутів подовженої' плитної частини блока, який відрізняється тим, що коротка плитна частина блока виконана зі скошеними вертикальними двогранними кутами і армована сталевою арматурою замкненого контуру, два гострих радіально заокруглених кути якої випущені по боках блока в місці скосу вертикальних двогранних кутів верхньої плитної' частини блока для можливості заведення і закріплення верхніх арматурних випусків суміжних залізобетонних блоків перекриття. ків, що допускає зміщення короткої плитної частини, можливість перекидання і падіння блока на монтажі, низькі темпи зведення перекриття, викликані необхідністю очікування затвердіння розчину в стику блоків опорного ряду. В основу корисної' моделі поставлена задача підвищення міцності, надійності, точності монтажу блоків, запобігання перекиданню суміжних блоків при монтажі, прискорення зведення перекриття Поставлена задача вирішується тим, що опорний блок дрібнозбірного перекриття виконаний прямокутним в плані з однією короткою, а протилежною подовженою в профілі плитними частинами, з'єднаними односкатною середньою частиною і армований сталевою арматурою замкненого контуру, два гострих радіально заокруглених кути якої випущені симетрично по боках блока в місцях скосу вертикальних двогранних кутів подовженої плитної частини блока, при цьому коротка плитна частина блока виконана зі скошеними вертикальними двогранними кутами і армована сталевою арматурою замкненого контуру, два гострих радіально заокруглених кути якої випущені по боках блока в місці скосу вертикальних двогранних кутів верхньої плитної частини блока для можливості заведення і закріплення верхніх арматурних випусків суміжних залізобетонних блоків перекриття. Корисна модель пояснюється кресленнями, де на Фіг.1 зображений опорний блок - вид збоку; на Фіг.2 показаний опорний блок - вид зверху. ю CM 11125 4 форми її заповнюють бетонною сумішшю з наступним ущільненням вібровпливом. Після затвердіння бетону і набуття ним достатньої міцності звільняють арматурні випуски 5 і 9 з фіксаторів, демонтують бічні елементи опалубки і готові блоки перевіряють і доводять до кондиції. При зведенні дрібнозбірного перекриття на коротшу сторону опорного контуру стіни на розчин кладуть опорі блоки в ряд подовженою плитною частиною. Вивіряють і коректують положення блоків. Фіксують положення суміжних блоків за бічними випусками 5 і 9 спеціальними елементами. На ряд опорних блоків на розчині кладуть наступний ряд блоків з фіксацією положення за випусками з коротких і подовжених плитних частин опорних блоків. Додаткова фіксація за випусками арматури 8 по короткій плитній частині 1 підвищує точність монтажу блоків, дозволяє вести монтаж наступних Виготовляють блок залізобетонним. В металерядів блоків без перевертання і падіння блоків ще ву форму вставляють арматуру 4 і 8, фіксують її до затвердіння розчину в стиках блоків. положення І виконують бетонування. При цьому коротка плитна частина 1 з арматурою 8 і похила Запропонована конструкція опорного блока середня частина 3 розташовуються знизу форми, дрібнозбірного перекриття дозволяє підвищити а подовжена плитна частина 2 звернена доверху і міцність, надійність, точність монтажу блоків, завідкрита. Це забезпечує якісне заповнення форми побігти перекиданню суміжних блоків, скоротити бетоном. Бічні елементи форми, що описують скостроки зведення перекриття за рахунок можливосси 6, мають спеціальні прорізи, в які заводяться ті створення верхньої арматурної об'єднаної' сітки арматурні випуски короткої 9 і подовженої' 5 плитперекриття, додаткової фіксації положення блоків, них частин блока Випуски фіксуються трубчатим що дає можливість виконання монтажу наступного пальцем на піддоні форми. Розташовується і заряду блоків до набуття розчином стику проектної кріплюється похила арматура. Після змазування міцності. Опорний блок дрібнозбірного перекриття виконаний з однією короткою 1, а протилежною подовженою 2 плитними частинами, з'єднаними односкатною середньою частиною 3 і армований сталевою арматурою замкненого контуру 4, два гострих радіально заокруглених кути якої випущені 5 симетрично по боках блока в місцях скосу 6 вертикальних двогранних кутів подовженої плитної частини блока, при цьому коротка плитна частина блока виконана зі скошеними вертикальними двогранними кутами 7 і армована сталевою арматурою замкненого контуру 8, два гострих радіально заокруглених кути якої випущені 9 по боках блока в місці скосу вертикальних двогранних кутів верхньої плитної частини блока для можливості заведення і закріплення верхніх арматурних випусків суміжних залізобетонних блоків перекриття 1 з І \ : \I » / л. І / Фіг. 2 ФІГ.1 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
