Крайній блок дрібнозбірного перекриття

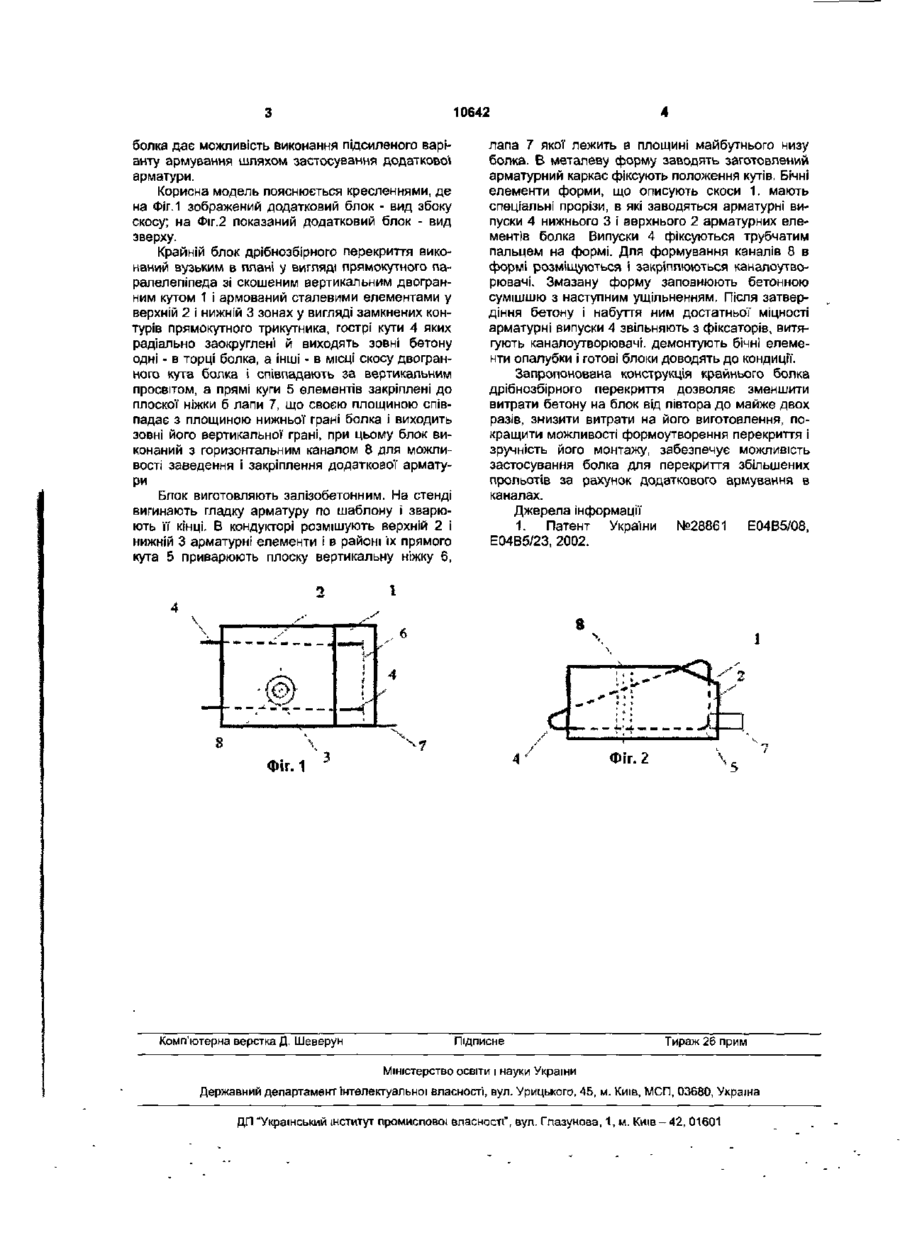

Крайній блок дрібнозбірного перекриття, що включає бетонне тіло і арматуру, виконаний прямокутним в плані зі скошеними кутами і армований сталевим елементом у вигляді контуру трикутника, кути якого виходять зовні бетону, який відрізняється тим, що блок виконаний вузьким в плані у вигляді прямокутного паралелепіпеда зі скошеним лише одним вертикальним двогранним кутом і армований двома сталевими елементами у верхній і нижній зонах у вигляді замкнених контурів прямокутного трикутника, гострі кути яких радіально заокруглені й виходять зовні бетону одні - в торці блока, а інші - в місці скосу двогранного кута блока і співпадають за вертикальним просвітом, а прямі кути елементів закріплені до плоскої вертикальної' ніжки лапи, що своєю площиною співпадає з горизонтальною площиною нижньої грані блока і виходить зовні його вертикальної грані торця, при цьому блок виконаний з горизонтальним каналом для можливості заведення і закріплення додаткової арматури. Корисна модель відноситься до будівництва, зокрема до елементів конструкції дрібнозбірного перекриття. Найбільш близьким технічним вирішенням до запропонованого є рядовий залізобетонний блок, що включає бетонне тіло і арматуру, виконаний прямокутним в плані з паралельно зміщеними в профілі плитними частинами, з'єднаними середньою похилою частиною, при цьому нижня плита армована трикутноподібним елементом, кути якого виходять зовні бетону болка, причому один по центру нижньої плити болка під його нависаючою похилою середньою частиною, що має вертикальне вікно напроти, а два інші розміщені по його боках в місцях скосу двогранних кутів нижньої плитної частини болка [Патент України №28861 Е04В5/08, Е04В5/23, 2002] Недоліками прототипу є складність конструкції блок)/, його виготовлення і монтажу, погіршене формоутворення перекриття в плані через перепади його бічних контурів на величину ширини половини блока, збільшена вага половини кількості бічних блоків через зайву їх ширину, знижена зручність монтажу, що призводить до перевитрат, а відсутність каналів для додаткової арматури обмежує можливості застосування блоків для збільшених прольотів перекриття. В основу корисної моделі поставлена задача спрощення конструкції' болка, його виготовлення і монтажу, зменшення розмірів і ваги болка, поліпшення можливостей формоутворення перекриття і зручності його монтажу, підвищення точності положення болка при монтажі, забезпечення можливості збільшення несучої здатності перекриття. Поставлена задача вирішується тим, що крайній блок включає бетонне тіло і арматуру, виконаний вузьким в плані у вигляді прямокутного паралелепіпеда зі скошеним лише одним вертикальним двогранним кутом і армований двома сталевими елементами у верхній і нижній зонах у вигляді замкнених контурів прямокутного трикутника, гострі кути яких радіально заокруглені й виходять зовні бетону одні - в торці болка, а Інші - в місці скосу двогранного кута болка і співпадають за вертикальним просвітом, а прямі кути елементів закріплені до плоскої вертикальної' ніжки лапи що своєю верхньою площиною співпадає з горизонтальною площиною нижньої грані болка І виходить зовні його вертикальної грані торця, при цьому блок виконаний з горизонтальним каналом для можливості заведення і закріплення додаткової арматури При зведенні перекриття площина лапи знаходиться під наступним блоком, що підвищує точність його положення, а наявність канапу в тіні CM (О 10642 болка дає можливість виконання підсиленого варіанту армування шляхом застосування додаткової арматури. Корисна модель пояснюється кресленнями, де на Фіг.1 зображений додатковий блок - вид збоку скосу; на Фіг.2 показаний додатковий блок - вид зверху. Крайній блок дрібнозбірного перекриття виконаний вузьким в плані у ВИГЛЯДІ прямокутного паралелепіпеда зі скошеним вертикальним двогранним кутом 1 і армований сталевими елементами у верхній 2 і нижній 3 зонах у вигляді замкнених контурів прямокутного трикутника, гострі кути 4 яких радіально заокруглені й виходять зовні бетону одні - в торці болка, а інші - в місці скосу двогранного кута болка і співпадають за вертикальним просвітом, а прямі куги 5 елементів закріплені до плоскої ніжки б лапи 7, що своєю площиною співпадає з площиною нижньої грані болка і виходить зовні його вертикальної грані, при цьому блок виконаний з горизонтальним каналом 8 для можливості заведення і закріплення додаткової арматури Блок виготовляють залізобетонним. На стенді вигинають гладку арматуру по шаблону і зварюють ЇЇ кінці. В кондукторі розмішують верхній 2 і нижній 3 арматурні елементи і в районі "їх прямого кута 5 приварюють плоску вертикальну ніжку 6, лапа 7 якої лежить в площині майбутнього низу болка. В металеву форму заводять заготовлений арматурний каркас фіксують положення кутів. Бічні елементи форми, що описують скоси 1. мають спеціальні прорізи, в які заводяться арматурні випуски 4 нижнього 3 і верхнього 2 арматурних елементів болка Випуски 4 фіксуються трубчатим пальцем на формі. Для формування каналів 8 в формі розміщуються і закріплюються каналоутво рювачі. Змазану форму заповнюють бетонною сумішшю з наступним ущільненням. Після затвердіння бетону і набуття ним достатньої міцності арматурні випуски 4 звільняють з фіксаторів, витягують каналоутворювачі. демонтують бічні елементи опалубки і готові блоки доводять до кондиції. Запропонована конструкція крайнього болка дрібнозбірного перекриття дозволяє зменшити витрати бетону на блок від півтора до майже двох разів, знизити витрати на його виготовлення, покращити можливості формоутворення перекриття і зручність його монтажу, забезпечує можливість застосування болка для перекриття збільшених прольотів за рахунок додаткового армування в каналах. Джерела інформації 1. Патент України №28861 Е04В5/08, Е04В5/23, 2002. ч-? Фіг. 1 Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
