Ківш землерийної машини

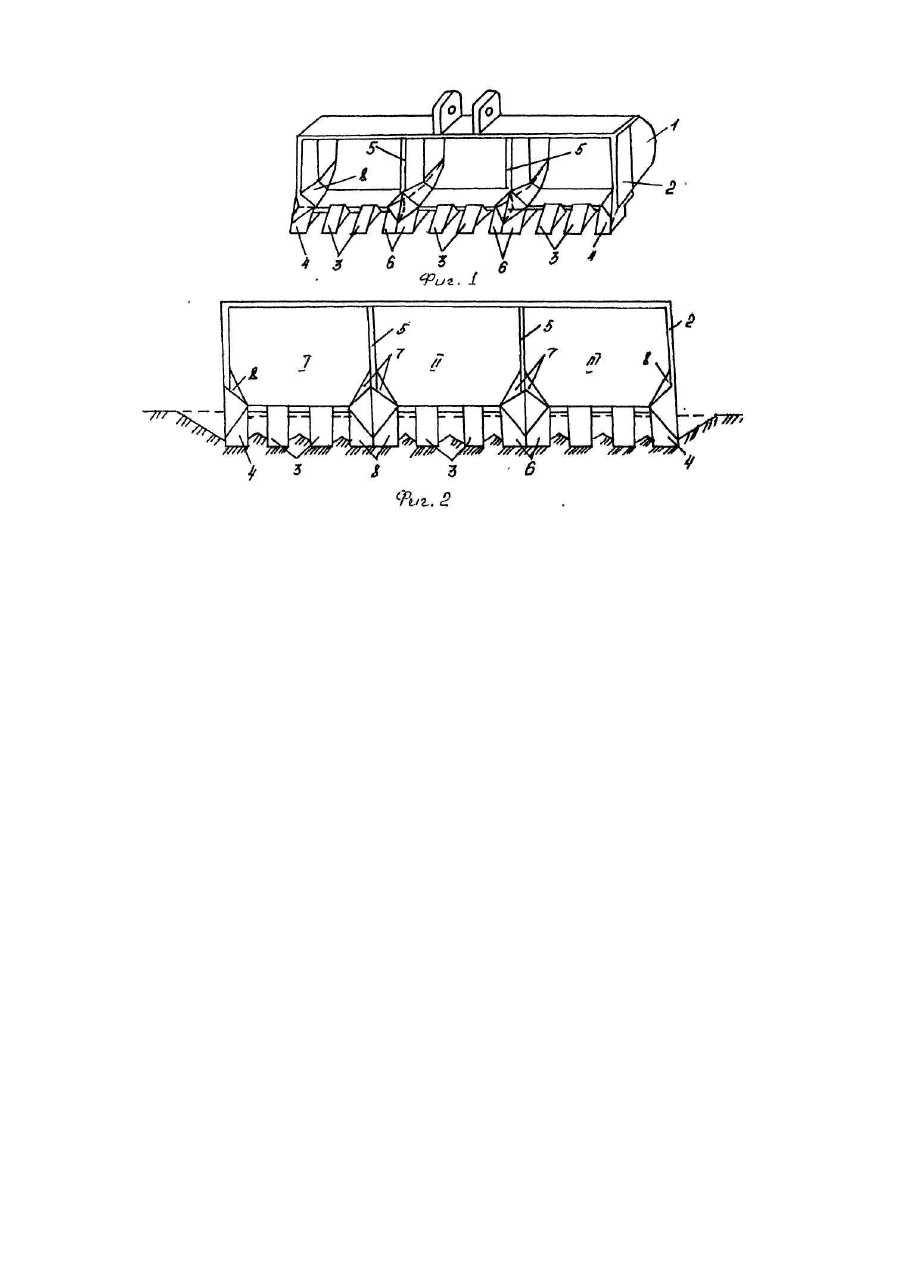

Изобретение относится к горнодобывающей промышленности, может быть использовано в рабочих органах землеройных машин, в частности на экскаваторах, погрузчиках. Известный ковш землеройной машины, включающий корпус, к которому жестко прикреплен режущий контур со средними зубьями клиновидной формы и угловыми зубьями направленного скола с отклоняющими гранями при этом между днищем и боковыми стенками корпуса ковша расположены отклоняющие пластины, (см. а.с. СССР №1559053 1990г. БИ №15). Недостатком указанного ковша землеройной машины (прототипа) является ограниченная ширина, что сужает область применения ковша. Это усложняет использование ковша на погрузчике. В основу изобретения поставлена задача усовершенствования ковша землеройной машины, в котором снижается энергоемкость процесса копания ковшом уширенной конструкции, за счет установки дополнительных зубьев направленного скола и промежуточных ребер увеличивается жесткость металлоконструкции ковша. Дополнительные ребра разделяют также ковш на несколько контуров, причем между днищем ковша и боковыми стенками промежуточных ребер расположены дополнительные отклоняющие пластины, передние стороны которых соединены с задними сторонами отклоняющих граней зубьев направленного скола, что способствует направлению грунта внутрь контуров отдельными потоками. Поставленная задача решается тем, что в ковше землеройной машины, содержащем корпус, прикрепленный к нему режущий контур со средними зубьями клиновидной формы, угловыми зубьями с отклоняющими гранями и отклоняющие пластины согласно изобретению, ковш землеройной машины снабжен дополнительными зубьями направленного скола, промежуточными ребрами и дополнительными отклоняющими пластинами, которые расположены между днищем 5 ковша и боковыми стенками промежуточных ребер и передние стороны которых соединены с задними сторонами отклоняющих граней дополнительных зубьев направленного скола. В связи с тем, что ковш землеройной машины, содержащий корпус, прикрепленный к нему режущий контур со средними зубьями клиновидной формы и угловыми зубьями с отклоняющими гранями и отклоняющие пластины, снабжен дополнительными зубьями направленного скола и промежуточными ребрами, и дополнительно отклоняющими пластинами, которые расположены между днищем ковша и боковыми стенками промежуточных ребер, и передние стороны которых соединены с задними сторонами отклоняющих граней дополнительных зубьев направленного скола, снижается энергоемкость процесса копания ковшом уширенной конструкции и увеличивается жесткость металлоконструкции ковша. На фиг.1 показан общий вид ковша уширенной конструкции; на фиг.2 - вид ковша спереди. Ковш землеройной машины состоит из корпуса 1, к которому жестко прикреплен режущий контур 2 со средними 3 и угловыми 4 зубьями направленного скола. Внутри ковша установлены промежуточные ребра 5, жестко прикрепленные к режущему контуру 2. К режущему контуру 2 жестко крепятся дополнительные сдвоенные зубья 6 направленного скола с отклоняющими гранями. Между днищем ковша и боковыми стенками промежуточных ребер расположены дополнительные отклоняющие пластины 7, аналогично отклоняющим пластинам 8, установленным между боковыми стенками и днищем ковша. Передние стороны отклоняющих пластин 7, 8 соединены с задними сторонами отклоняющих граней соответствующих зубьев 4, 6 направленного скола. Ковш работает следующим образом. При внедрении ковша в связный грунт на частях верхних граней средних 3, боковых 4 и дополнительных 6 зубьев образуются уплотнения грунта, вызывающие сколы отдельных элементов грунта. При дальнейшем движении ковша элементы грунта, отделенные средними зубьями 3 перемещаются в виде грунтовых потоков в полости І-ІІІ, образованные промежуточными ребрами, причем промежуточные ребра одновременно увеличивают жесткость металлоконструкции ковша. Угловые 4 и дополнительные 6 зубья отделившиеся элементы грунта перемещают по верхней грани зуба. Каждый элемент грунта, входя в контакт с отклоняющей гранью зуба, начинает поворачиваться в плоскости, перпендикулярной к траектории резания и входит в полости І-ІІІ. Дальнейшее прохождение элемента грунта по угловому зубу 4 и дополнительному 6 способствует его повороту на угол а, и в конечном итоге элемент грунта входит в полости ковша І-ІІІ не взаимодействуя с грунтовыми потоками, отделенными средними зубьями 3. Кроме того, исключается полностью или частично взаимодействие грунтовых потоков, образуемых угловыми зубьями 4 с вертикальной и горизонтальной частями режущего контура 2, а также с ребрами 5 и горизонтальной частью режущего контура 2. Поскольку внешняя грань каждого из угловых зубьев 4 лежит в плоскости соответствующей боковой стенки и превышает высоту средних зубьев 3, то внешняя грань при рытье забоя шириной, равной ширине ковша, в первую очередь срезает грунт, исключая участие боковых стенок режущего контура 2 из процесса резания. Отклоняющие пластины 7, 8 служат направляющими поверхностями для боковых потоков грунта. Применение ковша уширенной конструкции расширяет технологические возможности экскаватора и повышает производительность машины.
