Тяговий пластинчатий ланцюг землерийної машини

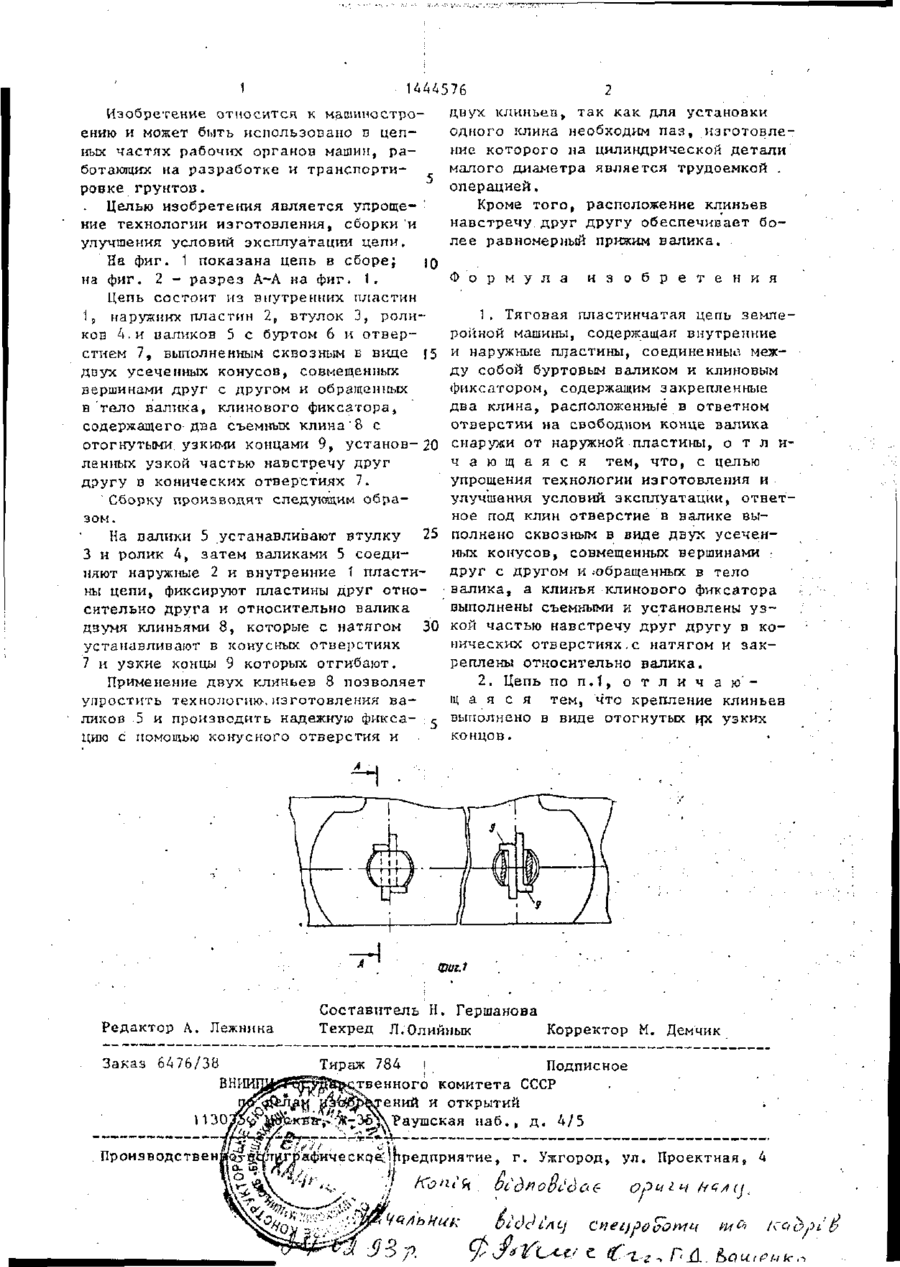

Изобретение относится к цепным рабочим органам землеройных машин с продольно-поперечным копанием. Цель изобретения - упрощение технологии: изготовления тяговой пластинчатой > цепи рабочего органа и улучшение уело вий эксплуатации. Цепь рабочего органа содержит внутренние пластины 1, наружные пластины 2Р втулки 3, ролики 4 и валики 5. Валик 5 выполнен с буртом 6 и отверстием 7. Отверстие 7 имеет форму двух усеченЪых конусов, соосно направленных вершинами навстречу друг другу- В конусные отверстия 7 навстречу друг другу установлены клинья 8, которые с натягом фиксируют валик 5 относительно наружной пластины и одновременно фиксируют шарнирный узел цепи. Конусность отверстий н клиньев 8 меньше угла трения стали по стали. Свободные узкие концы 9 клиньев 8 отгибаются с противоположных сто-g рон. 1 а.п. ф-лы, 2 ил. • А-А 1444576 Изобретение относится к машиностроению и может быть использовано в цепных частях рабочих органов машин, р а ботающих на разработке и транспортировке грунтов. Целью изобретения является упрощение технологии изготовления, сборки и улучшения условий эксплуатации цепи. На фиг. 1 показана цепь в сборе; \Q на фиг. 2 - р а з р е з А-А на фиг. I. Цепь состоит из внутренних пластин 1, наружних пластин 2„ втулок 3, роликов А.и валиков 5 с буртом 6 и о т в е р стием 7, выполненным сквозным Б виде 15 двух усеченных конусов, совмещенных вершинами друг с другом и обращенных в 'тело валика, клинового фиксатора, содержащего- два съемных клина'8 с отогнутыми узкими концами 9, установ-20 ленных узкой частью навстречу друг Другу в конических отверстиях 7. двух клиньев, так как для установки одного клина необходим п а з , изготовление которого на цилиндрической детали малого диаметра является трудоемкой . операцией. Кроме того, расположение клиньев навстречу друг другу обеспечивает более равномерный прижим валика. Ф о р м у л а и з о б р е т е н и я 1. Тяговая пластинчатая цепь землеройной машины, содержащая внутренние и наружные пластины, соединенные, между собой буртовым валиком и клиновым фиксатором, содержащим закрепленные два клина, расположенные в ответном отверстии на свободном конце валика снаружи от наружной пластины, о т л и ч а ю щ а я с я тем, ч т о , с целью упрощения технологии изготовления и улучшения условий эксплуатации, ответСборку производят следующим обраное под клин отверстие в валике вызом. На валики 5 устанавливают втулку 25 полнено сквозным в виде двух усеченных конусов, совмещенных вершинами • 3 и ролик 4, затем валиками 5 соедидруг с другом и -обращенных в тело няют наружные 2 и внутренние 1 пластивалика, а клинья клинового фиксатора ны цепи, фиксируют пластины друг отновыполнены съемными и установлены у з сительно друга и относительно валика двумя клиньями 8, которые с натягом 30 кой частью навстречу друг другу в к о нических отверстиях.с натягом и з а к устанавливают в конусных отверстиях реплены относительно валика. 7 и узкие концы 9 которых отгибают. Применение двух клиньев 8 позволяет 2. Цепь п о п . 1 , о т л и ч а ю упростить технологию,изготовления в а щ а я с я тем, что крепление клиньев ликов 5 и производить надежную фикса- ^ выполнено в виде отогнутых их узких цию с помощью коїтус но го отверстия и концов. фи1.1 Редактор Л. Лежнина Заказ 6476/38 вни изо; Составитель Н. Гершанова Техред Л.Олийнык Корректор М. Демчик Тираж 784 і Подписное твенного комитета СССР ений и открытий • JK Раушская наб., д. 4/5 1КВТЗГ ' • % Производственнот^лиграфическчеСпредприятие, г. Ужгород, ул. / Проектная, 4
