Протруювач насіння

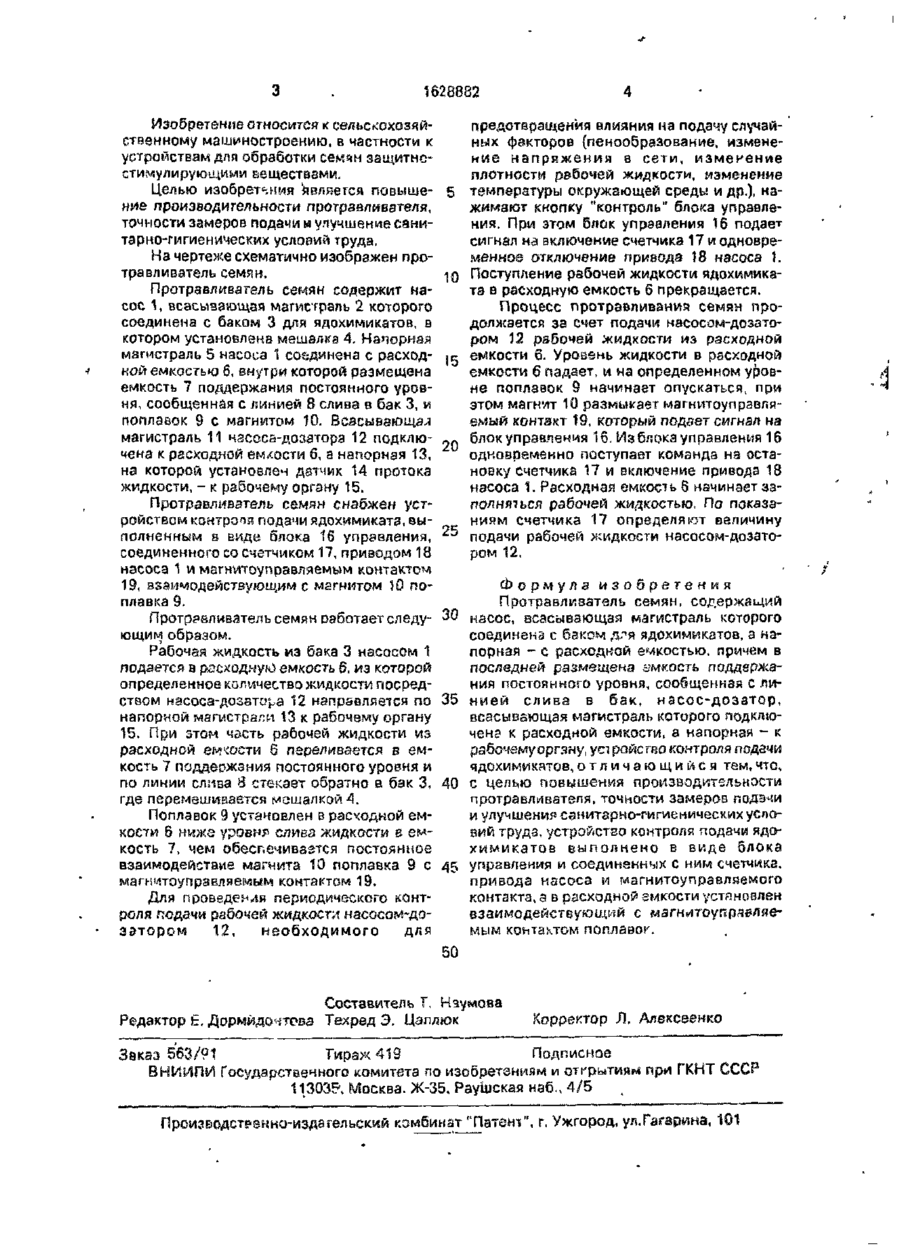

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для обработки семян защитностимулирующими веществами. Цель изобретения -повышение производительности протравливателя, точности замеров подачи ^улучшение санитарно-гигиенических условий труда. Протравливатель семян содержит насос 1, всасывающая магистраль 2 которого соединена с баком 3 для ядохимикатов. Напорная магистраль 5 насоса соединена с расходной емкостью 6, внутри которой расположена емкость 7 поддержа Ъ ния постоянного уровня, сообщенная с линией 8 слива в бак 3, и поплавок 9 с магни том 10. Всасывающая магистраль 11 насоса-дозатора 12 подключена к расходной емкости 6, а напорная 13 - к рабочему органу 15. Устройство контроля подачи ядохимиката имеет блок управления 16, соединенный со счетчиком 17, приводом 18 насоса 1 и магнитоуправляемым контактом 19, взаимодействующим с магнитом 10 поплавка 9. При замере подачи протравливателя насосом-дозатором 12 блок управления 16 подает сигнал на включение счетчика 17и отключение привода 18. и подача ядохимиката в расходную емкость 6 прекращается. При понижении уровня жидкости в расходной емкости 6 магнит 10 размыкает магнитоуправляемый контакт 19, который подает сигнал на блок управления 16, из которого поступает команда на включение счетчика 17 и привода 18. Изобретение позволяет повысить сменную производительность протравливателя и точность замера подачи, улучшить санитарно-гигиенические условия труда обслуживающего персонала. 1 ил. п N) оо 00 ю 1628882 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для обработки семян защитностимулирующими веществами. Целью изобретения является повышение производительности протравливателя, точности замеров подачи к улучшение санитарно-гигиенических условий труда. На чертеже схематично изображен протравливатель семян. 10 Протравливатель семян содержит насос 1, всасывающая магистраль 2 которого соединена с баком 3 для ядохимикатов, в котором установлена мешалка 4, Наборная магистраль 5 насоса 1 со&динена с расход- І5 ной емкостью б, внутри которой размещена емкость 7 поддержания постоянного уровня, сообщенная с линией 8 слива а бак 3, и поплавок 9 с магнмтом 10. Всасывающая магистраль 11 чзсоса-дозатора 12 подключена к расходной емкости б, а напорная 13, 20 на которой установлен датчик 14 протока жидкости, - к рабочему органу 15. Протравливатель семян снабжен устройством контропл подачи ядохимиката, выполненным в виде блока 16 управления, 25 соединенного со счетчиком 17, приводом 1В насосз 1 и магнитоуправляемым контактом 19, взаимодействующим с мггнитом № поплавка 9. Протр?еливатель семян работает следу- 30 ющим образом. Рабочая жидкость из бака 3 насосом 1 подается з рг&юднуьд емкость 6, из которой определенное количество жидкости посредством насоса-даззтс^а 12 направляется па 35 напорной магистрали 13 к рабочему органу 15. При этом часть рабочей жидкости из расходной ем кости 5 переливается в емкость 7 поддержания постоянного уровня и по линии слива 8 стекает обратно в бак 3, где перемешизается мешалкой А. Поплавок 9 установлен в расходной емкости б нижз уровня слива жидкости в емкость 7, чем обеспечивается постоянное взаимодействие магнита 10 поплавка 9 с магн^тоуправляемыи контактом 19. Для проведения периодического контроля подачи рабочей жидкости насосом-дозэтором 12, необходимого для 50 предотвращения влияния на подачу случайных факторов (пенообразование, изменение напряжения в сети, измерение плотности рабочей жидкости, изменение температуры окружающей среды и др.), нажимают ккопку "контроль" блока управления. При этом блок управления 16 подает сигнал на включение счетчика 17 и одновременное отключение привода )8 насоса 1. Поступление рабочей жидкости ядохимиката в расходную емкость 6 прекращается. Процесс протравливания семян продолжается за счет подачи насосом-дозатором 12 рабочей жидкости из расходной емкости 6. Уровень жидкости в расходной емкости 6 падает, и на определенном уровне поплавок 9 начинает опускаться, при этом магнмт 10 размыкает магнитоулрэвляемый контакт 19, который подает сигнал на блок управления 16. Из блока управления 16 одновременно поступает команда на остановку счетчика 17 и включение привода 18 насоса 1. Расходная емкость б начинает заполняться рабочей жидкостью, По показаниям счетчика 17 определяют величину подачи рабочей жидкости насосом-дозатором 12. Формула изобретения Протравливатель семян, содержаний насос, всасывающая магистраль которого соединена с баком для ядохимикатов, а напорная - с расходной емкостью, причем в последней размещена емкость поддержания постоянного уровня, сообщенная с линией слива в бак, насос-дозатор, всасывающая магистраль которого подключена к расходной емкости, а напорная - к рабочему органу, уст райе тно контроля подачи ядохимикатов,отличающийся тем,что, с целью повышения производительности протравливателя, точности замеров подэчи и улучшения санитарно-гигиенических условий труда, устройство контроля подачи ядохимикатов выполнено в виде блока управления и соединенных с ним счетчика, привода насоса и магнитоупрзвляемого контакта, а в расходной емкости установлен взаимодействующей с мап-ытоулрлвляеЕИЫМ контактом поплавок. Составитель Г, Наумова Редактор £. Дормйдонтрвэ Техред Э. Цзллюк Корректор Л. Алексеенко Заказ 563/91 Тираж 413 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 11303?. Москва. Ж-35, Рауіиская наб., 4/5 Производстренно-издагельский комбинат "Патені", г. Ужгород, ул.Гагарина, 101
