Лінія для переробки плодів з виділенням насіння

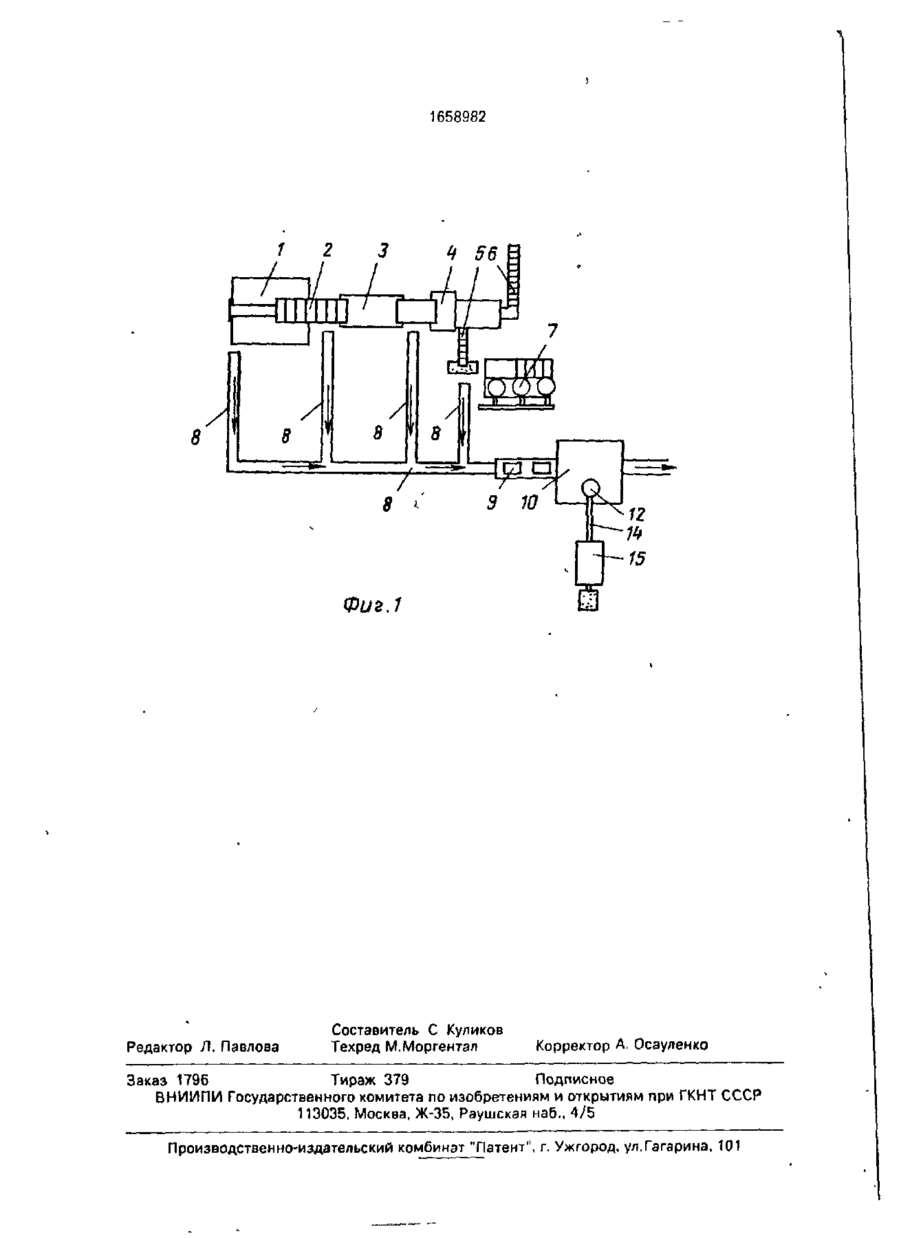

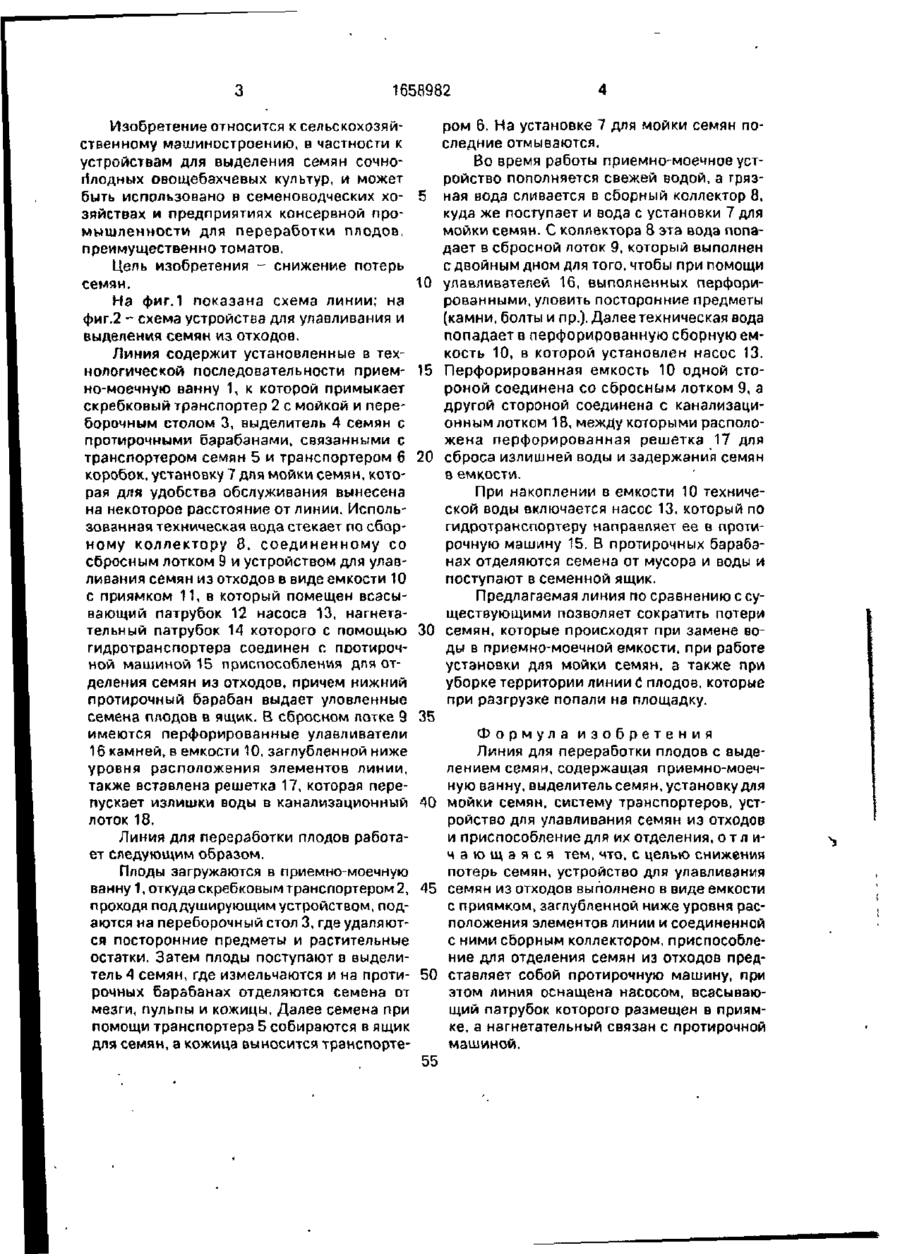

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для выделения семян сочноплодных культур, и может быть использовано в семеноводческих хозяйствах и предприятиях консервной промышленности для переработки плодов, преимущест венно томатов. Цель изобретения - снижение потерь семян. Линия для переработки плодов содержит приемно-моечную ванну, выделитель семян с протирочными барабанами, установку для мойки семян, систему транспортеров, устройство для улавливания семян из отходов и приспособление для их отделения. Устройство для улавливания семян из отходов выполнено в виде емкости 10 с приямком 11, заглубленной ниже уровня расположения элементов линии и соединенной с ними сборным коллектором 8. Приспособление для удаления семян из отходов представляет собой протирочную машину 15. Линия снабжена насосом 13, всасывающий патрубок 12 которого размещен в приямке, а нагнетательный 14 связан с протирочной машиной, 2 ил. о ел оо о 00 ю Фиг г 1658982 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для выделения семян сочногілодньіх овощебахчевых культур, и может быть использовано в семеноводческих хозяйствах и предприятиях консервной промышленности для переработки плодов, преимущественно томатов. Цель изобретения - снижение потерь семян. На фиг.1 показана схема линии; на фиг.2 - схема устройства для улавливания и выделения семян из отходов. Линия содержит установленные в технологической последовательности приемно-моечную ванну 1, к которой примыкает скребковый транспортер 2 с мойкой и переборочным столом 3, выделитель 4 семян с протирочными барабанами, связанными с транспортером семян 5 и транспортером 6 коробок, установку 7 для мойки семян, которая для удобства обслуживания вынесена на некоторое расстояние от линии. Использованная техническая вода стекает по сборному коллектору 8, соединенному со сбросным лотком 9 и устройством для улавливания семян из отходов в виде емкости 10 с приямком 11, в который помещен всасывающий патрубок 12 насоса 13, нагнетательный патрубок 14 которого с помощью гидротранспортера соединен с протирочной машиной 15 приспособления для отделения семян из отходов, причем нижний протирочный барабан выдает уловленные семена плодов в ящик. В сбросном лотке 9 имеются перфорированные улавливатели 16 камней, в емкости 10, заглубленной ниже уровня расположения элементов линии, также вставлена решетка 17, которая перепускает излишки воды в канализационный лоток 18. 5 10 15 20 30 35 ром 6. На установке 7 для мойки семян последние отмываются. Во время работы приемно-моечное устройство пополняется свежей водой, а грязная вода сливается в сборный коллектор 8, куда же поступает и вода с установки 7 для мойки семян. С коллектора 8 эта вода попадает в сбросной лоток 9, который выполнен с двойным дном для того, чтобы при помощи улавливателей 16, выполненных перфорированными, уловить посторонние предметы (камни, болты и пр.). Далее техническая вода попадает в перфорированную сборную емкость 10, в которой установлен насос 13. Перфорированная емкость 10 одной стороной соединена со сбросным лотком 9, а другой стороной соединена с канализационным лотком 18, между которыми расположена перфорированная решетка 17 для сброса излишней воды и задержания семян в емкости. При накоплении в емкости 10 технической воды включается насос 13, который по гидротранспортеру направляет ее в протирочную машину 15, В протирочных барабанах отделяются семена от мусора и воды и поступают в семенной ящик. Предлагаемая линия по сравнению с существующими позволяет сократить потери семян, которые происходят при замене воды в приемно-моечной емкости, при работе установки для мойки семян, а также при уборке территории линии с плодов, которые при разгрузке попали нз площадку. Формула изобретения Линия для переработки плодов с выделением семян, содержащая приемно-моечную ванну, выделитель семян, установку для 40 мойки семян, систему транспортеров, устройство для улавливания семян из отходов и приспособление для их отделения, отлиЛиния для переработки плодов работач а ю щ а я с я тем, что, с целью снижения ет следующим образом. потерь семян, устройство для улавливания Плоды загружаются в приемно-моечную ванну 1, откуда скребковым транспортером 2, 45 семян из отходов выполнено в виде емкости проходя под душирующим устройством, подс приямком, заглубленной ниже уровня расаются на переборочный стол 3, где удаляютположения элементов линии и соединенной ся посторонние предметы и растительные с ними сборным коллектором, приспособлеостатки. Затем плоды поступают в выделиние для отделения семян из отходов предтель 4 семян, где измельчаются \л на проти- 50 ставляет собой протирочную машину, при рочных барабанах отделяются семена от этом линия оснащена насосом, всасываюмезги, пульпы и кожицы, Далее семена при щий патрубок которого размещен в приямпомощи транспортера 5 собираются в ящик ке, а нагнетательный связан с протирочной для семян, а кожица выносится транспортемашиной. 55 1658982 1 1 2 З Фиг.ї Редактор Л. Павлова Составитель С Куликов Техред М.Моргентал Корректор А. Осауленко Заказ 1796 Тираж 379 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
