Гінекологічне крісло

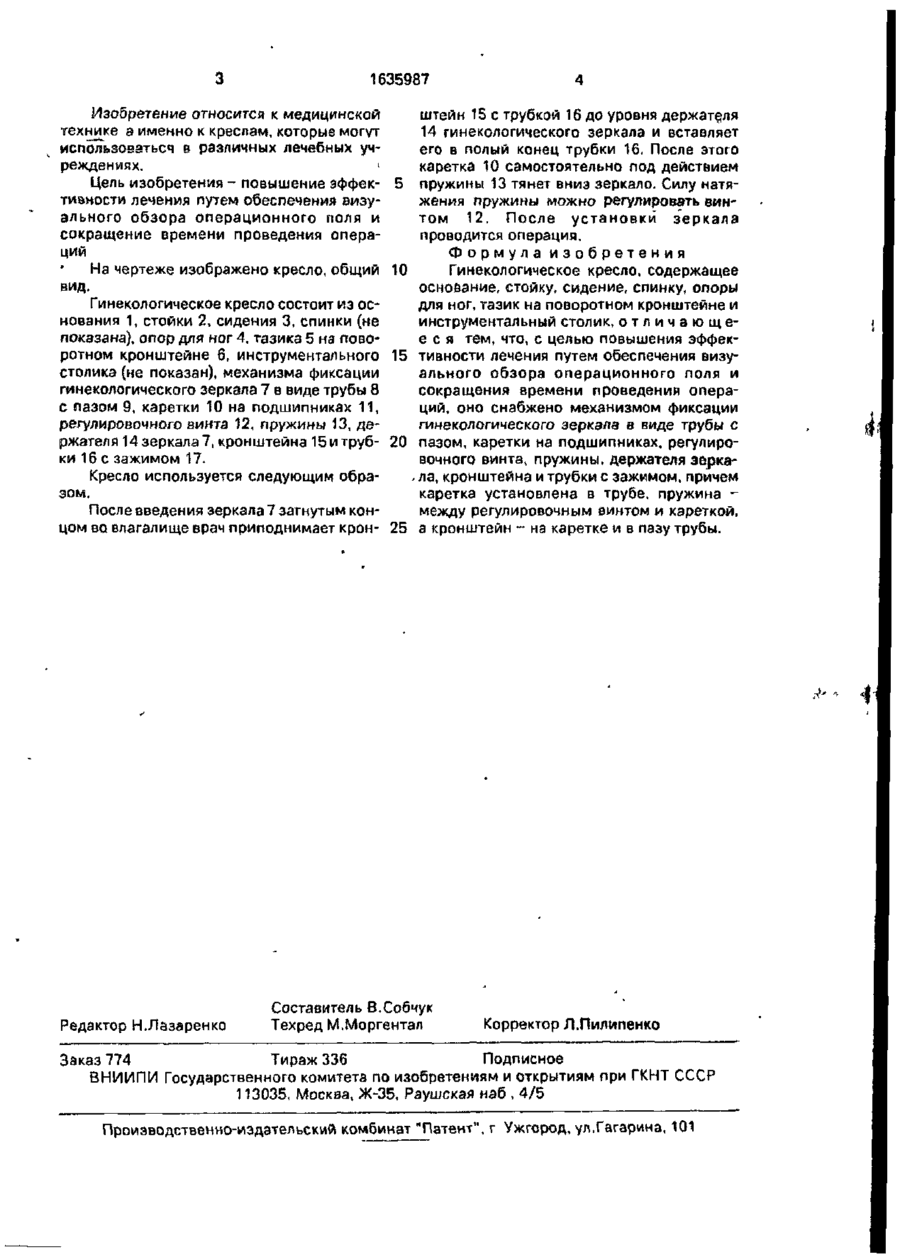

Изобретение относится к медицинской технике Цель изобретений - повышение эффективности лечения путем обеспечения визуального обзора операционного поля и сокращение времени проведения операций Устройство состоит из основания 1,. стойки 2, сидения 3, опор для ног А, тазика 5, зеркала 7, трубы 8, каретки 10, винта 12, пружины 13, держателя 14, кронштейна 15 и трубки 16 с зажимом 17. 1 ил. VJJ/J//J///777777777//////S///S//SS//A I 1635987 Изобретение относится к медицинской технике а именно к креслам, которые могут использоваться в различных лечебных учреждениях. • Цель изобретения - повышение зффективности лечения путем обеспечения визуального обзора операционного поля и сокращение времени проведения операций На чертеже изображено кресло, общий вид. Гинекологическое кресло состоит из основания 1, стойки 2, сидения 3, спинки (не показана), опор для ног 4, тазика 5 на поворотном кронштейне б, инструментального столика (не показан), механизма фиксации гинекологического зеркала 7 в виде трубы 8 с пазом 9, каретки 10 на подшипниках 11, регулировочного винта 12, пружины 13, держателя 14 зеркала 7, кронштейна 15 и трубки 16 с зажимом 17. Кресло используется следующим образом. После введения зеркала 7 загнутым концом во влагалище врач приподнимает крон Редактор Н.Лазаренко 5 10 15 20 25 штейн 15 с трубкой 16 до уровня держателя 14 гинекологического зеркала и вставляет его в полый конец трубки 16. После этого каретка 10 самостоятельно под действием пружины 13 тянет вниз зеркало. Силу натяжения пружины можно регулировать винтом 12. После установки зеркала проводится операция. Формула изобретения Гинекологическое кресло, содержащее основание, стойку, сидение, спинку, опоры для ног, тазик на поворотном кронштейне и инструментальный столик, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности лечения путем обеспечения визуального обзора операционного поля и сокращения времени проведения операций, оно снабжено механизмом фиксации гинекологического зеркала в виде трубы с пазом, каретки на подшипниках, регулировочного винта, пружины, держателя зеркала, кронштейна и трубки с зажимом, причем каретка установлена в трубе, пружина между регулировочным винтом и кареткой, а кронштейн - на каретке и в пазу трубы. Составитель В.Собчук Техред М.Моргентал Корректор Л.Пилипенко Заказ 774 Тираж 336 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская нзб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина, 101
