Музичний монетний автомат

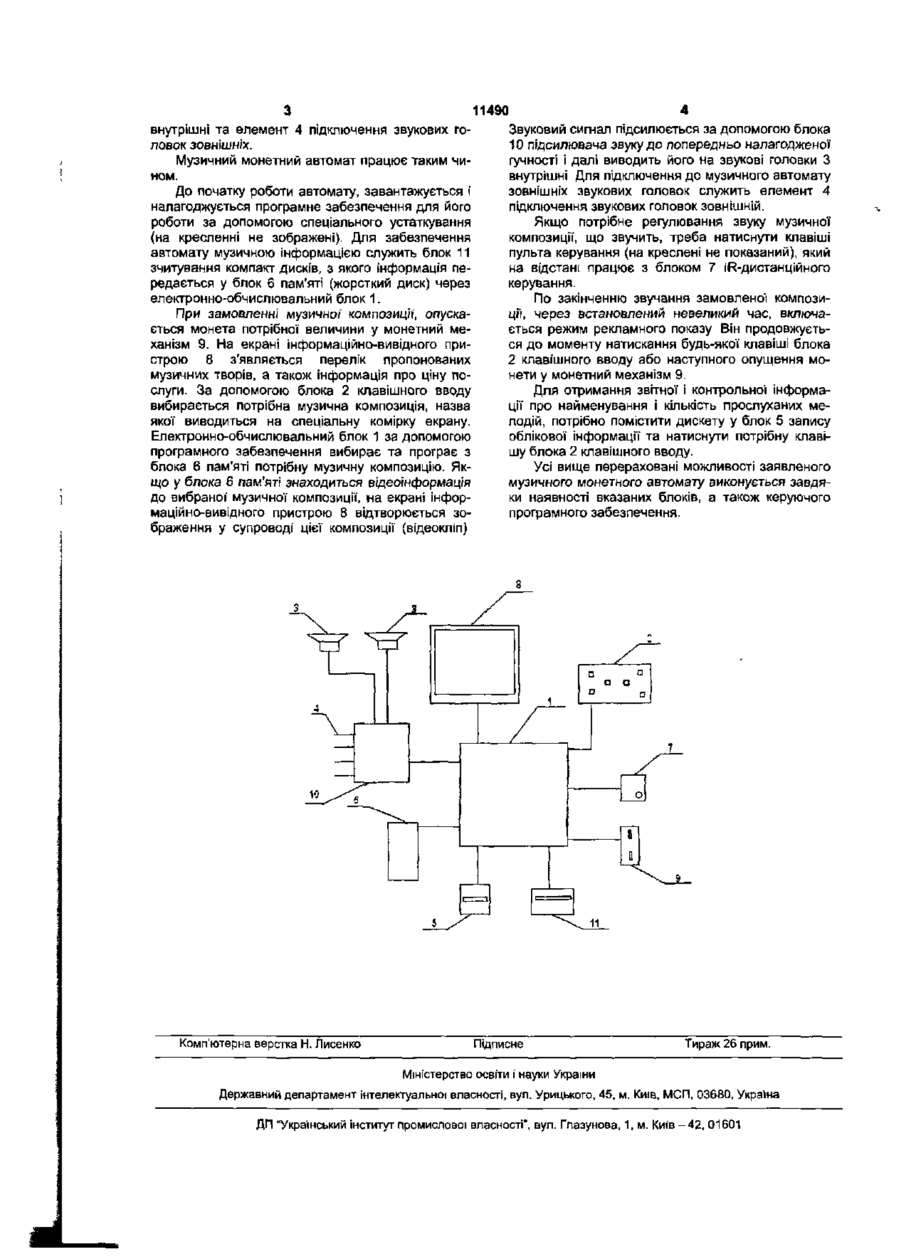

Музичний монетний автомат, який містить електронно-обчислювальний блок, з'єднаний з інформаційно-вивідним пристроєм, блоком пам'яті, блоком IR-дистанційного керування, блоком клавішного вводу, блоком запису облікової інформації і з блоком підсилювача звуку, до якого підключені звукові головки внутрішні і елемент підключення звукових головок зовнішніх, який відрізняється тим, що додатково введені блок зчитування компакт-дисків програмного забезпечення і монетний механізм, які підключені до електроннообчислювального блока. Корисна модель відноситься до індустрії розваг, зокрема до автоматів, які відтворюють звуко- і відеоінформацію. Може використовуватись в закладах відпочинку і розваг, а саме: в кафе, барах, ресторанах, готелях і таке інше. Відомий музичний блок [патент WO 99/52110, МПК G11B19/02, 14 10.99], який складений з електронно-обчислювального блока, блока відтворення музичного твору, блоків вводу даних, звукові головки, блока запису облікової інформації, блока пам'яті та програмування, блока IR-дистанційного керування та блока відтворення відеозаписів. Цей музичний блок працює за принципом програвача-автомата. Вибір мелодій відбувається з програвана компакт-диску. Недоліком музичного блока є те, що тут обмежений вибір музичних композицій, а також те, що при експлуатації блока потрібна особа, що його обслуговує. Задачею корисної моделі є досягнути збільшення можливостей розміщення великої кількості інформації і отримання фіксованої оплати при експлуатації автомату без обслуговуючого персоналу шляхом удосконалення роботи персонального комп'ютера і додаткового введення в пристрій механізму для прийому і збору монет Поставлена задача вирішується тим, що в музичний блок, що містить електроннообчислювальний блок, з'єднаний з інформаційновивщним пристроєм, блоком пам'яті, блоком IRдистанційного керування, блоком клавішного вводу, блоком запису облікової інформації і з блоком підсилювача звуку, до якого підключені звукові головки внутрішні і елемент підключення звукових головок зовнішніх, додатково введені блок зчитування компакт-дисків програмного забезпечення і монетний механізм, які підключені до електроннообчислювального блока. Введення в пристрій додаткових елементів позволило значно підвищити функціональні можливості автомату по інформаційним можливостям: необмежена кількість прослуховуючих музичних творів, можливість візуального перегляду музичних кліпів, а також перегляд рекламної безкоштовної інформації, яка проглядається на екрані у режимі "тиша", тобто тоді, коли не заказані мелодії. Рекламний показ забезпечується за рахунок функціональних можливостей керуючої програми. На кресленні зображена блок-схема заявленого музичного монетного автомату. Музичний монетний автомат містить електронно-обчислювальний блок 1, блок 2 клавішного вводу, звукові головки 3 внутрішні, елемент 4 підключення звукових головок зовнішніх, блок 5 запису облікової інформації, блок 6 пам'яті, блок 7 IRдистанційного керування, інформаційно-вивідний пристрій 8, монетний механізм 9, блок 10 підсилювача звуку, блок 11 зчитування компакт-дисків програмного забезпечення. Блоки 2, 5, 6, 7, 10, 11, інформаційно-вивідний пристрій 8 і монетний механізм 9 з'єднані з електронно-обчислювальним блоком 1, а до блока 10 підсилювача звуку підключені звукові головки З о> 11490 внутрішні та елемент 4 підключення звукових головок зовнішніх. Музичний монетний автомат працює таким чином. До початку роботи автомату, завантажується і налагоджується програмне забезпечення для його роботи за допомогою спеціального устаткування (на кресленні не зображені). Для забезпечення автомату музичною інформацією служить блок 11 зчитування компакт дисків, з якого інформація передається у блок 6 пам'яті (жорсткий диск) через електронно-обчислювальний блок 1. При замовленні музичної композиції, опускається монета потрібної величини у монетний механізм 9. На екрані інформаційно-вивідного пристрою 8 з'являється перелік пропонованих музичних творів, а також інформація про ціну послуги. За допомогою блока 2 клавішного вводу вибирається потрібна музична композиція, назва якої виводиться на спеціальну комірку екрану. Електронно-обчислювальний блок 1 за допомогою програмного забезпечення вибирає та програє з блока 6 пам'яті потрібну музичну композицію. Якщо у блока 6 пам'яті знаходиться відеоінформація до вибраної музичної композиції, на екрані інформаційно-вивідного пристрою 8 відтворюється зображення у супроводі цієї композиції (відеокліп) Комп'ютерна верстка Н. Лисенко Звуковий сигнал підсилюється за допомогою блока 10 підсилювача звуку до попередньо налагодженої гучності і далі виводить його на звукові головки З внутрішні Для підключення до музичного автомату зовнішніх звукових головок служить елемент 4 підключення звукових головок зовнішній. Якщо потрібне регулювання звуку музичної композиції, що звучить, треба натиснути клавіші пульта керування (на креслені не показаний), який на відстані працює з блоком 7 lR-дистанційного керування. По закінченню звучання замовленої композиції, через встановлений невеликий час, включається режим рекламного показу Він продовжується до моменту натискання будь-якої клавіші блока 2 клавішного вводу або наступного опущення монети у монетний механізм 9. Для отримання звітної і контрольної Інформації про найменування і кількість прослуханих мелодій, потрібно помістити дискету у блок 5 запису облікової інформації та натиснути потрібну клавішу блока 2 клавішного вводу. Усі вище перераховані можливості заявленого музичного монетного автомату виконується завдяки наявності вказаних блоків, а також керуючого програмного забезпечення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вуп. Глазунова, 1, м. Київ - 42, 01601
