Струнний смичковий музичний інструмент флоріан

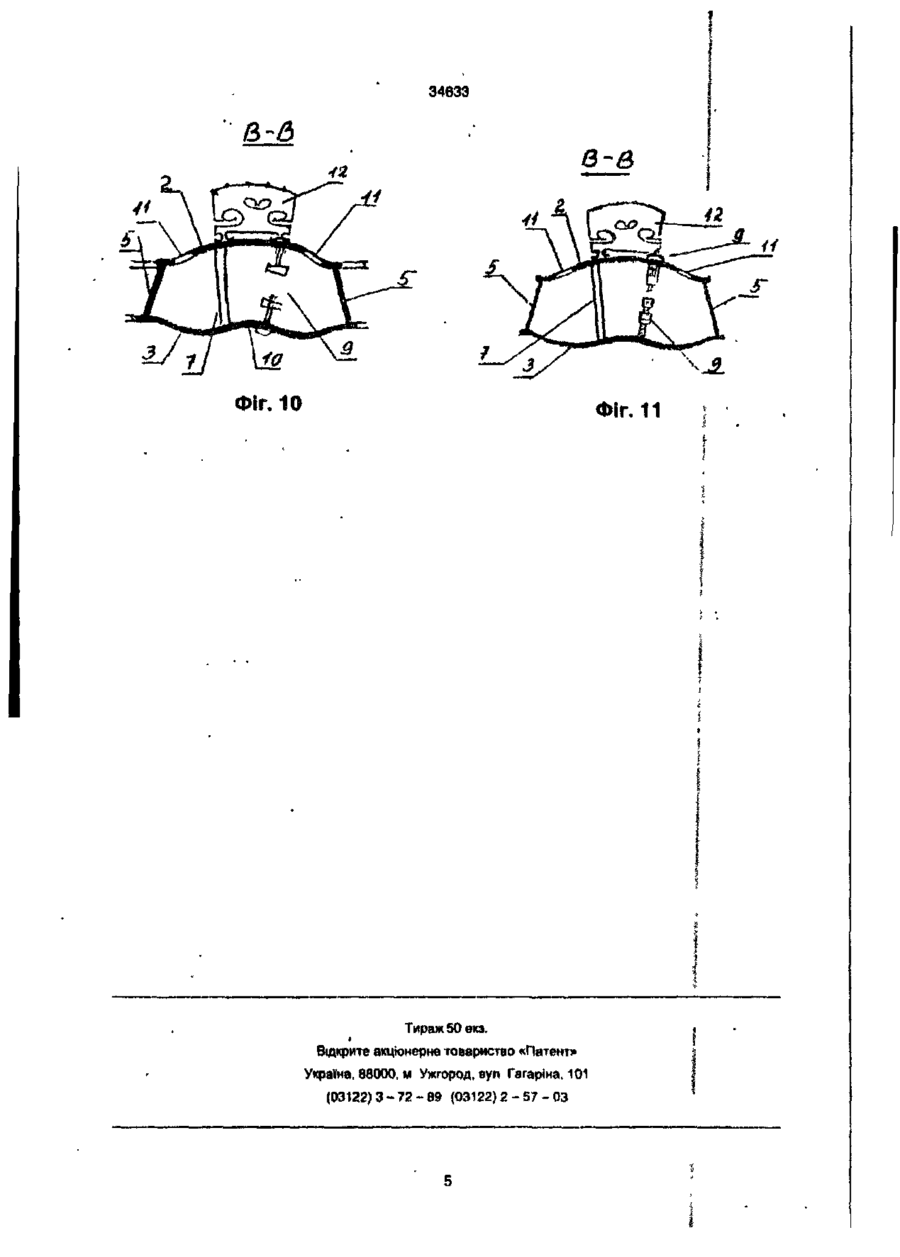

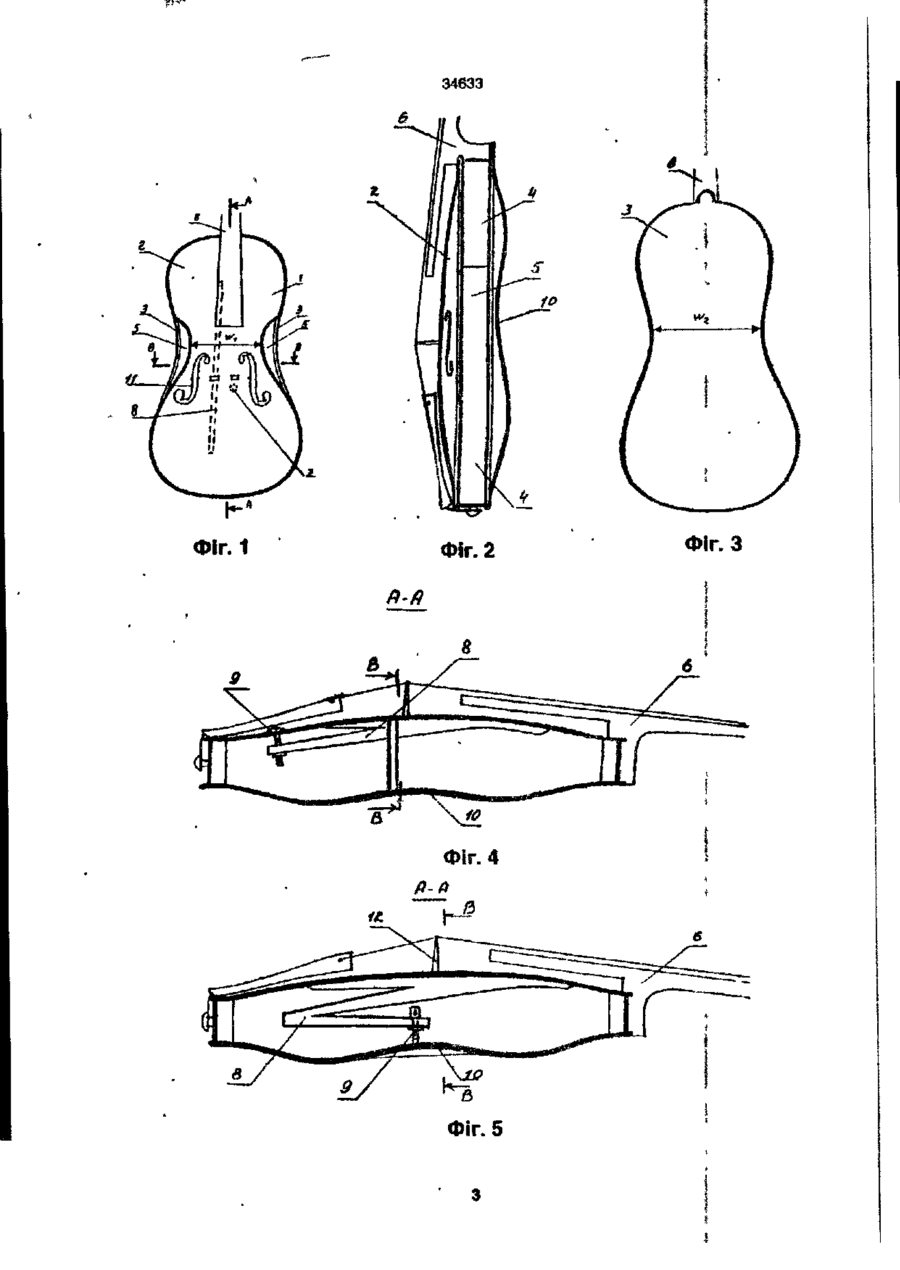

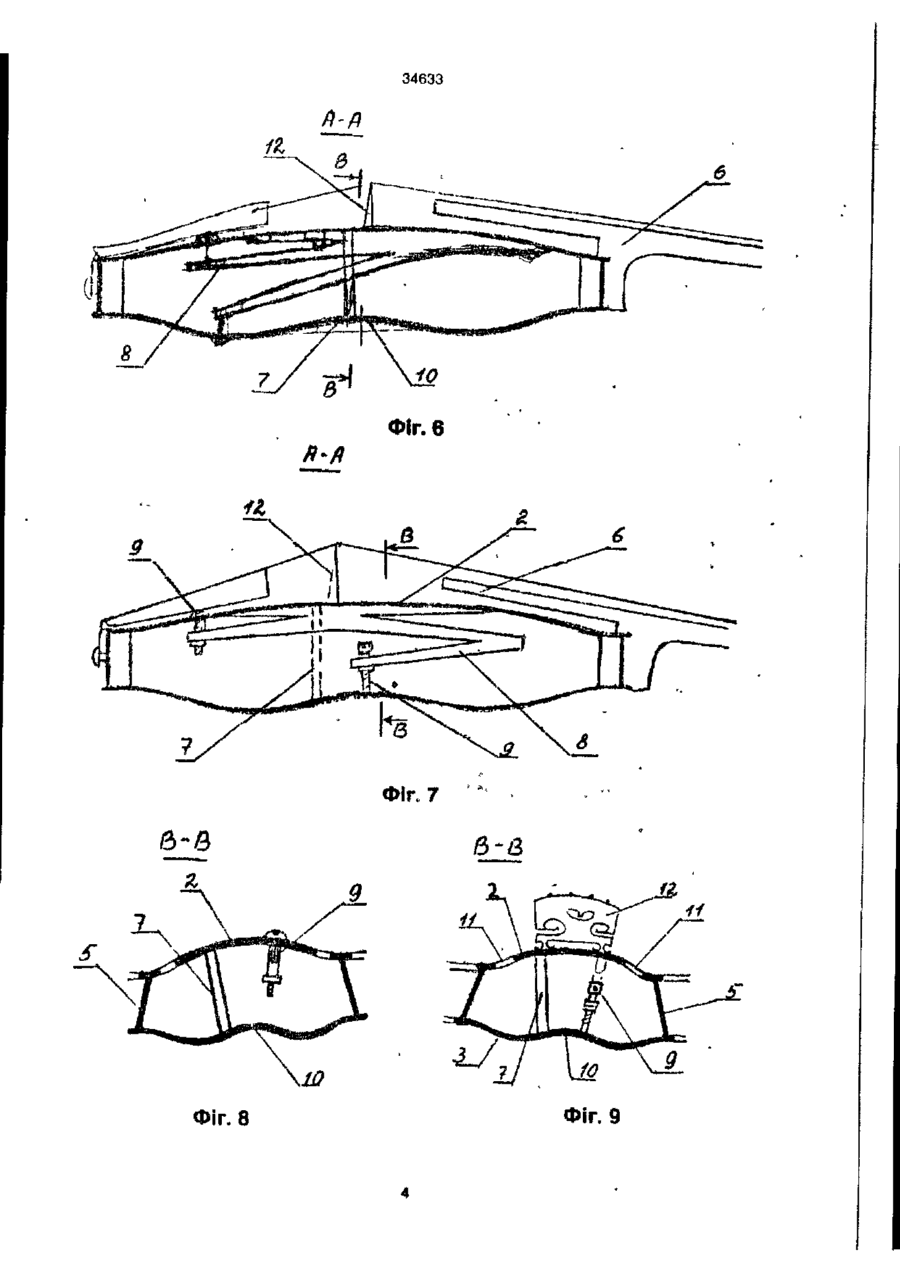

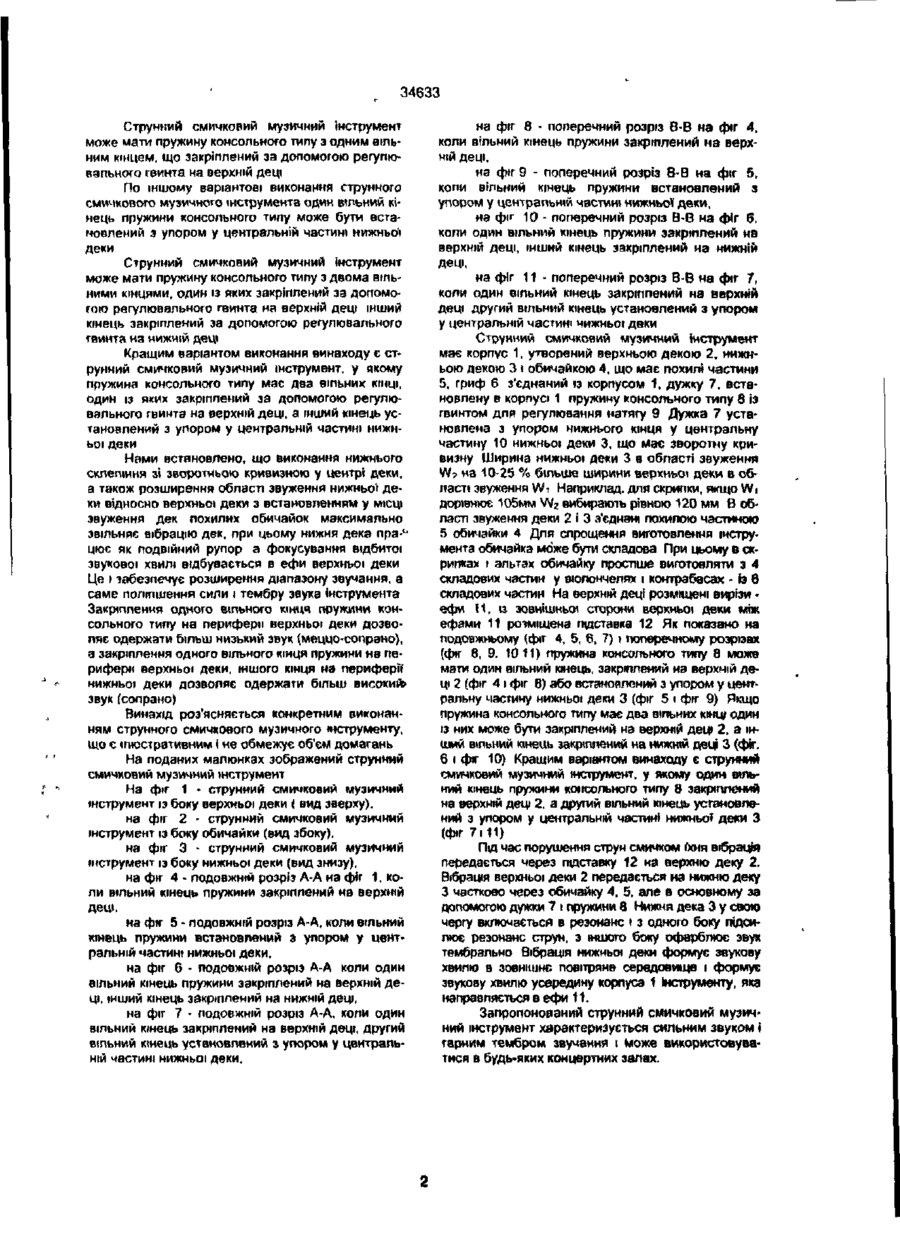

1 Струнний смичковий музичний інструмент, що містить корпус, утворений верхньою декою, на внутрішній стороні RKOI закріплена пружина консольного типу, що мас принаймні один вільний кінець, установлений за допомогою регулювального гвинта на деці, нижньою декою, що мас увігнуте склепіння, і обичайкою, ідо з'єднує деки, гриф і дужку, розміщену між деками в розпір, який відрізняється тим, що в області звуження дек ширина нижньої деки більше ширини верхньої деки на 1025 відсотків і в області звуження деки з'єднані похилою обичайкою, при цьому склепіння нижньої деки в центральній частині має зворотню кривизну 2 Струнний смичковий музичний Інструмент по п 1, який відрізняється тим, що вільний кінець пружини коксопьного типу закріплений за допомогою регулювального гвинта на верхній деці 3 Струнний смичковий музичний інструмент по п 1, який відрізняється тим, що вільний кінець пружини консольного типу встановлений з упором у центральній частині нижньої деки 4 Струнний смичковий музичний інструмент по п 1, який відрізняється тим, що пружина консоль Винахід стосується виробництва акустичних музичних інструментів зокрема скрипок, альтів, віолончелей і контрабасів Найбільш близьким до винаходу, обраним у якості прототипу, є струнний смичковий музичний інструмент, що містить корпус, утворений верхньою і нижньою деками й обичайкою, що з'єднує деки, гриф, з'єднаний із корпусом, і дужку, яка розміщена між деками в розпір (А с СРСР Ne 849293, МЛК 1 G 10 D 1/02, 23 07 81) На верхній декі закріплена пружина консольного типу з гвинтом для регулювання натягу Пружина мас два вільних юнці, один із яких закріплено за допомогою гвинта для регулювання натягу на верхній деці, інший кінець закріплено за допомогою гвинта для регулювання натягу на нижній деці Склепіння нижньої деки виконано увігнутим Однак увігнуте склепіння з найбільшою опуклістю в центрі нижньої деки, форма нижньої деки, що у точності повторює форму верхньої деки, приводять до того, що при вібрації дек відбита звукова хвиля, яку формує нижня дека, фокусується в центр верхньої деки Це приводить до ослаблення звука, тобто до обмеження динаміки звукового спектра Задачею винаходу с створення струнного смичкового музичного інструмента, у котрому шляхом запропонованих змін форми й опуклості склепіння нижньої деки, нахилу обичайки в МІСЦІ звуження дек забезпечується збільшення сили і розширення діапазону звучання Це дозволяє поліпшити акустичні якості струнного смичкового інструмента за рахунок поліпшення сили і тембру його звука ного типу має два вільних КІНЦІ, ОДИН ІЗ ЯКИХ закріп лений за допомогою регулювального гвинта на верхній дещ. інший кінець закріплений за допомогою регулювального гвинта на нижній деці 5 Струнний смичковий музичний інструмент по п 1, який відрізняється тим, що пружина консоль* ного типу має два вільних юнці, один із яких закріплений за допомогою регулювального гвинта на верхній деці, а інший кінець установлений з упором у центральній частині нижньої деки. Поставлена задача вирішується струнним смичковим музичним інструментом, що містить корпус, утворений верхньою декою, на внутрішній стороні якої закріплена пружина консольного типу, що має принаймні один вільний кінець, установлений за допомогою регулювального гвинта на деці, нижньою декою, що мас увігнуте склепіння, і обичайкою, що з'єднує деки, гриф і дужку, розміщену між деками в розпір, у якій в області звуження дек ширина нижньої деки більша за ширину верхньої деки на 10-25 ВІДСОТКІВ І В області звуження деки з'єднані похилою обичайкою, при цьому склепіння нижньої деки в центральній частині має зворотню кривизну. . со со (0 со ЗГ 34633 Струнний смичковий музичний інструмент може мапі пружину консольного типу з одним вільним кінцем, що закріплений за допомогою регулювального гвинта на верхній деці По іншому варіантові виконання струнного смичкового музичного інструмента один втьний кінець пружини консольного типу може бути встановлений з упором у центральній частин» нижньої деки Струнний смичковий музичний інструмент може мати пружину консольного типу з двома вільними кінцями, один із яких закріплений за допомогою регулювального гвинта на верхній деці інший кінець закріплений за допомогою регулювального гвинта на нижній деці Кращим варіантом виконання винаходу є стрункий смичковий музичний інструмент, у якому пружина консольного типу має два вільних КІНЦІ, один із яких закріплений за допомогою регулювального гвинта на верхній деці, а інший кінець установлений з упорому центральній частині нижньої деки Нами встановлено, що виконання нижнього склепіння зі зворотньою кривизною у центрі деки, а також розширення області звуження нижньої деки відносно верхньої деки з встановленням у МІСЦІ звуження дек похилих обичайок максимально звільняє вібрацію дек, при цьому нижня дека пра-^ цюс як подвійний рупор а фокусування відбитої звукової ХВИЛІ відбувається в ефи верхньої деки Це і забезпечує розширення діапазону звучання, а саме поліпшення сили і тембру звука інструмента Закріплення одного вільного кінця пружини консольного типу на периферії верхньої деки дозволяє одержати більш низький звук (меццо-сопрано), а закріплення одного вільного кінця пружини на периферії верхньої деки, іншого кінця на периферії нижньої деки дозволяє одержати більш високий» звук(сопрано) Винахід роз'ясняється конкретним виконанням струнного смичкового музичного інструменту, що с ілюстративним і не обмежує об'єм домагань На поданих малюнках зображений струнний смичковий музичний інструмент На фіг 1 • струнний смичковий музичний інструмент із боку верхньої деки ( вид зверху). на фіг 2 - струнний смичковий музичний інструмент із боку обичайки (вид збоку), на фіг 3 - струнний смичковий музичний інструмент о боку нижньої деки (вид знизу), на фіг 4 • подовжній розріз А-А на фіг 1. коли вільний кінець пружини закріплений на верхній деці. на фіг 5 - подовжній розріз А-А, коли вільний кінець пружини встановлений з упором у центральній частині нижньої деки, на фіг 6 • подовжній розріз А-А коли один вільний кінець пружини закріплений на верхній деці, інший кінець закріплений на нижній деці, на фіг 7 - подовжній розріз А-А, коли один вільний кінець закріплений на верхній деці, другий втьний кінець установлений з упором у центральній частині нижньої деки. на фіг 8 - поперечний розріз В-В на фіг 4. коли вільний кінець пружини закріплений на верхній деці. на фіг 9 - поперечний розріз В-В на фіг 5, копи вільний кінець пружини встановлений з упором у центральній частині нижньої деки, на фіг 10 - поперечний розріз В-В на фіг 6. коли один вільний кінець пружини закріплений на верхній деці, інший кінець закріплений на нижній деці, на фіг 11 - поперечний розріз В-В на фіг 7, коли один вільний кінець закріплений на верхній деці другий вільний кінець установлений з упором у центральній частині нижньої деки Струнний смичковий музичний інструмент має корпус 1, утворений верхньою декою 2, нижньою декою 3 і обичайкою 4, що має похилі частини 5, гриф 6 з'єднаний із корпусом 1, дужку 7, встановлену в корпусі 1 пружину консольного типу 8 Із гвинтом для регулювання натягу 9 Дужка 7 установлена з упором нижнього кінця у центральну частину 10 нижньої деки 3, що мас зворотну кривизну Ширина нижньої деки 3 в області звуження W? на 10-25 % більше ширини верхньої деки в області звуження Wi Наприклад, для скрипки, якщо Wi дорівнює 105мм W 2 вибирають рівною 120 мм В області звуження деки 2 і 3 з'єднані похилою частиною 5 обичайки 4 Для спрощення виготовлення інструмента обичайка може бути складова При цьому в скрипках і альтах обичайку простіше виготовляти з 4 складових частин у віолончелях і контрабасах - із 6 складових частий На верхній деці розміщені вирізи ефи 11, (з зовнішньої сторони верхньої деки між ефами 11 розміщена підставка 12 Як показано на подовжньому (фіг 4, 5, 6, 7) і поперечному розрізах (ф«г 8, 9. 10 11) пружина консольного типу 8 може мати один вільний кінець, закріплений на верхній деці 2 (фіг 4 і фіг 8) або встановлений з упором у центральну частину нижньої деки 3 (фіг 5 і фіг 9) Якщо пружина консольного типу має два вільних КІНЦІ ОДИН ІЗ них може бути закріплений на верхній деці 2. а інший втьний кінець закріплений на нижній деці 3 (фіг. 6 і фіг 10) Кращим варіантом винаходу є струнний смичковий музичний інструмент, у якому один вільний кінець пружини консольного типу 8 закріплений на верхній деці 2, а другий вільний кінець установлений з упором у центральній частині нижньої деки З (фіг 7111) Пщ час порушення струн смичком їхня вібрацій передається через підставку 12 на верхню деку 2. Вібрація верхньої деки 2 передається на нижню деку З частково через обичайку 4, 5, але в основному за допомогою дужки 7 і пружини 8 Нижня дека 3 у свою чергу включається в резонанс і з одного боку підсилює резонанс струн, з іншого боку офарблює звук тембрально Вібрація нижньої деки формує звукову хвилю в зовнішнє повітряне середовище і формує звукову хвилю усередину корпуса 1 Інструменту, яка направляється в ео>и 11. Запропонований струнний смичковий музич* ний інструмент характеризується сильним звуком І гарним тембром звучання і може використовуватися в будь-яких концертних залах. 34633 Фіг. 2 Й-й Фіг З 34633 Й-fi ФІГ. 6 Фіг. 7 Фіг. 8 Фіг. 9 Э463Э в Фіг. 10 Фіг. 11 Тираж 50 екз. > Відкрите акцюкерне товариство «Патенту Україна, 88000, м Ужгород, вуп Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
